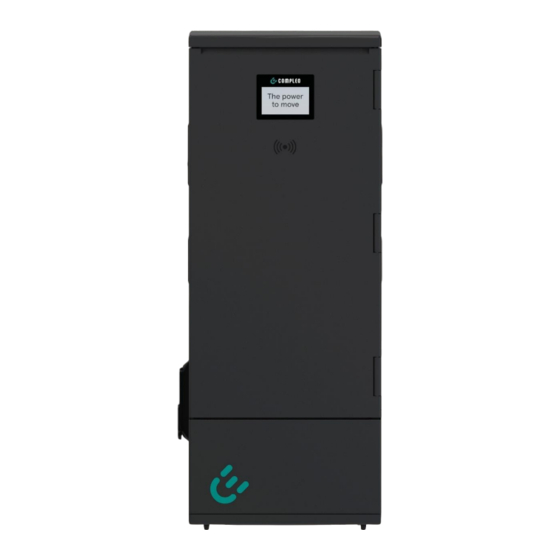

Compleo ADVANCED bm SAM Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

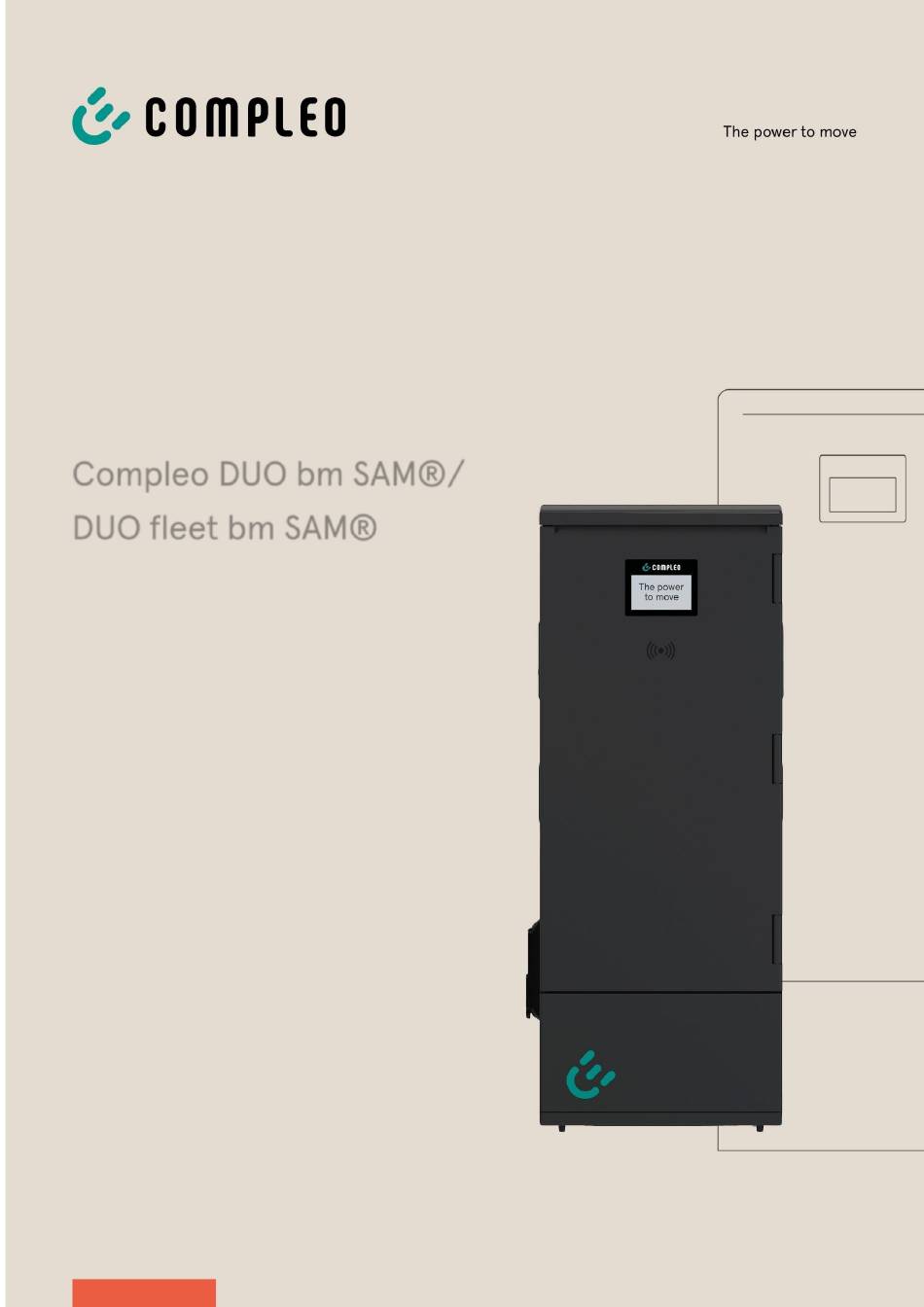

Betriebsanleitung
Compleo ADVANCED bm SAM®
Compleo DUO bm SAM®/
DUO fleet bm SAM®
Artikelnummer: A110C3XX1X
Issue: 2022_12
Revision: 05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Compleo ADVANCED bm SAM

Inhaltszusammenfassung für Compleo ADVANCED bm SAM

  • Seite 1 Betriebsanleitung Compleo ADVANCED bm SAM® Compleo DUO bm SAM®/ DUO fleet bm SAM® Artikelnummer: A110C3XX1X Issue: 2022_12 Revision: 05...

  • Seite 2: Inhaltsverzeichnis

    Zu dieser Anleitung ..................... 7 Weitergehende Vorschriften ........................7 Hersteller- und Kontaktadresse ......................7 Darstellungskonventionen ......................... 8 Abkürzungen ..............................9 Sicherheit ......................11 Warnhinweise .............................. 11 2.1.1 Abschnittsbezogene Warnhinweise ....................12 Bestimmungsgemäße Verwendung ......................12 Vorhersehbare Fehlanwendung ......................12 Sicherheitstechnische Hinweise für den Benutzer ................13 Personalqualifikation ..........................
  • Seite 3 Systemhochlauf ............................48 Konfiguration des Ladesystems mit Compleo DUCTO ..............49 6.3.1 Netzwerkverbindung erstellen ......................49 6.3.2 Konfigurationsoberfläche aufrufen ....................51 6.3.3 Anmeldung als Betreiber ........................51 6.3.4 Parameter ändern ..........................52 6.3.5 Anmeldung als Elektrofachkraft ....................... 54 DUCTO Guide ............................. 58 Lastmanagement ............................
  • Seite 4 8.2.9 TemperatureSensorLowLimitViolation (S) ..................75 8.2.10 AutomaticRcdTestRunning (T) ......................75 8.2.11 AutomaticRcdTestFailed (U) ......................76 8.2.12 RCSensorTestRunning (W) ......................... 76 8.2.13 DcPsuConnectionFailure (X) ......................76 8.2.14 DclnsulationCodeWarning (Y) ......................77 8.2.15 DclnsulationCodeFault (Z) ......................... 77 8.2.16 DclnsulationCodelnvalid (1) ........................ 77 8.2.17 DclnsulationTestFailureOnStart (2) ....................
  • Seite 5 8.3.14 OverCurrentFailure () ........................90 8.3.15 RCSensorErrorDuringCharge () ......................91 8.3.16 RCSensorNoError () ..........................91 8.3.17 RCSensorTestOk () ..........................91 8.3.18 RCSensorTestError () .......................... 92 Betriebsstörungen .................... 93 Interner Fehler ............................93 Fehlerstrom-Schutzschalter (RCCB) .....................93 Leitungsschutzschalter (MCB) ........................93 Fehleranzeige und Maßnahmen ............... 94 10.1 Fehler-Codes ............................
  • Seite 6 10.1.30 samNoTouchControllerComm (7) ..................104 10.1.31 samNotInitialized (8) .......................... 104 10.1.32 samInternalError (9) .......................... 104 10.1.33 UnlockPlugFailure (a) ........................ 105 10.1.34 OutletCloseError (b) ......................... 105 10.1.35 LPCCommunicationError (c) ......................105 10.1.36 CableError (d) ..........................106 10.1.37 RCSensorTestError (e) ........................106 10.1.38 PowerMonitoringError (f) ......................

  • Seite 7: Zu Dieser Anleitung

    Prüfung durchzuführen, die alle Sicherheitsmerkmale und die ordnungsgemäße Funktionalität des Gerätes sicherstellt. Für Fehler innerhalb dieser Installationsanweisung übernimmt die Firma Compleo Charging Solutions AG keine Haftung. Dieses Dokument entspricht dem technischen Stand des Produktes zur Zeit der Herausgabe. Der Inhalt dieses Dokumentes dient der Information und ist nicht Vertragsgegenstand.

  • Seite 8: Darstellungskonventionen

    Darstellungskonventionen Zum einfachen und schnellen Verständnis werden unterschiedliche Informationen in dieser Anleitung folgenderweise dargestellt oder hervorgehoben: • Aufzählung ohne festgelegte Reihenfolge • Aufzählung (nächster Punkt) – Unterpunkt – Unterpunkt Handlungsanweisung (Schritt) 1 Handlungsanweisung (Schritt) 2 – Zusatzhinweise zum vorangehenden Schritt Positionsnummer in Abbildungen und Legenden Fortlaufende Positionsnummer …...

  • Seite 9: Abkürzungen

    Abkürzungen Abkürzung Erklärung Wechselstrom/ -Spannung (en: Alternating Current) Abgabepunkt CCS = Combined Charging System (de: kombiniertes Ladesystem) Abk. für Steckerbezeichnung: CHAdeMO Ladeinfrastrukturbetreiber (en: Charge Point Operator) Zyklische Redundanzprüfung (en: Cyclic Redundancy Check) Gleichstrom/ -Spannung (en: Direct Current) Elektromagnetische Verträglichkeit Ladestation-Identifikation EVSEID (en: Electric Vehicle Supply Equipment ID) Mensch-Maschine Schnittstelle...
  • Seite 10 Abkürzung Erklärung Miniature Circuit breaker, Leitungsschutzschalter MessEG Mess- und Eichgesetz MessEV Mess- und Eichverordnung MSB/MDL Messstellenbetreiber/Messdienstleister MSP/ EMSP (Elektro) Mobility Service Provider (Not Available/Applicable) Nicht verfügbar/anwendbar OCPP Open Charge Point Protocol = Freier Ladepunkt Kommunikationsstandard Leistungsteil (en: Power Supply Unit) Residual current device, Fehlerstromschutzschalter RDC-DD (Residual Direct Current-Detecting Device) Fehlerstromschutzeinrichtung...

  • Seite 11: Sicherheit

    2 Sicherheit Zur Betriebssicherheit der Ladeeinrichtung und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Informationen und Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Reparaturarbeiten am Gerät dürfen nur durch autorisiertes Fachpersonal durchgeführt werden. Das Öffnen des Gerätegehäuses darf nur durch Personen erfolgen die sach- und fachgerecht unterwiesen wurden.

  • Seite 12: Abschnittsbezogene Warnhinweise

    2.1.1 Abschnittsbezogene Warnhinweise Abschnittsbezogene Warnhinweise beziehen sich auf ganze Kapitel, einen Abschnitt oder mehrere Absätze innerhalb dieser Anleitung. Abschnittsbezogene Warnhinweise werden wie folgt dargestellt (Beispiel Warnung): WARNUNG Art und Quelle der Gefahr. Mögliche Folgen bei Nichtbeachten der Gefahr. • Maßnahmen zur Vermeidung der Gefahr. Bestimmungsgemäße Verwendung Das Ladesystem ist ausschließlich zum Aufladen von Elektrofahrzeugen bestimmt.

  • Seite 13: Sicherheitstechnische Hinweise Für Den Benutzer

    2.4 Sicherheitstechnische Hinweise für den Benutzer Dieses Ladesystem darf nur in der Art und Weise verwendet werden, wie es in dieser Betriebsanleitung beschriebenen ist. Wird das Ladesystem anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Beschädigung der Ladeeinrichtung kommen. Diese Anleitung muss stets zugänglich sein.

  • Seite 14: Gefahren Und Restrisiken

    Gefahren und Restrisiken HINWEIS Compleo Ladesysteme enthalten in Gesamtheit keine SVHCs (besonders besorgniserregende Stoffe) in einer Konzentration von mehr als 0,1 % (w/w), bezogen auf die einzelne Ladestation. Einzelne Komponenten können jedoch SVHCs in Konzentrationen > 0,1 % (w/w) enthalten.

  • Seite 15: Produktbeschreibung

    3 Produktbeschreibung Das Ladesystem Compleo DUO bm SAM®/ Compleo DUO fleet bm SAM® (Compleo ADVANCED bm SAM®) verfügt über die Funktionalität zur Mode 3-Ladung. Das Ladesystem besitzt zwei Ladepunkte, an denen parallel geladen werden kann. Die Art der Ladeschnittstelle ist auf Kundenwunsch konfigurierbar und als klappbare und schiebbare Typ 2-Steckdose oder auch als angeschlagenes Ladekabel erhältlich.

  • Seite 16: Aufbau

    Aufbau Abdeckung (Dach) Display Ladeschnittstelle, Steckdose Typ 2 Anzeige- und Speichermodul SAM Tür mit Schließmechanismus Abb. 1: Ladesystem (Abbildung ähnlich) A110C3XX1X | 05 2022_12...

  • Seite 17: Serienetikett

    Serienetikett Die Ladesysteme der Firma Compleo Charging Solutions AG sind über eine individuelle Seriennummer identifizierbar. Außerhalb und innerhalb des Ladesystems ist ein Serien-Etikett angebracht. Die folgende Abbildung zeigt ein Beispiel für ein Serien-Etikett: Abbildung ähnlich Mittels des Serien-Etiketts sind die folgenden Angaben identifizierbar:...

  • Seite 18: Lieferumfang

    3.3 Lieferumfang Der Lieferumfang der Compleo DUO bm SAM®/ Compleo DUO fleet bm SAM® (Compleo ADVANCED bm SAM®) enthält, neben der Ladesäule, die folgenden Eigenschaften und Komponenten: Authentifizierung:  RFID-Tag & RFID-Karte (optional) (optional) Ladeschnittstellen:  AO2 (Steckdose mit Schiebedeckel Typ 2) alt.
  • Seite 19 Produktbeschreibung Überspannungsschutz (optional):  Überspannungsableiter (optional) 2022_12 A110C3XX1X | 05...

  • Seite 20: Technische Spezifikationen

    Produktbeschreibung 3.4 Technische Spezifikationen Allgemeines Ladesystem Compleo DUO bm/ Compleo DUO fleet bm (Compleo ADVANCED bm) Lademodus Mode 3/ IEC 61851 Ladeschnittstellen 2 x Typ 2 Steckdose mit Schiebe-Deckel oder 2x Typ 2-Stecker mit angeschlagenem Kabel Netzanschluss Compleo DUO Hauptschalter + N/PE-Klemme Anschlussquerschnitt max.
  • Seite 21 Produktbeschreibung Ladespannung 400 V/ 3~ 400 V/ 3~ Ladeleistung max. 11 kW 22 kW je Ladepunkt Ladestrom 16 A/ 3~ 32 A/ 3~ Ladeschnittstelle/n Typ 2 Ladesteckdose alt. Typ 2 Ladestecker mit Ladeleitung Schutzeinrichtungen RCCB: 40 A/0,03 A, Typ A; RCCB: 40 A/0,03 A, Typ B RDC-DD: 6 mA 2 x C20A,...
  • Seite 22 Produktbeschreibung Kommunikationsschnittstellen Datenkommunikation TCP/IP Datenverbindung LTE Modem (Frequenz/ Sendeleistung) (800 MHz, 900 MHz, 1800 MHz, 2100 MHz, 2600 MHz/ 23.0 ±1 dBm) Backend-Kommunikation OCPP: 1.6J Mifare Desfire, RFID Standard Mifare Classic; (Frequenz/ Sendeleistung) (13,56 MHz/ 13.9 mW,11.4 dBm) (125 kHz; 134,2 kHz/ 26 mW, 14.1 dBm) Rechtsvorschriften 2014/53/EU (Funkanlagenrichtlinie) 2011/65/EU (RoHS-Richtlinie)

  • Seite 23: Transport, Verpackung Und Lagerung

    Transport, Verpackung und Lagerung 4 Transport, Verpackung und Lagerung Transportinspektion Die Lieferung des Ladesystems erfolgt je nach Typ und Produktumfang des Ladesystems stehend oder liegend in einer angemessenen Transport- und Schutzverpackung. Je nach Typ des Ladesystems werden luftgepolsterte Schutzfolien und/ oder Kartonagen verwendet. Die Materialien können während der späteren Montage auch als Unterlage genutzt werden.

  • Seite 24: Installation

    Installation 5 Installation Eine nicht ordnungsgemäß durchgeführte Installation kann zu Personen- und Sachschäden führen. Es ist sicherzustellen, dass die Montage und Elektroinstallation fachgerecht erfolgt und die örtlichen Schutzmaßnahmen sowie die Vorgaben des Energieversorgers eingehalten werden. Die Installation darf nur von einer Elektrofachkraft und Personen erfolgen, die nachweislich qualifiziert sind.

  • Seite 25: Mechanische Installation

    Installation 5.3 Mechanische Installation WARNUNG Fehlerhafte Montage und Inbetriebnahme Eine unsachgemäße Arbeitsausführung kann zu schweren Verletzungen und Sachbeschädigung führen. • Arbeiten nur durch geschultes Fachpersonal durchführen lassen. • Vor der Installation alle sicherheitstechnischen Bedingungen erfüllen. • Mechanische Installation nur im spannungsfreien Zustand durchführen. ...

  • Seite 26: Bodenmontage

    Installation 5.3.1 Bodenmontage Montageabfolge Geeigneten Standort auswählen. Teile und Montagematerial auf Vollständigkeit prüfen. Untergrund prüfen. Versorgungskabel verlegen. Befestigungslöcher bohren. Schraubanker einsetzen. Ladesystem platzieren und ausrichten. Versorgungskabel in Sockel einführen. Ladesystem mit Montagematerial befestigen. Elektrische Installation vorbereiten. HINWEIS Zwischen zwei Ladesystemen bzw. zur Stirn- oder Bedienseite eines Ladesystems sollte ein Freiraum von ca.
  • Seite 27 Installation Durchführung der Montage Bohrlöcher anzeichnen. Bohrlöcher gemäß Vorgaben bohren. Bohrlöcher bis zu einer Höhe von 55 mm mit Injektionsmörtel auffüllen. Schraubanker mit Innengewinde (M 10) und einem Außendurchmesser von 16 mm einsetzen. Injektionsmörtel aushärten lassen. Abb. 4: Bohrlöcher WARNUNG – Quetschen von Körperteilen durch unbeabsichtigtes Absenken.

  • Seite 28: Seitliche Kabeleinführung Durch Das Gerätegehäuse

    Installation 5.3.2 Seitliche Kabeleinführung durch das Gerätegehäuse Zusätzliche Bohrungen mit einem passenden Bohrer in dem definierten Bereich (1) an der Geräteseite einbringen.  Zwischen den Außendurchmessern der einzelnen Bohrungen einen Mindestabstand von 60 mm einhalten.  Bei der Bohrung darauf achten, dass das SMC nicht delaminiert wird.

  • Seite 29: Montage Auf Smc-Sockel

    Installation 5.3.3 Montage auf SMC-Sockel Montageabfolge Geeigneten Standort auswählen. Teile und Montagematerial auf Vollständigkeit prüfen. Baugrube ausheben. Untergrund auf Konsistenz und Tragfähigkeit prüfen. Versorgungskabel verlegen. Untergrund verdichten und planieren. Ladesystem platzieren und ausrichten. Versorgungskabel in Sockel einführen. Baugrube mit Aushub auffüllen und Aushub verdichten. Sockelfüllmaterial einbringen.
  • Seite 30 Installation Die Versorgungs- und Datenkabel können durch die Öffnung im Sockel vorne, hinten oder oben hindurchgeführt werden. An der Sockelseite können mit einem passenden Bohrer zusätzliche Bohrungen für die Kabeleinführungen eingebracht werden. Durchmesser der Bohrungen: 60 mm (Datenkabel) 110 mm (Versorgungskabel) Höhe der Bohrungen: 108 mm (Versorgungskabel) 233 mm (Datenkabel)
  • Seite 31 Bodenniveau erreicht. Abb. 9: Baugrube mit Aushub aufgefüllt Die letzten 300 mm innerhalb des Sockels mit Sockelfüllmaterial auffüllen. – ½ Sack Füllmaterial (Fa.Compleo) – Die Verwendung des Füllmaterials wird empfohlen, da es das Eindringen von Feuchtigkeit in das Ladesystem aus dem Erdreich reduziert.
  • Seite 32 Installation WARNUNG – Quetschen von Körperteilen durch unbeabsichtigtes Absenken. Körperteile nicht unter angehobener Last halten. Ladesystem über die Bohrlöcher positionieren und ausrichten, sodass die Befestigungslöcher des Ladesystems mit den Befestigungslöchern im Sockel übereinstimmen. Schrauben (1) M10x90 mit Unterlegscheiben (2) in den Gewinden der Sockelbefestigungspunkte handfest anziehen.

  • Seite 33: Montage Auf Betonsockel

    Installation 5.3.4 Montage auf Betonsockel Montageabfolge Geeigneten Standort auswählen. Teile und Montagematerial auf Vollständigkeit prüfen. Baugrube ausheben. Untergrund prüfen. Versorgungskabel verlegen. Untergrund verdichten und planieren. Ladesystem platzieren und ausrichten. Versorgungskabel in Sockel einführen. Baugrube mit Aushub auffüllen und Aushub verdichten. Sockelfüllmaterial einbringen (zwingend erforderlich).
  • Seite 34 Grube das umliegende Bodenniveau erreicht. Die letzten 300 mm innerhalb des Sockels mit Sockelfüllmaterial auffüllen. – ½ Sack Füllmaterial (Fa.Compleo) – Die Verwendung des Füllmaterials ist zwingend erforderlich, da es das Eindringen von Feuchtigkeit in das Abb. 14: Baugrube mit Aushub aufgefüllt Ladesystem aus dem Erdreich reduziert.
  • Seite 35 Installation HINWEIS Zum Schutz des Ladesystems empfehlen wir eine Anfahrbegrenzung (z. B. Poller) zu installieren. 2022_12 A110C3XX1X | 05...

  • Seite 36: Schließung Des Gehäuses, Einfach- Und Doppelschließung

    Installation 5.3.5 Schließung des Gehäuses, Einfach- und Doppelschließung Gehäuse öffnen Mit dem zugehörigen Schlüssel die Schlösser entriegeln. Schwenkhebel herausschwenken und nach links drehen. Tür öffnen. Bei Bedarf kann das Profilhalbzylinder-Schloss ausgetauscht werden. Hierzu muss die Fixierschraube herausgedreht werden. Nach dem Austausch des Schlosses muss dieses Abbildung ähnlich wieder mit der Fixierschraube gesichert werden.

  • Seite 37: Elektrische Installation

    Installation 5.4 Elektrische Installation GEFAHR Gefahr durch elektrischen Strom Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. • Arbeiten an elektrischen Komponenten nur durch eine Elektrofachkraft und nach elektrotechnischen Regeln ausführen lassen. • Spannungsfreiheit sicherstellen und geeignete Schutzmaßnahmen treffen.

  • Seite 38: Versorgungskabel

    Installation 5.4.1 Versorgungskabel HINWEIS Aluminiumleiter dürfen nicht verwendet werden. Nur Kupferleiter verwenden. Compleo DUO: Hauptschalter + N/PE-Klemmen Interne Verdrahtung Das Versorgungskabel nach Bedarf ablängen. Intern Die einzelnen Adern 12 mm abisolieren und Aderenthülsen anbringen. Alle Leiter des Versorgungskabels gemäß nebenstehender Abbildung auf der externen Verdrahtungsseite anschließen.
  • Seite 39 Installation eines Ladesystems sind geltenden Normen für Überspannungsschutz zu berücksichtigen. Die Firma Compleo Charging Solutions AG empfiehlt, bei Ladestationen öffentlichem Netzanschluss Vorzählerbereich Einsatz eines Überspannungsableiters des Typs 1+2. Ladestationen, welche aus bereits geschützten Verteilungen versorgt werden, sind mindestens mit einem Überspannungsableiter des Typs 2 auszustatten.
  • Seite 40 Installation Phasenfolge bei Aufstellung mehrerer Ladesysteme HINWEIS Um eine optimale Ausnutzung der Anschlussleistung sowie zur Vermeidung hoher Schieflasten bei vielen gleichzeitigen 1-phasigen Ladeprozessen zu gewährleisten ist es zwingend erforderlich die Ladesysteme phasenversetzt anzuschließen. Im unten gezeigten Beispiel wurde die vom Netz kommende Phasenfolge gegenüber der internen Phasenfolge der Ladesysteme jeweils um eine Phase versetzt.

  • Seite 41: Potentialausgleich

    Installation HINWEIS Bei bestelltem Lastmanagement ist zwingend die vom Werk vorgegebene Ladesystemnummerierung einzuhalten. Zur einfacheren Nachvollziehbarkeit ist ein entsprechender Aufkleber mit der einzuhaltenden Netzanschlusskonfiguration innerhalb des Ladesystems angebracht. 5.4.2 Potentialausgleich HINWEIS Beim Anschluss eines Überspannungsableiters des Typs 1+2 ist darauf zu achten, dass der Potentialausgleich-anschluss an eine etwaig verbaute Potentialausgleichschiene oder an einen lokalen Erder angeschlossen wird.
  • Seite 42 Installation HINWEIS Bei der elektrischen Installation sind die geltenden Normen für Überspannungsschutz zu berücksichtigen. Wir empfehlen, bei Ladestationen mit öffentlichem Netzanschluss im Vorzählerbereich den Einsatz eines Überspannungsableiters des Typs 1+2. Ladestationen, welche aus bereits geschützten Verteilungen versorgt werden, sind mindestens mit einem Überspannungsableiter des Typs 2 auszustatten.

  • Seite 43: Datenverbindungskabel Anschließen

    Installation Datenverbindungskabel anschließen Sollte eine Anbindung einer einzelnen Ladesäule an ein Netzwerk mittels Kabel notwendig sein, ist diese durch einen vorinstallierten Kabelverbinder zu realisieren. Der Kabelverbinder wird anlagenseitig vorbereitet und muss bei der elektrischen Installation netzseitig angeschlossen werden. Der Kabelverbinder ist netzseitig zu öffnen und die Leitung gemäß der folgenden Abbildungen vorzubereiten.
  • Seite 44 Installation Weiße Kunststoffkappe Die einzelnen Adern der Leitung gemäß nebenstehender Abbildung auflegen. Adern mit einem Elektroseitenschneider bündig am Gehäuse abschneiden. Ladestück mit dem Kabelverbinder verschrauben. – Wie weit das Ladestück auf dem Kabelverbinder aufzuschrauben ist, ist abhängig vom Durchmesser des Abb.

  • Seite 45: Rj45-Steckverbinder

    Installation 5.5.1 RJ45-Steckverbinder Sollte eine Anbindung an ein Netzwerk mittels intern verbautem Switch notwendig sein (je nach Ausstattung), ist dies durch einen RJ45-Steckerverbinder zu realisieren. Der Steckverbinder wird beigelegt und muss bei der elektrischen Installation angeschlossen werden. Der Steckverbinder ist gemäß...
  • Seite 46 Installation – Der Abstand zwischen dem Anfang des aufgewickelten Geflechtschirms und dem Adernmanager darf maximal 15 mm betragen. Die aus dem Adernmanager überstehenden Adern mit einem Elektroschneider abschneiden, sodass die Enden bündig abschließen. Der Überstand darf maximal 0,5 mm betragen. Schwarze Kappe vom Kabelmanager abziehen.

  • Seite 47: Inbetriebnahme

    Inbetriebnahme 6 Inbetriebnahme Die Inbetriebnahme muss durch eine Elektrofachkraft oder durch eine entsprechend elektrisch geschulte und unterwiesene Person erfolgen. Es sind die Wirksamkeit der Schutzmaßnahmen und die ordnungsgemäße mechanische und elektrische Installation durch eine qualifizierte Elektrofachkraft zu prüfen. Die Inbetriebnahme darf nur vorgenommen werden, wenn alle nötigen internen Abdeckungen montiert und das Gehäuse vollständig verschlossen ist.

  • Seite 48: Prüfung Des Ladesystems

    Inbetriebnahme Prüfung des Ladesystems Die Funktionalität des installierten Ladesystems kann wahlweise mit einem Fahrzeug oder mit einem Funktionssimulator geprüft werden. Mit dem Funktionssimulator ist es möglich, die Funktionen eines Elektrofahrzeugs nachzubilden und die Funktionalität eines Ladesystems bzw. eines Ladepunktes zu überprüfen. Die Abbildung zeigt beispielhaft einen Funktionssimulator zur Prüfung eines AC- Ladesystems bzw.

  • Seite 49: Konfiguration Des Ladesystems Mit Compleo Ducto

    Inbetriebnahme 6.3 Konfiguration des Ladesystems mit Compleo DUCTO Compleo DUCTO bezeichnet die Software, die dazu dient, Compleo-Ladesysteme nach Bedarf per Endgerät zu verwalten. Über die Konfigurationsoberfläche können diverse Parameter des Ladesystems eingestellt werden. Die Informationen zur Ladesystemverwaltung sind auf dem Ladesystem selbst abgespeichert. Durch Angabe der IP des Ladesystems im Browser eines geeigneten Endgerätes, wie z.
  • Seite 50 Inbetriebnahme Eigenschaften von <…(TCP/IPv4)> öffnen. IP-Adresse aus dem Bereich 192.168.1.xxx eingeben. Hinweis: Die IP 192.168.1.100 ist für die Ladesäule vergeben und darf nicht für die Konfiguration des Endgerätes oder des Computers verwendet werden.  Das Ladesystem wird als Netzwerkverbindung angezeigt. A110C3XX1X | 05 2022_12...

  • Seite 51: Konfigurationsoberfläche Aufrufen

    Inbetriebnahme 6.3.2 Konfigurationsoberfläche aufrufen Passwort auf DUCTO-Aufkleber identifizieren. Lokalen Browser öffnen und folgende IP- Adresse: https<doppelpunkt>//192.168.1.100 eingeben.  Die DUCTO-Startseite wird angezeigt. 6.3.3 Anmeldung als Betreiber Die Startseite zeigt Informationen über den Ladestatus der Ladeschnittstellen. Nach der Anmeldung als Betreiber kann der Nutzer diverse Parameter wie z. B. akustische und optische Signale einstellen.

  • Seite 52: Parameter Ändern

    Inbetriebnahme 6.3.4 Parameter ändern Gewünschte Schaltfläche klicken.  Die Einstellungen zu änderbaren Parameter bzw. weitere Schaltflächen werden angezeigt. Optional: Passwort ändern Schaltfläche <Passwort> klicken und den Anweisungen folgen. ACHTUNG Das Passwort kann nach der Passwortänderung nicht auf das Initialpasswort zurückgesetzt werden. Das aktuelle Passwort muss daher sorgfältig aufgehoben werden.
  • Seite 53 Inbetriebnahme  Die Einstellungen zu den akustischen Signalen werden angezeigt. Schaltfläche <Aus> klicken.  Die Schaltfläche wird rot hinterlegt. Auswahl durch Klicken auf grüne Schaltfläche bestätigen.  Die blaue Schaltfläche <Änderungen übernehmen> wird in der linken Spalte der Konfiguration angezeigt. Schaltfläche <Änderungen übernehmen>...

  • Seite 54: Anmeldung Als Elektrofachkraft

    Inbetriebnahme  Die Schaltfläche <Änderungen übernehmen> wird in der linken Spalte der Konfiguration angezeigt. Schaltfläche <Änderungen übernehmen> klicken und den Anweisungen folgen. Neustart durchführen.  Die Änderungen werden übernommen. 6.3.5 Anmeldung als Elektrofachkraft Wird bei der Passworteingabe das Häkchen bei „als Elektrofachkraft anmelden“ gesetzt, kann die unterwiesene Elektrofachkraft erweitere Einstellungen zur Konfiguration des Ladesystems vornehmen: <Login>...
  • Seite 55 Inbetriebnahme Qualifikation bestätigen.  Die Konfigurationsoberfläche wird angezeigt. Thema klicken und den Anweisungen folgen. Siehe auch „Beispiel: Ändern des RCD- Testzyklus“ Optional: Passwort ändern Schaltfläche <Passwort> klicken und den Anweisungen folgen. ACHTUNG Das Passwort kann nach der Passwortänderung nicht auf das Initialpasswort zurückgesetzt werden. Das aktuelle Passwort muss daher sorgfältig aufgehoben werden.
  • Seite 56 Inbetriebnahme Schaltfläche <Ladestation> klicken.  Die Einstellungen zu Parametern der Ladestation werden angezeigt. Schaltfläche <RCD> klicken.  Die Einstellungen zur RCD- Fehlerstromeinrichtung werden angezeigt. Schaltfläche <Testmodus> klicken. A110C3XX1X | 05 2022_12...
  • Seite 57 Inbetriebnahme  Die Einstellungen zum Testmodus werden in der rechten Spalte der Konfiguration angezeigt. Auswahlfeld durch Klicken öffnen.  Die Auswahlmöglichkeiten werden angezeigt. Neuen Zyklus für den Testmodus auswählen.  Der ausgewählte Zyklus wird angezeigt. Auswahl durch Klicken auf grüne Schaltfläche bestätigen.

  • Seite 58: Ducto Guide

     Die Schaltfläche <Änderungen übernehmen> wird in der linken Spalte der Konfiguration angezeigt. Schaltfläche <Änderungen übernehmen> klicken und den Anweisungen folgen. Neustart durchführen.  Die Änderungen werden übernommen. 6.4 DUCTO Guide Weitere Informationen zu DUCTO: https//www.compleo-charging.com/fileadmin/Reseller/Installation/Ducto_Guide.pdf A110C3XX1X | 05 2022_12...

  • Seite 59: Lastmanagement

    Siehe Kapitel 5.5 Datenverbindungskabel anschließen, Seite Anschließend werden in der Konfigurationssoftware DUCTO Einstellungen bezüglich des Master- und Slave-Aufbaus vorgenommen, um den verfügbaren Strom nach festgesetzten Regeln untereinander aufzuteilen. Siehe Kapitel 6.3 Konfiguration des Ladesystems mit Compleo DUCTO, Seite 49 und . 2022_12 A110C3XX1X | 05...

  • Seite 60: Betrieb

    Betrieb Betrieb GEFAHR Gefahr durch elektrischen Strom Beschädigungen an den Ladesystemen oder Komponenten können stromführende Teile freilegen. Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. • Ladesystem nur im unversehrten Zustand betreiben. • Bei Schäden das Ladesystem am Leitungsschutzschalter sofort spannungsfrei schalten und geeignete Sicherungsmaßnahmen gegen Wiedereinschalten treffen.
  • Seite 61 Betrieb zugeordnet ist. Die Abrechnung erfolgt je nach Anbieter z.B. per PayPal oder Rechnung (abweichende Zahlungsmodalitäten sind möglich). Der Ladeprozess wird in Gang gesetzt, sobald ein Ladekabel am Ladesystem und/ oder am Fahrzeug angeschlossen wurde. Informationen dazu, welche Applikation notwendig und wie die Applikation zu bedienen ist, sind beim Betreiber des Ladesystems einzuholen.

  • Seite 62: Ladeprozess

    Betrieb Ladeprozess Sofern kein Ladevorgang am Ladesystem gestartet wurde, kann beliebig einer der beiden Ladepunkte für einen Ladeprozess ausgewählt werden. Display RFID-Feld (auch für die Autorisation via Giro-Karte) Status-LEDs Ladeschnittstelle, Steckdose Typ 2 (oder angeschlagenes Kabel mit Typ 2-Stecker) 7.1.1 Bedeutung der Status LED Farben Während des Ladeprozesses zeigen sowohl das Display, als auch die Status-LEDs den Fortschritt des Ladevorgangs an.

  • Seite 63: Autorisation

    Betrieb 7.1.2 Autorisation Je nach Konfiguration des erworbenen Ladesystems unterscheidet sich das Vorgehen beim Start eines Ladeprozesses: Freies Laden Hierbei handelt es sich um das Laden des Fahrzeuges ohne Autorisation. Laden mit Autorisation Ist eine Autorisation und/oder ein Bezahlvorgang erforderlich, stehen folgende Autorisations-/ Zahlungsmittel zu Verfügung: RFID-Karte oder RFID-Chip RFID-Karte oder RFID-Chip vor das RFID-Feld halten.

  • Seite 64: Ladekabel Verbinden

    Betrieb 7.1.3 Ladekabel verbinden Bevor die Ladekabel gesteckt werden, kontrollieren, ob die Status-LED des Ladepunktes grün leuchtet. Typ 2-Steckdose Ladekabel in die Steckdose des Ladesystems stecken. Erst dann Ladekabel in die Steckdose des Fahrzeugs stecken. Typ 2-Stecker mit angeschlagenem Stecker Ladekabel in die Steckdose des Fahrzeugs stecken.

  • Seite 65: Ladevorgang Beenden

    Betrieb 7.1.5 Ladevorgang beenden Der Ladevorgang stoppt automatisch, nachdem die vorhandene Autorisationsmethode erneut erfolgreich durchgeführt wurde. RFID-Karte oder RFID-Chip RFID-Karte oder RFID-Chip vor das RFID-Feld halten.  Das Display und die Status-LED signalisieren das Beenden des Ladevorganges. Giro-e Giro-Karte vor das RFID-Feld halten. ...

  • Seite 66: Betriebssignale Und Anzeigen

    Anzahl der Ladeschnittstellen des Ladesystems kann die Art der Darstellungen auf dem Display und/ oder die Farbgebung der LEDs abweichen. Meldungsanzeige: Das Ladesystem signalisiert den Zustand „compleo + Hardware: + Firmware + Please wait“.  Es wird die Hardwareversion angezeigt. Es wird die Firmwareversion angezeigt.
  • Seite 67 Betrieb Das Ladesystem signalisiert den Zustand „Karte bitte“.  Ein Ladeprozess soll gestartet werden, die RFID-Karte oder der –Chip wird benötigt. 10. Das Ladesystem signalisiert den Zustand „Laden beendet“.  Ein Ladeprozess wurde korrekt beendet. Das Ladesystem signalisiert den Zustand „Stecker ziehen“. ...
  • Seite 68 Betrieb Die folgende Ladezustandsanzeige erläutert die Farbzustände und die möglichen Farbwechsel eines Ladesystems mit Status-LEDs: Ladezustandsanzeige: LEDs Farbzustand 1. LED: Das Ladesystem signalisiert den Zustand des Standby.  „grau“ Es kann eine Autorisation durchgeführt werden. 2. LED: Das Ladesystem signalisiert Betriebsbereitschaft. ...

  • Seite 69: Fehleranzeige Und Maßnahmen

    Fehleranzeige und Maßnahmen 8 Fehleranzeige und Maßnahmen Ladesysteme, die mit Display ausgestattet sind, zeigen bei Fehlern einen Fehler-Code auf dem Display Treten ereignisbedingt mehrere Fehler gleichzeitig oder in Kombination auf, werden die jeweiligen Fehler-Codes hintereinander auf dem Display angezeigt. Grundsätzlich wird unterschieden zwischen FehlerStatus und FehlerEvents. •...

  • Seite 70: Hightemperature (C)

    Fehleranzeige und Maßnahmen Ursache/ Maßnahme FI-Schalter für den entsprechenden Connector vor Ort prüfen und evtl. durch eine Elektrofachkraft einschalten lassen. Alternativ, die Störung an die Hotline melden. 8.1.3 HighTemperature (C) Name HighTemperature Bereich Station Beschreibung OCPP1.6: Temperature inside Charge Point is too high. Temperatur im Ladepunkt ist zu hoch.

  • Seite 71: Powermeterfailure (F)

    Fehleranzeige und Maßnahmen 8.1.6 PowerMeterFailure (F) Name PowerMeterFailure Bereich Connector (AC) Beschreibung OCPP1.6: Failure to read electrical/energy/power meter. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.1.7 PowerSwitchFailure (G) Name PowerSwitchFailure Bereich Connector (AC/ DC) Beschreibung OCPP1.6: Failure to control power switch.

  • Seite 72: Weaksignal (J)

    Fehleranzeige und Maßnahmen Handling • Der Connector beendet den Ladevorgang • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Ursache/ Maßnahme An dem entsprechenden Connector fehlt am Eingang des Stromzählers mindestens eine Phasenspannung. Den Strompfad von Einspeisung bis Stromzähler durch eine Elektrofachkraft überprüfen lassen oder die Störung an die Hotline melden.

  • Seite 73: Compleo-Spezifische Fehler-Status

    Fehleranzeige und Maßnahmen Compleo-spezifische Fehler-Status 8.2.1 IsolationWarning (K) Name IsolationWarning Bereich Connector (DC), Connector (AC) + 15118 Beschreibung Der Fehler tritt bei Isolationsproblemen vor und während eines 15118- Ladevorgangs auf. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.2...

  • Seite 74: Inoperative (O)

    Fehleranzeige und Maßnahmen Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.5 Inoperative (O) Name Inoperative Bereich Connector Beschreibung Der Fehler tritt auf, wenn ein Connector nicht zur Verfügung steht, weil eine Resource (z.B. das Power-Modul) durch einen anderen Connector belegt ist. Gemeldet von: Connector Handling...

  • Seite 75: Temperaturesensorhighlimitviolation (R)

    Fehleranzeige und Maßnahmen 8.2.8 TemperatureSensorHighLimitViolation (R) Name TemperatureSensorHighLimitViolation Bereich Connector Beschreibung Der Fehler tritt auf, wenn der Temperatursensor Werte außerhalb seines gültigen Bereichs (> 80 °C) liefert. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt • Der maximale Ladestrom wird gesenkt Anzeige auf Display 8.2.9...

  • Seite 76: Automaticrcdtestfailed (U)

    Fehleranzeige und Maßnahmen Ursache/ Maßnahme Status Meldung/Anzeige, keine Maßnahme nötig dient zur Information. Ladestationen, die wiedereinschaltbare FI Schalter verbaut haben, können bei entsprechender Konfiguration zyklische Selbsttests (Auslösung/Wiedereinschaltung) durchführen. Während dieser Prüfzeit steht der Ladepunkt nicht zur Verfügung und der Status wird gesetzt, um die Ursache dafür zu signalisieren. Sollte dieser Status nicht innerhalb weniger Minuten zurückgesetzt werden oder durch eine entsprechende Fehlermeldung des FIs ersetzt werden, die FI Schalter mit Motoreinheit von einer Elektrofachkraft überprüfen lassen oder die Störung...

  • Seite 77: Dclnsulationcodewarning (Y)

    Fehleranzeige und Maßnahmen Bereich Station (DC) Beschreibung Der Fehler tritt bei De-Stationen mit getrennter Leistungs- und Bedieneinheit auf. Bei Auftreten des Fehlers liegt ein Kommunikationsproblem zwischen dem CCU-Board in der Bedieneinheit und dem PSU-Board in der Leistungseinheit vor. Gemeldet von: Station Handling •...

  • Seite 78: Dclnsulationtestfailureonstart (2)

    Fehleranzeige und Maßnahmen Beschreibung Ein ungültiger Isolationsstatus ist während eines DC-Ladevorgangs aufgetreten. (Status) Gemeldet von: Connector Handling • Der Ladevorgang wird abgebrochen • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.17 DclnsulationTestFailureOnStart (2) Name DclnsulationTestFailureOnStart Bereich Connector (DC) Beschreibung Der Isolationstest beim Start des Ladevorgangs hat einen Fehler gefunden.

  • Seite 79: Samevseidmemoryfull (5)

    Fehleranzeige und Maßnahmen Anzeige auf Display Ursache/ Maßnahme Das Eichrecht sieht diesen internen Pufferspeicher vor, um dem Kunden nachträglich eine Überprüfung zu ermöglichen. Ist der Speicher voll, wird dieser Status kommuniziert. Das SAM Modul muss dann im Rahmen einer eichrechtkonformen Instandsetzung mit autorisiertem/ zugelassenem Personal ausgetauscht werden.

  • Seite 80: Samfirmwarecorrupted (6)

    Fehleranzeige und Maßnahmen 8.2.21 samFirmwareCorrupted (6) N)ame samFirmwareCorrupted Bereich Connector Beschreibung Die Überprüfung der SAM-Firmware-Checksumme ist fehlgeschlagen. Dies kann auch während des Betriebs auftreten, da die Firmware-Checksumme regelmäßig überprüft wird. Gemeldet von: SAMAdapter Handling • Der Ladevorgang wird abgebrochen • Der Fehler wird auf dem Display angezeigt •...

  • Seite 81: Saminternalerror (9)

    Fehleranzeige und Maßnahmen Anzeige auf Display Ursache/ Maßnahme Hard-Reset und/oder aus/einschalten vor Ort. Sollte der Fehler weiterhin gesendet werden, Hotline melden. Das SAM Modul muss dann im Rahmen einer eichrechtkonformen Instandsetzung mit autorisiertem/ zugelassenem Personal ausgetauscht werden. Keine Lösung durch den Betreiber möglich. 8.2.24 samInternalError (9) Name samInternalError...

  • Seite 82: Unlockplugfailure (A)

    Fehleranzeige und Maßnahmen 8.2.25 UnlockPlugFailure (a) Name UnlockPlugFailure Bereich Connector Beschreibung Der Stecker konnte nicht entriegelt werden. Gemeldet von: Connector Handling • Neue Ladevorgänge können nicht gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.26 OutletCloseError (b) Name OutletCloseError Bereich...

  • Seite 83: Rcsensortesterror (E)

    Fehleranzeige und Maßnahmen Name CableError Bereich Connector Beschreibung Es wurde ein nicht zugelassenes Ladekabel erkannt (13 A-Kabel oder nicht definiertes Kabel). Gemeldet von: Connector Handling • Mit diesem Kabel kann kein Ladevorgang gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.29 RCSensorTestError (e) Name...

  • Seite 84: Shortcircuiterror (H)

    Fehleranzeige und Maßnahmen Name ADCError Bereich Connector Beschreibung Der Ladepunktcontroller hat einen ADC-Fehler detektiert. Gemeldet von: Connector Handling • Neue Ladevorgänge können nicht gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.32 ShortCircuitError (h) Name ShortCircuitError Bereich Connector...

  • Seite 85: Lpcselftesterror (K)

    Fehleranzeige und Maßnahmen Name LPCHighTemperatureError Bereich Connector Beschreibung Der Ladepunktcontroller hat eine zu hohe Temperatur detektiert. Gemeldet von: Connector Handling • Neue Ladevorgänge können nicht gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.2.35 LPCSelftestError (k) Name LPCSelftestError Bereich...

  • Seite 86: Fehler-Events

    Fehleranzeige und Maßnahmen 8.3 Fehler-Events 8.3.1 AutomaticRcdTestResetFailure () Name AutomaticRcdTestResetFailure Bereich Connector Beschreibung Der Fehler tritt auf, wenn sich der wiedereinschaltbare RCD bei einem zyklischen Test nicht mehr zurücksetzen lässt. Gemeldet von: Connector Handling • Connector nicht verfügbar • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.3.2 ResetFailure ()

  • Seite 87: Automaticrcdtesttripfailure ()

    Fehleranzeige und Maßnahmen 8.3.4 AutomaticRcdTestTripFailure () Name AutomaticRcdTestTripFailure Bereich Connector Beschreibung Der Fehler tritt auf, wenn beim zyklischen automatischen FI-Test der FI- Schalter nicht auslöst. Gemeldet von: Connector Handling • Connector nicht verfügbar • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.3.5 AutomaticRcdResetContactorTestFailed ()

  • Seite 88: Automaticrcdresetswitchonfailed ()

    Fehleranzeige und Maßnahmen 8.3.7 AutomaticRcdResetSwitchOnFailed () Name AutomaticRcdResetSwitchOnFailed Bereich Connector Beschreibung Der Fehler tritt auf, wenn nach dem Auslösen und automatischen Einschalten des RCD die Fehlerursache für den RCD-Fehler nach dem Test beseitigt ist. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display 8.3.8 AutomaticRcdResetContactorTestFailed ()

  • Seite 89: Driveerror ()

    Fehleranzeige und Maßnahmen Ursache/ Maßnahme Durch Wiederholung des Ladevorgangs sollte der Fehler nicht erneut auftreten. Ursache ist im Normalfall die Bedienung durch den Kunden. Sollte jedoch dauerhaft kein neuer Ladevorgang ohne diesen Fehler möglich sein, Verriegelungseinheit am AC Ladepunkt prüfen lassen oder der Hotline melden.

  • Seite 90: Outletopenerror ()

    Fehleranzeige und Maßnahmen 8.3.13 OutletOpenError () Name OutletOpenError Bereich Connector (AC) Beschreibung Der Fehler tritt auf, wenn das Öffnen der Steckdose nicht funktioniert. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt • Der Ladevorgang kann nicht gestartet werden Anzeige auf Display 8.3.14 OverCurrentFailure () HINWEIS...

  • Seite 91: Rcsensorerrorduringcharge ()

    Fehleranzeige und Maßnahmen 8.3.15 RCSensorErrorDuringCharge () Name RCSensorErrorDuringCharge Bereich Connector (AC) Beschreibung Der Fehler tritt auf, wenn der 6mA-Sensor während des Ladevorgangs auslöst. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt • Der Ladevorgang wird abgebrochen Anzeige auf Display 8.3.16 RCSensorNoError () Name...

  • Seite 92: Rcsensortesterror ()

    Fehleranzeige und Maßnahmen 8.3.18 RCSensorTestError () Name RCSensorTestError Bereich Connector (AC) Beschreibung Der Fehler tritt auf, wenn der 6mA-Sensor-Test nicht erfolgreich war. Gemeldet von: Connector Handling • Der Fehler wird angezeigt • Es kann kein Ladevorgang gestartet werden. Anzeige auf Display A110C3XX1X | 05 2022_12...

  • Seite 93: Betriebsstörungen

    Betriebsstörungen 9 Betriebsstörungen Interner Fehler • Zeigt die Display-Anzeige „Interner Fehler“, muss die Ladestation vom Netz getrennt werden. Fehlerstrom-Schutzschalter (RCCB) Bei einem Fehlerstrom löst der Fehlerstrom-Schutzschalter aus und das Ladesystem wird abgeschaltet. Zum Wiedereinschalten wie folgt vorgehen: Fehlerursache beseitigen. Fehlerstrom-Schutzschalter durch Hochschieben des Kippschalters an der Gehäuse- Seite aktivieren.

  • Seite 94: Fehleranzeige Und Maßnahmen

    Fehleranzeige und Maßnahmen 10 Fehleranzeige und Maßnahmen Ladesysteme, die mit Display ausgestattet sind, zeigen bei Fehlern einen Fehler-Code auf dem Display Treten ereignisbedingt mehrere Fehler gleichzeitig oder in Kombination auf, werden die jeweiligen Fehler-Codes hintereinander auf dem Display angezeigt. Grundsätzlich wird unterschieden zwischen FehlerStatus und FehlerEvents. •...

  • Seite 95: Hightemperature (C)

    Fehleranzeige und Maßnahmen 10.1.3 HighTemperature (C) Name HighTemperature Bereich Station Beschreibung OCPP1.6: Temperature inside Charge Point is too high. Temperatur im Ladepunkt ist zu hoch. Gemeldet von: Station Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Keine Maßnahme durch Betreiber möglich.

  • Seite 96: Powermeterfailure (F)

    Fehleranzeige und Maßnahmen 10.1.6 PowerMeterFailure (F) Name PowerMeterFailure Bereich Connector (AC) Beschreibung OCPP1.6: Failure to read electrical/ energy/ power meter. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Keine Maßnahme durch Betreiber möglich. Kundendienst benachrichtigen. 10.1.7 PowerSwitchFailure (G) Name PowerSwitchFailure...

  • Seite 97: Undervoltage (I)

    Fehleranzeige und Maßnahmen 10.1.9 UnderVoltage (I) Name UnderVoltage Bereich Connector Beschreibung OCPP1.6: Voltage has dropped below an acceptable level. Gemeldet von: Connector Handling • Der Connector beendet den Ladevorgang • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Den Strompfad durch Elektrofachkraft überprüfen.

  • Seite 98: Isolationerror (L)

    Fehleranzeige und Maßnahmen 10.1.12 IsolationError (L) Name IsolationError Bereich Connector (DC), Connector (AC) Beschreibung Der Fehler tritt bei Isolationsproblemen vor und während eines Ladevorgangs auf. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Keine Maßnahme durch Betreiber möglich.

  • Seite 99: Temperaturesensormissing (Q)

    Fehleranzeige und Maßnahmen 10.1.15 TemperatureSensorMissing (Q) Name TemperatureSensorMissing Bereich Connector Beschreibung Der Fehler tritt auf, wenn kein Temperatursensor Werte liefert. Gemeldet von: Connector Handling • Der Fehler wird auf dem Display angezeigt • Der maximale Ladestrom wird gesenkt Anzeige auf Display Maßnahme Keine Maßnahme durch Betreiber möglich.

  • Seite 100: Automaticrcdtestrunning (T)

    Fehleranzeige und Maßnahmen 10.1.18 AutomaticRcdTestRunning (T) Name AutomaticRcdTestRunning Bereich Station Beschreibung Ein automatischer FI-Schalter Test wird durchgeführt. Gemeldet von: Station Handling • Die Meldung wird auf dem Display angezeigt Anzeige auf Display Maßnahme Keine Maßnahme notwendig. 10.1.19 AutomaticRcdTestFailed (U) Name AutomaticRcdTestFailed Bereich Connector...

  • Seite 101: Dcpsuconnectionfailure (X)

    Fehleranzeige und Maßnahmen 10.1.21 DcPsuConnectionFailure (X) Name DcPsuConnectionFailure Bereich Station (DC) Beschreibung Bei Auftreten des Fehlers liegt ein Kommunikationsproblem zwischen dem CCU-Board in der Bedieneinheit und dem PSU-Board in der Leistungseinheit vor. Gemeldet von: Station Handling • Der Fehler wird auf dem Display angezeigt •...

  • Seite 102: Dclnsulationcodelnvalid (1)

    Fehleranzeige und Maßnahmen 10.1.24 DclnsulationCodelnvalid (1) Name DclnsulationCodelnvalid Bereich Connector (DC) Beschreibung Ein unzulässigerer Isolationsstatus ist während eines DC-Ladevorgangs aufgetreten. Gemeldet von: Connector Handling • Der Ladevorgang wird abgebrochen • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Komplettes Ladesystem aus- und wiedereinschalten.

  • Seite 103: Samtransactionmemoryfull (4)

    Fehleranzeige und Maßnahmen 10.1.27 samTransactionMemoryFull (4) Name samTransactionMemoryFull Bereich Connector Beschreibung Der Fehler tritt auf, wenn der SAM keinen freien Speicher mehr für neue Ladevorgänge hat. Gemeldet von: SAMConnector Handling • Der Ladevorgang wird abgebrochen • Der Fehler wird auf dem Display angezeigt •...

  • Seite 104: Fehleranzeige Und Maßnahmen 10.1.30 Samnotouchcontrollercomm

    Fehleranzeige und Maßnahmen 10.1.30 samNoTouchControllerComm (7) Name samNoTouchControllerComm Bereich Connector Beschreibung Die Verbindung zwischen SAM und den Touch-Tasten zur SAM-Abfrage ist gestört. Gemeldet von: SAMAdapter Handling • Der Ladevorgang wird abgebrochen • Der Fehler wird auf dem Display angezeigt • Kein neuer Ladevorgang möglich Anzeige auf Display Maßnahme...

  • Seite 105: Unlockplugfailure (A)

    Fehleranzeige und Maßnahmen 10.1.33 UnlockPlugFailure (a) Name UnlockPlugFailure Bereich Connector Beschreibung Der Stecker konnte nicht entriegelt werden. Gemeldet von: Connector Handling • Neue Ladevorgänge können nicht gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Mögliche Zugbelastung auf dem Ladekabel beseitigen.

  • Seite 106: Cableerror (D)

    Fehleranzeige und Maßnahmen 10.1.36 CableError (d) Name CableError Bereich Connector Beschreibung Es wurde ein nicht zugelassenes Ladekabel erkannt (13 A-Kabel oder nicht definiertes Kabel). Gemeldet von: Connector Handling • Mit diesem Kabel kann kein Ladevorgang gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Nur zugelassene Ladekabel verwenden.

  • Seite 107: Adcerror (G)

    Fehleranzeige und Maßnahmen 10.1.39 ADCError (g) Name ADCError Bereich Connector Beschreibung Interner Fehler Gemeldet von: Connector Handling • Neue Ladevorgänge können nicht gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Keine Maßnahme durch Betreiber möglich. Kundendienst benachrichtigen. 10.1.40 ShortCircuitError (h) Name ShortCircuitError...

  • Seite 108: Lpchightemperatureerror (J)

    Fehleranzeige und Maßnahmen 10.1.42 LPCHighTemperatureError (j) Name LPCHighTemperatureError Bereich Connector Beschreibung Der Ladepunktcontroller hat eine zu hohe Temperatur detektiert. Gemeldet von: Connector Handling • Neue Ladevorgänge können nicht gestartet werden • Der Fehler wird auf dem Display angezeigt Anzeige auf Display Maßnahme Standort des Ladesystems auf direkte Sonneneinstrahlung oder externe Erwärmung prüfen.

  • Seite 109: Instandhaltung

    Instandhaltung 11 Instandhaltung Eine sorgfältige und regelmäßige Instandhaltung stellt sicher, dass der funktionsfähige Zustand des Ladesystems erhalten bleibt. Nur ein regelmäßig überprüftes und gewartetes Ladesystem ist in der Lage, ein Höchstmaß an Verfügbarkeit und zuverlässigen Ladeprozessen zu garantieren. Die Wartungsintervalle sind abhängig von den vorherrschenden Einsatzbedingungen, wie z.B. der Benutzungshäufigkeit und Umwelteinflüssen wie dem Verschmutzungsgrad.

  • Seite 110: Wartungsplan

    Instandhaltung 11.1 Wartungsplan Intervall Bauteil/Ort Wartungsarbeit halbjährlich Fehlerstromschutzschalter Mit Prüftaste prüfen. Überspannungsleiter Sichtprüfen bzw. mit Prüftaste prüfen. jährlich Standort Sichtprüfen, z.B. auf Abstände zu Objekten (Buschwerk, Elektroinstallationen etc.), Befestigung. elektrische Komponenten Sichtprüfen, z.B. Kabel, Leitungen, Verschraubung, Stecker, RCD, MCB, Display, LED, Display, Überspannungsschutz.

  • Seite 111: Reinigung

    Instandhaltung 11.2 Reinigung Die Notwendigkeit zur Reinigung der Bauteile im Innenraum des Ladesystems ist nach Bemessen einer sach- und fachkundigen Person durchzuführen aber nicht immer zwingend notwendig. Eine etwaig erforderliche Reinigung des Innenraums ist ausschließlich nach Rücksprache mit dem Betreiber des Ladesystems durchzuführen.

  • Seite 112: Außerbetriebnahme, Demontage Und Entsorgung

    Zerlegte Bestandteile nur über die Rücknahmeorganisation entsorgen. HINWEIS Compleo Ladesysteme enthalten in Gesamtheit keine SVHCs in einer Konzentration von mehr als 0,1 % (w/w), bezogen auf die einzelne Ladestation. Einzelne Komponenten können jedoch SVHCs in Konzentrationen > 0,1 % (w/w) enthalten.
  • Seite 113 Außerbetriebnahme, Demontage und Entsorgung • Bei Fragen zur umweltgerechten Entsorgung Informationen beim Fachhändler oder dem Hersteller einholen. 2022_12 A110C3XX1X | 05...

  • Seite 114: Speicher- Und Anzeigemodul Sam

    Speicher- und Anzeigemodul SAM® 13 Speicher- und Anzeigemodul SAM® Das Ladesystem ist mit einem fest verbauten Speicher- und Anzeigemodul (SAM®) ausgestattet. Ladesysteme mit verbautem Speicher- und Anzeigemodul (SAM®) unterliegen dem Eichrecht. Dieses bedeutet, dass die dem SAM® zugehörige Dokumentation im Anhang eichrechtlich relevant ist und zwingend beachtet werden muss.

  • Seite 115: Anlagen

    Anlagen 14 Anlagen 14.1 Gehäusemaße Konstruktion Sockel (Variante 1): Konstruktion Sockel (Variante 2): Erdgleiche (Unterkante der Fase) Konstruktionszeichnung des Betonsockels des Ladesystems 2022_12 A110C3XX1X | 05...
  • Seite 116 Anlagen Konstruktion Ladesystem: Konstruktionszeichnung des Ladesystems Compleo DUO bm/ Compleo DUO fleet bm (ADVANCED bm) A110C3XX1X | 05 2022_12...
  • Seite 117 Anlagen Variante 1 Variante 2 Erdgleiche Konstruktionszeichnung des Ladesystems Compleo DUO bm/ Compleo DUO fleet bm (ADVANCED bm) 2022_12 A110C3XX1X | 05...

  • Seite 118: Prüfprotokoll

    Anlagen 14.2 Prüfprotokoll Prüfprotokoll für AC-Ladesysteme der Firma Compleo Charging Solutions AG A110C3XX1X | 05 2022_12...
  • Seite 119 Anlagen Prüfprotokoll für AC-Ladesysteme der Firma Compleo Charging Solutions AG 2022_12 A110C3XX1X | 05...
  • Seite 120 Anlagen Prüfprotokoll für AC-Ladesysteme der Firma Compleo Charging Solutions AG A110C3XX1X | 05 2022_12...
  • Seite 121 Anlagen Prüfprotokoll für AC-Ladesysteme der Firma Compleo Charging Solutions AG 2022_12 A110C3XX1X | 05...

  • Seite 122: Eu-Konformitätserklärung

    Anlagen 14.3 EU-Konformitätserklärung A110C3XX1X | 05 2022_12...
  • Seite 123 Anlagen © 2022 Compleo. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung weder ganz noch auszugsweise kopiert werden. Alle Abbildungen in diesem Dokument dienen nur als Beispiel und können von dem ausgelieferten Produkt abweichen. Alle Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen...

  • Seite 124: Speicher- Und Anzeigemodul Sam

    Anlagen 14.4 Speicher- und Anzeigemodul SAM® A110C3XX1X | 05 2022_12...
  • Seite 125 Betriebsanleitung Baujahr: 2022 Revision: 03 Artikelnummer: SAM Ausgabedatum: 2022-06...
  • Seite 126 Zu dieser Anleitung ....................4 Hinweise zu nachfolgenden Kapiteln ................ 4 Produktbeschreibung SAM ..................7 Eichrecht und Instandsetzer........................7 Angaben zum Produkt ..........................7 Bestimmungsgemäßer Gebrauch ......................9 Bedienelemente und Anzeige ......................... 9 Typen- und Leistungsschilder ........................ 10 Übersicht aller Displayanzeigen (Beispieldarstellungen) ..............11 3.6.1 Infobildschirme (ohne Interaktion mit dem Nutzer) ...............
  • Seite 127 10.1.4 Anzeigen beim Ladevorgang ......................47 10.1.5 Startablauf Ladevorgang........................48 10.1.6 Endablauf Ladevorgang ........................49 10.1.7 Abruf historischer Ladedaten ......................50 10.2 Abrechnung mit Roaming (ohne Tarif) ....................51 10.2.1 Start-Bildschirm (Idle-Modus) ......................51 10.2.2 Anzeige nach Autorisierung ......................51 10.2.3 Anzeigen beim Ladevorgang ......................

  • Seite 128: Zu Dieser Anleitung

    Zu dieser Anleitung Hinweise zu nachfolgenden Kapiteln Ladesäulen mit verbautem Speicher- und Anzeigemodul (SAM) unterliegen dem Eichrecht! Das bedeutet, dass dieses und die nachfolgenden Kapitel eichrecht relevant und zwingend einzuhalten sind. Produktzuordnung Diese Anleitung ermöglicht Ihnen, mit ihrem Produkt sicher und effizient umzugehen. Alle beschriebenen Funktionen sind gültig für folgende Produktversionen: •...
  • Seite 129 Für etwaige Ungenauigkeiten oder unpassende Angaben in dieser Anleitung, die durch inhaltliche und technische Änderungen nach der Auslieferung des Produktes entstanden sind, kann die Compleo Charging Solutions AG nicht verantwortlich gemacht werden, da keine Verpflichtung zur laufenden Aktualisierung dieser Anleitung besteht.
  • Seite 130 Abkürzungen Abkürzung Erklärung Wechselstrom/ -Spannung (en: Alternating Current) Abgabepunkt Steckerbezeichnung für: Combined Charging System (CCS; deutsch kombiniertes Ladesystem) Abk. für Steckerbezeichnung: CHAdeMO Ladeinfrastrukturbetreiber (en: Charge Point Operator) Zyklische Redundanzprüfung (en: Cyclic Redundancy Check) Gleichstrom/ -Spannung (en: Direct Current) Elektromagnetische Verträglichkeit, Ladestation-Identifikation EVSEID (en: Electric Vehicle Supply Equipment ID)

  • Seite 131: Produktbeschreibung Sam

    Produktbeschreibung SAM Das Produkt ist für Ladesäulen für die E-Mobilität konzipiert und unterliegt dem Eichrecht. SAM ist das Speicher- und Anzeigemodul, welches den Anfangs- und Endzählerstand der Ladevorgänge dauerhaft speichert und diese auf Anfrage anzeigt. HINWEIS Dauerhaft in diesem Sinne bedeutet, dass die Daten nicht nur bis zum Abschluss des Geschäftsvorganges gespeichert werden müssen, sondern mindestens bis zum Ablauf möglicher gesetzlicher Rechtsmittelfristen für den Geschäftsvorgang.
  • Seite 132 Ladestationsbetreiber:  Deutliche Senkung der Komplexität im System gegenüber Alternativlösungen („keep it simple“)  SAM ist eine marktübergreifende Lösung: Sie ist von Beginn an Roaming-fähig und bietet Unabhängigkeit von CPO, MSP, Backend  Keine technischen Zusatzanforderungen an das CPO-Backendsystem und nachgelagertem Datentransfer (z.B.

  • Seite 133: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Das SAM dient der Erfassung, Speicherung, Anzeige und Überprüfung der Zählerstands- und Kundenidentifikationsdaten für Ladepunkte in Ladestationen für Elektrofahrzeuge. Pro Ladepunkt wird ein SAM eingesetzt. Das SAM ist eine Messkapsel und besteht aus dem Anzeige- Speichermodul und einem &...

  • Seite 134: Typen- Und Leistungsschilder

    Typens child Typen- und Leistungsschilder Nachfolgend sind das SAM-Typenschild und Zähler-Leistungsschild aufgeführt. Typischerweise ist das SAM- Typenschild von außen (Sicht auf die Ladesäule) sichtbar und das Zähler-Leistungsschild nicht. Typenschild des SAMs Abbildung 2: Typenschild vom SAM (beispielhaft) Displayrahmen: Beschriftet mit Oberes Feld: Firmenlogo Linkes Feld: Produktname Rechtes Feld: Herstelleradresse...

  • Seite 135: Übersicht Aller Displayanzeigen (Beispieldarstellungen)

    Übersicht aller Displayanzeigen (Beispieldarstellungen) 3.6.1 Infobildschirme (ohne Interaktion mit dem Nutzer) Bootbildschirm Betriebsbereit (Ruhezustand) 3.6.2 Displayanzeigen SAM mit vertragsbasierten Laden/ Roaming 2 Sekunden-Fortschrittsbalken (von links nach rechts Anzeige der ID nach einer erfolgten Autorisierung. aufbauend) bis zum Start der Zeitmessung. Aktuelle Messwerte.

  • Seite 136: Interaktive Bildschirmanzeigen Mit Dem Nutzer Zum Aufrufen Von Ladevorgängen

    Zusammenfassung nach Ende des Ladevorgangs. 3.6.3 Interaktive Bildschirmanzeigen mit dem Nutzer zum Aufrufen von Ladevorgängen. Nach der Startwerteingabe „Weiter“ drücken, um den Endwert einzugeben. Nach der Endwerteingabe „Prüfen“ drücken. (Aufruf nach Berührung einer der beiden Tasten). Bildschirmausgabe bei einem vorgefundenen Sollten mehrere Datensätze vorliegen (möglich bei Eintrag.

  • Seite 137: Displayanzeigen Sam Mit Payment

    3.6.4 Displayanzeigen SAM mit Payment: 2 Sekunden-Fortschrittsbalken (von links nach rechts Anzeige der ID nach einer erfolgten Autorisierung. aufbauend) bis zum Start der Zeitmessung. Aktuelle Messwerte Bildschirm 1. Aktuelle Messwerte Bildschirm 2. Anzeigen zum Ladevorgang Anzeigen Energiepreis/kWh Die Anzahl der Pfeil-Symbole stellen die Anzahl der Die Anzahl der Pfeil-Symbole stellen die Anzahl der belasteten Phasen dar.

  • Seite 138: Mögliche Hinweisbildschirme

    Zusammenfassung nach Ende des Ladevorgangs. 3.6.5 Mögliche Hinweisbildschirme Hinweis „ungültig“ in der Zusammenfassung zum Hinweis, wenn ein Kommunikationsproblem Ladevorgang, wenn ein Kommunikationsproblem während des Ladevorgangs bestand. vorlag. Der Datensatz ist nicht nach Zeit abrechenbar! Der Datensatz ist nicht nach Zeit abrechenbar! SAM | 03 2022-06...

  • Seite 139: Mögliche Fehlerbildschirme

    3.6.6 Mögliche Fehlerbildschirme Fehlermeldung: ein Kommunikations- oder Fehlermeldung: eine interne Störung im SAM liegt Speicher-Problem liegt vor. vor. Fehlermeldung: der gefundene Datensatz ist Fehlermeldung: kein Eintrag wurde gefunden. inkonsistent. Abrechnung nur mit einem eichrechtskonformen Der Datensatz ist nicht eichrechtskonform und somit Datensatz möglich! nicht abrechenbar! 3.6.7 Sperrbildschirm...
  • Seite 140 Erklärung der Display-Positionen Textanzeigen während des Bootbildschirms nach Einschalten & Neustart des SAMs. SAM S/N Seriennummer des SAMs Zähler S/N Seriennummer des Zählers Firmware-Stand Prüfsumme Prüfsumme der Firmware Produktionsdatum Tag der Herstellung (Tag der Programmierung) Ladevorgänge Anzahl der noch möglichen Ladevorgänge, die gespeichert werden können. Textanzeigen während des Betriebs der Ladesäule.

  • Seite 141: Systemübersicht Sam

    Systemübersicht SAM Das SAM bildet mit dem zugehörigen Zähler eine eichrechtskonforme Einheit, die zur Messwerterfassung und - speicherung dient. Nachfolgendes Bild stellt die funktionale Einordnung des SAMs (grün) in einer Ladestation dar. AC/DC Wandler Bei DC-Stationen Abbildung 4: funktionale Einordnung des SAMs in einer AC-Ladestation Bei DC-Ladestationen kommt zusätzlich ein AC-DC-Wandler zwischen Netzanschluss und Messkapsel (SAM+Zähler) zur Anwendung.

  • Seite 142: Integration Des Subsystems In Einer Ladesäule

    Integration des Subsystems in einer Ladesäule Mit dem Subsystem besteht die Möglichkeit, alle eichrechtsrelevanten Messungen und Datenerfassungen durchzuführen. Die nachfolgende Abbildung stellt die benötigten Verbindungen zwischen den Komponenten innerhalb einer Ladesäule dar. AC-System SAM inkl. Ladesystemsteuerung PSU 12 VDC Display & Touch inkl.

  • Seite 143: Kommunikationsverbindungen

    Kommunikationsverbindungen Das SAM ist mit folgenden rückwirkungsfreien Kommunikationsschnittstellen ausgestattet: • IR-Schnittstelle: Punkt-zu-Punkt-Verbindung zum Elektrizitätszähler • 20 mA Schnittstelle: Punkt-zu-Punkt-Verbindung zur Ladeeinrichtungssteuerung (LES) • HMI-Schnittstelle (2 Tasten und Display) zur Interaktion mit dem Nutzer Verbindung zum Elektrizitätszähler Das Speicher- und Anzeigemodul ist über eine eichrechtlich gesicherte Verbindung mit dem Elektrizitätszähler verbunden.

  • Seite 144: Systemübersicht Sam-Modul

    3.11 Systemübersicht SAM-Modul Das nachfolgende Bild stellt die internen relevanten Komponenten des SAMs dar. Abbildung 6: Funktionsblockschaltbild des SAMs Das Speicher- und Anzeigemodul ist mit folgenden Komponenten ausgestattet: Mikrokontroller Der Mikrocontroller besitzt einen integrierten Flashspeicher und eine RTC. Der Flashspeicher wird für die Firmware (ohne Update Funktion) verwendet. Die RTC wird für die Kalender-, Uhrzeit- und Stoppuhr-Funktion verwendet.
  • Seite 145 ACHTUNG Aufbewahrungsfristen beachten! Sollte das SAM aus irgendwelchen Gründen (Lebensdauer ist erreicht, defekt,…) stillgelegt werden, sind die örtlich vorgeschriebenen Aufbewahrungsfristen einzuhalten. Das bedeutet, dass das SAM mit den dauerhaft gespeicherten Ladevorgängen sicher verwahrt werden muss, um z.B. Betriebsprüfungen oder auch rechtliche Auseinandersetzungen aufklären zu können.

  • Seite 146: Eichrechtliche Zeitmessung Der Ladeservice-Dauer (Stoppuhrfunktion)

    3.12 Eichrechtliche Zeitmessung der Ladeservice-Dauer (Stoppuhrfunktion) Das SAM besitzt intern eine quarzgesteuerte Realtimeclock (RTC). Diese wird für die Zeitmessung (für die Ladedauer bzw. Standzeit) verwendet. Die Ladeservice-Dauer ist die Zeitspanne zwischen dem Zeitpunkt, an dem die Ladeeinrichtung den Anschluss eines Fahrzeugs erkennt, und dem Zeitpunkt, an dem die Ladeeinrichtung die Trennung des Fahrzeugs von der Ladeeinrichtung erkennt.
  • Seite 147 Überprüfung der Zeitmessung mittels Datenschnittstelle Über die vorhandene 20 mA Schnittstelle lässt sich die Millisekunden genaue Zeitmessung über das SML- Protokoll aus dem SAM auslesen. Überprüfung der Zeitmessung im Herstellungsprozess In jedem SAM steht ein Anschluss-Pin zur Verfügung, der durch ein Signalwechsel (flankengesteuert) den Start- und Stoppzeitpunkt signalisiert.
  • Seite 148 Nachfolgende Grafik stellt den Prüfablauf dar. Abbildung 8: Prüfablauf bzgl. der Stoppuhrfunktion im Herstellungsprozess. SAM | 03 2022-06...
  • Seite 149 Systemübersicht Elektrizitätszähler Der Zähler ist ein eichrechtlich zugelassener Zähler und dient zur Messung der an den AP abgegebenen Energiemenge. Nachfolgendes Bild stellt die Zähler mit seinen funktionalen Komponenten dar. Bidirektionale Datenschnittstelle (D0); Bidirektionale Datenschnittstelle (D0); MSB-DSS, SML-Protokoll MSB-DSS, SML-Protokoll Telemetrie- Schnittstelle Info- LC-Display...

  • Seite 150: Ladevorgang Mit Sam

    Ladevorgang mit SAM In diesem Kapitel werden die Displayanzeigen näher erläutert, die während eines Ladevorganges im SAM angezeigt werden. Ladevorgänge, die über eine Autorisierung mit einer Bezahlkarte erfolgen, sind im Kapitel 10.1 Abrechnung mit Payment (mit Tarif), Seite 45 beschrieben. Der Ablauf des Ladevorganges wird in der Betriebsanleitung der jeweiligen Ladesäule beschrieben.

  • Seite 151: Zwei Sekunden Bis Zum Ladevorgang

    Zwei Sekunden bis zum Ladevorgang Sobald ein Fahrzeug und die Ladesäule verbunden sind und die Autorisierung erfolgreich war, wird im Display ein schwarzer zwei sekündiger Fortschrittsbalken (aufbauend von links nach rechts) dargestellt. Abbildung 12: Zwei sekündiger Fortschrittsbalken (exemplarisch) Ladevorgang Nach Ablauf dieser Zeit wechselt die Displayanzeige in die nächste Darstellung und es beginnt die Zeitmessung. Während des gesamten Ladevorgangs sind die aktuellen Informationen wie in der nachfolgenden Abbildung auf dem Display dargestellt.

  • Seite 152: Ende Des Ladevorgangs

    Ende des Ladevorgangs Nach dem Beenden des Ladevorgangs (nach ladestationsseitiger Trennung vom Fahrzeug ) werden die Informationen auf dem Display zum Zwecke einer Kontrolle dargestellt. Die Darstellung in der Anzeige kann durch Betätigen der rechten Taste um weitere 20 Sekunden verlängert werden bzw. schließt sich nach Ablauf dieser Zeitspanne jedoch auch automatisch.

  • Seite 153: Abfrage Vorheriger Ladevorgänge Mit Sam

    Abfrage vorheriger Ladevorgänge mit SAM Abfrage über Backend (nicht eichrechtlich gesichert) Mittels OCPP können über die Ladeeinrichtungssteuerung vom Backend einzelne oder alle gespeicherten Datensätze abgerufen werden. HINWEIS Die Datenabfrage vom Backend ist keine eichrechtlich gesicherte Übertragung. Die eichrechtlich sichere Datenabfrage ist nur vor Ort am Ladepunkt möglich. Abfrage vor Ort (eichrechtlich sicher) Im Rahmen der Speicherung aller Ladevorgänge kann nach Eingabe des Start- und Endwertes der Zählerstände eines konkreten Ladevorgangs selbiger aufgerufen werden.
  • Seite 154 Eingabe des Endwertes In gleicher Art und Weise wird der Endwert desselben Ladevorgangs eingegeben. Die Auswahl der Option „Prüfen“ führt zur Ausgabe der gewünschten Informationen. Abbildung 16: Eingabe des Endwertes (exemplarisch) Anzeige der gespeicherten Daten Bei korrekter Eingabe der tatsächlichen Werte werden die Informationen wie in der nachfolgenden Illustration dargestellt.
  • Seite 155 Hinweisbildschirme Eine Ladeeinrichtung inkl. der eichrechtlichen Messkapsel stellt ein komplexes System dar, an das hohe rechtliche Anforderungen gestellt werden. In bestimmten Situationen werden Hinweis-Bildschirme angezeigt, wenn während eines Ladevorgangs technische Probleme auftreten. Nachfolgende Hinweis-Bildschirme werden angezeigt, wenn während eines Ladevorganges entweder ein Stromausfall oder die Kommunikation zwischen SAM und Steuerung unterbrochen war.
  • Seite 156 Fehlerbildschirme Auch sind dauerhafte Fehlerzustände bei einer Ladeeinrichtung nicht ausgeschlossen. Nachfolgende Fehlerbildschirme sind möglich und werden hier erklärt. Abbildung 21: Eingeschränkter Betrieb (exemplarisch) Ein „Eingeschränkter Betrieb“ liegt vor, wenn • keine Energiemessungen mehr möglich sind. (z.B. Zähler arbeitet nicht korrekt) Folge: Der Ladepunkt geht auf „Außer Betrieb“.
  • Seite 157 bbildung 23: Eintrag nicht gefunden (exemplarisch) Ein Eintrag im Datenspeicher kann nicht gefunden werden, wenn • die beiden eingegebenen Start- und End-Zählerstände werden im Datensatz (Tubel) nicht gefunden. Der Bediener hat entweder falsche Werte eingegeben oder hat die Daten an einem falschen Ladepunkt (SAM) eingegeben.
  • Seite 158 Sperrbildschirm Das nachfolgende Bild stellt den Sperrbildschirm dar. Abbildung 24: Sperrbildschirm (exemplarisch) Dieser Bildschirm erscheint, wenn während der Eingabe von Messwerten, um historische Daten abzufragen, fünf Fehleingaben sich ereigneten. Diese Funktion soll einen Missbrauch vorbeugen. SAM | 03 2022-06...

  • Seite 159: Technische Daten Zur Messkapsel

    Technische Daten zur Messkapsel Die technischen Angaben sind, wenn nicht anders angegeben, für alle Gerätetypen gleich. Umgebungsbedingungen Angabe Wert Einheit Innenräume bzw. Zugelassener Montageort mind. IP34 geschützter Bereich Temperaturbereich -25 - +70 °C Luftfeuchte ≤ 95 % Mechanische/ EMV Anforderungsklasse: M1/ E2 Technische Daten des SAMs Nennbetriebsbedingungen Angabe...

  • Seite 160: Montage Des Sams

    Montage des SAMs Anschlüsse Das SAM besitzt einen 6poligen Steckanschluss für die 12 V Betriebsspannung und der 20 mA Schnittstelle, die mit der Steuerung verbunden wird. Der AC-Zähler besitzt Anschlussklemmen für die Leiter L1 – L3 und den Nullleiter. Der DC-Zähler besitzt Anschlussklemmen für die Plus und Minusleitungen, Sense-Leitungen und der Hilfsspannungsversorgung (230 VAC).

  • Seite 161: Anschluss Von Sam Und Zähler

    Anschluss von SAM und Zähler Beachten Sie bitte die nachfolgenden Sicherheitshinweise, bevor Sie das Gerät anschließen. Vorgaben für den elektrischen Anschluss • Die Versorgungsleitung muss in die bestehende Installation fest verdrahtet installiert sein und den national geltenden gesetzlichen Bestimmungen entsprechen. •...
  • Seite 162 Anschluss des Zählers an das Versorgungsnetz Abbildung 27: Anschlussschaltbild AC-Zähler Wie die Verschaltung innerhalb einer Ladesäule durchgeführt wird, entnehmen Sie bitte den Unterlagen vom Ladesäulenhersteller. SAM | 03 2022-06...

  • Seite 163: Prüfungen An Bestehende Ladeeinrichtungen Mit Verbautem Sam

    Prüfungen an bestehende Ladeeinrichtungen mit verbautem SAM Dieser Abschnitt beschreibt die Prüfprozesse für die Marktaufsicht, um die Eichrechtskonformität der Ladeeinrichtung zu überprüfen. Die Beschaffenheitsprüfung kann anhand der Abbildung aus dem Kapitel „Produktbeschreibung“ für die Ladeeinrichtung (weiter oben im Dokument) und anhand von einem gesonderten Dokument, in dem die Ladesäulenfamilien detailliert beschrieben sind, erfolgen.
  • Seite 164 100 Ziffernsprüngen der auszuwertenden Anzeige führt. Als Anzeige für die Auswertung können entweder das Display (kWh mit 2 Nachkommastellen) oder bei Durchführung durch compleo-Mitarbeiter mit geeignetem SW-Tool die intern vorhandenen Zählerwerte (kWh mit 5 Nachkommastellen) verwendet werden.

  • Seite 165: Verantwortung Des Betreibers Eines Ladesystems Mit Sam

    Verantwortung des Betreibers eines Ladesystems mit SAM Der Betreiber trägt während des Betriebs und der Montage die rechtliche Produktverantwortung für den Schutz des Anschlussnehmers, des Montagepersonals oder Dritter. Neben den Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbereich des Geräts gültigen gesetzlichen, berufsgenossenschaftlichen verbandserlassenen...

  • Seite 166: Messrichtigkeitshinweise Gemäß Ptb-Baumusterprüfbescheinigung

    Auflagen für de n Betreiber der Ladeeinrichtung Messrichtigkeitshinweise gemäß PTB-Baumusterprüfbescheinigung Auflagen für den Betreiber der Ladeeinrichtung, die dieser als notwendige Voraussetzung für einen bestimmungsgemäßen Betrieb der Ladeeinrichtung erfüllen muss. Der Betreiber der Ladeeinrichtung ist im Sinne § 31 des Mess- und Eichgesetzes der Verwender des Messgerätes.
  • Seite 167 § 33 MessEG (Zitat) § 33 Anforderungen an das Verwenden von Messwerten (1) Werte für Messgrößen dürfen im geschäftlichen oder amtlichen Verkehr oder bei Messungen im öffentlichen Interesse nur dann angegeben oder verwendet werden, wenn zu ihrer Bestimmung ein Messgerät bestimmungsgemäß...
  • Seite 168 4. Der EMSP darf nur Werte für Abrechnungszwecke verwenden, die in dem vorhandenen dedizierten Speicher in eichrechtlich gesicherten Messkapseln vorhanden sind. Ersatzwerte dürfen für Abrechnungszwecke nicht gebildet werden. 5. Der EMSP muss durch entsprechende Vereinbarungen mit dem Betreiber der Ladeeinrichtung sicherstellen, dass bei diesem die für Abrechnungszwecke genutzten Datenpakete ausreichend lange gespeichert werden, um die zugehörigen Geschäftsvorgänge vollständig abschließen zu können.

  • Seite 169: Anzeigen Des Abrechnungssystems

    10 Anzeigen des Abrechnungssystems 10.1 Abrechnung mit Payment (mit Tarif) Bezahlung via Girokarte, Kreditkarte, Google PAY, Apple PAY usw. HINWEIS Die Anzeigen bei Payment-Ladevorgängen werden eichrechtskonform angezeigt. 10.1.1 Start-Bildschirm (Idle-Modus) Anzeigen: • Ladeanschluss-Typ Abbildung 28: Start-Bildschirm 10.1.2 Anzeige nach Autorisierung Anzeigen: •...

  • Seite 170: Payment Bestandteile Datentupel

    10.1.3 Payment Bestandteile Datentupel • Zählerstand bei Start des Messvorgangs • Zählerstand bei Ende des Messvorgangs • Identifikationsnummer des Vertragspartners (Payment ID) • Dauer des Messvorgangs • Integrität/ Gültigkeit des Datensatzes • Transaktionsnummer vom SAM • Zeitstempel bei Start • Zeitstempel bei Stopp •...

  • Seite 171: Anzeigen Beim Ladevorgang

    10.1.4 Anzeigen beim Ladevorgang Die Anzeige-Sequenz (1-2-3-4) rolliert im 5-Sekunden-Takt. 2022-06 SAM | 03...

  • Seite 172: Startablauf Ladevorgang

    10.1.5 Startablauf Ladevorgang  Ladevorgang durch Vorhalten einer SAM-Display zeigt die Payment ID und den Payment-Card autorisieren. zugehörigen Tarif an.  Ladeleitung mit dem Fahrzeug verbinden. SAM-Display zeigt den Ladestart, den aktuellen Verbrauch und die aktuelle Dauer der Ladung an. SAM | 03 2022-06...

  • Seite 173: Endablauf Ladevorgang

    10.1.6 Endablauf Ladevorgang  SAM-Display zeigt den Ladestart, den Ladevorgang durch Vorhalten derselben aktuellen Verbrauch und die aktuelle Dauer Payment-Card beenden. der Ladung an. Ladeleitung von dem Fahrzeug trennen.  SAM-Display zeigt blockweise im 5- Sekunden-Takt rollierend die Zähler- und Datenstände, den Verbrauch der erfolgten Ladung, sowie den Tarif, Nutzungsgebühr- und Zeitpunkt an.

  • Seite 174: Abruf Historischer Ladedaten

    10.1.7 Abruf historischer Ladedaten Die Anzeige-Sequenz (Block 1 – Block 2) rolliert im 5-Sekunden-Takt. Anzeigen Block 1: • Start der Ladung • Ende der Ladung • Dauer der Ladung Abbildung 30: Anzeigen Block 1 Anzeigen Block 2: • Energiepreis nach Tarif •...

  • Seite 175: Abrechnung Mit Roaming (Ohne Tarif)

    10.2 Abrechnung mit Roaming (ohne Tarif) Vertragsbasiertes Laden mit RFID-Karten, Flottenkarten, Kundeneigenen RFID Karten usw. 10.2.1 Start-Bildschirm (Idle-Modus) Anzeigen: • Ladeanschluss-Typ Abbildung 32: Start-Bildschirm 10.2.2 Anzeige nach Autorisierung Roaming-Anzeigen: • Ladeanschluss-Typ • Benutzer-ID (nach Autorisierung) Abbildung 33: Autorisierung 2022-06 SAM | 03...

  • Seite 176: Anzeigen Beim Ladevorgang

    10.2.3 Anzeigen beim Ladevorgang Die Anzeigen bei Ladevorgängen über Roaming bleiben unverändert. Abbildung 34: Autorisierung 10.2.4 RFID Bestandteile Datentupel • Zählerstand bei Start des Messvorgangs • Zählerstand bei Ende des Messvorgangs • Identifikationsnummer des Vertragspartners (UID der RFID Karte) • Dauer des Messvorgangs •...

  • Seite 177: Startablauf Ladevorgang

    10.2.5 Startablauf Ladevorgang Ladevorgang durch Vorhalten einer RFID-  SAM-Display zeigt die ID-Nummer an. Card autorisieren.  Ladeleitung mit dem Fahrzeug verbinden. SAM-Display zeigt den Ladestart, den aktuellen Verbrauch und die aktuelle Dauer der Ladung an. 2022-06 SAM | 03...

  • Seite 178: Endablauf Ladevorgang

    10.2.6 Endablauf Ladevorgang  SAM-Display zeigt den Ladestart, den Ladevorgang durch Vorhalten derselben aktuellen Verbrauch und die aktuelle Dauer RFID-Card beenden. der Ladung an.  Ladeleitung von dem Fahrzeug trennen. SAM-Display zeigt die Zähler- und Datenstände, sowie den Verbrauch der erfolgten Ladung an.

  • Seite 179: Anzeigen Beim Ladevorgang

    10.2.7 Anzeigen beim Ladevorgang Die Anzeigen beim Abrufen der Ladedaten bei Roaming bleiben unverändert. Abbildung 35: Anzeigen der historischen Ladedaten Die Vorgehensweise zum Abruf der Daten ist beschrieben im Kapitel 5 Abfrage vorheriger Ladevorgänge mit SAM, Seite 29. 2022-06 SAM | 03...

  • Seite 180: Sprachauswahl

    11 Sprachauswahl Der Ladepunktbetreiber (CPO) hat die Möglichkeit, eine länderspezifische Sprache für das SAM einzustellen. HINWEIS An Ladestationen, die dem deutschen Eichrecht unterstehen, ist immer Deutsch als Grundsprache eingestellt. SAM | 03 2022-06...
  • Seite 181 Notizen 2022-06 SAM | 03...
  • Seite 182 ©2021 Compleo. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung weder ganz noch auszugsweise kopiert werden. Alle Abbildungen in diesem Dokument dienen nur als Beispiel und können von dem ausgelieferten Produkt abweichen. Alle Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung auf Seiten...
