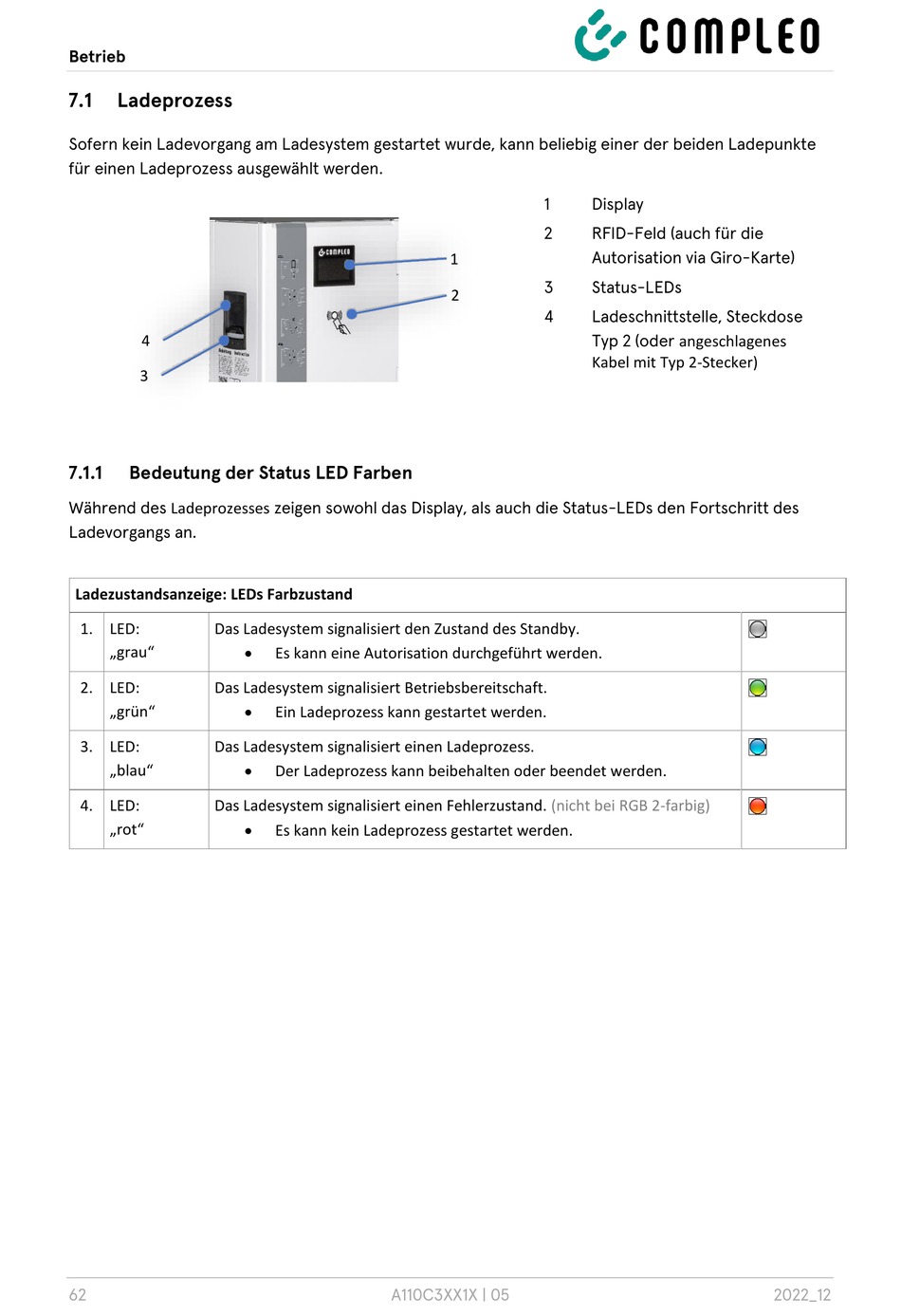

Betrieb
7.1
Ladeprozess
Sofern kein Ladevorgang am Ladesystem gestartet wurde, kann beliebig einer der beiden Ladepunkte
für einen Ladeprozess ausgewählt werden.
4
3
7.1.1
Bedeutung der Status LED Farben
Während des Ladeprozesses zeigen sowohl das Display, als auch die Status-LEDs den Fortschritt des
Ladevorgangs an.
Ladezustandsanzeige: LEDs Farbzustand
1. LED:
Das Ladesystem signalisiert den Zustand des Standby.
„grau"
2. LED:
Das Ladesystem signalisiert Betriebsbereitschaft.
„grün"
3. LED:
Das Ladesystem signalisiert einen Ladeprozess.
„blau"
4. LED:
Das Ladesystem signalisiert einen Fehlerzustand.
„rot"
62
Es kann eine Autorisation durchgeführt werden.
Ein Ladeprozess kann gestartet werden.
Der Ladeprozess kann beibehalten oder beendet werden.
Es kann kein Ladeprozess gestartet werden.
A110C3XX1X | 05
1
Display
2
RFID-Feld (auch für die
Autorisation via Giro-Karte)
1
3
Status-LEDs
2
4
Ladeschnittstelle, Steckdose
Typ 2 (oder angeschlagenes
Kabel mit Typ 2-Stecker)
(nicht bei RGB 2-farbig)
2022_12
