Installation
5.4.1
Versorgungskabel
HINWEIS
Aluminiumleiter dürfen nicht verwendet werden. Nur Kupferleiter verwenden.
Compleo DUO: Hauptschalter + N/PE-Klemmen
Interne Verdrahtung
L1
L2
L3
I
I
I
I
I
I
L1
L2
L3
Externe Verdrahtung

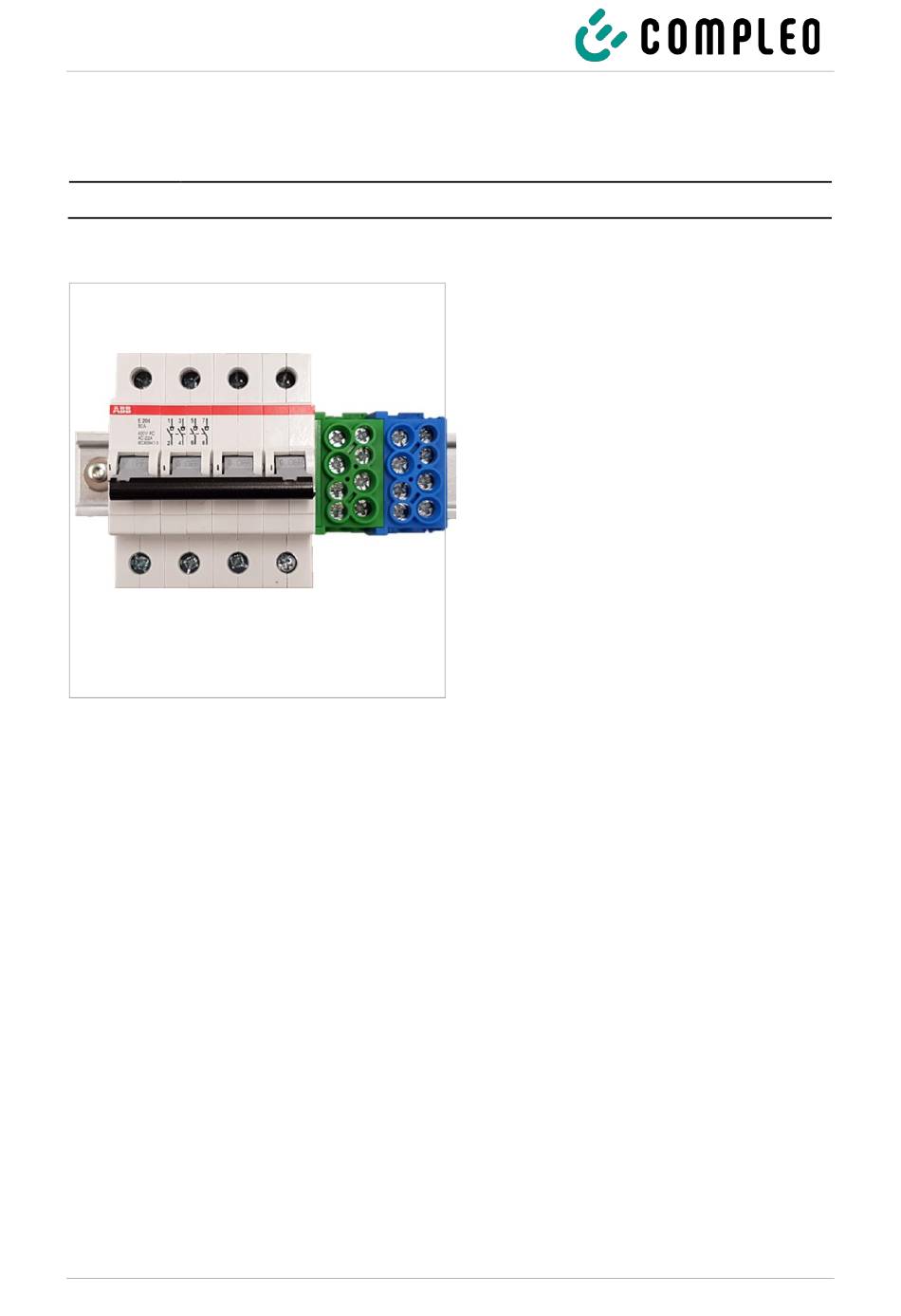

Abb. 16: Hauptschalter
38
N
N
PE
Intern
I
I
I
I
I
I
N
PE
Nicht
belegen
Abbildung ähnlich
A110C3XX1X | 05
1.
Das Versorgungskabel nach Bedarf
ablängen.
2.
Die einzelnen Adern 12 mm abisolieren und
Aderenthülsen anbringen.
3.
Alle Leiter des Versorgungskabels gemäß
nebenstehender Abbildung auf der
externen Verdrahtungsseite anschließen.
Bei dem vorliegenden
Hauptschalter (Anzugsmoment = 2,5 Nm) +
N/PE-Klemme (Anzugsmoment
M6 = 2,5 Nm, Anzugsmoment M8 = 3,5 Nm)
kann der Querschnitt der Leiter des
anzuschließenden Versorgungskabels
zwischen 2,5 und 35 mm² liegen.
Der Leiterquerschnitt ist unter
Berücksichtigung der maximalen
Ladeleistung und der Länge und der
Verlegeart des Versorgungskabels zu
wählen.
4.
Sicherstellen, dass die einzelnen Adern
richtig angeschlossen und die
Klemmschrauben laut angegebenen
Anzugsmoment angezogen sind.
5.
Entsprechend der Montagebedingungen
und der daraus resultierenden Planung
einen Überspannungs- und Blitzschutz
installieren.
6.
Alle ggf. zuvor entfernten Abdeckungen
wieder montieren.
