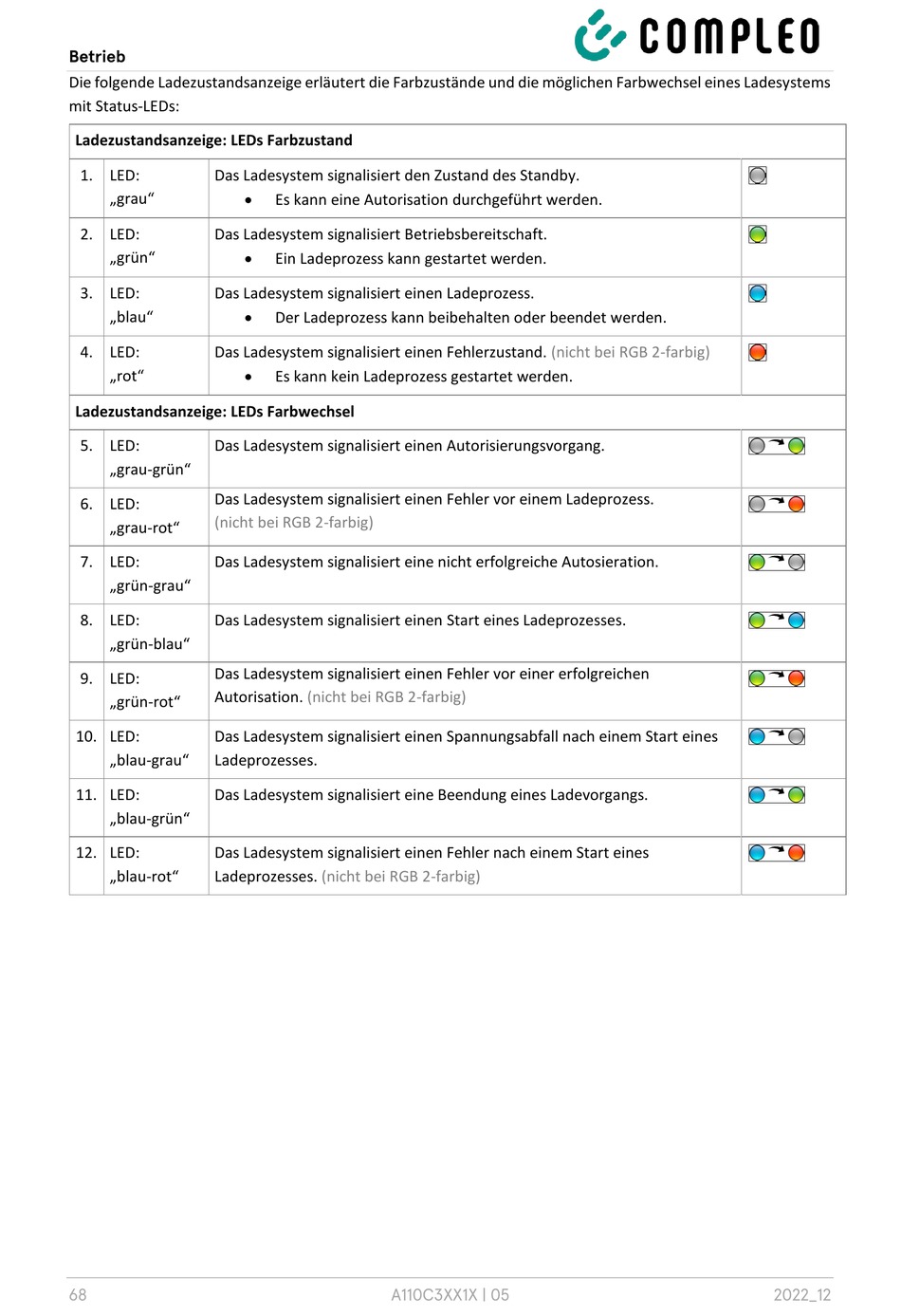

Betrieb
Die folgende Ladezustandsanzeige erläutert die Farbzustände und die möglichen Farbwechsel eines Ladesystems
mit Status-LEDs:
Ladezustandsanzeige: LEDs Farbzustand
1. LED:
Das Ladesystem signalisiert den Zustand des Standby.
„grau"
2. LED:
Das Ladesystem signalisiert Betriebsbereitschaft.
„grün"
3. LED:
Das Ladesystem signalisiert einen Ladeprozess.
„blau"
4. LED:
Das Ladesystem signalisiert einen Fehlerzustand.
„rot"
Ladezustandsanzeige: LEDs Farbwechsel
5. LED:
Das Ladesystem signalisiert einen Autorisierungsvorgang.
„grau-grün"
Das Ladesystem signalisiert einen Fehler vor einem Ladeprozess.
6. LED:
(nicht bei RGB 2-farbig)
„grau-rot"
7. LED:
Das Ladesystem signalisiert eine nicht erfolgreiche Autosieration.
„grün-grau"
8. LED:
Das Ladesystem signalisiert einen Start eines Ladeprozesses.
„grün-blau"
Das Ladesystem signalisiert einen Fehler vor einer erfolgreichen
9. LED:
Autorisation.
„grün-rot"
10. LED:
Das Ladesystem signalisiert einen Spannungsabfall nach einem Start eines
„blau-grau"
Ladeprozesses.
11. LED:
Das Ladesystem signalisiert eine Beendung eines Ladevorgangs.
„blau-grün"
12. LED:
Das Ladesystem signalisiert einen Fehler nach einem Start eines
„blau-rot"
Ladeprozesses.
68
Es kann eine Autorisation durchgeführt werden.
Ein Ladeprozess kann gestartet werden.
Der Ladeprozess kann beibehalten oder beendet werden.
Es kann kein Ladeprozess gestartet werden.
(nicht bei RGB 2-farbig)
(nicht bei RGB 2-farbig)
A110C3XX1X | 05
(nicht bei RGB 2-farbig)
2022_12
