Installation
5.3.1

Bodenmontage

Montageabfolge
1.
Geeigneten Standort auswählen.
2.
Teile und Montagematerial auf Vollständigkeit prüfen.
3.
Untergrund prüfen.
4.
Versorgungskabel verlegen.
5.
Befestigungslöcher bohren.
6.
Schraubanker einsetzen.
7.
Ladesystem platzieren und ausrichten.
8.
Versorgungskabel in Sockel einführen.
9.
Ladesystem mit Montagematerial befestigen.
10.
Elektrische Installation vorbereiten.
HINWEIS
Zwischen zwei Ladesystemen bzw. zur Stirn- oder Bedienseite eines Ladesystems sollte ein Freiraum
von ca. 1200 mm vorgesehen sein. Ist dies nicht der Fall, können Wartungs- oder Servicearbeiten oder
die Nutzung des Ladesystems nur eingeschränkt möglich sein. Von der Rückseite eines Ladesystems
bis zu anderen Objekten muss bei der Bodenmontage kein Mindestabstand eingehalten werden.

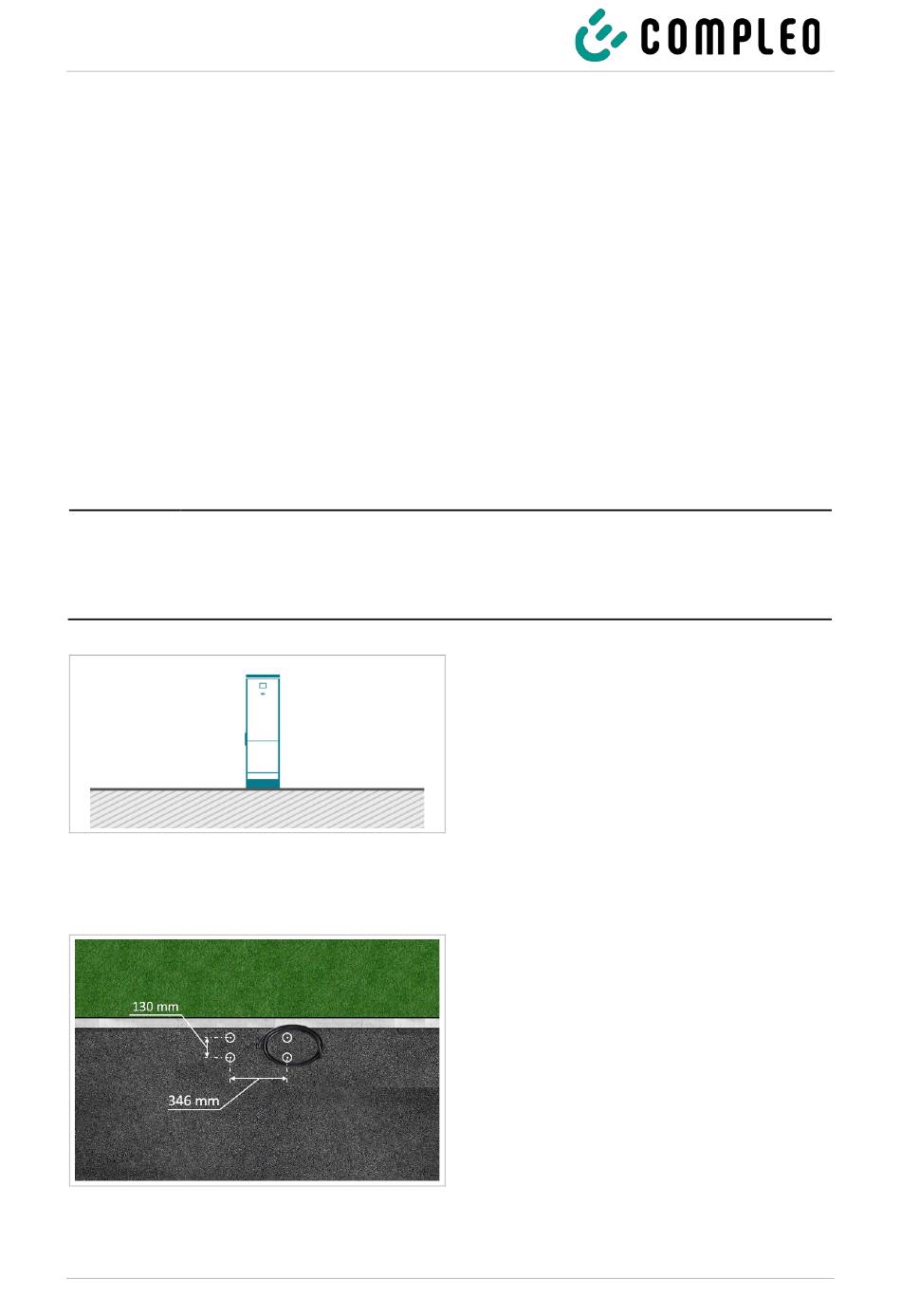

Abb. 2: Prinzipdarstellung der Montage
Abb. 3: Befestigungslöcher
26
Die Montage erfolgt auf vorbereitetem Asphalt-
oder Betonuntergrund.
Anschließend wird das Ladesystem montiert und
abschließend installiert.
Die Maße des Ladesystems sind den
Konstruktions-zeichnungen im Anhang zu
entnehmen.
Das Montagematerial zur Befestigung ist optional
im Lieferumfang enthalten.
Montagevoraussetzungen
Untergrund mit ausreichender
Schichtdicke, Konsistenz und Tragfähigkeit
Asphalt- bzw. Betonstärke des
Untergrundes mindestens 120 mm
plane Auflagefläche
Vorgaben für Bohrlöcher:
A110C3XX1X | 05
Ø der Bohrungen: 10 mm
Abstände: 130 mm und 346 mm
Tiefe: 110 mm
2022_12
