Installation

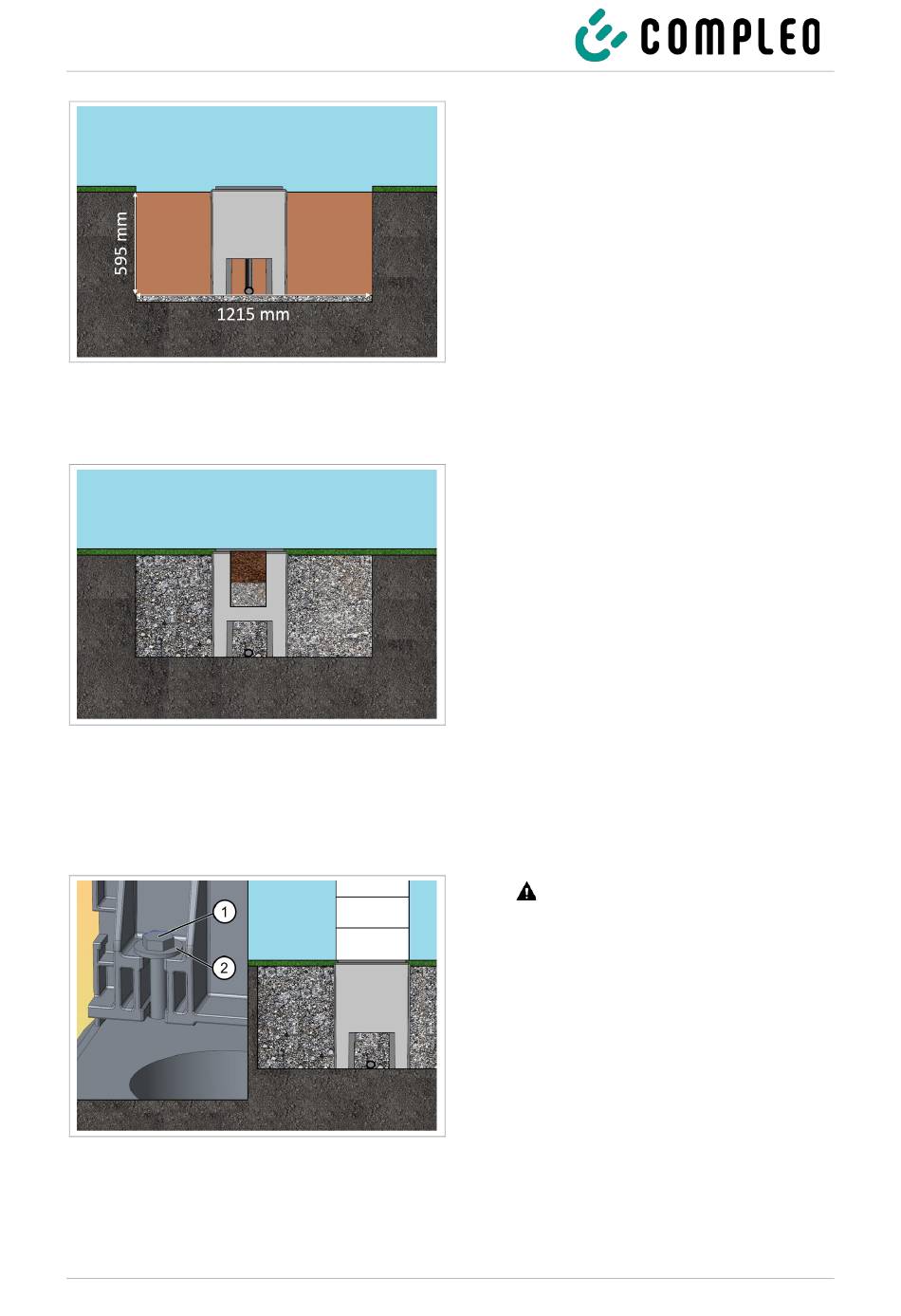

Abb. 13: Baugrube
Abb. 14: Baugrube mit Aushub aufgefüllt
Abb. 15: Ladesystem befestigen
34
Durchführung der Montage
1.
Baugrube ausheben und für standfesten
Aufbau des Ladesystems präparieren.
2.
Betonsockel mit geeignetem Hebezeug in
Baugrube einlassen.
–
–
3.
Versorgungskabel in den Sockel ein- bzw.
hindurchführen.
4.
Baugrube wieder mit Aushub auffüllen.
–
5.
Die letzten 300 mm innerhalb des Sockels
mit Sockelfüllmaterial auffüllen.
–
–
6.
Aushub um das Ladesystem herum
verdichten.
7.
WARNUNG – Quetschen von
Körperteilen durch unbeabsichtigtes
Absenken. Körperteile nicht unter
angehobener Last halten.
Ladesystem über die Bohrlöcher
positionieren und ausrichten, sodass die
Befestigungslöcher des Ladesystems mit
den Befestigungslöchern im Sockel
übereinstimmen.
8.
Versorgungskabel in Sockel einführen.
9.
Ladesystem mit vier Sechskantschrauben
M10x60 und untergelegten
Karosseriescheibe (2) festschrauben.
–
A110C3XX1X | 05
Zur Orientierung und Ausrichtung
sind am Sockel die Oberkante des
Bodenniveaus und die Bedienseite
des Ladesystems gekennzeichnet
Sockel ragt 20 mm aus dem Erdreich
Darauf achten, dass die Füllung der
Grube das umliegende Bodenniveau
erreicht.
½ Sack Füllmaterial (Fa.Compleo)
Die Verwendung des Füllmaterials ist
zwingend erforderlich, da es das
Eindringen von Feuchtigkeit in das
Ladesystem aus dem Erdreich
reduziert.
Das Montagematerial ist im
Lieferumfang enthalten.
(1)
2022_12
