6.1
Prüfung des Ladesystems

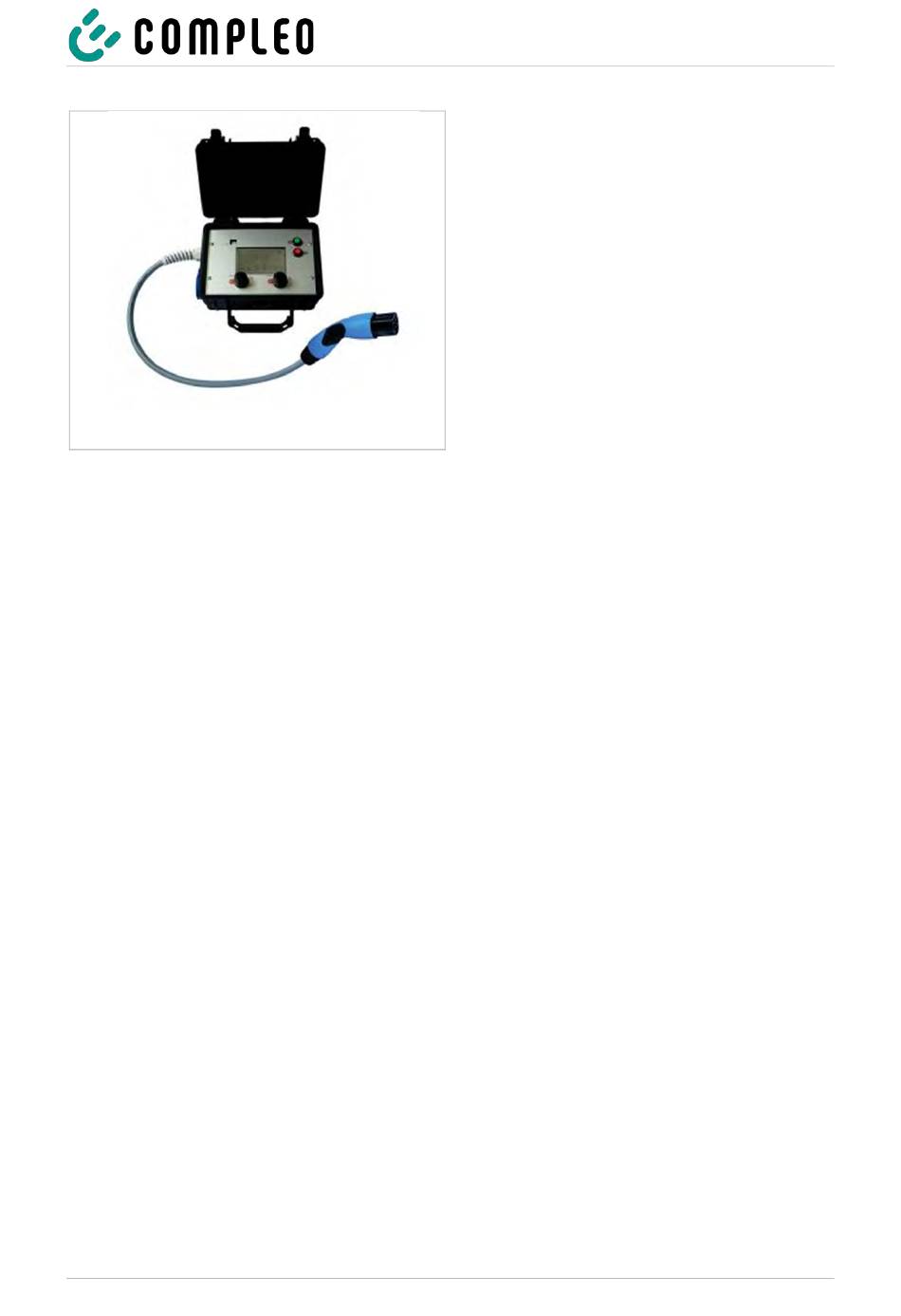

Abb. 30: Funktionssimulator
6.2
Systemhochlauf
Nachdem die korrekte Installation des Ladesystems durchgeführt wurde, kann das System gestartet
werden.
1.
Spannungsversorgung einschalten.
2.
Leitungs- und Fehlerstromschutzschalter einschalten.
Der Systemhochlauf beginnt.
Je nach Typ des Ladesystems, der Konfiguration und Produktbeschaffenheit kann die Dauer des
Systemhochlaufs variieren. Der erfolgreiche Abschluss des Systemhochlaufs wird gemäß der
Konfiguration und dem Produktumfang des Ladesystems mittels der Status-LEDs oder des Displays
angezeigt. Die mittlere Hochlaufzeit beträgt ca. 60 Sekunden.
Der erfolgreiche Systemhochlauf wird bei einem Ladesystem mit Display mit der „Betriebsbereit" für
den jeweiligen Ladepunkt angezeigt.
2022-11
Die Funktionalität des installierten Ladesystems
kann wahlweise mit einem Fahrzeug oder mit
einem Funktionssimulator geprüft werden.
Mit dem Funktionssimulator ist es möglich, die
Funktionen eines Elektrofahrzeugs nachzubilden
und die Funktionalität eines Ladesystems bzw.
eines Ladepunktes zu überprüfen.
Die Abbildung zeigt beispielhaft einen
Funktionssimulator zur Prüfung eines AC-
Ladesystems bzw. AC-Ladepunktes.
Für alle messtechnischen Prüfungen muss ein
weiteres geeignetes Prüfgerät verwendet werden.
A00AA12101.11 | 04
51
