Installation
46
–
8.

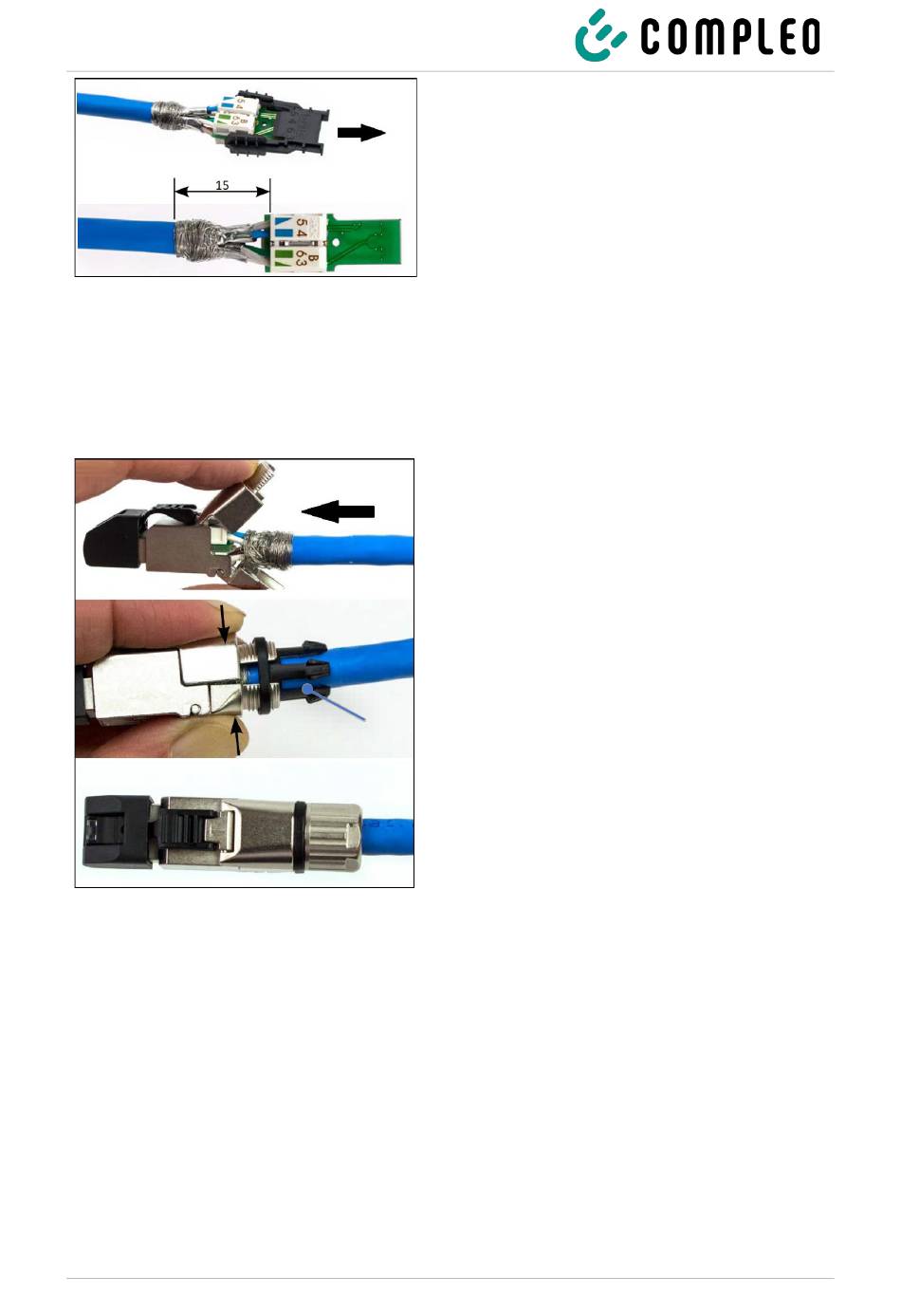

Die aus dem Adernmanager
überstehenden Adern mit einem
Elektroschneider abschneiden, sodass die
Enden bündig abschließen.
Der Überstand darf maximal 0,5 mm
9.
Schwarze Kappe vom Kabelmanager
abziehen.
10.
Adernmanager in das RJ45-
Steckverbindergehäuse einschieben.
11.
Der Verschluss um den aufgewickelten
Geflechtschirm schließen.
Darauf achten, dass keine Litzen des
Geflechtschirms aus dem Steckerverbinder
herausragen.
12.
Klemmkäfig (1) als Zugentlastung auf den
Verschluss des Steckverbinders
aufschieben.
1
12.
Verschraubung an den Steckverbinder
anbringen. Das aufzuwendende
Drehmoment beträgt ca. 1 Nm und kann
mit einem Gabelschlüssel der Größe SW13
aufgeführt werden.
A110C3XX1X | 05
Der Abstand zwischen dem Anfang
des aufgewickelten Geflechtschirms
und dem Adernmanager darf
maximal 15 mm betragen.
betragen.
