3.3
Bestimmungsgemäßer Gebrauch
Das SAM dient der Erfassung, Speicherung, Anzeige und Überprüfung der Zählerstands- und
Kundenidentifikationsdaten für Ladepunkte in Ladestationen für Elektrofahrzeuge. Pro Ladepunkt wird ein SAM
eingesetzt. Das SAM ist eine Messkapsel und besteht aus dem Anzeige-
elektronischen Energiezähler. Es zeigt die ermittelten Daten an und speichert diese dauerhaft im Gerät selbst.
Das SAM ist für die Montage an einer Wand bzw. für eine Ladesäule konstruiert und ist wettergeschützt zu
installieren. Zu dem bestimmungsgemäßen Gebrauch des Produktes gehört auch die Einhaltung aller Angaben in
dieser Anleitung. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung
gilt als Fehlgebrauch.
Auch sind in jedem Fall die angegebenen Umgebungsbedingungen für dieses Produkt einzuhalten (siehe auch
Kapitel „Technische Daten"). Das SAM wurde unter Beachtung der entsprechenden Sicherheitsnormen
entworfen, hergestellt und erprobt.
Bei Beachtung der sicherheitstechnischen Hinweise und dem bestimmungsgemäßen Gebrauch gehen vom
Produkt im Normalfall keine Gefahren in Bezug auf Sachschäden oder für die Gesundheit von Personen aus.
Bei Missachtung der in dieser Anleitung enthaltenen Anweisungen können Gefahrenquellen geschaffen oder
Sicherheitseinrichtungen unwirksam gemacht werden. Weiterhin sind für den jeweiligen Einsatzfall die örtlichen
Sicherheits- und Unfallverhütungsvorschriften zu beachten.
Das Kapitel „Verantwortung des Netzbetreibers mit SAM" ist ebenfalls zu beachten.
3.4
Bedienelemente und Anzeige
Das nachfolgende Bild zeigt eine Zuordnung der wesentlichen Komponenten des SAMs.

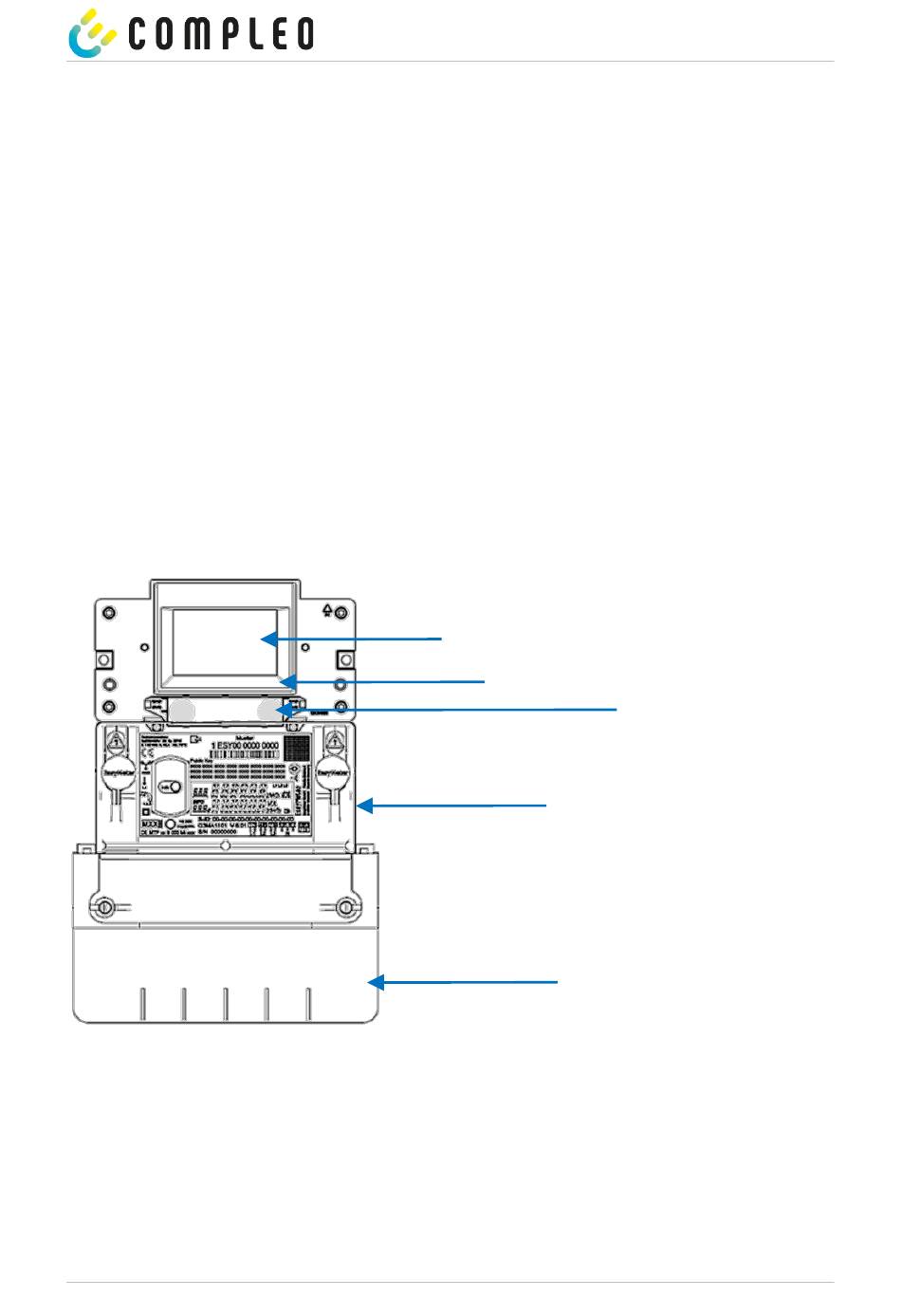

Abbildung 1: SAM Übersichtsbild (beispielhaft)
Display:
Displayrahmen:
Bedienelement:
Energiezähler:
Anschlussdeckel:
2022-06
Display
Displayrahmen
Dient zur Kundenanzeige über den aktuellen Ladevorgang und zur Anzeige historischer
Ladevorgänge.
Beschriftet mit typbezogenen Daten.
Über zwei Tasten kann das SAM bedient werden.
Dient zur Messung der entnommenen elektrischen Energie.
Hinter dem Anschlussdeckel befinden sich die Anschlussklemmen für den
Netzanschluss und Ladestrom.
Bedienelement
Energiezähler
Anschlussdeckel
SAM | 03
Speichermodul und einem
&
