Installation
30

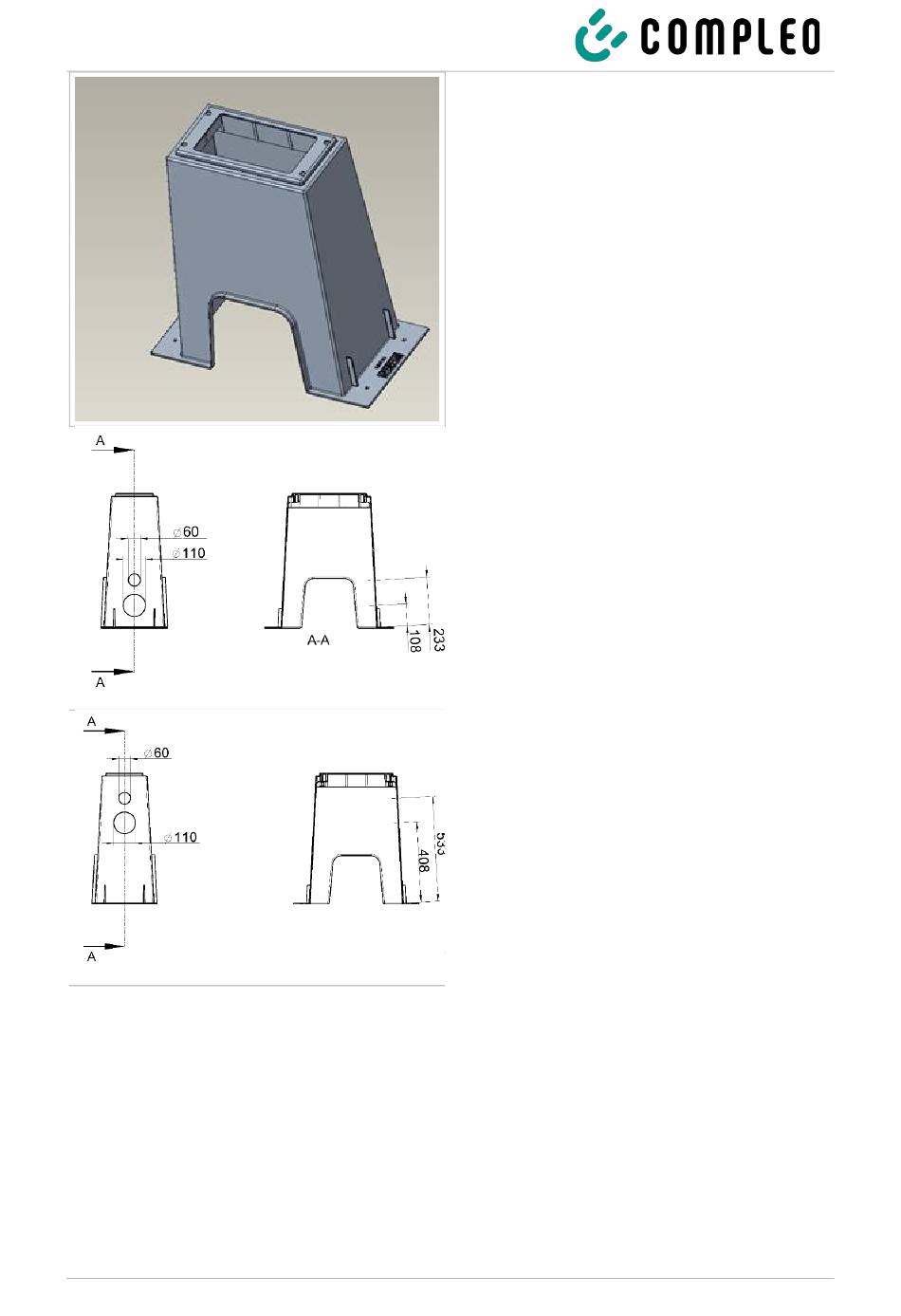

Die Versorgungs- und Datenkabel können durch
die Öffnung im Sockel vorne, hinten oder oben
hindurchgeführt werden.
An der Sockelseite können mit einem passenden
Bohrer zusätzliche Bohrungen für die
Kabeleinführungen eingebracht werden.
Durchmesser der Bohrungen:
60 mm (Datenkabel)
110 mm (Versorgungskabel)
Höhe der Bohrungen:
108 mm (Versorgungskabel)
233 mm (Datenkabel)
oder
408 mm (Versorgungskabel)
533 mm (Versorgungskabel)
Bei der Bohrung darauf achten, dass das SMC
nicht delaminiert wird.
A110C3XX1X | 05
2022_12
