8.7.20 Ein- und Abschaltdrehzahl der Pumpen (4.2.8)
Beschreibung
Mithilfe dieser Funktion wird das Ein- und Ausschalten von Pum-
pen geregelt. Es gibt zwei Optionen:
1. Berechnete Drehzahl verwendenDiese Funktion stellt sicher,
dass im Hinblick auf den Energieverbrauch immer die opti-
male Anzahl an Pumpen läuft und dabei jeweils ein
gewünschter Betriebspunkt erreicht wird. Die CU 352 berech-
net die erforderliche Anzahl an Pumpen und deren Drehzahl.
Um diese Funktion nutzen zu können, muss der Differenz-
druck an der Pumpe mit einem Differenzdrucksensor oder je
einem auf der Zulauf- und Druckseite angebrachten Druck-
sensor gemessen werden. Wurde die Einstellung "Berechnete
Drehzahl" ausgewählt, ignoriert die CU 352 den eingestellten
Prozentwert.
2. Feste Drehzahl verwendenDie Pumpen werden bei den Dreh-
zahlen ein- und ausgeschaltet, die vom Bediener eingestellt
wurden.
1. Berechnete Drehzahl verwenden

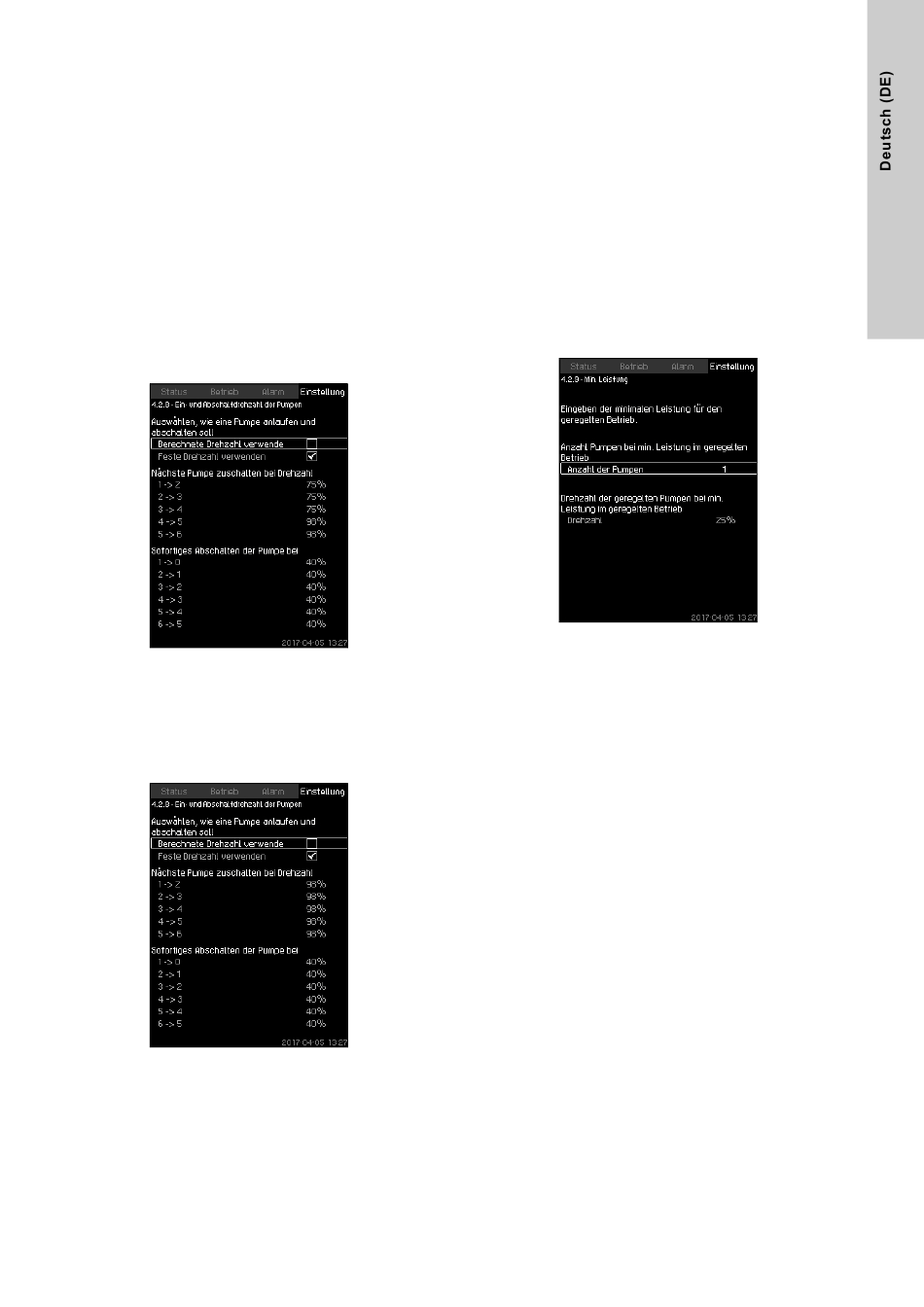

Abb. 59 Berechnete Drehzahl verwenden
Einstellungen über das Bedienfeld
•
Einstellung > Pumpenkaskadensteuerung > Ein- und
Abschaltdrehzahl der Pumpen > Berechnete Drehzahl verwen-
den.
2. Feste Drehzahl verwenden
Abb. 60 Feste Drehzahl verwenden
Einstellungen über das Bedienfeld
•
Einstellung > Pumpenkaskadensteuerung > Ein- und
Abschaltdrehzahl der Pumpen.
•
Wählen Sie Folgendes aus: Feste Drehzahl verwenden.
•
Stellen Sie Folgendes ein: Nächste Pumpe zuschalten bei
Drehzahl > 1 -> 2.
1. Stellen Sie die Drehzahl als Prozentwert ein.
2. Stellen Sie die anderen Pumpen auf dieselbe Weise ein.
3. Wählen Sie Folgendes aus: Sofortiges Abschalten der Pumpe
bei > 1 -> 0.
4. Stellen Sie die Drehzahl als Prozentwert ein.
5. Stellen Sie die anderen Pumpen auf dieselbe Weise ein.
Werkseinstellung
Die Funktion ist auf "Berechnete Drehzahl verwenden" einge-
stellt.
8.7.21 Min. Leistung (4.2.9)
Abb. 61 Min. Leistung
Beschreibung
Diese Funktion gewährleistet eine Umwälzung in der Anlage.
Bitte beachten Sie, dass die Stoppfunktion, wenn sie aktiviert ist,
Auswirkungen auf diese Funktion haben kann. Siehe Abschnitt
8.7.24 Stoppfunktion
(4.3.1). Dazu gehören z. B.:
•
Wird keine Pumpe ausgewählt, kann die Stoppfunktion die
Pumpe abschalten, wenn kein oder nur wenig Wasser entnom-
men wird.
•
Wurden Pumpen ausgewählt, ist die Stoppfunktion nicht akti-
viert.
Einstellungen über das Bedienfeld
•
Einstellung > Pumpenkaskadensteuerung > Min. Leistung.
1. Stellen Sie Folgendes ein:
•
Anzahl der Pumpen
•
Drehzahl.
Werkseinstellung
Die Anzahl der Pumpen ist auf 0 gesetzt. Die Drehzahl im gere-
gelten Betrieb ist auf 25 % eingestellt.
