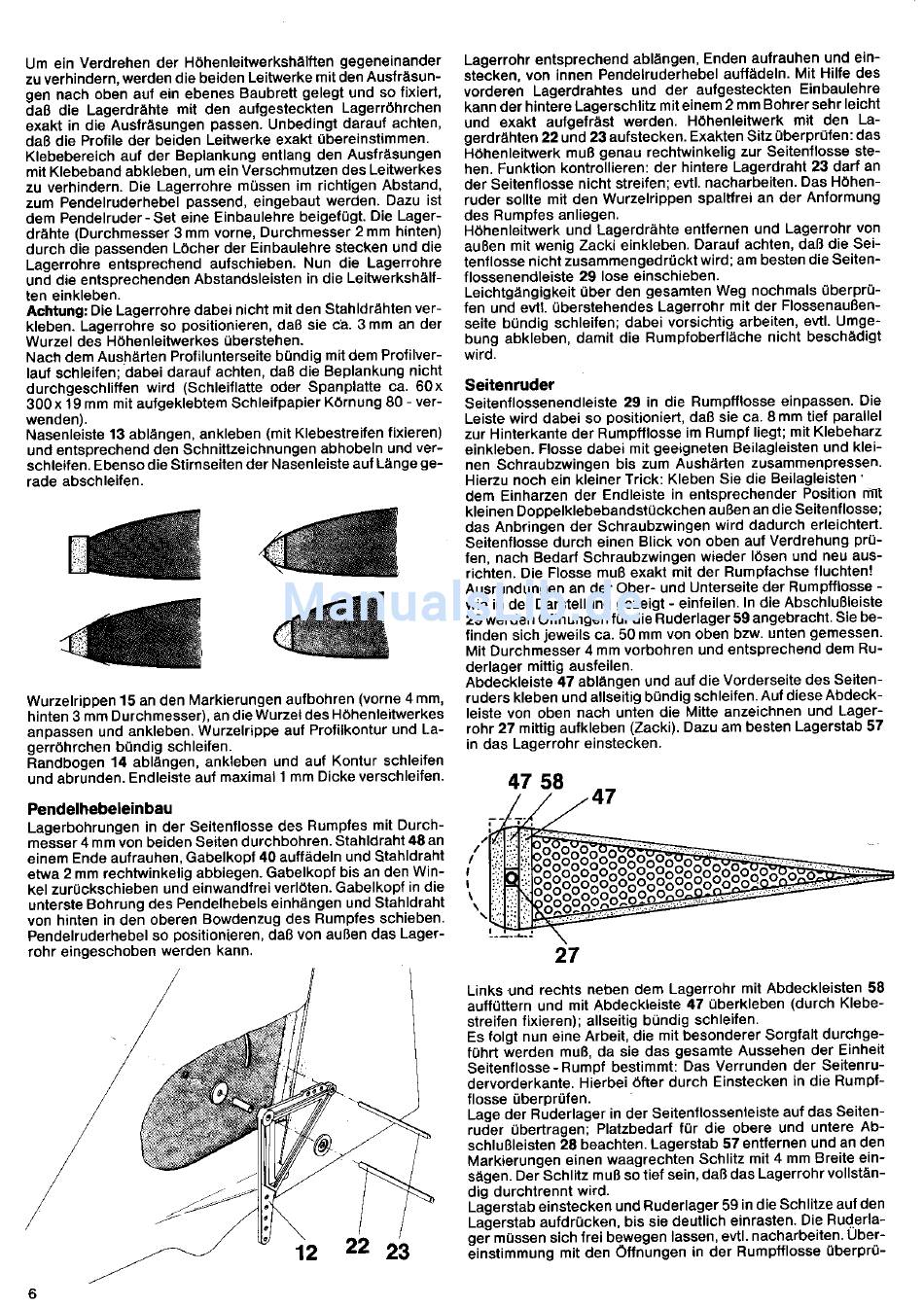

Um ein Verdrehen der Höhenleitwerkshältten
gegeneinander
zu verhindern, werden die beiden Leitwerke mit den Austräsun-
gen nach oben auf ein ebenes Baubrett gelegt und so fixiert'
daß die Lagerdrähte mit den aufgesteckten Lagerröhrchen
exakt in die Austräsungen passen. Unbedingt darauf achten,
daß die Prolile der beiden Leitwerke exakt Übereinstimmen.
Klebebereich auf der Beplankung entlang den Ausfräsungen
mit Klebeband abkleben, um ein Verschmutzen des Leitwerkes
zu verhindern. Die Lagerrohre müssen im richtigen Abstand'
zum Pendelruderhebel passend, eingebaut werden. Dazu ist
dem Pendelruder - Set eine Einbaulehre beigefügt. Die Lager-
drähte (Durchmesser 3 mm vorne, Durchmesser 2 mm hinten)
durch die oassenden Löcher der Einbaulehre stecken und die
Lagerrohre entsprechend autschieben. Nun die Lagerrohre
und die entsorechenden Abstandsleisten in die Leitwerkshäll-
ten einkleben.
Achtung: Oie Lagerrohre dabei nicht mit den Stahldrähten ver-
kleben. Lagerrohre so positionieren, da8 sie cä. 3 mm an der
Wurzel des Höhenleitwerkes überstehen.
Nach dem Aushärten Profilunterseite bündig mit dem Profilver-
laut schleifen; dabei daraul achten, daß die Beplankung nicht
durchgeschliffen wird (Schleiflatte oder Spanplatte ca. 60x
300x 19 mm mit autgeklebtem Schleifpapier Körnung 80 - ver-
wenden).
Nasenleiste 13 ablängen, ankleben (mit Klebestreifen fixieren)
und entsprechend den Schnittzeichnungen
abhobeln und ver-
schleifen. Ebenso die Stirnseiten der Nasenleiste auf Länge ge-
rade abschleifen.
Wurzelrippen 15 an den Markierungen aufbohren (vorne 4 mm,
hinten 3 mm Durchmesser), an die Wurzel des HÖhenleitwerkes
anoassen und ankleben. Wurzelrippe auf Profilkontur und La-
gerröhrchen bündig schleifen.
Randbogen 14 ablängen, ankleben und auf Kontur schleifen
und abründen. Endleiste auf maximal 1 mm Dicke verschleifen.
Pendelhebeleinbau
Lagerbohrungen in der Seitenflosse des Rumpfes mit Durch-
messer 4 mm von beiden Seiten durchbohren. Stahldraht 48 an
einem Ende aufrauhen, Gabelkopf 40 auttädeln und Stahldraht
etwa 2 mm rechtwinkelig abbiegen. Gabelkopf bis an den Win-
kel zurückschieben und einwandfrei verlöten. Gabelkopf in die
unterste Bohrung des Pendelhebels einhängen und Stahldraht
von hinten in den oberen Bowdenzug des Rumpfes schieben.
Pendelruderhebel so Dositionieren, daß von außen das Lager-
rohr eingeschoben werden kann.
Lagerrohr entsprechend ablängen, Enden autrauhen und ein-
stecken, von innen Pendelruderhebel auffädeln. Mit Hilfe des
vorderen Lagerdrahtes und der aulgesteckten Einbaulehre
kann der hintere Lagerschlitz miteinem 2 mm Bohrersehr leicht
und exakt aufgefräst werden. Höhenleitwerk mit den La-
gerdrähten 22 und 23 aufstecken. Exakten Sitz ilberprüfen: das
Höhenleitwerk muß genau rechtwinkelig zur Seitenflosse ste-
hen. Funktion kontrollieren: der hintere Lagerdraht 23 darf an
der Seitenflosse nicht streifen; evtl. nacharbeiten. Oas Höhen-
ruder sollte mit den Wurzelrippen spaltfrei an der Anformung
des Rumpfes anliegen.
Höhenleitwerk und Lagerdrähte entfernen und Lagerrohr von
außen mit wenig Zacki einkleben. Darauf achten, daß die Sei-
lenflosse nicht zusammengedrückt
wird; am besten die Seiten-
f lossenendleiste 29 lose einschieben.
Leichtgängigkeit über den gesamlen Weg nochmals überprü-
fen und evtl. überstehendes Lagerrohr mit der Flossenaußen-
seite bündig schleifen; dabei vorsichtig arbeiten, evtl. Umge-
bung abkleben, damit die Rumpfoberfläche nicht beschädigt
wird.
Seitenruder
Seitenflossenendleiste
29 in die Rumpfflosse einpassen. Die
Leiste wird dabei so oositioniert, daß sie ca. 8 mm tief parallel
zur Hinterkante der Rumpfflosse im Rumpf liegt; mit Klebeharz
einkleben. Flosse dabei mit geeigneten Beilagleisten und klei-
nen Schraubzwingen bis zum Aushärten zusammenpressen.
Hierzu noch ein kleiner Trick: Kleben Sie die Beilagleisten
'
dem Einharzen der Endleiste in entsprechender Position rfit
kleinen Doppelklebebandstückchen
außen an die Seitenflosse;
das Anbringen der Schraubzwingen wird dadurch erleichtert.
Seitenftosse durch einen Blick von oben aul Verdrehung prü-
fen, nach Bedarf Schraubzwingen wieder lösen und neu aus-
richten. Die Flosse muß exakt mit der Rumpfachse f luchten!
Ausrundungen an der Ober- und Unterseite der Rumpfflosse -
wie in der Darstellung gezeigt - einfeilen. In die Abschlußleiste
29 werden Ötfnungen für die Ruderlager 59 angebracht. Sie be-
finden sich jeweils ca. 50 mm von oben bzw. unten gemessen.
Mit Durchmesser 4 mm vorbohren und entsprechend dem Ru-
derlager mittig ausfeilen.
Abdeckleiste 47 ablängen und auf die Vorderseite des seiten-
ruders kleben und allseitig bündig schleifen. AUI diese Abdeck-
leiste von oben nach unten die Mitte anzeichnen und Lager-
rohr 27 mittig aufkleben (Zacki). Dazu am besten Lagerstab 57
in das Lagerrohr einstecken.
47 58
I
Links und rechts neben dem Lagerrohr mit Abdeckleisten 58
aulfüttern und mit Abdeckleiste 47 überkleben (durch Klebe-
streifen lixieren); allseitig bündig schleifen
Es folgt nun eine Arbeit, die mit besonderer Sorgtalt durchge-
tührt werden muß, da sie das gesamte Aussehen der Einheit
Seitenflosse - Rumpf bestimmt: Das Verrunden der Seitenru-
dervorderkante. Hierbei öfter durch Einstecken in die RumpF
tlosse überorülen.
Lage der Ruderlager in der Seitenflossenleiste
auf das Seiten-
ruder übertragen; Platzbedarf für die obere und untere Ab-
schluBleisten 28 beachten. Lagerstab 57 entfernen und an den
Markierungen einen waagrechten Schlitz mit 4 mm Breite ein-
sägen. DeiSchlitz muß so tief sein, daß das Lagerrohr vollstän-
dig durchtrennt wird.
Lagerstab einstecken und Ruderlager 59 in die Schlitze auJ den
Laäerstab aufdrücken, bis sie deutlich einrasten. Die Bud-erla-
oeimüssen sich frei bewegen lassen, evtl. nacharbeiten. Uber-
öinstimmung mit den Öffnungen in der Rumptflosse überprü-
27
