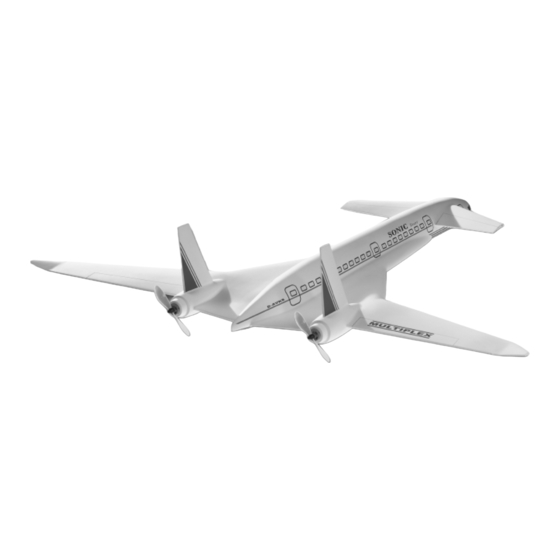

Multiplex Sonic liner 21 4190 Bauanleitung
Verwandte Anleitungen für Multiplex Sonic liner 21 4190
Inhaltszusammenfassung für Multiplex Sonic liner 21 4190
- Seite 1 mit Antriebssatz Best.-Nr. 21 4190 Komplett Modell Best.-Nr. 26 4190 Bauanleitung Building instructions Notice de construction Instruzioni di montaggio Instrucciones de montaje...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise ☺ Prüfen Sie vor jedem Start den festen Sitz des Motors und der Luftschrauben - insbesondere nach dem Transport, härteren Landungen sowie Abstürzen. Prüfen Sie ebenfalls vor jedem Start den festen Sitz und die richtige Position der Tragflächen auf dem Rumpf. - Seite 3 Sonic Liner Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX - Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hof- fen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind. Sollte ein Bauteil einmal nicht in Ordnung sein, sind wir nach Überprüfung gern zur Nachbesserung oder zum Umtausch bereit.
-
Seite 4: Montage Des Modells
Wichtiger Hinweis Motoreneinbau: Die Motoren sind vorentstört, trotzdem Dieses Modell ist nicht aus Styropor ™! Daher sind erweitern wir sicherheitshalber die Entstörung. Löten Verklebungen mit Weißleim oder Epoxy nicht mög- Sie dazu je einen Kondensator 70 vom Motoranschluss lich. Verwenden Sie nur Cyanacrylatkleber, vorzugs- zum Motorgehäuse und einen Kondensator über die weise in Verbindung mit Aktivator (Kicker). - Seite 5 10. Kabel verlegen und RC-Komponenten einbauen Prüfen Sie vor jedem Start der sicheren Die Kabel im Kabelkanal verlegen und mit Klebeband Sitz des Akkus! verschließen. An die spätere Position der RC- Kompo- nenten das Klettband (Hakenseite) einkleben. Der Haft- Die Empfangsantenne wird durch die durchstoßene kleber des Klettbands ist nicht ausreichend, daher das Rumpfwand im Tragflächenkanal verstaut und mit Kle- Band zusätzlich mit Sekundenkleber nachkleben.
- Seite 6 Garantie für die nächste Flugminute. Trimmschieber am Sender so einstellen, dass das Mo- dell geradeaus fliegt. Wir, das MULTIPLEX -Team, wünschen Ihnen beim Bauen und später beim Fliegen viel Freude und Erfolg. MULTIPLEX Modellsport GmbH &Co. KG Produktbetreuung und Entwicklung...
- Seite 7 BK SONIC-Liner und Komplett-Modell SONIC-Liner Lfd. Stück Bezeichnung Material Abmessungen Rumpf / Tragfläche Elapor geschäumt Fertigteil Rumpfnase oben Elapor geschäumt Fertigteil Rumpfnase unten Elapor geschäumt Fertigteil Tragfläche links Elapor geschäumt Fertigteil Tragfläche rechts Elapor geschäumt Fertigteil Höhenleitwerk (Canard) Elapor geschäumt Fertigteil Seitenleitwerk links Elapor geschäumt...
- Seite 28 MULTIPLEX Modellsport GmbH & Co. KG Neuer Weg 2 D-75223 Niefern-Öschelbronn www. multiplex-rc.de...
- Seite 29 40(2x) 23(6x) 41 (2x) 32 (2x) 36 (2x) 22 (6x) Abb. 1...
- Seite 30 31 (2x) 26(4x) 27(4x) 25 (4x) 28 (4x) 24 (4) Abb. 1b Abb. 2...
- Seite 31 Abb. 3 Abb. 4 22 (6x) Abb. 5...
- Seite 32 Abb. 6b 41(2x) Abb.6 Abb.7...
- Seite 33 Abb. 9 Abb.8 Abb. 10...
- Seite 34 Controler Accu Battery Abb. 11 Abb.12 Abb. 13...
- Seite 35 Abb. 14 Abb. 15 Abb.16...
- Seite 36 23 (6x) Abb. 17 Abb. 18 Abb. 19 Abb. 20...
