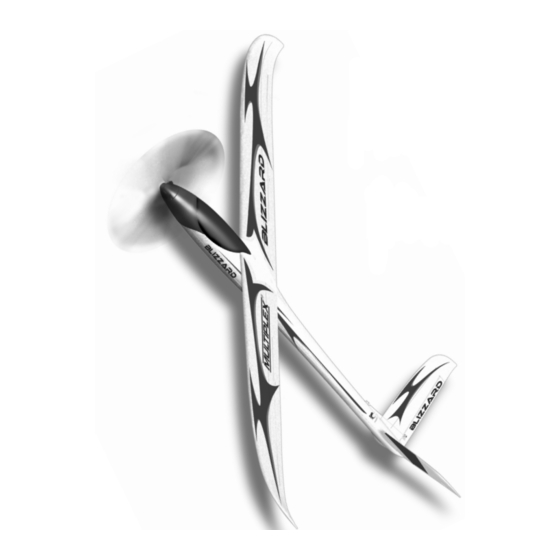

Inhaltszusammenfassung für Multiplex Blizzard
- Seite 1 MULTIPLEX Brushless-Antrieb # 33 2639 oder Tuning # 33 2643 BK / KIT Blizzard # 21 4233 Bauanleitung 3 ... 8 Notice de construction 9 ... 14 Building instructions 15 ... 26 Instruzioni di montaggio 27 ... 32 Instrucciones de montaje 33 ...
- Seite 2 Sicherheitshinweise Prüfen Sie vor jedem Start den festen Sitz des Motors und der Luftschraube - insbesondere nach dem Transport, härteren Landungen sowie Abstürzen. Prüfen Sie ebenfalls vor jedem Start den festen Sitz und die richtige Position der Tragflächen auf dem Rumpf. Akku erst einstecken, wenn Ihr Sender eingeschaltet ist und Sie sicher sind, daß...
- Seite 3 Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX - Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach Stückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind.
-
Seite 4: Wichtiger Hinweis
5. Servoeinbau (Rumpf) vorbereiten Holmgurte direkt vor dem Einkleben mit dem Seitenschneider Das Modell Blizzard hat ein V-Leitwerk, es kann mit einem Servo zu . Die ca. Längen finden Sie in der Stückliste. angesteuert werden (nur Funktion „Höhe“) - dann entfällt das Freischneiden nach Abb. - Seite 5 Sie die Servohutzen 44+45 ein. bogen vorbiegen. Abb. 23 Abb. 31 Als besondere Maßnahme zur Erhöhung der Torsionsfestigkeit 23. Ausbau als Segler werden auf der Ober- und Unterseite Diagonalgurte 11.9 in Form Wer mit dem Blizzard am Hang fliegen will kann zunächst mit...
- Seite 6 ausgeschaltetem Antrieb segeln und hat immer, falls es mal Flap: 2 mm nach unten nicht so „geht“, eine Heimkehrhilfe dabei. Will man jedoch auch Spoiler: 12 mm nach oben schwache Aufwinde nutzen oder ist ein eingefleischter Segler- Snapflap 2 mm nach oben fan kann man nicht den Einbau eines Motors akzeptieren.
- Seite 7 äußere Einflüsse gestört werden kann. Auch langjährige, unfallfreie Flugpraxis ist keine Garantie für die näch- ste Flugminute. Wir, das MULTIPLEX -Team, wünschen Ihnen beim Bauen und später beim Fliegen viel Freude und Erfolg. MULTIPLEX Modellsport GmbH &Co. KG...
- Seite 8 KIT Blizzard Lfd. Stück Bezeichnung Material Abmessungen Bauanleitung KIT Papier 80g/m² DIN-A4 Dekorbogen bedruckte Klebefolie 330 x 700mm Rumpfhälfte links Elapor geschäumt Fertigteil Rumpfhälfte rechts Elapor geschäumt Fertigteil Tragfläche links Elapor geschäumt Fertigteil Tragfläche rechts Elapor geschäumt Fertigteil V-Leitwerk links Elapor geschäumt...
- Seite 18 Abb. 1 Abb. 2...
- Seite 19 Strecker M6 grün # 8 5213 11.5 Abb. 04 Abb. 03 11.8 Abb. 06 Abb. 05 Abb. 08 Abb. 07 Abb. 09 Abb. 10...
- Seite 20 11.2 Abb. 11 Abb. 12 11.1 11.1 Abb. 13 Abb. 14 11.6 Abb. 16 Abb. 15 11.7 Abb. 17 Abb. 18...
- Seite 21 Abb. 20 Abb. 19 11.3 Abb. 21 Abb. 22 6 x 11.9 11.4 Abb. 23 Abb. 24 4x 11.9 Abb. 26 Abb. 25...
- Seite 22 Buchse M6 grün # 8 5214 Abb. 27 Abb. 28 Oberseite Top side Abb. 29 Abb. 30 Abb. 32 Abb. 31 Antriebssatz / Powerset Antriebssatz / Powerset TUNING # 33 2643 # 33 2639 Abb. 33 Abb. 34...
- Seite 23 Abb. 35 Abb. 36 Akku Controler Motor 70 mm Abb. 37 Abb. 38 Abb. 39...
- Seite 39 Ersatzteile (bitte bei Ihrem Fachhändler bestellen) Replacement parts (please order from your model shop) Pièces de rechanges (S.V.P. à ne commander que chez votre revendeur) Parti di ricambio (da ordinare presso il rivenditore) Repuestos (por favor, diríjase a su distribuidor) 22 4143 Rumpf Fuselage...
- Seite 40 Plastic parts set incl. canopy Parti in materiale plastico con capottina piezas de plástico con cabina Kleber Empfehlung! Recommended adhesive! Colle conseillée! Colla cnsigliata! cola recomendada ! 59 2727 Zacki ELAPOR MULTIPLEX Modellsport GmbH & Co.KG Westliche Gewerbestrasse 1 D-75015 Bretten-Gölshausen www.multiplex-rc.de...
