3.5

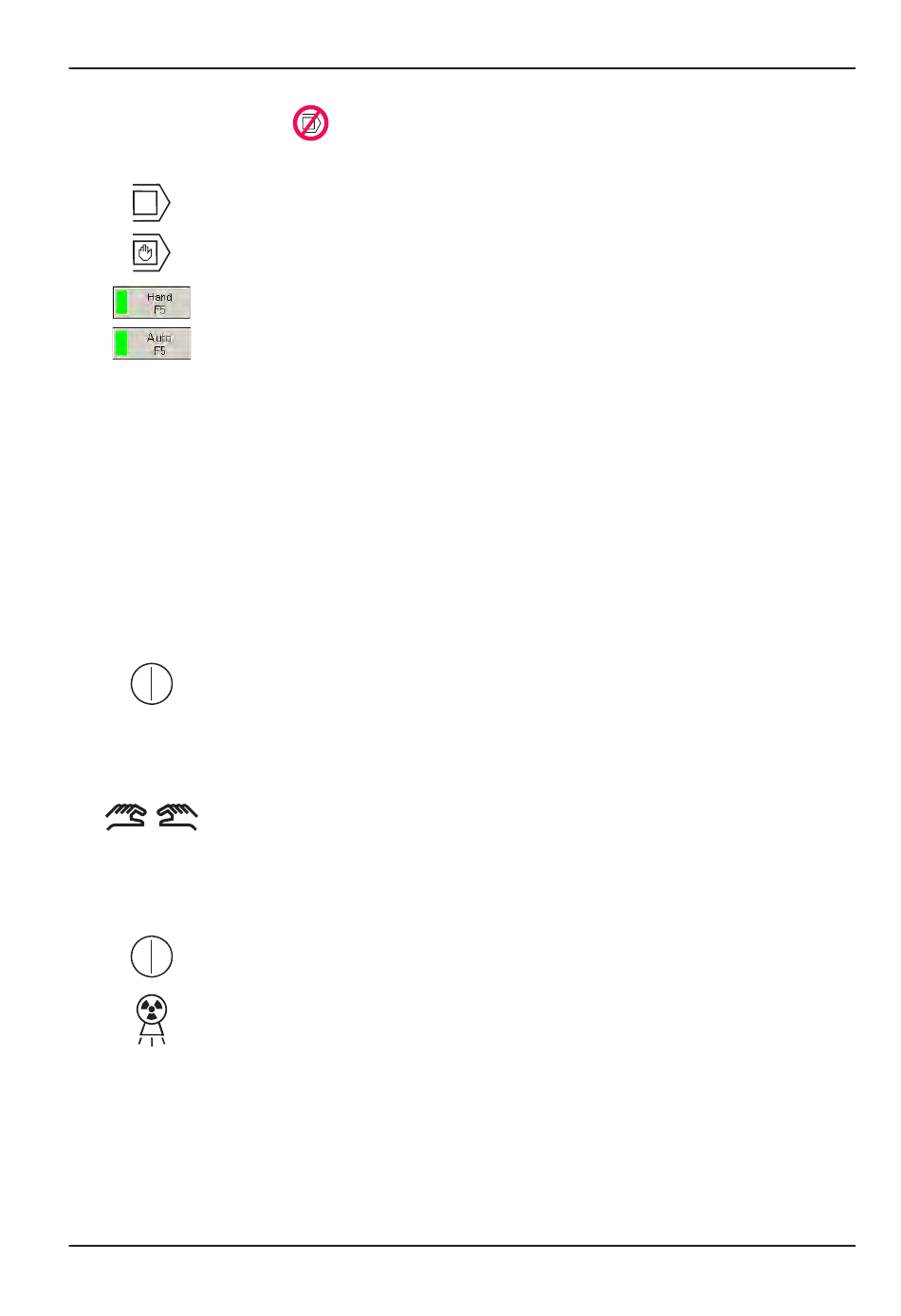

Wahl der Betriebsart
Mit dem Betriebsarten Drehtaster die Betriebsart wählen:
Betriebsart Automatik
Betriebsart Hand
Der Drehtaster hat die gleiche Funktion wie die Schaltfläche Hand F5 oder die Funktionstaste
F5 bzw. die Schaltfläche Auto F5. Die Funktionstaste F5 besitzt eine Umschaltfunktion.
Mit Betätigen des Betriebsarten Drehtasters in die entsprechende Richtung kann zwischen
den Betriebsarten Hand und Automatik umgeschaltet werden.
3.6
Anlage starten und Prüfling positionieren
1. Gegebenenfalls Einschaltvorgang gemäß Abschnitt 3.3 vornehmen.
2. Gegebenenfalls die Röntgenröhre gemäß Abschnitt 3.4 einfahren.
3. Betriebsarten gemäß Abschnitt 3.5 und 10.1.3 vorwählen.
4. Taster START betätigen.
5. Prüfling auf der Bewegungseinrichtung einspannen und gegebenenfalls den Handauszug
6. Um die Strahlung einzuschalten muss der Taster START ein zweites Mal betätigt
Copyright by GE Inspection Technologies GmbH
07.02.2007
10.
Auflage, ID-Nr.: A583731/DB.0703
.
Bedienungsanleitung X-Cube compact
in die Kabine hineinschieben.
Befindet sich die Achse T
X1
Betätigen der Zweihandbetätigung in die Strahlenschutzkabine hineingefahren und
durch weiteres Betätigen der Zweihandbedienung wird die Schiebetür geschlossen.
Befindet sich die Achse T
der Zweihandbedienung die Schiebetür geschlossen.
werden.
Die Meldeleuchte Strahlung Ein auf dem Bedienungspult und die Warnleuchte Strahlung
Ein in der Strahlenschutzkabine blinken.
Auf dem Live-Monitor erscheint das Röntgenbild.
ausserhalb der Strahlenschutzkabine, wird die Achse T
innerhalb der Strahlenschutzkabine wird durch Betätigen
X1
Bogenstrasse 41 D - 22926 Ahrensburg
durch
X1
27
