12

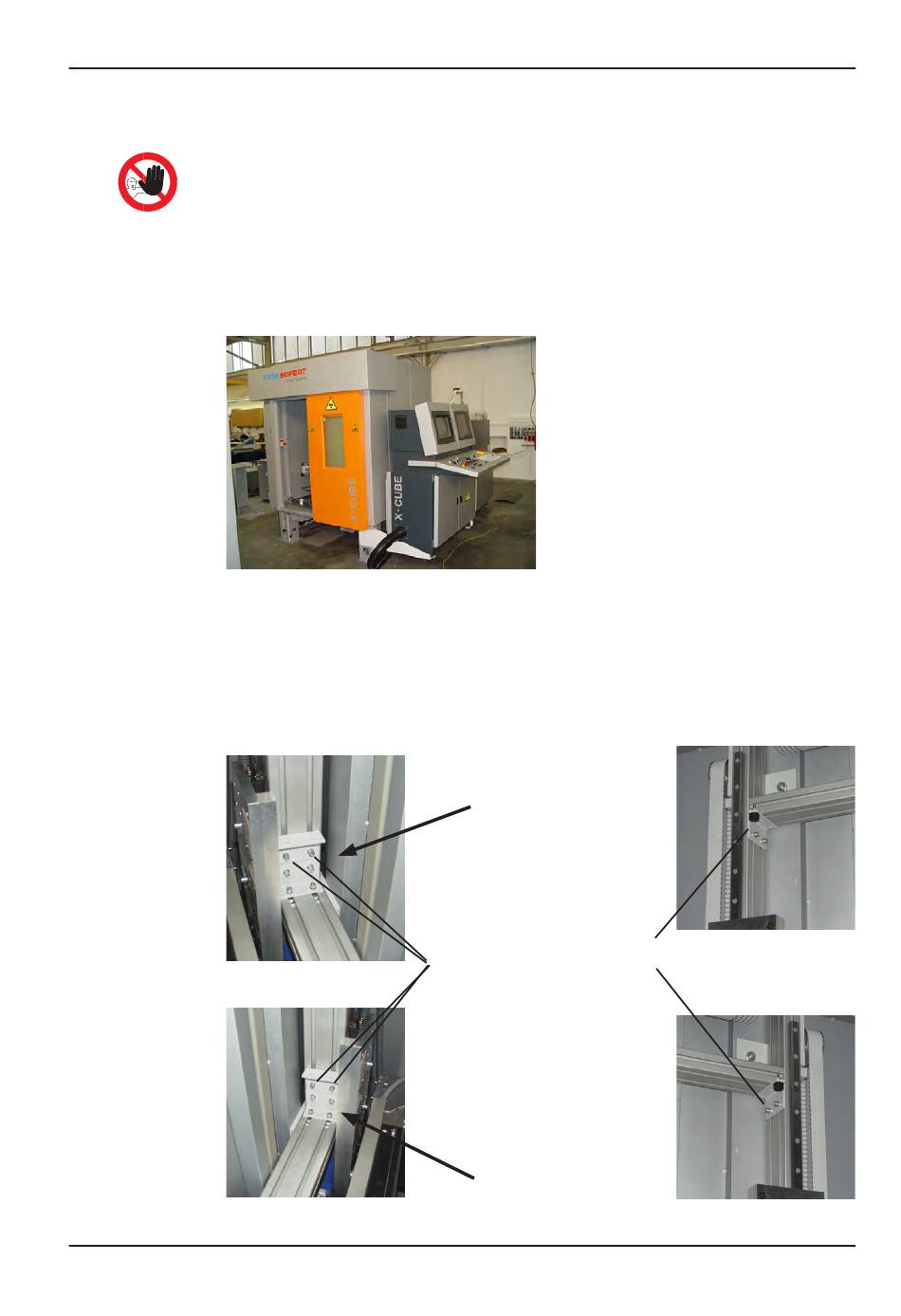

Transport der X-Cube compact
Die nachfolgend beschriebenen Arbeiten, dürfen nur von hierfür ausgebildetem
Personal durchgeführt werden.
12.1
Bedienungspult
Bedienungspult mit einem Gabelstabler auf die Transportplattform heben und die
Transportsicherung montieren.
12.1.1 Anbringen der Transportsicherungen
Gegebenenfalls vorhandene Transportsicherungen aus Holz oder Metall (auch am
Generator) montieren. Weiterhin sind die nachfolgend gezeigten Transportsicherungen
sind zu montieren.
12.1.1.1
Achsen Tz1 und Tz2 (Rx)
Copyright by GE Inspection Technologies GmbH
07.02.2007
10.
Auflage, ID-Nr.: A583731/DB.0703
.
Bedienungsanleitung X-Cube compact
Achse gesichert
Schrauben lösen, Winkel nach un-
ten in die Endstellung bringen und
Schrauben wieder festziehen.
Achse gesichert
Zum Befestigen des Pultes auf der Trans-
portplattform sind Standfüße des Pultes
abzuschrauben bevor das Pult mit den vier
Schrauben der Transportsicherung auf der
Platform befestigt wird.
Bogenstrasse 41 D - 22926 Ahrensburg
101
