2.4
Aufstellung

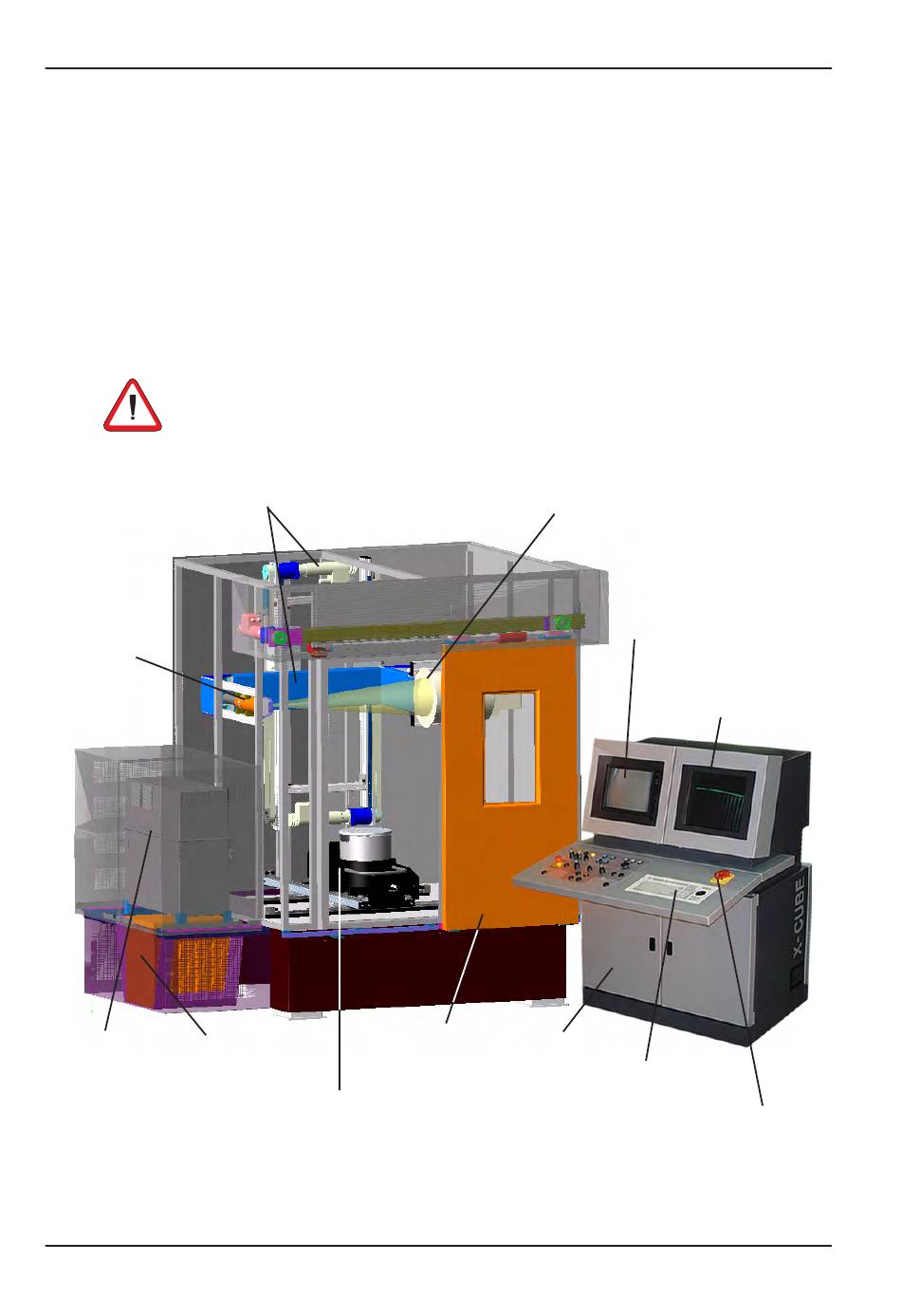

Die Aufstellung erfolgt gemäß dem beigefügtem Aufstellungsplan gemäß Anhang A. Die
elektrischen Verbindungen sind im Verbindungsplan Nr.: 1 583 73 1/32 angegeben.
Die elektrische Einspeisung erfolgt in das Bedienungspult:
Achtung:
Röntgenmanipulator
Röntgen-
röhrenhaube
Röntgengerät
Wasserkühlpumpe
ISOVOLT
Copyright by GE Inspection Technologies GmbH
16
Bedienungsanleitung X-Cube compact
Zwischen dem Bedienungspult und der Schiebetür ist ein Sicherheits-
Mindestabstand von 500 mm einzuhalten, siehe auch Anhang A: Layout
Nr. 1 500 06 11/12.
Schiebetür
Prüflingsmanipulator
L1:
-X0:1
L2:
-X0:2
L3:
-X0:3
N:
-X0:4
PE:
-X0:PE
Röntgen-Bildverstärker
Life-Monitor
Bedienungspult
Tastatur VISTAPLUS und
Anlagen Steuerung
Bogenstrasse 41 D - 22926 Ahrensburg
10.
Auflage, ID.-Nr.: A583731/DB.0703
.
Monitor VISTAPLUS und
Anlagen Steuerung
Hauptschalter
07.02.2007
