Schaltfläche Referenzbild speichern:
Schaltfläche Gut-Bild manuell speichern:
(Nur Sinnvoll, wenn die Prüfentscheidung im Pfad Register Manuell eingestellt ist)
Schaltfläche Ausschuss-Bild manuell speichern:
(Nur Sinnvoll, wenn die Prüfentscheidung im Pfad Register Manuell eingestellt ist)

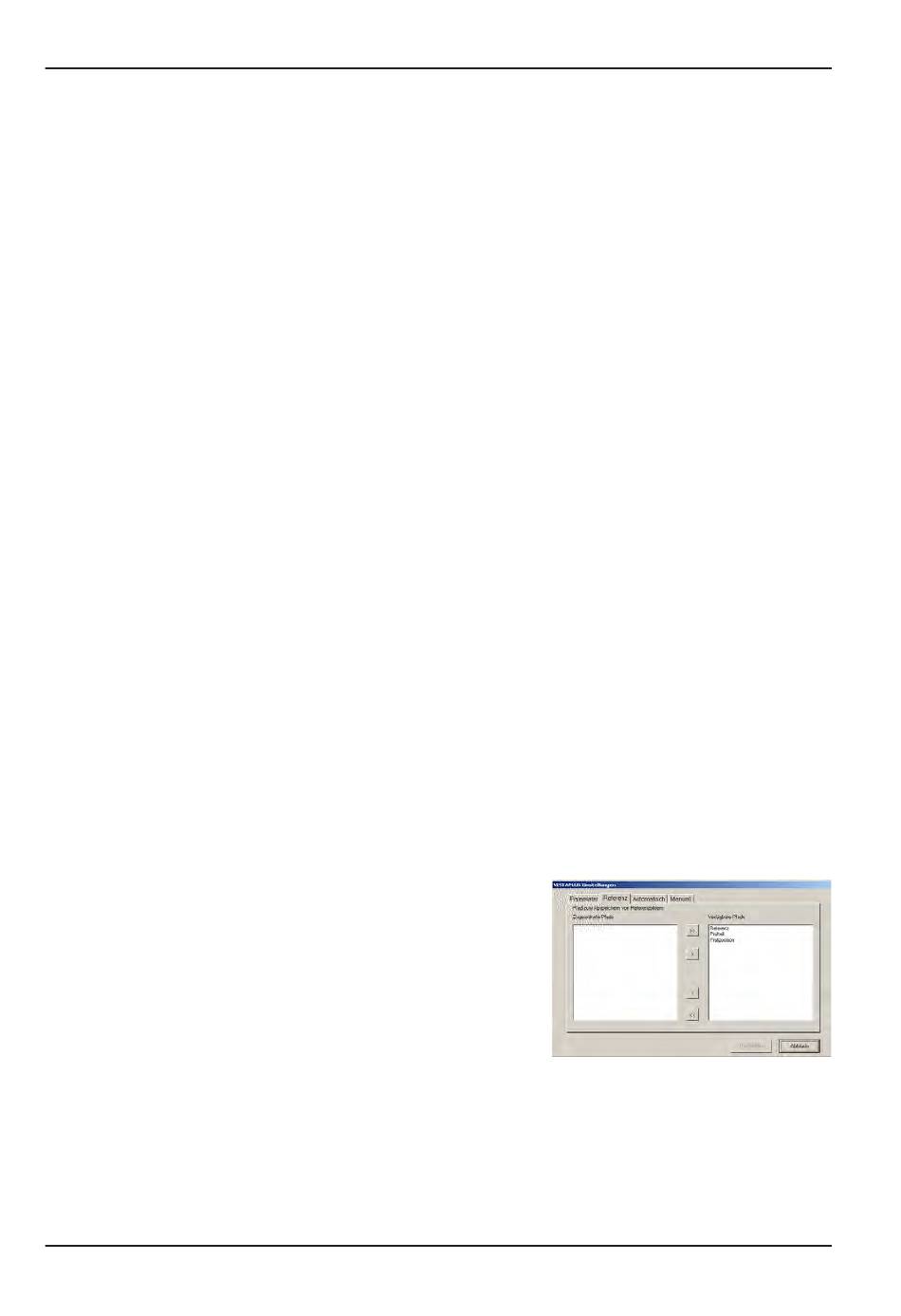

VISTAPLUS Einstellungen Register Referenz
Die in den rechten Teilen der Fenster Verfüg-
bare Pfade zur Verfügung stehenden Bezeich-
nungen sind als Teil des Pfades zu Verstehen,
unter dem die abzuspeichernden Bilder auf
der Festplatte des VISTAPLUS abgespeichert
werden.
Z.B.:
VISTAPLUS Default Directory\Referenz\Prüfteil\Prüfposition.bmp
> "VISTAPLUS Default Directory" gemäß Bedienungsanleitung VISTAPLUS.
Copyright by GE Inspection Technologies GmbH
94
Bedienungsanleitung X-Cube compact
Im Handbetrieb gewünschte Position inklusive programmierter VISTAPLUS
Sequenz erstellen und mit F6 / Recall die Position anfahren.
Durch anklicken der Schaltfläche Referenzbild speichern wird die pro-
grammierte Sequenz ausgeführt und das Bild wird unter dem in dem
Register Referenz eingestellten Pfad abgespeichert.
Nach dem Speichern wird das VISTAPLUS wieder in den Life Modus geschal-
tet.
VISTAPLUS muß sich im Remote-Betrieb befinden, damit die beschrie-
benen Funktionen wirksam werden.
Im Handbetrieb gewünschte Position mit programmierter VISTAPLUS
Sequenz einstellen und mit F6 / Recall die Position anfahren.
Durch Anklicken der Schaltfläche Gut-Bild manuell speichern wird die
programmierte Sequenz ausgeführt und das Bild wird unter dem in dem
Register Manuell eingestellten Pfad abgespeichert.
Nach dem Speichern wird das VISTAPLUS wieder in den Life Modus
geschaltet.
Im Handbetrieb gewünschte Position mit programmierter VISTAPLUS
Sequenz einstellen und mit F6 / Recall die Position anfahren.
Durch Anklicken der Schaltfläche Ausschuss-Bild manuell speichern wird
die programmierte Sequenz ausgeführt und das Bild wird unter dem in
dem Register Manuell eingestellten Pfad abgespeichert.
Nach dem Speichern wird das VISTAPLUS wieder in den Life Modus
geschaltet.
Bogenstrasse 41 D - 22926 Ahrensburg
10.
Auflage, ID.-Nr.: A583731/DB.0703
.
07.02.2007
