Prozess Daten Management

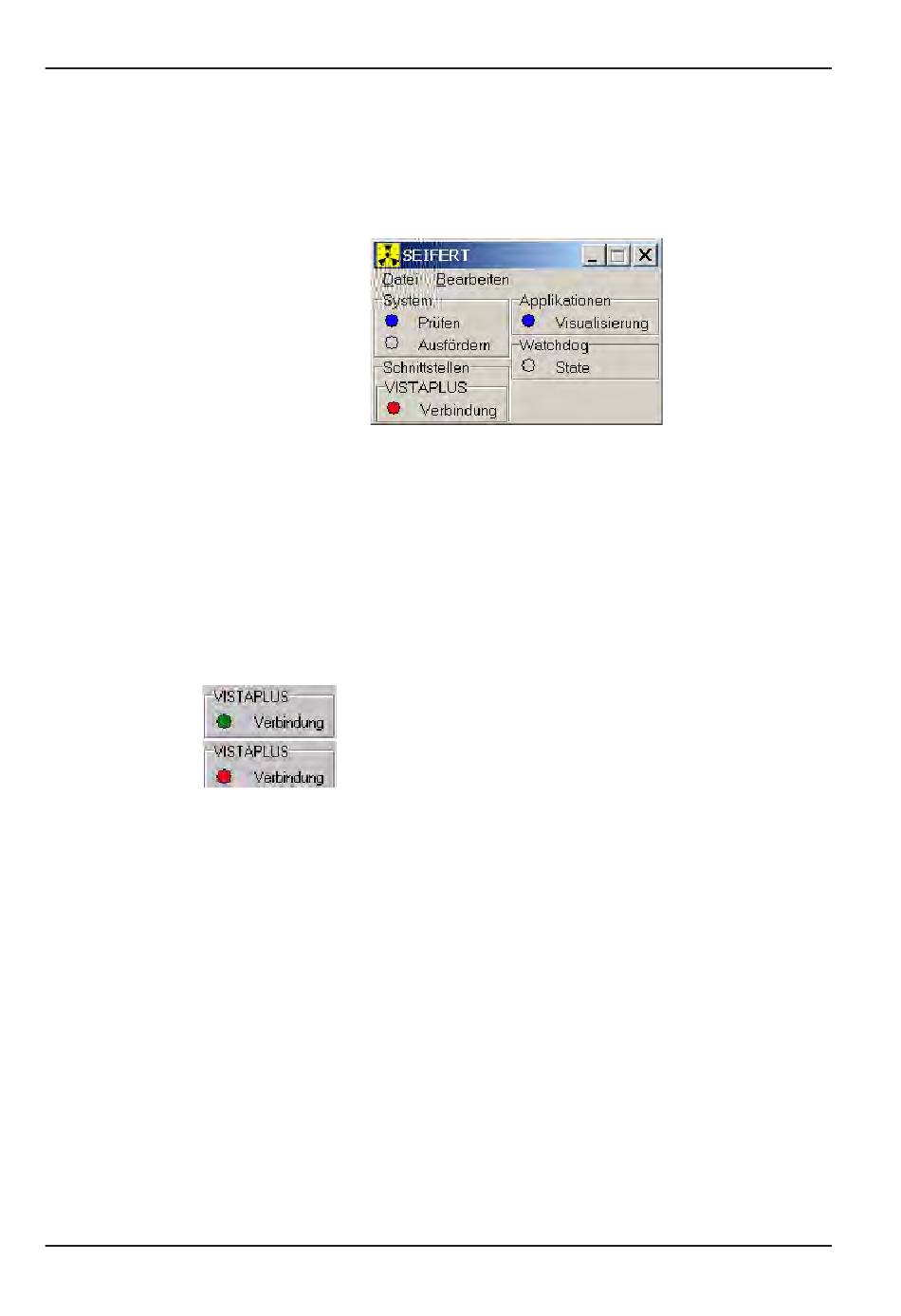

Das Fenster Prozess Daten Management wird mit der Visualisierung zusammen beim Starten
der Anlage auf der Anlagen Steuerung dargestellt:
In dem Bereichen System und Applikationen werden die gerade durchgeführten Funktionen
blau dargestellt.
Die Funktion Ausfördern lässt keinen Rückschluss auf den Status der Achse T
Bestückt oder leer).
Im Bereich Schnittsellen, Teil VISTAPLUS, wird die Verbindung zwischen der Steuerung und
der Bildbearbeitung VISTAPLUS dargestellt.
"Verbindung" wird zweifarbig dargestellt:
Im Bereich Watchdog blinkt die blaue LED solange die Steuerung (SPS, Applikationen) aktiv
ist.
Copyright by GE Inspection Technologies GmbH
90
Bedienungsanleitung X-Cube compact
Grün:
Rot:
Intakte Verbindung
Verbindungsabbruch mit VISTAPLUS
(wird auch im STÖRUNGS-Fenster angezeigt)
