HINWEIS:
Zur Kontrolle, ob alle räumlichen Positionen und Parameter übernommen wurden, die
Taste F6 (Recall) betätigen. Das grüne Rechteck in der Schaltfläche Recall F6 leuchtet bis
alle Parameter und Positionen eingestellt sind.
Sind alle Parameter bzw. Positionen gespeichert, dürfen sich weder Parameter noch
Positionen nach dem Betätigen der Taste verändern.
9. Die Programmierung der Zusatzfunktionen für die Positionen geht aus dem Abschnitt
10. Ist die jeweilige Prüfposition fertig programmiert, so können die Parameter und
11. Durch Auswählen in der Liste Position kann eine vorherige Position angewählt
HINWEIS:
Das Anfahren der räumlichen Positionen und Parameter für diese vorherige Position erfolgt
nur durch Betätigen der Funktionstaste F6 oder durch Anklicken der Schaltfläche Recall
F6.
12. Auf die zuvor beschriebene Weise ist das Programm für das Prüfteil fertig zu stellen.
HINWEIS:
In die letzte Position eines Programmes wird automatisch die Zusatzfunktion PROGRAMM
ENDE programmiert, damit das Prüfteil im Automatikbetrieb, nach Abarbeitung des
Programms aus der Stahlenschutzkabine heraus gefördert werden kann.
13. Nach Beendigung der Programmierung den Schlüsselschalter FREIGABE PROGRAM-
14. Um das Programm im Automatik-Betrieb auszuführen, muss die Taste F5 betätigt
15. Der weitere Ablauf im Automatik-Betrieb ist unter Abschnitt 4 beschrieben.
Copyright by GE Inspection Technologies GmbH
38
Bedienungsanleitung X-Cube compact

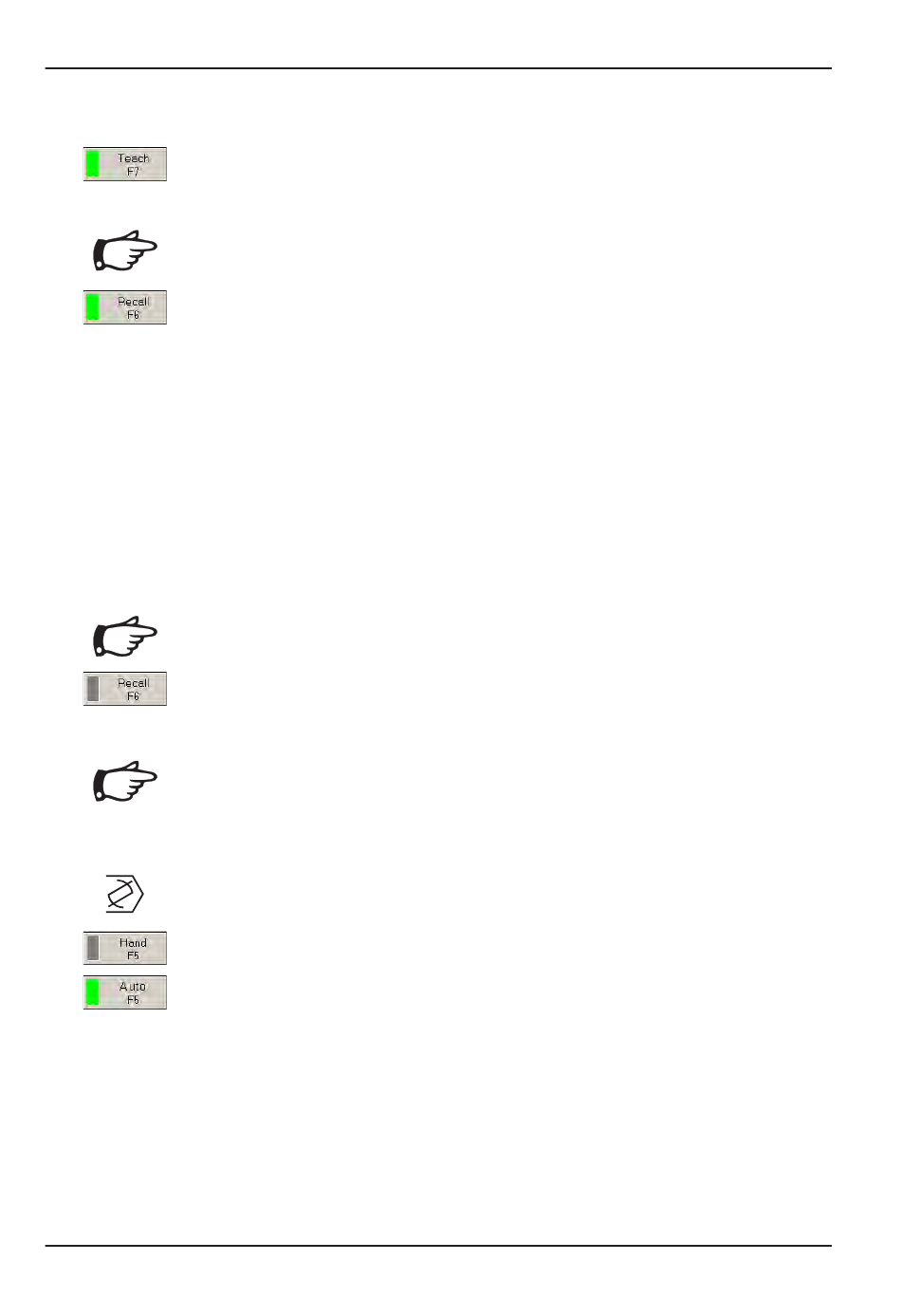

Befindet sich der Prüfling in der gewünschten räumlichen Position und die Parameter
