4.6 Prüfen und Einstellen des Ventilspiels

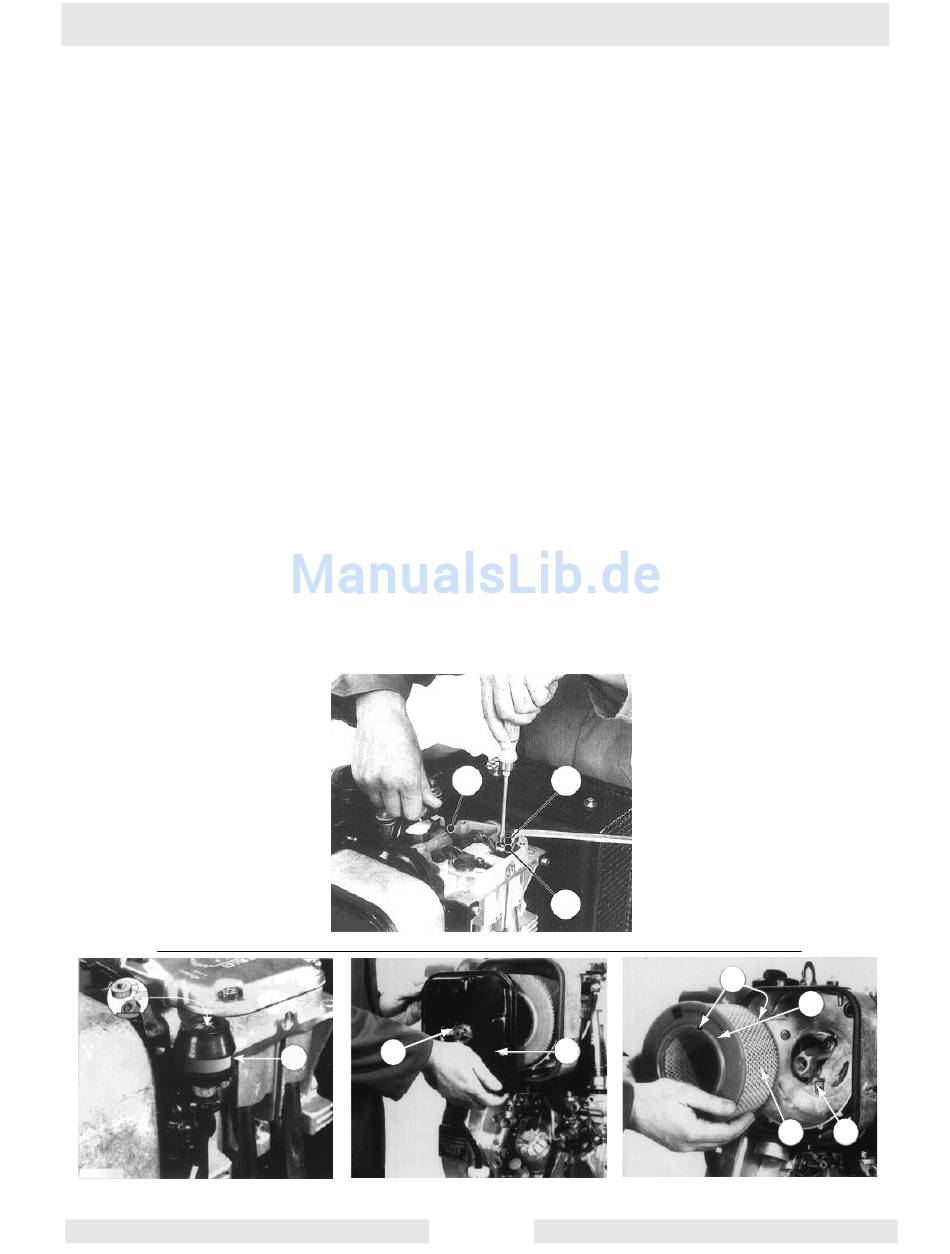

S. Zeichnung: wc_gr001353
4.6.1
4.6.2
4.6.3
4.6.4
4.6.5
4.6.6
4.6.7
4.6.8
4.6.9
wc_tx000295de.fm
Maschine anhalten, Motor abschalten und Parkbremse anziehen.
Sicherstellen, daß Kompressionshebel in der "0" Position steht Siehe
Anlassen.
Ventilabdeckung und Dichtung entfernen.
Motor in der normalen Drehrichtung drehen, bis Kompression spürbar
ist.
Einlaßventilspiel zwischen dem Kipphebel und dem Ventil mit einer
Lehre (a) prüfen.
Bei falschem Ventilspiel die Sechskantmutter (c) lösen.
Anmerkung: Siehe Technische Daten für Ventilspielangaben.
Die Einstellschraube (b) mit einem Schraubenzieher anziehen, bis die
Lehre (a) nach dem Anziehen der Mutter (c) mit ein wenig Widerstand
von zwischen Kipphebel und Ventil herausgezogen werden kann.
Einstellen am Ablaßventil wiederholen.
Unter dem Zylinderkopfdeckel eine neue Dichtung anbringen,
Zylinderkopf wechseln und gleichmäßig befestigen.
Motor kurz laufen lassen und Zylinderkopfdeckel auf undichte Stellen
prüfen.
b
a
a b
c
wc_gr001353
c
39
Wartung
d
e
g
f
wc gr001352
