Rücklauf-Totmannschalter; Motorkurbel - Wacker Neuson RD 7H Reparaturhandbuch

Betrieb
3.11 Rücklauf-Totmannschalter
S. Zeichnung: wc_gr001342

3.12 Motorkurbel

S. Zeichnung: wc_gr001345
wc_tx000294de.fm
Am hinteren Teil der Maschine, hinter der Schalttafel, befindet sich ein
Rücklauf-Totmannschalter (a). Dieser Stopper funktioniert nur im
Rückwärtsgang.
Trifft die Maschine im Rückwärtsgang auf eine Blockierung oder wird
der Bedienungsmann hinter ihr eingequetscht, wird der Stopper
eingedrückt und die Maschine hält an. Die Maschine kann danach nur
vorwärts laufen, und erst nach einem Neusetzen des Stoppers ist der
Betrieb im Rückwärtsgang wieder möglich. Die Maschine kann sich
nur vorwärts bewegen, wenn der Griff über die neutrale Position
hinaus zurückgezogen wird.
Die Motorkurbel ist zum Schutz des Bedienungsmannes für den Fall
eines Nachzündens des Motors mit einem Rückschlag-Dämpfer
ausgestattet. Die kurze Rückwärtsrotierung am Griffrohr (a) trennt die
Verbindung zwischen Kurbelöse (b) und dem Mitnehmerbolzen (c).
a
STOP

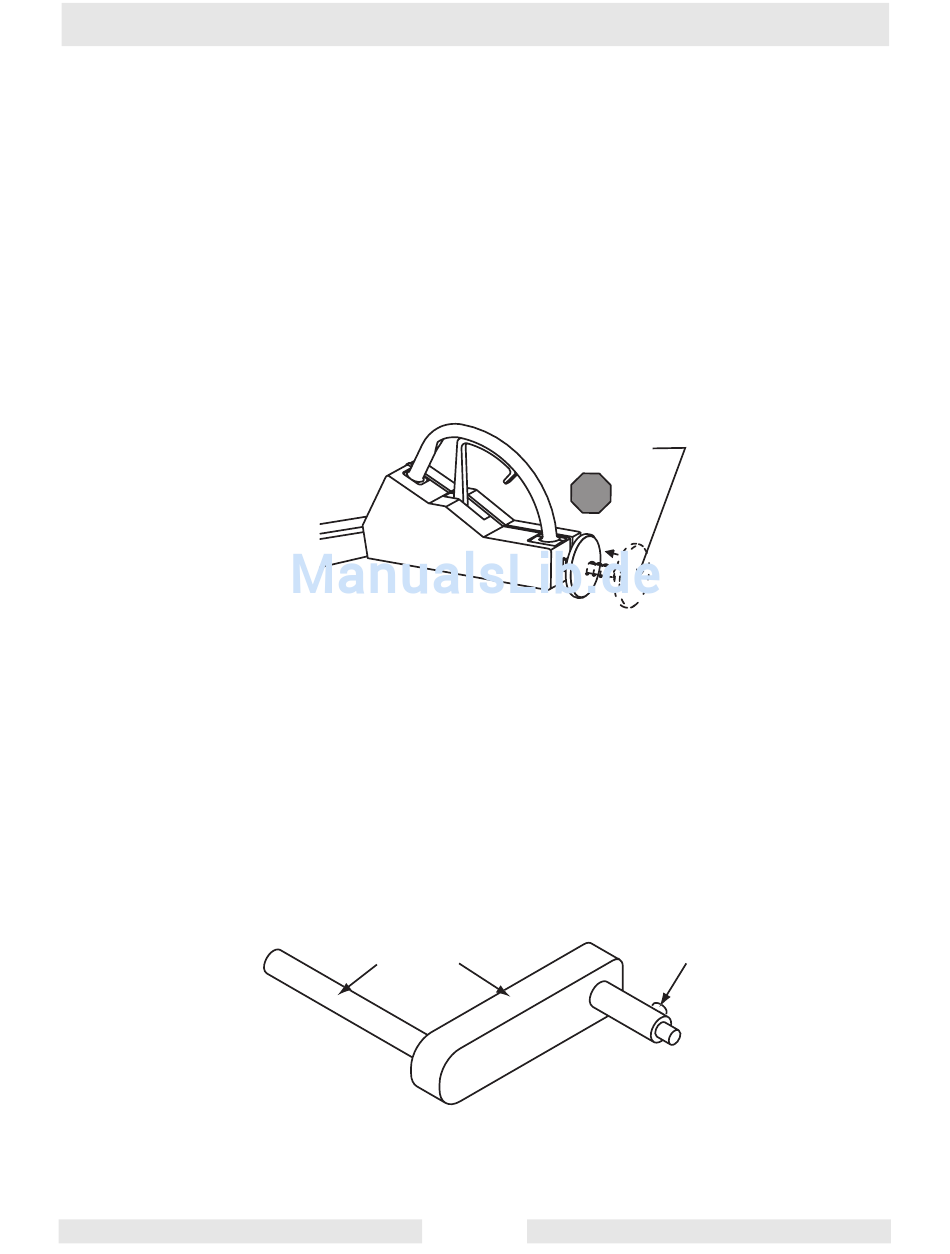

wc_gr001342
