V-Ring RA wechseln
Für den Einbau des
V-Ringes RA das Einzieh-
werkzeug verwenden.
HINWEIS
V-Ringe RA ohne Fett ein-
setzen. Als Montagehilfe
mit Haushaltsspülmittel
(1 Tropfen/1 l) entspann-
tes Wasser benutzen.
Damit kein fremder Rost
aufgetragen wird, muss
die Spülmittellösung in
Keramik-, Kunststoff-oder
Edelstahlbehältern ange-
setzt werden.
V-Ring RA vor der Monta-
ge an der produktabge-
wandten (rückwärtigen)
Seite leicht benetzen.
Darauf achten, dass kein
Wasser in die V-Ring-Nut
des Ventiltellers gelangt.
VORSICHT

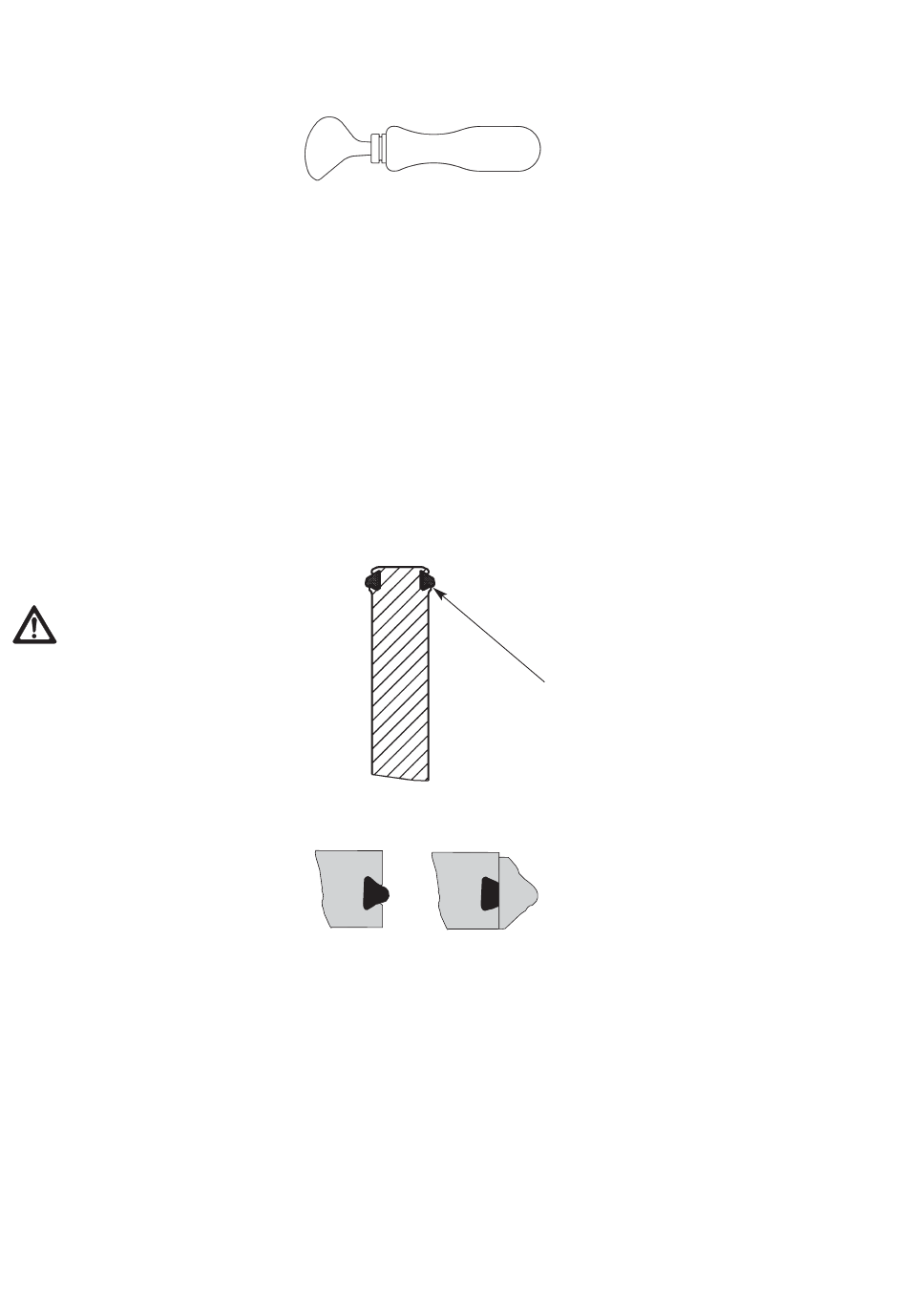

Einbaulage der V-Ringe
RA beachten (s. Abb.).
• V-Ringe RA einlegen,
"Nase" Richtung
Antrieb (s. Abb.) und
mit beiden Daumen den
V-Ring vorsichtig in die
Nut stülpen.
• Mit dem Einziehwerk-
zeug den V-Ring RA
gleichmäßig einziehen.
• Alle weiteren in der
Ersatzteilzeichnung
gekennzeichneten Dich-
tungen austauschen.
HINWEIS
Gebrauchte Dichtungen
dürfen nicht wieder ver-
wendet werden, da sonst
die Dichtungsfunktion
nicht mehr gewährleistet
ist.
24
2021-07 · Doppelsitz-Probenahmeventil T_09 / Mixproof Sampling Valve T_09
Changing the
V-ring RA
Use the insertion tool to
mount the new RA V-ring.
NOTE
Do not grease the V-ring
RA before inserting it. We
recommend using water
with household washing-
up liquid (1 drop/1 l) as
an aid to inserting V-
rings.
In order to prevent oxida-
tion from infiltration, pre-
pare the liquid solution in
a ceramic, plastic or stain-
less steel container.
Before inserting the V-ring
RA wet it a little on the
back (side not in contact
with the product). Take
care that water does not
enter the seal groove in
the valve disk.
CAUTION
Observe the required
installation position of the
V-rings RA (see illustr.).
• Insert the V-rings RA,
"nose" facing the actua-
tor (see illustration) and
carefully press the V-
ring into the groove
using both thumbs.
• Evenly pull in the V-
ring RA using the inser-
tion tool
• Replace all the other
seals correspondingly
marked in the spare
parts drawing.
NOTE
Used seals must not be
refitted, since this would
adversely affect the seal-
ing function.
