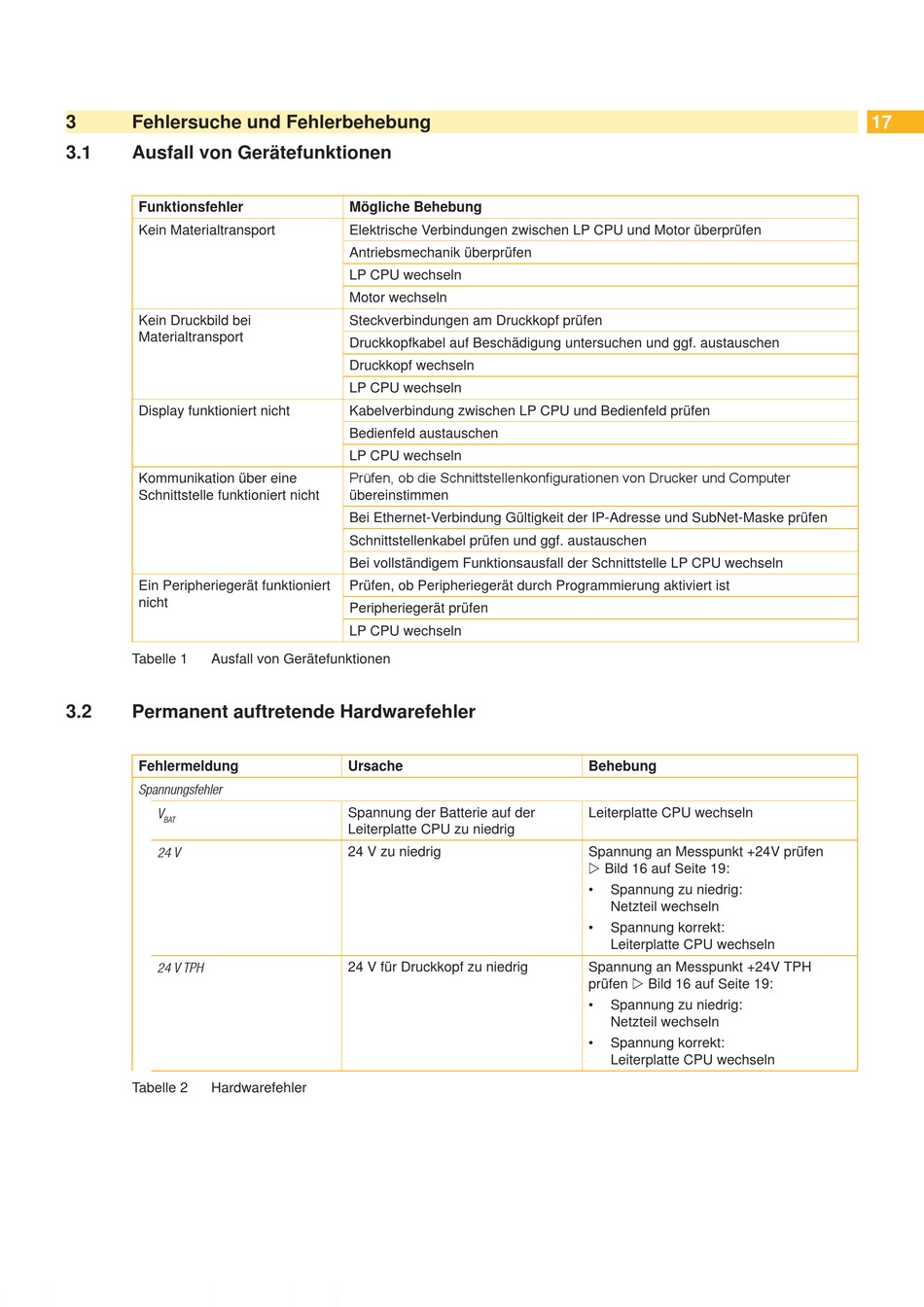

Fehlersuche und Fehlerbehebung

3.1 Ausfall von Gerätefunktionen
Funktionsfehler
Kein Materialtransport
Kein Druckbild bei
Materialtransport
Display funktioniert nicht
Kommunikation über eine
Schnittstelle funktioniert nicht
Ein Peripheriegerät funktioniert
nicht
Tabelle 1 Ausfall von Gerätefunktionen
3.2

Permanent auftretende Hardwarefehler

Fehlermeldung
Spannungsfehler
V
BAT
24 V
24 V TPH
Tabelle 2 Hardwarefehler
Mögliche Behebung
Elektrische Verbindungen zwischen LP CPU und Motor überprüfen
Antriebsmechanik überprüfen
LP CPU wechseln
Motor wechseln
Steckverbindungen am Druckkopf prüfen
Druckkopfkabel auf Beschädigung untersuchen und ggf. austauschen
Druckkopf wechseln
LP CPU wechseln
Kabelverbindung zwischen LP CPU und Bedienfeld prüfen
Bedienfeld austauschen
LP CPU wechseln
Prüfen, ob die Schnittstellenkonfigurationen von Drucker und Computer
übereinstimmen
Bei Ethernet-Verbindung Gültigkeit der IP-Adresse und SubNet-Maske prüfen
Schnittstellenkabel prüfen und ggf. austauschen
Bei vollständigem Funktionsausfall der Schnittstelle LP CPU wechseln
Prüfen, ob Peripheriegerät durch Programmierung aktiviert ist
Peripheriegerät prüfen
LP CPU wechseln
Ursache
Spannung der Batterie auf der
Leiterplatte CPU zu niedrig
24 V zu niedrig
24 V für Druckkopf zu niedrig
Behebung
Leiterplatte CPU wechseln
Spannung an Messpunkt +24V prüfen
 Bild 16 auf Seite 19:
• Spannung zu niedrig:
Netzteil wechseln
• Spannung korrekt:
Leiterplatte CPU wechseln
Spannung an Messpunkt +24V TPH
prüfen  Bild 16 auf Seite 19:
• Spannung zu niedrig:
Netzteil wechseln
• Spannung korrekt:
Leiterplatte CPU wechseln
17
