Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP

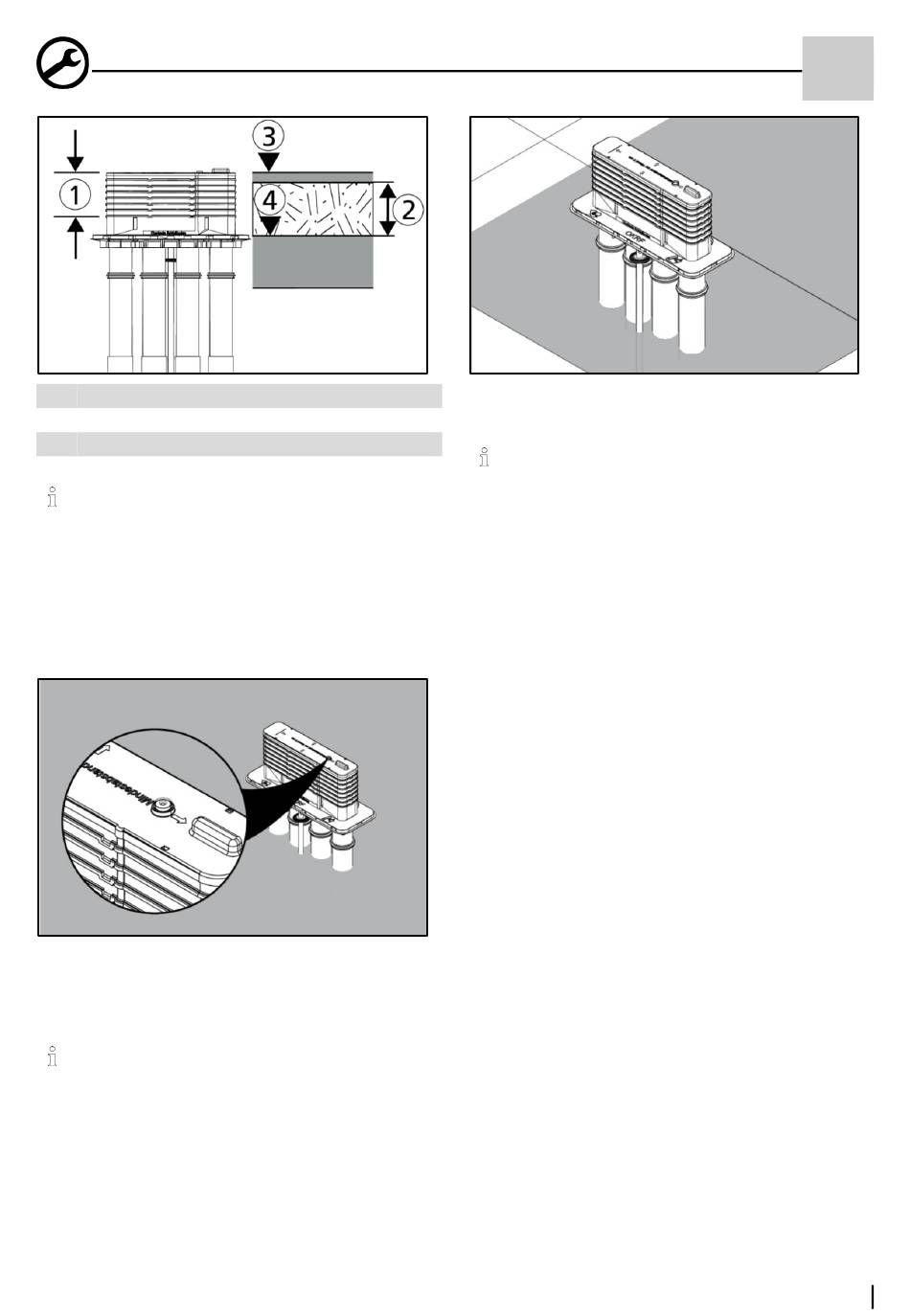

1 Einkürzbereich
2 Dämmung
3 FFB - Fertigfußbodenhöhe
4 OKRF - Oberkante Rohfußboden
Bitte beachten, dass der einkürzbare Bereich (die
Ausgleichsrahmen) im Bereich des Fertigfußbo-
denniveaus liegt (wichtig bei Aufbauten größer
225 mm und kleiner 80 mm).
10 Sollte der Fußbodenaufbau höher als 225 mm sein,
kann der Grundkörper nach oben verlängert werden.
Beachten Sie dazu Kapitel 12 Verlängerungsset mon-
tieren, Seite 16.
11 Nach der Höhenfixierung des Grundkörpers und wäh-
rend des Auffüllens mit Sand, kann mithilfe der vor-
handenen Libelle auf dem Verschlussdeckel, lagemä-
ßig ausgerichtet werden.
• Während des Auffüllvorgangs mit Sand, den
Abstand zum Schnurgerüst sowie die senk-
rechte Position des Bauteils kontrollieren und
gegebenenfalls anpassen.
• Der Flansch des Grundkörpers entspricht ge-
nau dem Mindestabstand
(Fertigwand) von
zur Wandinnenseite
5 cm
.
Art. Nr.: 3030476041 Rev.: 00/2022-10-26
► Lage- und standfester Grundkörper senkrecht mon-
tiert, am Schnurgerüst ausgerichtet und mit Sand ver-
füllt.
• Die Oberkante des Fertigfußbodens muss im-
mer überhalb des Grundkörperflansches lie-
gen.
• Bei Gebäuden ohne Bodenaufbau entspricht
die Oberkante des festen Grundkörpers (ent-
spricht Unterkante des untersten abnehmba-
ren Rahmens) der Oberkante Rohfußboden
OKFR . Ein Einkürzen des Grundkörpers wird
durch Abnehmen der einzelnen Ausgleichsrah-
men erstellt und ist maximal bis zur Oberkante
des festen Grundkörpers möglich. Die Funk-
tion des Flansches ist dann nicht mehr gege-
ben, dieser liegt in diesem Fall innerhalb des
Rohfußbodens.
• Eine spätere Nacharbeit entfällt, wenn die
Oberkante des gesamten Grundkörpers inkl.
Ausgleichsrahmen mit der mit der Oberkante
FFB
übereinstimmt.
• Ein Überstand der Ausgleichsrahmen über
dem Fertigfußboden (FFB) darf
mm
betragen (2 Ausgleichsrahmen).
• Bei extrem dünnen Bodenplatten muss im Be-
reich der Mehrsparten-Hauseinführung
laufend > 5 cm)
, für eine ausreichende Beton-
(> 15 cm)
stärke gesorgt werden.
DE
maximal 50
(um-
