Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
9.4

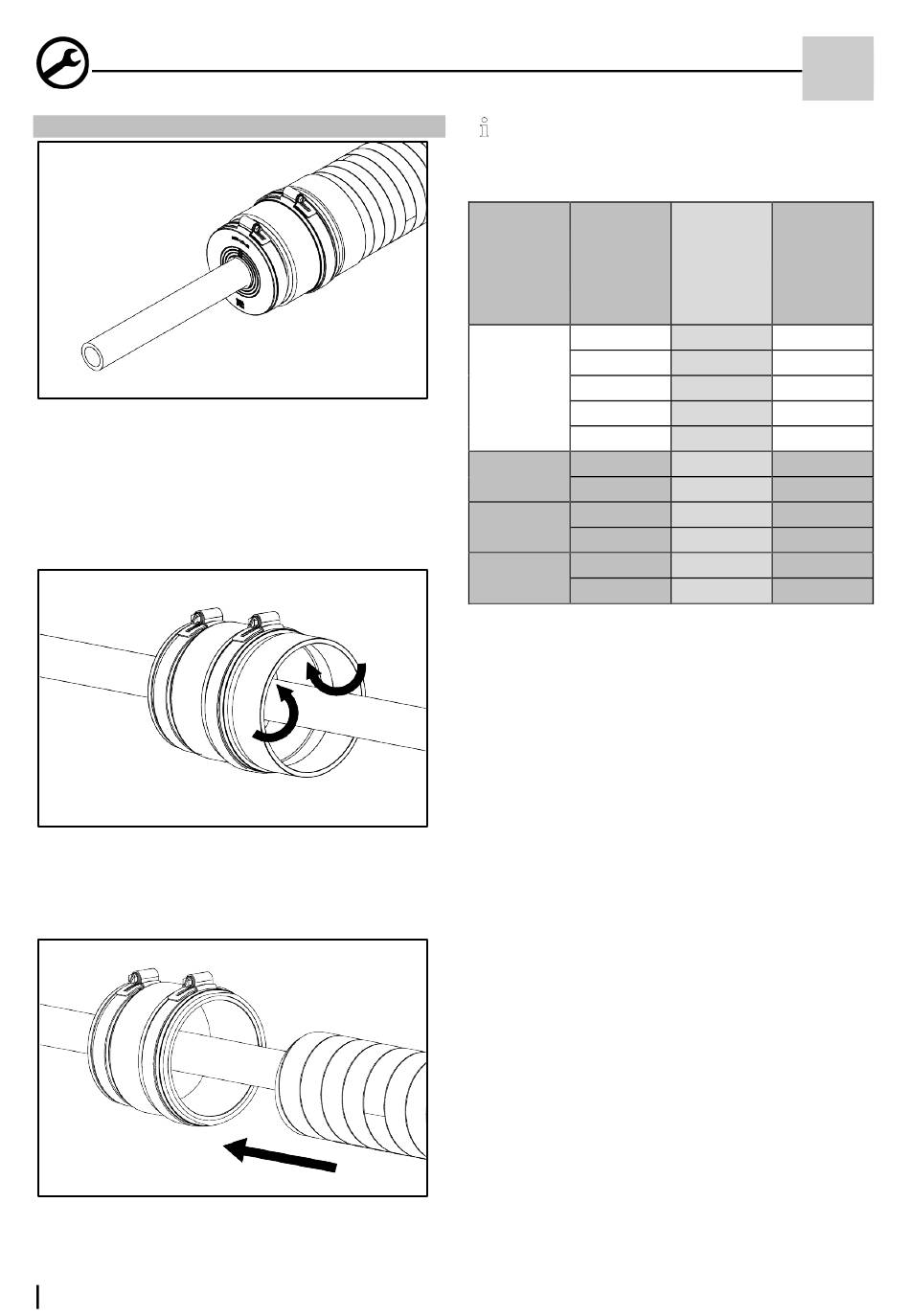

Montage an den Rohrenden
1
Nachdem die Hausanschlussleitungen über die Leer-
rohrtrasse eingeschoben wurden, werden die Man-
schettenstopfen über zwei Spannbänder am Ha-
teflexschlauchende 14078 bzw. an glatten und ge-
wellten Rohrenden ab DA 80-90 mm fixiert und zur
Medienleitung hin abgedichtet (Anzugsmoment 3
Nm).
2
Bei glatten und gewellten Rohren DA 75 muss das
zweite Spannband gelöst und die äußere Gummilippe
des Manschettenstopfens nach innen umgestülpt
werden.
3
Das Mantelrohr in die Manschette einschieben und
mit dem Spannband fixieren.
12
Bei dünnwandigen oder geschäumten Rohren
dürfen die Spannbänder der Manschettenstopfen
nur so stark angezogen werden, dass sich die
Rohre nicht verformen!
Anwendungs-
bereich Man-
schettenstop-
fen
Universal
1x24-52
Kommunika-
tion 1x13-21
3x7-13
1x5-13
Art. Nr.: 3030476041 Rev.: 00/2022-10-26
Segmentring Istmaße Seg-
mentschnitte
(mm)
(siehe auch Be-
schriftung auf den
Manschettenstop-
fen)
Stopfen
28
Nr. 1
29-35
Nr. 2
35-41
Nr. 3
41-47
Nr. 4
47-52
Stopfen
13-18
Nr. 1
18-21
Stopfen
7-9
Nr. 1
9-13
Stopfen
5-8
Nr. 1
8-13
DE
Rohr/Kabel-
durchmesser
d (mm)
24- 28
29-34
35-40
41-46
47-52
13-18
19-21
7-9
10-13
5-7
8-13
Tabelle 1
