Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP

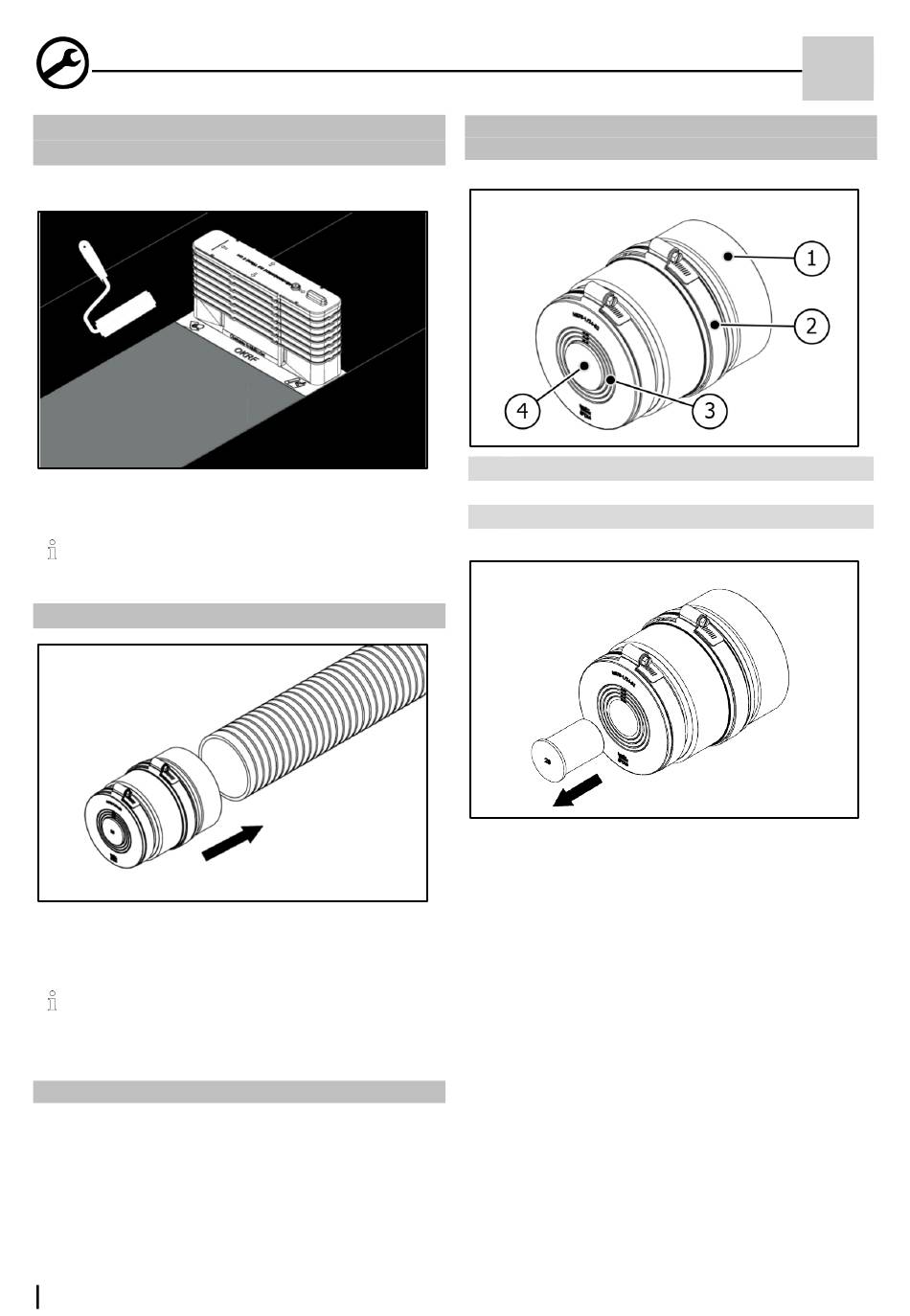

8 Abdichtung an Grundkörperflansch anar-
beiten
1
Flansch des Grundkörpers reinigen.
2
Abdichtung nach Herstellerangaben an den Flansch
des Grundkörpers anarbeiten.
Verlegerichtlinien der Bahn bzw. PMBC (KMB)-
Hersteller sind zu beachten.
9 Manschettenstopfen montieren
1
Die Montage der Manschettenstopfen erfolgt am
Rohrende der Spiralschläuche Hateflex14078 MRD
oder am Ende der verlängerten Rohrsysteme.
Sämtliche Manschettenstopfen werden grund-
sätzlich vor der Kabel-/Rohrverlegung montiert,
auch wenn später nicht alle Manschettenstopfen
belegt werden.
10
9.1
MS78U 1x24-52 - Universal-manschetten-
stopfen für Elektro/Wasser
Anwendungsbereich: 1x Ø 24 - 52 mm
1
Manschettenstopfen
2
Spannschelle
3
Segmentring
4
Blindstopfen
1
Für den Kabel-/Rohrdurchmesser 24-28 mm den
Blindstopfen nach vorne aus dem Manschettenstop-
fen entfernen.
Für alle weiteren Anwendungsbereiche werden mit
einem Schlitzschraubendreher, je nach Kabel-/Rohr-
durchmesser, die Segmentschnitte vom Universal-
Manschettenstopfen durchstoßen und entfernt (siehe
Tabelle 1).
Art. Nr.: 3030476041 Rev.: 00/2022-10-26
DE
