10 Beschreibung Dichteinsatz

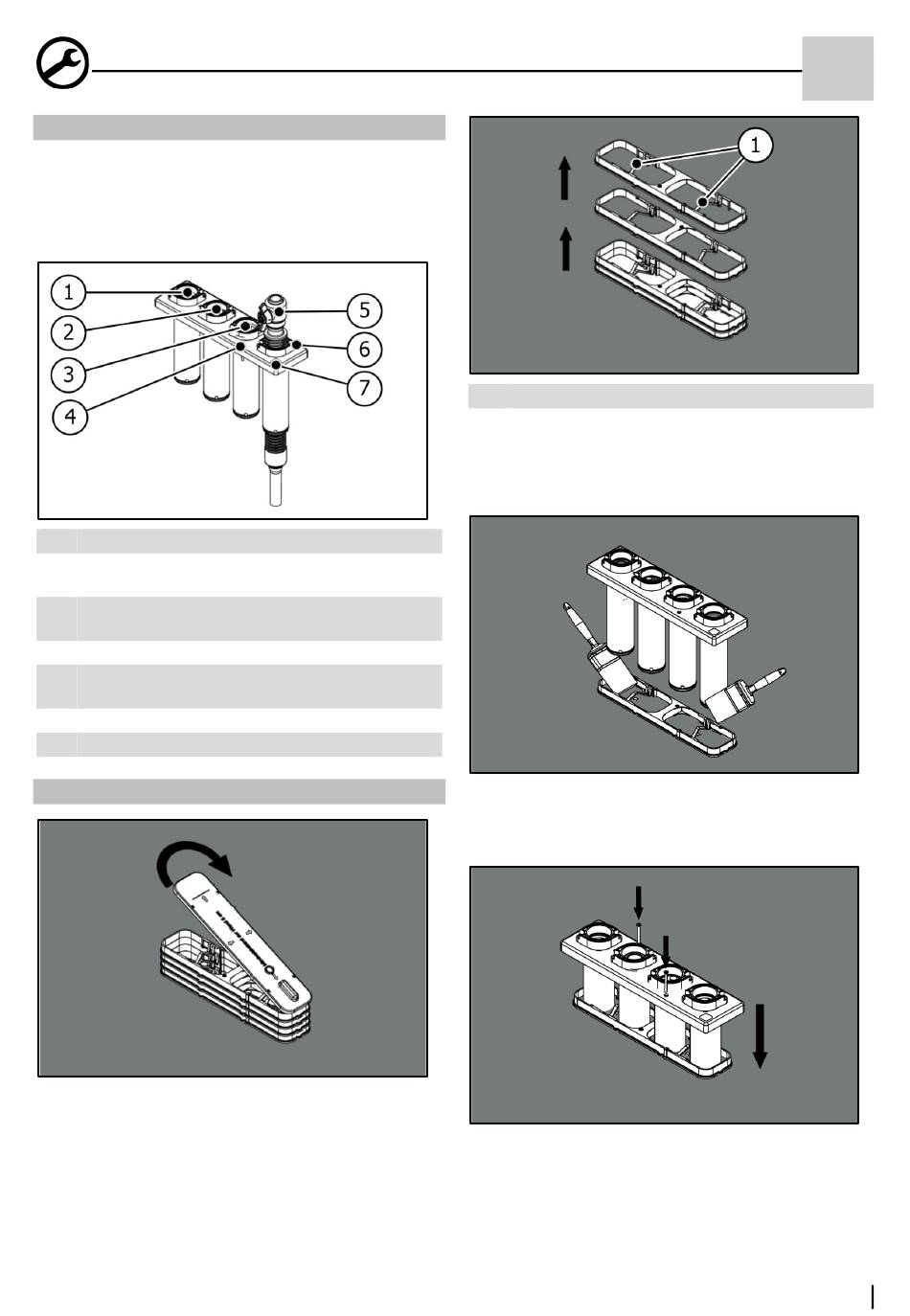

Beschreibung: Dichteinsatz mit Musterbelegung. Lage der
Spartendichtelemente nach Abstimmung der Gewerke.
Im Auslieferungszustand entspricht die Lage der Dichtele-
mente der folgenden Abbildung - nur die Sparte Gas ist
mit einem Blinddichtelement vorbelegt.
1 Spartendichtelement SDW 1x32/40/50
2 Spartendichtelement SDE 1x26-29/36-39/43-
46/48-51
3 Spartendichtelement SDK 1x13-21+3x7-13+1x5-
13
4 Nagelschraube
5 Gasarmatur Schuck DN25 (nicht im Lieferumfang
enthalten)
6 Kunststoffschneidschraube
7 Dichteinsatz

11 Dichteinsatz montieren

1 Unmittelbar vor der Montage des Dichteinsatzes, den
Verschlussdeckel des Grundkörpers entfernen.
Art. Nr.: 3030476041 Rev.: 00/2022-10-26
1 Laschen
2 Ausgleichsrahmen bis auf Höhe des Fertigfußbodens
einzeln entfernen. Dazu mit beiden Händen die La-
schen des Ausgleichrahmens greifen und nach oben
herausziehen.
3 Dichtringe des Dichteinsatzes und die Innenseite der
Adaptionsrohre des Grundkörpers ausreichend mit
Gleitmittel GMT einstreichen.
4 Dichteinsatz komplett in den einbetonierten Grund-
körper einführen, bis der Flansch des Dichteinsatzes
DE
13
