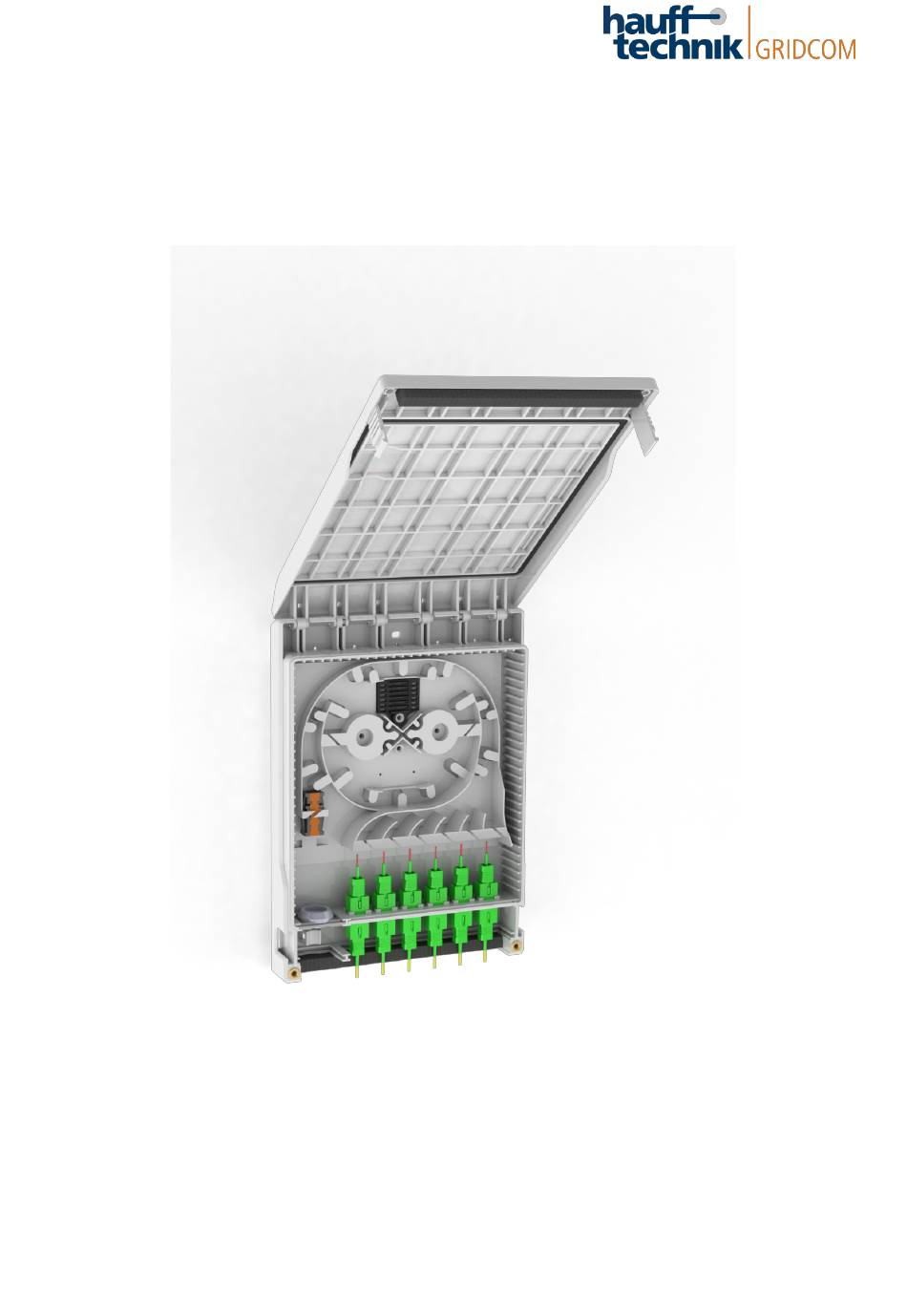

- Seite 1 Montageanleitung 2LINE Hermes BOX Ausgabe: 31.03.2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen und Sicherheitshinweise ..................1 Produktbeschreibung ......................2 Maße ............................3 Technische Daten ........................3 Lieferumfang ........................... 3 Montage ............................3 Montage mit Kabeleinführung von Unten ................4 Montage mit Röhrcheneinführung von Unten ............... 4 Kabelverschraubung ........................ 5 Spleißen ........................... 5 Verschließen .......................... -
Seite 3: Informationen Und Sicherheitshinweise
1 Informationen und Sicherheitshinweise Die vorliegende Montageanleitung beschreibt die Anwendung der 2LINE Hermes BOX und ist Bestandteil der Lieferung. Zielgruppe Die Montage darf nur von sachkundigen Personal durchgeführt werden. Qualifizierte und geschulte Personen für die Montage haben: • die Kenntnisse der allgemeinen Sicherheits- und Unfallverhütungsvorschriften in der jeweils gültigen Fassung... -
Seite 4: Produktbeschreibung
BGV B2 “Laserstrahlung”, gültige Ausgabe). Bei Änderungen der technischen Daten, die den Gefährdungsgrad beeinflussen, sind z.B. auch DIN EN/IEC 60825-2, gültige Ausgabe. Produktbeschreibung Faserüberlängenablage Dichtung Pigtails Spleißschutzhalter Kabeleinführung von Unten 6 Steckplätze für Kupplung Befestigung- punkte Zugabfangung Gewinde für Sicherheitsschraube Abb. 1 Seite 2 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de... -
Seite 5: Maße
Maße Alle Angaben in Millimeter Abb. 2 Technische Daten Bezeichnung: 2LINE Hermes BOX Größe: HxBxT [mm]: 235x172x36 Gewicht: ca. 0,46 kg Material: Kunststoff PC/ABS Lieferumfang - 1x Spleißhalter á 12 crimp oder á 6 schrumpf - 1x Kabeleinführungstülle max. Ø12mm - 1x Kabelbinder - 2x Schließschraube Torx... -
Seite 6: Montage Mit Kabeleinführung Von Unten
Kabelbindern befestigen. Das Kabel kann vor oder nach der Montage des Röhrchens eingeführt werden. Anschließend das Kabel ausreichend lang absetzten (z.B. 1,6m)(Abb. 4). Statt der Tülle kann auch eine Kabelverschraubung eingebaut werden, siehe 2.3. Abb. 4 Seite 4 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de... -
Seite 7: Kabelverschraubung
Abb. 10 Abb. 11 Spleißen Die Faserüberlängen werden nun aus der Spleißkassette heraus gewickelt werden und mit den Pigtails verspleißt. Anschließend die Faser-Überlängen in der Kassette einwickeln und den Spleißschutz in den Spleißschutzhalter ablegen. Seite 5 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de... -
Seite 8: Verschließen
Verschließen Die Box lässt sich über eine Selbstrastung, zwei Torx- Schrauben, eine Plombe (Abb. 12) oder einen Siegelaufkleber (Abb. 13) gegen unbefugtes Öffnen sichern und verschließen. Abb. 12 Abb. 13 Seite 6 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de... -
Seite 9: Konfiguration
Dazu können Sie vor oder während der Installation die Kabeleinführungs- und Kupplungsplatten versetzen. Abb. 16 Abb. 17 3 Entsorgung Nach Ende der Nutzungsdauer muss das Gehäuse und die Einbauten nach den gültigen und gesetzlichen Regelungen entsorgt und recycelt werden. Seite 7 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de... -
Seite 10: Zubehör / Vorinstallation
Zur vereinfachten Einführung und Zugentlastung von Kabeln bis Ø5mm steht Ihnen als Zubehör unsere ZAF zur Verfügung. (Separates Kaufteil) Abb. 18 Abb. 19 Abb. 20 ZAF (Kabelzugabfangungselement) Bestellnummer 20375 Pigatils/Kupplungen Bestellnummer siehe 2Line-Produktkatalog Seite 8 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de... -
Seite 11: Sachmängel
5 Sachmängel Für das Produkt übernimmt die Hauff-Technik GRIDCOM GmbH eine Sachmängelhaftung von 24 Monaten im Sinne von § 434 BGB, gerechnet ab Datum des Kaufbeleges. Im Rahmen der Haftung werden alle Teile, die durch Fabrikations- oder Materialfehler schadhaft geworden sind, kostenlos ersetzt oder instandgesetzt. Mängelrügen des Bestellers haben unverzüglich schriftlich zu erfolgen. -
Seite 12: Kontakt
8 Kontakt Hauff-Technik GRIDCOM GmbH Geiselroter Heidle 1 73494 Rosenberg, GERMANY Tel.: +49 7967 9008-30 Fax: +49 7967 9008-99 E-Mail: office@hauff-technik-gridcom.de www.hauff-technik-gridcom.de Website: Artikelnummer: 21165 | Stand 31.03.2022| Original - Montageanweisung Seite 10 von 10 Ausgabe: 31.03.2022 www.hauff-technik-gridcom.de...
