Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
3

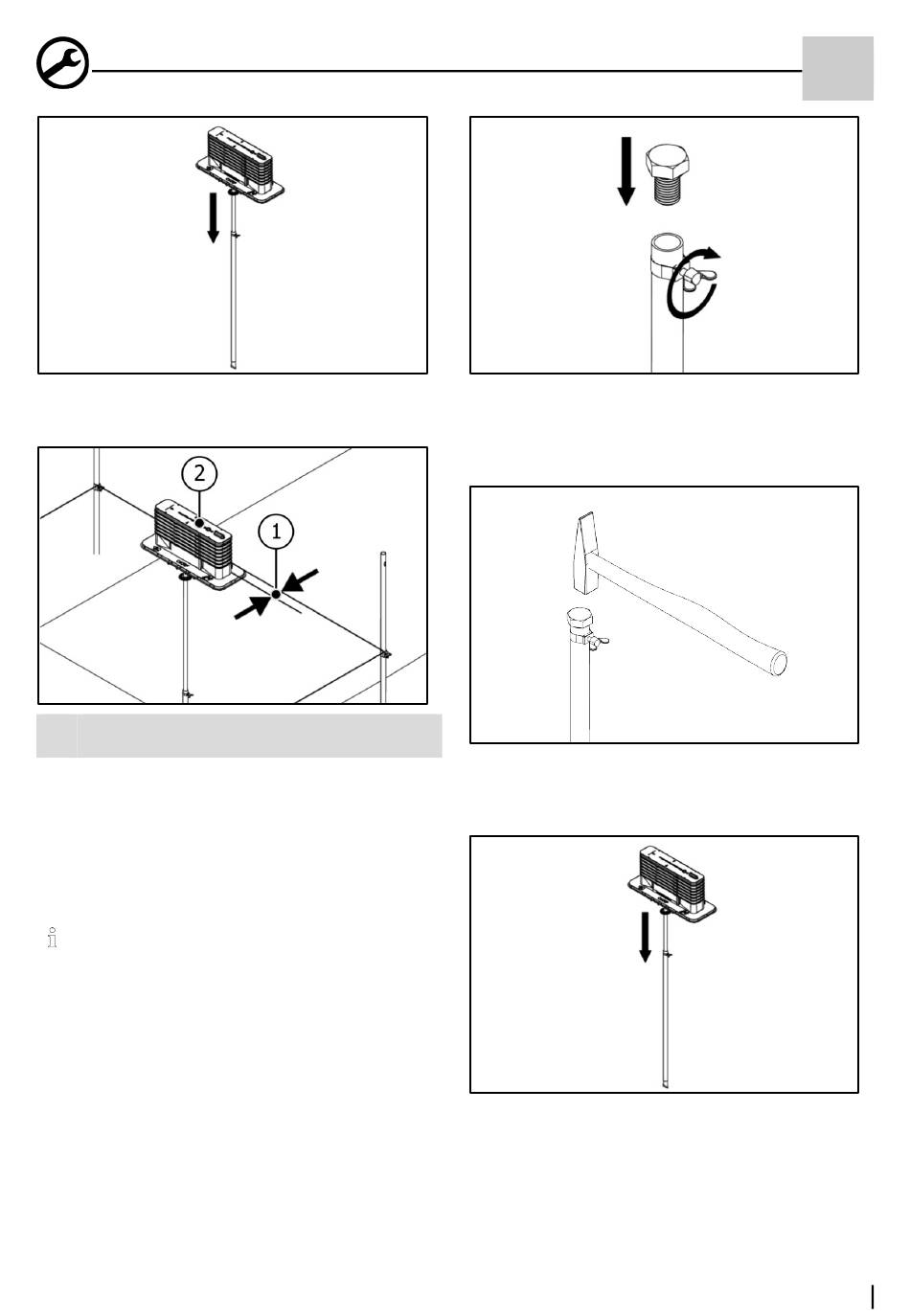

Grundkörper und Aufstellvorrichtung zusammenste-
cken und mit der Flügelschraube fixieren.
1
Flansch Grundkörper entspricht 5 cm (Abstand zur
Wandinnenseite inkl. Verputz)
2
Libelle
4
Grundkörper mit der Aufstellvorrichtung von der Lage
am Schnurgerüst in Längsrichtung ausrichten und po-
sitionieren. Dabei mithilfe einer Wasserwaage den
Grundkörper waagerecht ausrichten und ins Erdreich
drücken. Die exakte Höhenlage spielt dabei noch
keine Rolle.
• Die Anordnung muss parallel zur Wand erfol-
gen.
• Der Flansch des Grundkörpers entspricht ge-
Mindestabstand
nau dem
(verputze Fertigwand) von
• Die Position ist grundsätzlich mit den Energie-
versorgern abzustimmen.
• Der Grundkörper darf später nicht von den In-
nenwänden (Rohbauwand + Putz) überdeckt
werden.
• Bei der Positionierung der Mehrspartenhaus-
einführung ist zu beachten, dass die Aufstell-
vorrichtung nicht die Leerrohrtrasse (Spiral-
schlauch) behindert.
zur Wandinnenseite
5 cm
.
Art. Nr.: 3030476041 Rev.: 00/2022-10-26
5
Flügelschraube lösen, Erdspieß festhalten und Grund-
körper abziehen.
Die mitgelieferte Einschlagschraube in Erdspieß ste-
cken und mit der Flügelschraube fixieren.
6
Erdspieß ca. 300 mm bzw. bis zur ausreichenden Fi-
xierung in das Erdreich schlagen.
Einschlagschraube wieder entfernen.
7
Grundkörper auf den eingeschlagenen Erdspieß ste-
cken. Anschließend die Oberkante des Flansches
(siehe Markierung OKRF bzw. gelber Aufkleber) paral-
lel und höhenmäßig am Schnurgerüst (zur Oberkante
Rohfußboden) ausrichten. Nach der Höhenanpassung
die Flügelschraube feststellen und damit den Aufbau
fixieren.
DE
7
