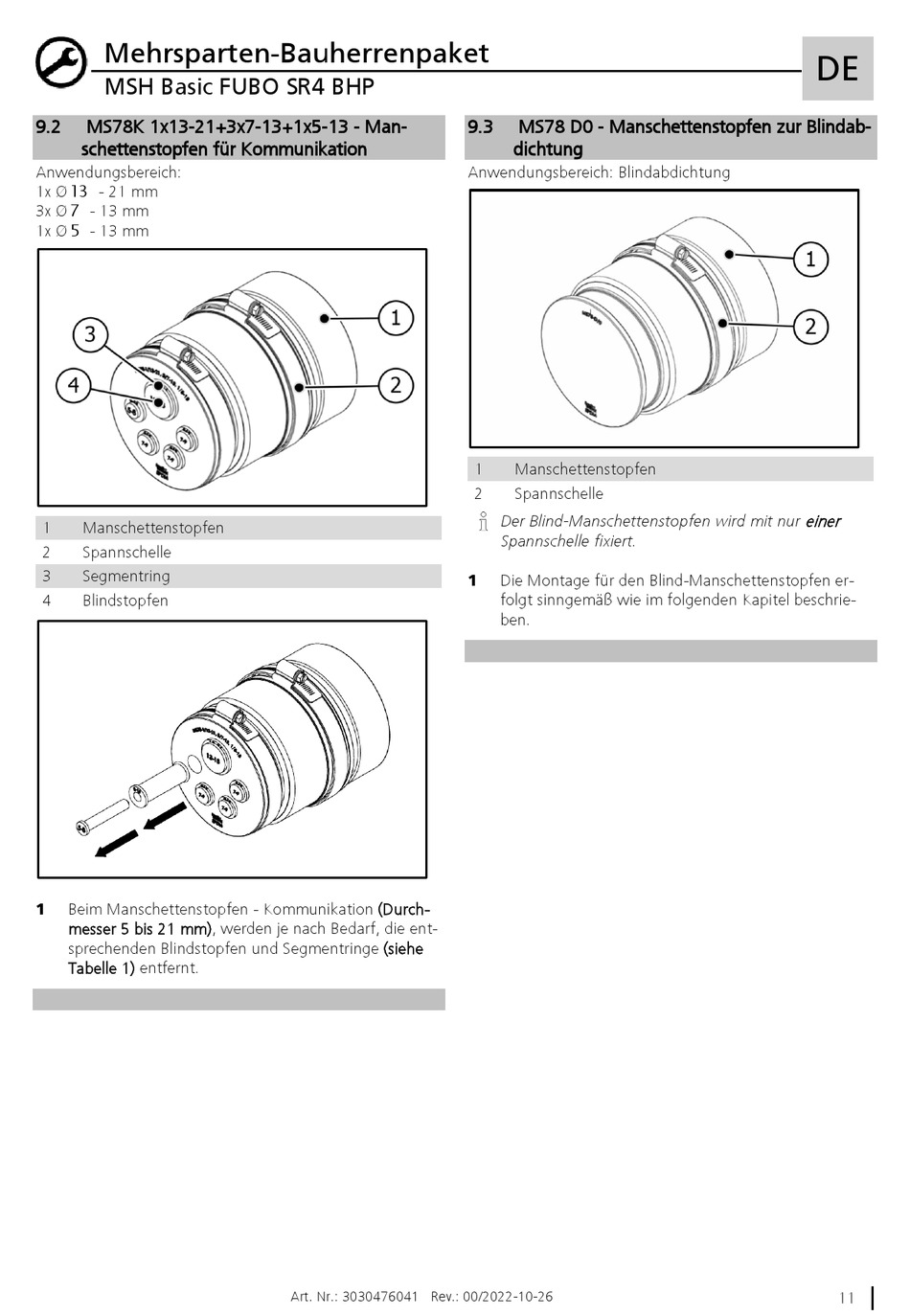

Mehrsparten-Bauherrenpaket
MSH Basic FUBO SR4 BHP
9.2 MS78K 1x13-21+3x7-13+1x5-13 - Man-
schettenstopfen für Kommunikation
Anwendungsbereich:
1x Ø 13 - 21 mm
3x Ø 7 - 13 mm
1x Ø 5 - 13 mm
1 Manschettenstopfen
2 Spannschelle
3 Segmentring
4 Blindstopfen
1 Beim Manschettenstopfen - Kommunikation (Durch-
messer 5 bis 21 mm), werden je nach Bedarf, die ent-
sprechenden Blindstopfen und Segmentringe (siehe
Tabelle 1) entfernt.
Art. Nr.: 3030476041 Rev.: 00/2022-10-26
9.3 MS78 D0 - Manschettenstopfen zur Blindab-
dichtung
Anwendungsbereich: Blindabdichtung
1 Manschettenstopfen
2 Spannschelle
Der Blind-Manschettenstopfen wird mit nur
Spannschelle fixiert.
1 Die Montage für den Blind-Manschettenstopfen er-
folgt sinngemäß wie im folgenden Kapitel beschrie-
ben.
DE
einer
11
