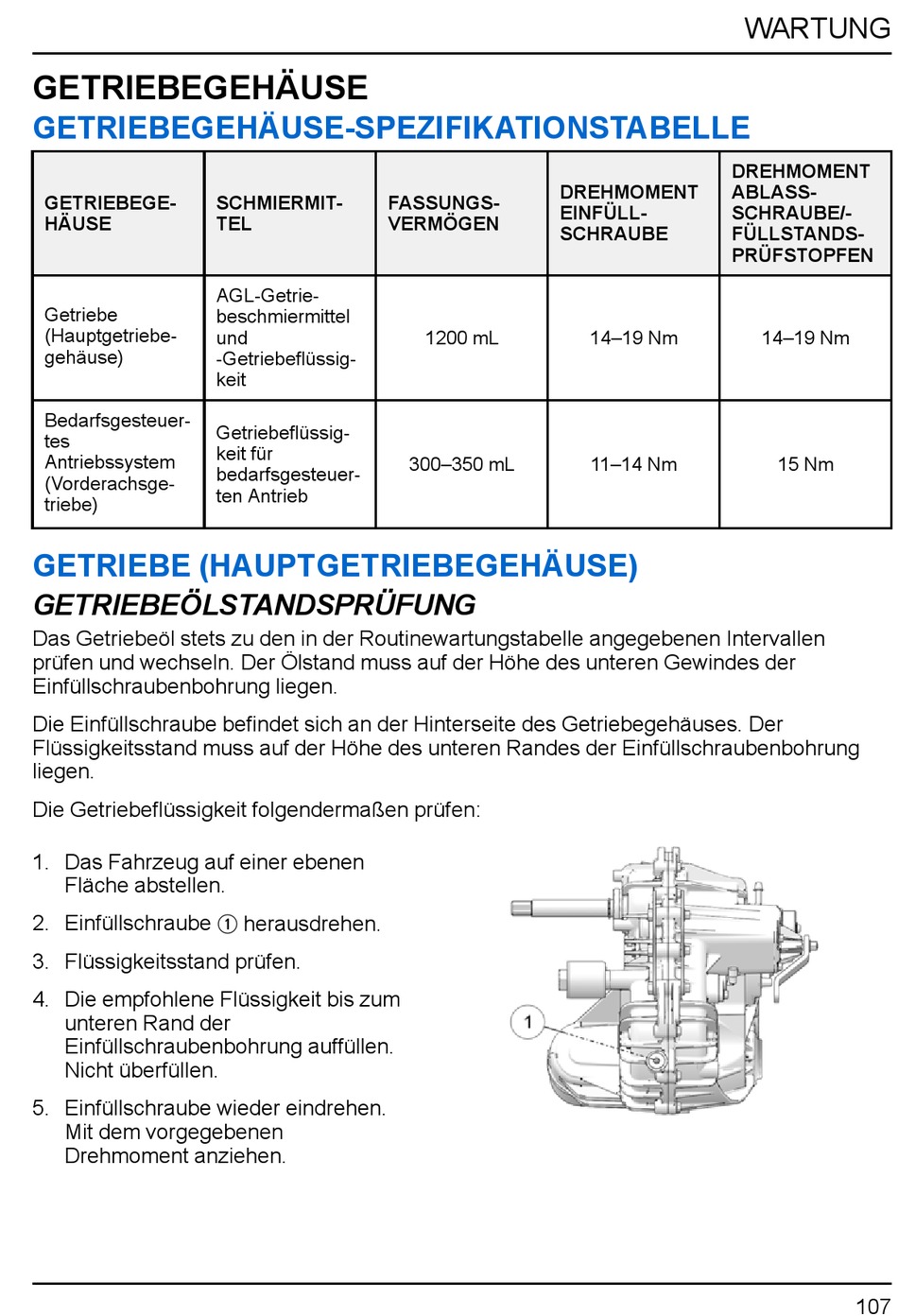

GETRIEBEGEHÄUSE
GETRIEBEGEHÄUSE-SPEZIFIKATIONSTABELLE
GETRIEBEGE-
HÄUSE
Getriebe
(Hauptgetriebe-
gehäuse)
Bedarfsgesteuer-
tes
Antriebssystem
(Vorderachsge-
triebe)
GETRIEBE (HAUPTGETRIEBEGEHÄUSE)
GETRIEBEÖLSTANDSPRÜFUNG
Das Getriebeöl stets zu den in der Routinewartungstabelle angegebenen Intervallen
prüfen und wechseln. Der Ölstand muss auf der Höhe des unteren Gewindes der
Einfüllschraubenbohrung liegen.
Die Einfüllschraube befindet sich an der Hinterseite des Getriebegehäuses. Der
Flüssigkeitsstand muss auf der Höhe des unteren Randes der Einfüllschraubenbohrung
liegen.
Die Getriebeflüssigkeit folgendermaßen prüfen:
1. Das Fahrzeug auf einer ebenen
Fläche abstellen.
2. Einfüllschraube
3. Flüssigkeitsstand prüfen.
4. Die empfohlene Flüssigkeit bis zum
unteren Rand der
Einfüllschraubenbohrung auffüllen.
Nicht überfüllen.
5. Einfüllschraube wieder eindrehen.
Mit dem vorgegebenen
Drehmoment anziehen.
SCHMIERMIT-
TEL
AGL-Getrie-
beschmiermittel
und
-Getriebeflüssig-
keit
Getriebeflüssig-
keit für
bedarfsgesteuer-
ten Antrieb
q
herausdrehen.
FASSUNGS-
VERMÖGEN
1200 mL
300–350 mL
DREHMOMENT
EINFÜLL-
SCHRAUBE
14–19 Nm
11–14 Nm
WARTUNG
DREHMOMENT
ABLASS-
SCHRAUBE/-
FÜLLSTANDS-
PRÜFSTOPFEN
14–19 Nm
15 Nm
107
