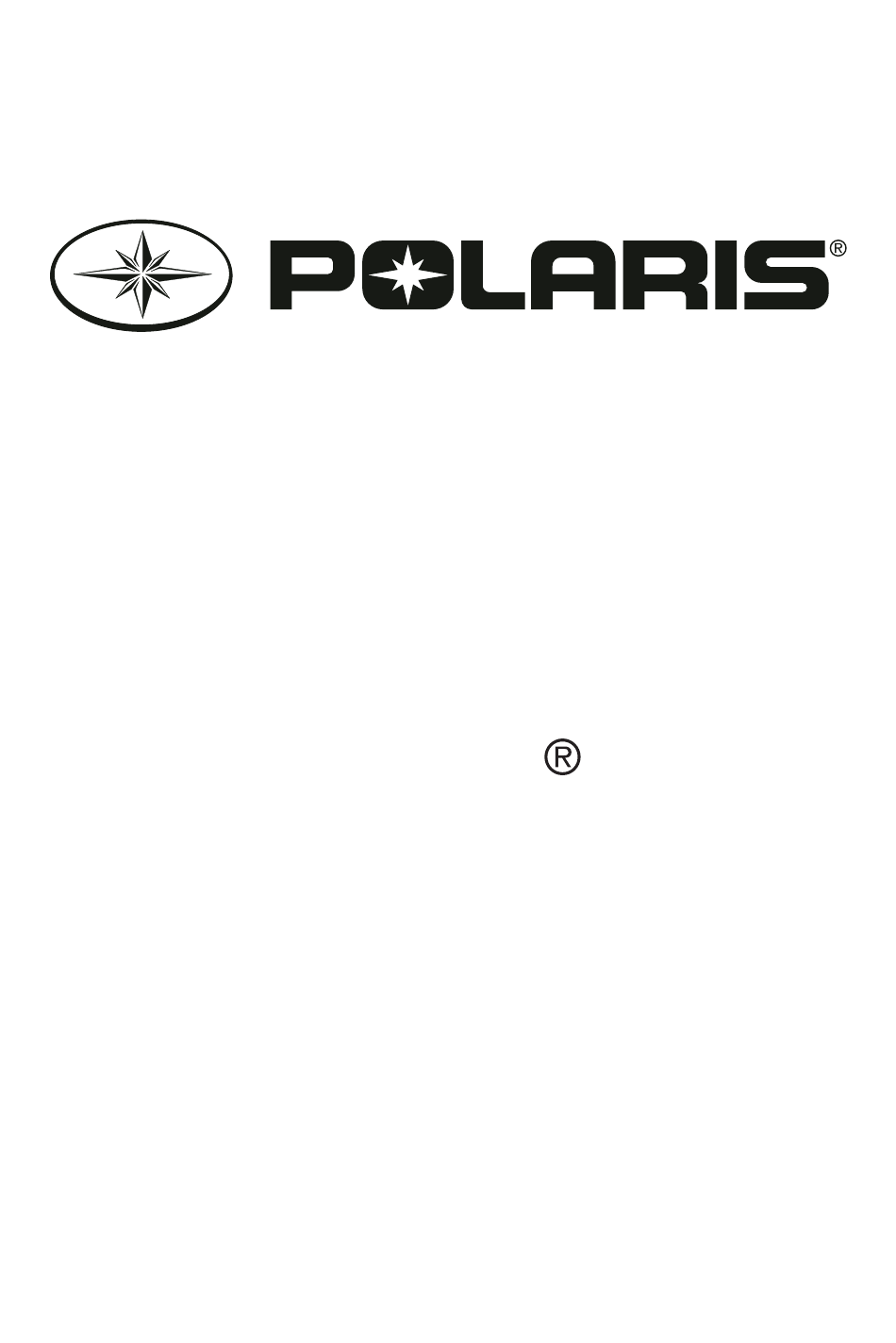

2018
GENERAL 1000
Traktor
und ABS-Traktor
Betriebsanleitung
für Wartung und Sicherheit

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Polaris GENERAL 1000 2018

Inhaltszusammenfassung für Polaris GENERAL 1000 2018

  • Seite 1 2018 GENERAL 1000 Traktor und ABS-Traktor Betriebsanleitung für Wartung und Sicherheit...
  • Seite 2 Betriebsanleitung 2018 POLARIS GENERAL 1000...
  • Seite 3 ® und POLARIS GENERAL™ sind eingetragene Marken von POLARIS Industries Inc. Copyright 2016 POLARIS Industries Inc. Alle Angaben in dieser Publikation entsprechen den aktuellsten Produktdaten zum Zeitpunkt der Veröffentlichung. Da laufend Verbesserungen an Design und Qualität der hergestellten Bauteile vorgenommen werden, sind geringfügige Abweichungen zwischen der Fahrzeugausstattung und den Angaben in dieser Publikation möglich.
  • Seite 4 • POLARIS DEFENSE ® -Kampfwagen Wir sind der Überzeugung, dass POLARIS heute weltweit Maßstäbe in der Herstellung von Nutz- und Freizeitfahrzeugen setzt. Die Konstruktion, das Design und die Entwicklung Ihres POLARIS-Fahrzeugs sind das Ergebnis langjähriger Erfahrung. Es ist die beste Maschine, die wir je hergestellt haben.
  • Seite 5 WILLKOMMEN...

  • Seite 6: Inhaltsverzeichnis

    Technische Daten....107 POLARIS-Produkte....109 Beheben von Störungen .

  • Seite 8: Einleitung

    EINLEITUNG EINLEITUNG Dieses POLARIS-Fahrzeug ist ein Geländefahrzeug. Machen Sie sich mit allen Gesetzen und Vorschriften vertraut, die den Betrieb dieses Fahrzeugs in Ihrer Region betreffen. In dieser Betriebsanleitung und am Fahrzeug selbst werden die nachfolgend beschriebenen Signalwörter und Symbole verwendet. Wo immer diese Wörter und Symbole anzutreffen sind, wird auf einen Sachverhalt aufmerksam gemacht, der Ihre Sicherheit betrifft.
  • Seite 9 • Lesen Sie diese Betriebsanleitung und schauen Sie sich die DVD zum Thema „Sicherheit“ an, die Sie mit Ihrem Fahrzeug erhalten haben. Eine kostenlose DVD erhalten Sie bei Bedarf von Ihrem POLARIS-Händler vor Ort. Machen Sie sich mit der Bedeutung aller Sicherheitswarnhinweise, Vorsichtsmaßregeln und Bedienungsabläufe vertraut, bevor Sie das Fahrzeug bedienen.

  • Seite 10: Vibrations- Und Geräuschemissionen - Europa

    Schlüsselnummer in die vorgesehenen Zeilen ein. Den Ersatzschlüssel bitte abnehmen und an einem sicheren Ort aufbewahren. Weitere Ersatzschlüssel können nur angefertigt werden, indem Sie (unter Angabe Ihrer Schlüsselnummer) einen Rohling von POLARIS bestellen und dann anhand eines vorhandenen Schlüssels fräsen lassen. Gehen alle Schlüssel verloren, muss das Zündschloss ausgetauscht werden.

  • Seite 12: Sicherheit

    SICHERHEIT SICHERHEIT SICHERHEITSSCHULUNG POLARIS legt größten Wert auf die Sicherheitsschulung. POLARIS empfiehlt Ihnen wärmstens, zusammen mit Ihren Familienmitgliedern, die das Fahrzeug fahren werden, an einem Schulungskurs teilzunehmen. ROHVA (Recreational Off-Highway Fahrzeug Association) bietet Online und praktische Sicherheitskurse an. Besuchen Sie www.rohva.org oder rufen Sie die +1 866-267-2751 an.

  • Seite 13: Schutzausrüstung

    SICHERHEIT SCHUTZAUSRÜSTUNG Es muss stets ein Helm, Augenschutz, Handschuhe, ein langärmliges Hemd, lange Hosen und mindestens knöchelhohe Stiefel getragen und der Sicherheitsgurt muss angelegt werden. Schutzausrüstung vermindert die Verletzungsgefahr. FAHRERKOMFORT Unter bestimmten Betriebsbedingungen können durch die vom Motor und Auspuff erzeugte Wärme die Temperaturen im Kabinenbereich ansteigen.

  • Seite 14: Bekleidung

    Eine gewöhnliche Brille oder Sonnenbrille bietet keinen ausreichenden Augenschutz. Beim Fahren dieses POLARIS-Fahrzeugs ist grundsätzlich eine bruchsichere Schutzbrille oder ein Helm mit bruchsicherem Visier zu tragen. POLARIS empfiehlt eine zugelassene persönliche Schutzausrüstung (PSA), die ein Prüfzeichen wie z. B. VESC 8, V-8, Z87.1 oder CE trägt.

  • Seite 15: Sicherheitsaufkleber Und Ihre Anbringungsorte

    Betriebsanleitung abgebildeten Aufkleber von den Aufklebern am Fahrzeug unterscheiden, die Aufkleber am Fahrzeug lesen und befolgen. Sollten Aufkleber unleserlich werden oder sich ablösen, bitte beim POLARIS-Händler einen Ersatzaufkleber kaufen. Ersatz-Sicherheitsaufkleber können bei POLARIS kostenlos bezogen werden. Die entsprechende Teilenummer ist auf dem Aufkleber aufgedruckt.

  • Seite 16: Warnhinweis Sicherheitsgurt/Verantwortungsbewusst Fahren

    SICHERHEIT WARNHINWEIS SICHERHEITSGURT/VERANTWORTUNGSBEWUSST FAHREN (7182650) WARNUNG Unsachgemäßer Umgang mit dem Fahrzeug kann zu SCHWEREN oder TÖDLICHEN VERLETZUNGEN führen. SEIEN SIE WACHSAM • Sicherheitsgurte tragen. • Einen zugelassenen Helm und entsprechende Schutzausrüstung tragen. • Die Kabinennetze und/oder Türen müssen STETS verwendet werden. •...

  • Seite 17: Warnhinweis Auf Kupplungsdeckel

    Beim Austauschen des Riemens stets im Inneren und in der Umgebung der Kupplung und des Belüftungssystems auf Riemenreste achten und diese beseitigen. Betriebsanleitung lesen oder POLARIS- Vertragshändler aufsuchen. WARNHINWEIS LAST/BEIFAHRER/REIFENDRUCK (7188333) Das Warnschild Last/Beifahrer/Reifendruck befindet sich auf der vorderen Verkleidung...

  • Seite 18: Kraftstofftransport-Warnhinweis

    SICHERHEIT GENERAL GENERAL GRUNDMODELL GENERAL 4 (14 IN-FELGEN) (12 IN-FELGEN) 272 kg 272 kg 272 kg MAXIMALE PRITSCHENLAST (600 lb) (600 lb) (600 lb) VORNE: 110 VORNE: 69 (10) VORNE: 87 (12) (16) REIFENDRUCK IN kPa (psi) HINTEN 125 (18) HINTEN: 96 (14) HINTEN 137 (20)
  • Seite 19 Geschwindigkeit üben und erst dann Kurven mit höherer Geschwindigkeit fahren. Kurven nie mit übertrieben hoher Geschwindigkeit fahren. • Nach einem Unfall das Fahrzeug grundsätzlich von einem POLARIS-Vertragshändler überprüfen lassen. • Mit diesem Fahrzeug nie Steigungen befahren, die für das Fahrzeug zu steil sind oder die Fähigkeiten des Fahrers übersteigen.

  • Seite 20: Technische Veränderungen

    Keine nicht von POLARIS zugelassene Zusatzausrüstung montieren oder Umbauten am Fahrzeug durchführen, die dazu dienen, seine Geschwindigkeit oder Leistung zu erhöhen. Umbauten jeder Art oder die Montage von Zusatzausrüstung, die nicht von POLARIS zugelassen ist, können zu einem erheblichen Sicherheitsrisiko führen und die Gefahr von Verletzungen erhöhen.

  • Seite 21: Betrieb Ohne Einweisung

    Durch den Anbau bestimmter Zusatzgeräte, einschließlich (aber nicht darauf beschränkt) Mähvorrichtungen, Messer, Reifen, Sprühvorrichtungen oder großen Transportgestellen kann sich das Fahrverhalten des Fahrzeugs ändern. Verwenden Sie nur von POLARIS zugelassene Zubehörprodukte und machen Sie sich mit deren Funktionsweise und den Auswirkungen auf die Fahreigenschaften vertraut.

  • Seite 22: Alkohol- Und Drogenkonsum

    SICHERHEIT ALKOHOL- UND DROGENKONSUM Nach dem Konsum von Alkohol oder Drogen ist beim Fahren des Fahrzeugs mit einem eingeschränkten Urteils-, Reaktions- und Wahrnehmungsvermögen sowie einer Beeinträchtigung des Gleichgewichtssinns zu rechnen. Vor oder während des Fahrens dieses Fahrzeugs niemals Alkohol oder Drogen konsumieren. SICHERHEITSGURTE Das Fahren in diesem Fahrzeug ohne angelegten Sicherheitsgurt erhöht das Risiko schwerer Verletzungen bei einem Überschlag, Kontrollverlust, Unfall oder plötzlichen Halt.

  • Seite 23: Transportieren Von Ladungen Auf Dem Fahrzeug

    SICHERHEIT TRANSPORTIEREN VON LADUNGEN AUF DEM FAHRZEUG Das Gewicht von Ladung und Fahrer beeinflusst das Fahrverhalten und die Stabilität. Zur eigenen Sicherung und der Sicherheit von anderen muss sorgfältig überlegt werden, wie das Fahrzeug beladen und sicher betrieben wird. Die Anweisungen in dieser Betriebsanleitung bzgl.

  • Seite 24: Fahren Mit Überhöhter Geschwindigkeit

    SICHERHEIT BETRIEB EINES BESCHÄDIGTEN FAHRZEUGS Der Betrieb eines beschädigten Fahrzeugs kann zu einem Unfall führen. Wenn sich das Fahrzeug überschlagen hat oder einen sonstigen Unfall hatte, muss es bei einer qualifizierten Service-Werkstatt vollständig auf eventuelle Schäden geprüft werden, einschließlich (aber nicht darauf beschränkt) der Sicherheitsgurte, der Überrollschutzvorrichtungen, der Bremsanlage, des Drosselsystems und der Lenkung.

  • Seite 25: Unsachgemässe Reifenwartung

    SICHERHEIT SPRÜNGE UND KUNSTSTÜCKE Kunstfahren birgt ein erhöhtes Unfallrisiko einschließlich Überschlag. KEINE Kunststücke wie Rutschmanöver, Sprünge, Volldrehungen usw. versuchen. Defensiv fahren. FALSCHE TECHNIK BEIM BEFAHREN VON STEIGUNGEN Ein falsches Vorgehen beim Befahren von Steigungen kann dazu führen, dass der Fahrer die Kontrolle verliert bzw.

  • Seite 26: Gefährdung Durch Abgase

    SICHERHEIT RUTSCHEN ODER AUSBRECHEN Bei Fahrten auf besonders unebenem, rutschigem oder instabilem Untergrund ist erhöhte Vorsicht geboten, da das Fahrzeug die Bodenhaftung verlieren oder sich überschlagen bzw. der Fahrer die Kontrolle über das Fahrzeug verlieren kann. Auf extrem glattem Untergrund sollte nicht gefahren werden. Bei Fahrten auf rutschigem Untergrund stets die Geschwindigkeit herabsetzen und besondere Vorsicht walten lassen.

  • Seite 28: Ausstattungsmerkmale Und Bedienelemente

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE EINBAUORTE DER BAUTEILE Konsole Anbauvorrichtung für Anhängerkupplung Scheinwerfer ROPS-Überrollkäfig Kühler Pritsche Vorderer Stoßfänger/Kühlerschutz Schlussleuchten Schalldämpfer (Funkenfänger) PVT-Ansaugsieb Gelenkmanschette/hinterer Bremssattel...

  • Seite 29: Verwendung Des Niedrigen Gangs (L)

    Fahrzeug und Motor im Leerlauf in einen anderen Gang schalten. TIPP Die Aufrechterhaltung der korrekten Schaltgestänge-Einstellung ist für die einwandfreie Funktion des Schaltgetriebes unabdingbar. Ihr POLARIS-Händler kann Sie bei jeglichen Problemen mit der Schaltung unterstützen. VERWENDUNG DES NIEDRIGEN GANGS (L) Unter folgenden Bedingungen immer den niedrigeren Gang (L) einlegen: •...

  • Seite 30: Zündschalter

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE SCHALTER ZÜNDSCHALTER Der Zündschalter ist ein mit dem Zündschlüssel zu betätigender Schalter. Er hat vier Schaltstellungen. Der Zündschlüssel kann nur in der Stellung AUS abgezogen werden. Motor ist ausgeschaltet. Alle elektrischen Stromkreise mit Ausnahme des 12-V-Nebenverbraucherkreises (Acc) sind abgeschaltet. Motor ist ausgeschaltet.
  • Seite 31 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE LICHTSCHALTER Zum Einschalten der Scheinwerfer muss sich der Zündschalter in der BETRIEBSSTELLUNG befinden. Zum Einschalten des Fernlichts oberen Teil des Schalters drücken. Um die Scheinwerfer auf Abblendlicht zu schalten, muss der Schalter in die mittlere Stellung gebracht werden. Zum Ausschalten der Scheinwerfer den unteren Teil des Schalters drücken.
  • Seite 32 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE FUSSPEDALE BREMSPEDAL Durch Betätigen des Bremspedals wird das Fahrzeug abgebremst bzw. angehalten. Beim Starten des Motors die Bremsen betätigen. Beim Drücken des Bremspedals leuchtet die Bremsleuchte auf. Die Bremsleuchte vor jeder Fahrt überprüfen. 1. Zündschalter in die Stellung EIN drehen. 2.
  • Seite 33 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE SITZE SICHERHEITSGURTE Dieses Fahrzeug ist mit Dreipunkt-Sicherheitsgurten mit Hüft- und Brustabschnitt für Fahrer und Beifahrer ausgerüstet. Vor Fahrtantritt sicherstellen, dass alle Fahrzeuginsassen ihre Sicherheitsgurte ordnungsgemäß angelegt haben. Der Sicherheitsgurt des Fahrers ist mit einer Verriegelungsfunktion ausgerüstet. Wenn der Sicherheitsgurt nicht angelegt ist, wird die Fahrgeschwindigkeit auf 24 km/h (15 mph) begrenzt.

  • Seite 34: Prüfen Der Sicherheitsgurte

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE PRÜFEN DER SICHERHEITSGURTE Vor jedem Fahrtantritt die ordnungsgemäße Funktion aller Sicherheitsgurte kontrollieren. 1. Die Gurtöse in die Schnalle einführen und hörbar einrasten lassen. Die Gurtöse muss sich leicht in die Schnalle einführen lassen. Am Klickgeräusch ist zu erkennen, dass der Gurt sicher eingerastet ist.

  • Seite 35: Elektronische Servolenkung (Eps)

    Die EPS-Warnanzeige leuchtet auf, um darauf hinzuweisen, dass die Servolenkung abgeschaltet ist. Das Zündschloss aus- und wieder einschalten, um die Servolenkung zurückzusetzen. Sollte die Lampe nach dem Anspringen des Motors weiterleuchten, ist die Servolenkung ausgefallen. Ein POLARIS-Händler kann behilflich sein. VERSTELLBARES LENKRAD Das Lenkrad kann vom Fahrer je nach bevorzugter Stellung nach oben oder unten verstellt werden.
  • Seite 36 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE TANKDECKEL HINWEIS Kraftstoffe mit mehr als 10 % Ethanolgehalt dürfen nicht verwendet werden. Anderenfalls besteht die Gefahr eines Motorschadens. Der Kraftstofftankdeckel befindet sich an der rechten Seite des Fahrzeugs nahe dem Beifahrersitz. Das Fahrzeug darf nur mit bleifreiem Benzin mit einer Mindestoktanzahl von 87 = (R + M/2) betankt werden.
  • Seite 37 Fahren mit diesem Fahrzeug müssen die Kabinentüren immer verschlossen und eingerastet sein. Die Kabinentüren und Riegel vor jeder Fahrt auf Straffheit sowie auf Abnutzungserscheinungen und Beschädigungen prüfen. Abgenutzte und schadhafte Teile unverzüglich durch neue Teile ersetzen, die bei Ihrem POLARIS-Vertragshändler erhältlich sind.
  • Seite 38 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE KOMBIINSTRUMENT HINWEIS Ein Hochdruckwasserstrahl kann Teile des Fahrzeugs beschädigen. Das Fahrzeug von Hand oder mit einem Gartenschlauch unter Verwendung milden Spülmittels waschen. Bestimmte Produkte, beispielsweise Insektenschutzmittel und Chemikalien, beschädigen das Tachometerglas und andere Kunststoffflächen. Das Kombiinstrument nicht mit Alkohol reinigen.
  • Seite 39 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE TACHOMETER Der Tachometer zeigt die Fahrgeschwindigkeit des Motorrads in Kilometer pro Stunde (km/h) bzw. Meilen pro Stunde (mph) an. Siehe Seite 44. DREHZAHLMESSER Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an. MODE-KNOPF Den MODE-Knopf gedrückt halten, um das Einstellungsmenü...
  • Seite 40 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE KONTROLLLEUCHTEN LEUCHTE BEDEUTUNG ZUSTAND Fahrgeschwindigkeit In der Betriebsart „Metrisch“ wird die Geschwindigkeit in Kilometer pro Stunde angezeigt. In der Betriebsart „Standard“ wird die Geschwindigkeit in Meilen pro Stunde angezeigt. Dieses Symbol leuchtet auf, wenn der Motor überhitzt ist. Wenn das Überhitzung Symbol blinkt, ist der Motor noch immer überhitzt, und die Motorsteuerung reduziert automatisch die Motorleistung.
  • Seite 41 Dieses Symbol zeigt an, ob 2x4 oder 4x4 aktiviert ist. Wartungsanzeige Das blinkende Schraubenschlüsselsymbol weist den Fahrer darauf hin, dass das eingestellte Wartungsintervall abgelaufen ist. Die Routinewartung kann von Ihrem POLARIS-Händler durchgeführt werden. Siehe Seite 45 Kraftstoffanzeige Die Segmente der Kraftstoffanzeige geben den Füllstand des Kraftstofftanks zu erkennen.
  • Seite 42 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE MODUS-INFORMATIONSANZEIGEN Der Anzeigeblock enthält drei Bereiche, die Modus-Informationen anzeigen. Beschreibung Bereich-1-Modi Motortemperatur Temperatur des Motorkühlmittels Fahrgeschwindigkeit Geschwindigkeit des Fahrzeugs Drehzahlmesser Motordrehzahl (U/min) Beschreibung Bereich-2-Modi Kilometerzähler Die Kilometerzählerfunktion erfasst die insgesamt von dem Fahrzeug zurückgelegten Kilometer und zeigt sie an. Streckenkilometerzähler (T1/T2) Ein Streckenkilometerzähler erfasst jeweils die Distanz, die das Fahrzeug seit...

  • Seite 43: Aufrufen Der Menüs Und Optionen

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE AUFRUFEN DER MENÜS UND OPTIONEN ANZEIGENEINSTELLUNGSMENÜ Den MODE-Knopf drücken und loslassen, um nacheinander die Bereich-1-Modi aufzurufen bis der gewünschte Standardmodus angezeigt wird. Siehe Seite 41. Den MODE-Knopf gedrückt halten, um das Einstellungsmenü aufzurufen. Der Bildschirm OPTIONS (Optionen) wird für einige Sekunden angezeigt. 1.

  • Seite 44: Helligkeit Der Hintergrundbeleuchtung

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE HELLIGKEIT DER HINTERGRUNDBELEUCHTUNG Die Farbe der Hintergrundbeleuchtung des Anzeigeblocks kann wahlweise auf blau oder rot eingestellt werden. 1. Den MODE-Knopf gedrückt halten, um das Einstellungsmenü aufzurufen. 2. Eine der Pfeiltasten drücken, um zur Option „BL LEVEL“ (Stufe der Hintergrundbeleuchtung) zu blättern.

  • Seite 45: Streckenkilometerzähler

    AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE ANZEIGEEINHEITEN (METRISCH/US) 1. Den MODE-Knopf gedrückt halten, um das Einstellungsmenü aufzurufen. 2. Eine der Pfeiltasten drücken, um zur gewünschten Option „UNITS“ (Einheiten) (Entfernung, Temperatur oder Inhalt) zu blättern. MODE drücken, um die Option anzuwählen. 3. Eine der Pfeiltasten drücken, um zur gewünschten Einstellung zu blättern. 4.
  • Seite 46 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE PROGRAMMIERBARES WARTUNGSINTERVALL Der Wartungsintervallzähler wurde im Werk auf 25 Betriebsstunden eingestellt. Der Anzeigewert des Zählers nimmt mit steigender Motorbetriebsstundenzahl ab. Wenn das Wartungsintervall den Wert null (0) erreicht, und danach bei jedem Motorstart, blinkt das Schraubenschlüsselsymbol ca. zehn Sekunden lang, bis der Zähler zurückgesetzt wird. Sofern sie aktiviert ist, dient diese Funktion als hilfreiche Erinnerung an die fällige Routinewartung.
  • Seite 47 AUSSTATTUNGSMERKMALE UND BEDIENELEMENTE MOTORFEHLERCODES Die Fehlercodeanzeige erscheint nur, wenn das MOTORWARNSYMBOL leuchtet bzw. wenn es während eines Zündzyklus aufleuchtet und wieder erlischt. Fehlercodes werden nicht gespeichert. Wird der Zündschlüssel auf AUS gedreht, werden der Code und die Meldung gelöscht. Sie erscheinen jedoch wieder, wenn der gleiche Fehler nach dem erneuten Motorstart wieder auftritt.

  • Seite 48: Betrieb

    BETRIEB BETRIEB WARNUNG Bei unsachgemäßem Betrieb des Fahrzeugs besteht die Gefahr einer Kollision, des Kontrollverlustes, eines Unfalls oder eines Überschlags, was zu schweren oder tödlichen Verletzungen führen kann. Alle Sicherheitswarnhinweise im Abschnitt Sicherheit dieser Betriebsanleitung müssen nicht nur gelesen, sondern auch verstanden werden. FAHRZEUG-EINFAHRZEIT Die Einfahrzeit Ihres neuen Fahrzeugs erstreckt sich über die ersten 20 Betriebsstunden bzw.

  • Seite 49: Einfahren Des Pvt-Getriebes (Kupplungen/Riemen)

    BETRIEB EINFAHREN DES PVT-GETRIEBES (KUPPLUNGEN/RIEMEN) Sorgfältiges Einfahren der Kupplungen und des Antriebsriemens erhöht Lebensdauer und Leistung. Fahren Sie die Kupplungen und den Antriebsriemen bei niedrigen Fahrgeschwindigkeiten gemäß den Empfehlungen ein. Nur leichte Lasten ziehen. Während der Einfahrzeit nicht aggressiv beschleunigen und nicht mit hoher Geschwindigkeit fahren.

  • Seite 50: Prüfungen Vor Fahrtantritt

    BETRIEB PRÜFUNGEN VOR FAHRTANTRITT Wird es vor Fahrtantritt versäumt, das Fahrzeug zu überprüfen und seine Betriebssicherheit zu kontrollieren, besteht ein erhöhtes Unfallrisiko. Vor jeder Fahrt den Zustand und die Betriebssicherheit des Fahrzeugs kontrollieren. BEMERKUNGEN SEITE PRÜFUNG Bremsanlage/Pedalweg Auf einwandfreie Funktion prüfen. Seite 92 Bremsflüssigkeit Füllstand prüfen.

  • Seite 51: Zuschalten Des Allradantriebs (Awd)

    BETRIEB ZUSCHALTEN DES ALLRADANTRIEBS (AWD) Zum Einschalten des Allradantriebs (AWD) auf den oberen Teil des Schalters drücken. Die 4x4-Anzeige auf dem Anzeigeblock leuchtet auf, wenn der Allradantrieb des Fahrzeugs eingeschaltet ist. Bei eingeschaltetem AWD-Schalter kuppelt sich das Vorderachsgetriebe automatisch ein, sobald die Hinterräder durchdrehen.

  • Seite 52: Ausschalten Der Differenzialsperre (Rasenbetrieb [Turf])

    BETRIEB SPERREN DES DIFFERENZIALGETRIEBES Um die Differenzialsperre einzulegen und das Fahrzeug mit Zweiradantrieb (2x4) zu fahren, den Kippschalter in die mittlere Position bringen. Die Differenzialsperre erhöht die Zugkraft der Räder auf rutschigem Untergrund bzw. bei schlechter Bodenhaftung. Bei gesperrtem Hinterachsdifferenzial drehen sich die Hinterräder mit der gleichen Geschwindigkeit.

  • Seite 53: Transportieren Von Ladungen

    BETRIEB TRANSPORTIEREN VON LADUNGEN WARNUNG Unsachgemäßes Transportieren von Lasten kann das Verhalten des Fahrzeugs negativ beeinflussen und den Kontrollverlust über das Fahrzeug oder ein unzuverlässiges Bremsverhalten bewirken; dies kann zu schweren oder tödlichen Verletzungen führen. Beim Transportieren von Ladungen sind stets die folgenden Sicherheitsregeln einzuhalten: •...

  • Seite 54: Ziehen Von Lasten

    Lasten in unwegsamem Gelände, in Kurven sowie beim Bergauf- und Bergabfahren sollte die Fahrgeschwindigkeit auf 8 km/h (5 mph) beschränkt werden. Ihr POLARIS-Fahrzeug ist für bestimmte Trag- und Anhängelasten ausgelegt. Die Warnhinweise auf den Warnaufklebern zur Lastverteilung sind in jedem Fall zu lesen und zu befolgen.

  • Seite 55: Entleeren Der Pritsche

    BETRIEB GESAMTDEICHSELLAST GESAMTANHÄNGELAST MAXIMALE ABSCHLEPP- (SENKRECHT WIRKEND) (EBENER UNTERGRUND) GESCHWINDIGKEIT 681 kg 68,1 kg 16 km/h (1500 lb) (150 lb) (10 mph) HINWEIS Im Interesse einer möglichst langen Lebensdauer des Antriebsriemens sollte beim Transportieren bzw. Ziehen schwerer Lasten ein niedriger Gang (L) eingelegt werden. LEBENSDAUER DES ANTRIEBSRIEMENS Im Interesse einer möglichst langen Lebensdauer des Antriebsriemens sollte beim Transportieren bzw.
  • Seite 56 BETRIEB WARNUNG Wenn sich der Schwerpunkt der Ladung im hinteren Bereich der Pritsche befindet, kann die Pritsche plötzlich kippen, wenn man den Sperrhebel nach vorne zieht. Dabei können der Fahrer oder Schaulustige schwer verletzt werden. Vor dem Öffnen des Sperrhebels immer nachprüfen, ob die Ladung gleichmäßig verteilt ist bzw.

  • Seite 57: Fahren Mit Einem Beifahrer

    BETRIEB 11. Beifahrer erst dann mitführen, wenn der Fahrer selbst mindestens zwei Stunden Fahrerfahrung mit diesem Fahrzeug gesammelt hat. FAHREN MIT EINEM BEIFAHRER 1. Die Prüfungen vor Fahrtantritt durchführen. 2. Alle Beifahrer müssen mindestens 12 Jahre alt sein und eine Körpergröße haben, die es ihnen ohne Anstrengung erlaubt, sicher und bequem mit angelegtem Sicherheitsgurt auf einem Beifahrersitz zu sitzen, beide Füße auf den Boden zu stellen und sich am Haltegriff festzuhalten.

  • Seite 58: Fahren Über Hindernisse

    BETRIEB FAHREN ÜBER HINDERNISSE Beim Fahren über Hindernisse sind die folgenden Vorsichtsmaßregeln zu beachten: 1. Vor Fahrten durch unbekanntes Gelände die Route stets auf Hindernisse prüfen. 2. Vorausschauen und lernen, das Gelände richtig einzuschätzen. Ständige Wachsamkeit ist geboten, damit Gefahrenquellen wie Baumstämme, Gesteinsbrocken und tiefhängende Äste rechtzeitig erkannt werden.

  • Seite 59: Bergauf Fahren

    BETRIEB 5. Wenn das Fahrzeug seitlich ausbricht, gegenlenken. Niemals die Bremse betätigen, wenn das Fahrzeug ausbricht. BERGAUF FAHREN Beim Bergauffahren sind folgende Vorsichtsmaßnahmen zu beachten: 1. Übermäßig steile Hänge vermeiden. 2. Modelle mit Bergabfahrthilfe (ADC): Beim Befahren von Steigungen oder Gefällen immer den niedrigen Gang (L) einlegen und ADC 4x4 wählen.

  • Seite 60: Durchfahren Von Gewässern

    BETRIEB 5. Beim Bergabfahren nicht in einem Winkel fahren, in dem sich das Fahrzeug zu stark seitlich neigen würde. In gerader Linie bergab fahren. 6. Bremsen leicht betätigen, um das Fahrzeug zu verlangsamen. DURCHFAHREN VON GEWÄSSERN Das Fahrzeug kann Gewässer durchqueren, deren Tiefe die Höhe der Bodenbleche nicht übersteigt.

  • Seite 61: Fahren Im Rückwärtsgang

    BETRIEB FAHREN IM RÜCKWÄRTSGANG Beim Fahren im Rückwärtsgang (R) sind die folgenden Vorsichtsregeln zu beachten: 1. Stets auf Hindernisse oder Personen hinter dem Fahrzeug achten. Stets das linke und rechte Sichtfeld vor dem Rückwärtsfahren überschauen. 2. Stets das Rückwärtsfahren bergab vermeiden. 3.

  • Seite 62: Windenanleitung

    WINDENANLEITUNG WINDENANLEITUNG Diese Sicherheitswarnungen und Anweisungen gelten für Fahrzeuge, die mit einer Winde ausgeliefert oder vom Besitzer mit einer Winde nachgerüstet wurden. WARNUNG Unsachgemäßer Umgang mit der Winde kann zu SCHWEREN oder TÖDLICHEN VERLETZUNGEN führen. Bitte halten Sie sich stets an alle Anweisungen und Warnhinweise dieser Betriebsanleitung bezüglich Winden.
  • Seite 63 20. Die Winde nie zum Heben oder Aufhängen einer vertikalen Last verwenden. 21. Die Winde nie in Wasser eintauchen oder unter Wasser gelangen lassen. Wenn dieses Problem auftritt, kann Ihr POLARIS-Händler die Wartung der Winde durchführen. 22. Die Winde und das Windenseil vor jedem Gebrauch kontrollieren.

  • Seite 64: Windenbedienung

    WINDENANLEITUNG WINDENBEDIENUNG Vor Gebrauch der Winde die Winden-Sicherheitsanweisungen auf den vorherigen Seiten lesen. TIPP Es empfiehlt sich, die Bedienung und den Betrieb der Winde vor dem ersten richtigen Einsatz zu üben. WARNUNG Unsachgemäßer Umgang mit der Winde kann zu SCHWEREN oder TÖDLICHEN VERLETZUNGEN führen.
  • Seite 65 WINDENANLEITUNG 4. Verwenden Sie zum Hantieren mit dem Haken stets den Hakengurt. WARNUNG Nie die Finger durch den Haken stecken. SCHWERE VERLETZUNGSGEFAHR! • Den Haken entweder direkt an der Last oder an einem um die Last geschlungenen Abschleppgurt oder einer Kette anschlagen. Nein TIPP Ein Abschleppgurt darf sich NICHT ausdehnen.
  • Seite 66 Das Windenseil bei den ersten Anzeichen von Beschädigung austauschen, um SCHWERE oder TÖDLICHE VERLETZUNGEN durch plötzliches Reißen des Seils zu vermeiden. Ersetzen Sie Teile von POLARIS-Winden (einschließlich des Seils) zu Ihrer Sicherheit grundsätzlich nur durch echte POLARIS-Ersatzteile. Diese erhalten Sie bei Ihrem POLARIS-Vertragshändler.
  • Seite 67 WINDENANLEITUNG 7. Je mehr Seil abgespult wird, desto größer ist das Zugvermögen der Winde. Vergewissern Sie sich stets, dass mindestens fünf (5) Seilwindungen auf der Windenhaspel verbleiben. Die Reibung dieser Seilwindungen auf der Haspel ermöglicht es der Trommelbremse, auf das Windenseil Zugkraft auszuüben und die Last zu bewegen.
  • Seite 68 WINDENANLEITUNG g. Im steckengebliebenen Fahrzeug den niedrigsten Gang einlegen. h. Langsam und behutsam etwas Gas geben und zugleich die Winde betätigen, um das Fahrzeug freizuziehen. i. Sobald das steckengebliebene Fahrzeug frei ist und sich mit eigener Kraft fortbewegen kann, die Winde abschalten. j.
  • Seite 69 WINDENANLEITUNG PFLEGE DES WINDENSEILS Ersetzen Sie Teile von POLARIS-Winden (einschließlich des Seils) zu Ihrer Sicherheit grundsätzlich nur durch echte POLARIS-Ersatzteile. Diese erhalten Sie bei Ihrem POLARIS-Vertragshändler. WARNUNG Bei Verwendung eines abgenutzten oder schadhaften Seils kann das Seil plötzlich reißen und SCHWERE VERLETZUNGEN verursachen.

  • Seite 70: Stossbelastung

    WINDENANLEITUNG STOSSBELASTUNG WARNUNG Das Windenseil ist zwar sehr robust, jedoch nicht für dynamische oder „Stoßbelastungen“ konstruiert. Durch eine Stoßbelastung wird das Windenseil über seine Festigkeitsgrenze hinaus beansprucht und es kann reißen. Das Ende eines unter Last durchreißenden Windenseils kann Sie und andere, in der Nähe stehende Personen SCHWER VERLETZEN oder TÖTEN.

  • Seite 71: Wartung Der Winde, Sicherheit Bei Wartungsarbeiten

    3. Vor jeglichen Arbeiten an der Winde die Batterieanschlusskabel von der Batterie trennen, um ein versehentliches Einschalten der Winde zu verhindern. 4. Ersetzen Sie Teile von POLARIS-Winden (einschließlich des Seils) zu Ihrer Sicherheit grundsätzlich nur durch echte POLARIS-Ersatzteile. Diese erhalten Sie bei Ihrem POLARIS-Vertragshändler.

  • Seite 72: Emissionsbegrenzungssysteme

    EMISSIONSBEGRENZUNGSSYSTEME EMISSIONSBEGRENZUNGSSYSTEME GERÄUSCHEMISSIONS-BEGRENZUNGSSYSTEM Die Bestandteile des Motors, des Motoransaugtrakts und der Auspuffanlage dürfen nicht verändert werden, da sonst die örtlich geltenden Geräuschemissionsvorschriften nicht mehr erfüllt werden (z. B. EPA 40 CFR 205). BETRIEB AUF ÖFFENTLICHEM GELÄNDE IN DEN USA Ihr Fahrzeug ist mit einem Funkenfänger ausgerüstet, der geprüft und nach der USFS- Norm 5100-1C zertifiziert wurde.

  • Seite 74: Wartung

    Werkstatt oder Person gewartet, ausgetauscht oder repariert werden. Ein POLARIS-Vertragshändler kann alle Wartungsarbeiten durchführen, die an dem Fahrzeug erforderlich sind. Polaris empfiehlt für die emissionsbezogene Wartung die Verwendung von POLARIS-Teilen, gleichwertige Teile können jedoch verwendet werden. In den USA gilt es als Verstoß gegen das Luftreinhaltungsgesetz (Clean Air Act), Austauschteile zu verwenden, welche die Wirksamkeit der Emissionsbegrenzungssysteme des Fahrzeugs beeinträchtigen.

  • Seite 75: Legende Für Die Wartungstabelle

    SYMBOL BESCHREIBUNG Diese Maßnahmen sind bei Fahrzeugen, die besonders stark beansprucht werden, häufiger auszuführen. Diese Wartungsmaßnahmen sind von einem Polaris-Vertragshändler oder einem anderen qualifizierten Spezialisten auszuführen. WARNUNG Werden die mit dem Symbol V gekennzeichneten Maßnahmen nicht fachgerecht ausgeführt, können Bauteile des Fahrzeugs ausfallen. Die mögliche Folge sind schwere oder tödliche Verletzungen.
  • Seite 76 WARTUNG WARTUNGSINTERVALL (JE NACHDEM WAS ZUERST EINTRITT) BETRIEBS- (mi) STUNDEN TERMIN BEMERKUNGEN PRÜFUNG Scheinwerfer/ täglich Auf einwandfreie Funktion prüfen. – – Schlussleuchte Prüfen, bei Bedarf wechseln. Luftfilter – wöchentlich – Bremsbelagverschleiß Regelmäßig prüfen. 10 Std monatlich (100) Pole begutachten; reinigen; testen. Batterie 25 Std monatlich...
  • Seite 77 WARTUNG WARTUNGSINTERVALL (JE NACHDEM WAS ZUERST EINTRITT) BETRIEBS- (mi) STUNDEN TERMIN BEMERKUNGEN PRÜFUNG Kühlmittelkonzentration Kühlsystem (sofern jahreszeitabhängig kontrollieren; 50 Std 6 Mo zutreffend) (500) jährlich Kühlsystem-Drucktest durchführen. Kühler (sofern Prüfen; Außenflächen reinigen. 50 Std 6 Mo vorhanden) (500) 1600 Auf Undichtigkeiten und lockere Ölleitungen und 50 Std 6 Mo...

  • Seite 78: Schmierempfehlungen

    WARTUNG WARTUNGSINTERVALL (JE NACHDEM WAS ZUERST EINTRITT) BETRIEBS- (mi) STUNDEN TERMIN BEMERKUNGEN PRÜFUNG Ratschen- 3200 Prüfen; bei Bedarf einstellen. 200 Std – Steuerkettenspanner (2000) 3200 Federungsbuchsen Prüfen; bei Bedarf wechseln. 250 Std 24 Mo (2000) 4800 Funkenfänger Reinigen. 300 Std 36 Mo (3000) 8000...

  • Seite 79: Ölempfehlungen

    Motors sowie zu einem Unfall mit Verletzungsgefahr führen. Halten Sie sich stets an die Wartungsanweisungen der Routinewartungstabelle. ÖLEMPFEHLUNGEN POLARIS empfiehlt POLARIS PS-4 5W-50 Viertaktöl oder ein vergleichbares Öl. Die Füllmengen finden Sie im Abschnitt Technische Daten ab . Wird kein Synthetik-Motoröl POLARIS PS-4 verwendet, muss möglicherweise das Öl häufiger gewechselt werden.

  • Seite 80: Öl- Und Ölfilterwechsel

    WARTUNG 1. Die gesamte Ladung von der Pritsche nehmen. Siehe Seite 54. 2. Fahrzeug auf ebenem Untergrund abstellen. 3. Ganghebel in Stellung Parken (P) bringen. 4. Motor abstellen. 5. Außerhalb des Kippbereiches der Pritsche stehend den Pritschensperrhebel nach oben ziehen. Vorderes Ende der Pritsche anheben.
  • Seite 81 WARTUNG Verschaffen Sie sich unter der Pritsche Zugang zum Öleinfülldeckel, zum Ölmessstab und zum Filter. 1. Die gesamte Ladung von der Pritsche nehmen. Siehe Seite 54. 2. Fahrzeug auf ebenem Untergrund abstellen. 3. Ganghebel in Stellung Parken (P) bringen. 4. Außerhalb des Kippbereiches der Pritsche stehend den Pritschensperrhebel nach oben ziehen.

  • Seite 82: Getriebegehäuse

    WARTUNG 19. Ölmessstab wieder vollständig einführen. Ölmessstab wieder herausziehen und Ölstand ablesen. 20. Öleinfülldeckel abnehmen und je nach Bedarf Öl bis zur oberen Marke auf dem Messstab nachfüllen. Nicht überfüllen. 21. Einfülldeckel wieder anbringen. Ölmessstab wieder einsetzen. 22. Den Auslassschlauch unter der Kraftstoffleitung und den Zündkabeln hindurchführen und wieder am Kupplungsgehäuse anbringen.

  • Seite 83: Getriebe (Hauptgetriebegehäuse)

    Das Getriebeöl stets zu den in der Routinewartungstabelle ab Seite 74 angegebenen Intervallen prüfen und wechseln. Die empfohlenen Schmiermittel, Fassungsvermögen und Drehmomentwerte sind der Getriebe-Spezifikationstabelle zu entnehmen. Die Teilenummern von POLARIS-Produkten sind im Abschnitt Seite 109 zu finden. ÖLSTANDSPRÜFUNG Die Flüssigkeitsstandprüf- und Einfüllschraube befindet sich an der Rückseite des Getriebegehäuses.

  • Seite 84: Vorderachsgetriebe

    Einfüllschraubenbohrung liegen. Die empfohlenen Schmiermittel, Fassungsvermögen und Drehmomentwerte sind der Getriebe-Spezifikationstabelle zu entnehmen. Die Teilenummern von POLARIS-Produkten sind im Abschnitt Seite 109 zu finden. Modelle mit Bergabfahrthilfe (ADC): Bei extremer Beanspruchung der Bergabfahrthilfe die Flüssigkeit im Vorderachsgetriebe alle 25 Betriebsstunden wechseln. Unter extremer Beanspruchung sind folgende Einsatzbedingungen zu verstehen: •...

  • Seite 85: Zündkerzen

    Der für Ihr Fahrzeug empfohlene Zündkerzentyp ist im Abschnitt Technische Daten ab zu finden. Zündkerzen immer mit Solldrehmoment anziehen. HINWEIS Durch die Verwendung von Zündkerzen, die nicht der Herstellerempfehlung entsprechen, kann der Motor erheblich beschädigt werden. Verwenden Sie stets die von POLARIS empfohlenen oder gleichwertige Zündkerzen. ZÜNDKERZENELEKTRODENABSTAND/ANZUGSDREHMOMENT ELEKTRODENABSTAND ZÜNDKERZENDREHMOMENT...

  • Seite 86: Normale Zündkerze

    Kühlmittelstände und füllen Sie bei Bedarf etwas Kühlmittel in den Ausgleichsbehälter nach, um den Kühlmittelstand im empfohlenen Bereich zu halten. AUFFÜLLEN UND WECHSELN DES KÜHLMITTELS POLARIS empfiehlt den Gebrauch von gebrauchsfertigem POLARIS Frostschutzmittel 50/50. Dieses Frostschutzmittel ist eine gebrauchsfertige Mischung. Nicht mit Wasser verdünnen.

  • Seite 87: Kühler Und Lüfter

    Kühlmittel stets durch die Ausgleichsbehälteröffnung hinzufügen, nie durch die Kühlerdruckverschlussöffnung. 6. Kappe des Kühlmittelbehälters wieder anbringen. TIPP Wenn häufig Kühlmittel nachgefüllt werden muss oder der Ausgleichsbehälter leer ist, befindet sich vermutlich eine undichte Stelle im Kühlsystem. Ihr POLARIS-Händler kann das Kühlsystem überprüfen.

  • Seite 88: Füllstand Im Kühler

    4. Je nach Bedarf mit einem Trichter Kühlmittel nachfüllen. 5. Kühlerdruckverschluss wieder ordnungsgemäß anbringen. Bei Verwendung eines nicht dem Original entsprechenden Kühlerdruckverschlusses kann das Ausgleichssystem nicht ordnungsgemäß funktionieren. Ihr POLARIS-Händler kann das korrekte Ersatzteil liefern. 6. Nachdem der Kühlerdruckverschluss ordnungsgemäß angebracht wurde, den Ausgleichsbehälter bis zum empfohlenen Füllstand mit Kühlmittel auffüllen.

  • Seite 89: Antriebsriemenwechsel/Beseitigung Von Rückständen

    • Suchen Sie für Wartungsarbeiten und Reparaturen bitte Ihren POLARIS-Händler oder einen anderen qualifizierten Servicespezialisten auf. • Dieses PVT-System ist nur für POLARIS-Produkte konzipiert. Es darf nicht in andere Produkte eingebaut werden. • Sicherstellen, dass das PVT-Gehäuse während des Betriebs stets sicher befestigt ist.

  • Seite 90: Eintauchen Des Fahrzeugs

    6. Motordrehzahl auf Leerlaufdrehzahl herunter kommen lassen. Bremsen betätigen. Getriebe in den niedrigsten Gang (L) schalten. 7. Prüfen, ob der Riemen schlüpft. Wenn ja, den Vorgang wiederholen. 8. Das Fahrzeug muss so bald wie möglich gewartet werden. Ein POLARIS-Händler kann behilflich sein. EINTAUCHEN DES FAHRZEUGS WARNUNG Wenn das Fahrzeug in zu tiefes Wasser gerät und anschließend nicht gründlich inspiziert...

  • Seite 91: Servolenkeinheit

    6. Einen Motorstart versuchen. Nötigenfalls die Trocknungsmaßnahmen nochmals durchführen. 7. Das Fahrzeug so bald wie möglich zur Wartung bringen, auch wenn es anspringt. Ihr POLARIS-Händler kann die erforderliche Wartung durchführen. 8. Wenn Wasser in das PVT-System eingedrungen ist, die Anweisungen zum Trocknen des PVT ausführen.
  • Seite 92 WARTUNG 1. Zum Warten des Luftfiltergehäuses die Pritsche anheben. 2. Die Verschlüsse des Luftfiltergehäusedeckels lösen und den Deckel abnehmen. 3. Luftfilter herausnehmen. 4. Das Luftfiltergehäuse auf Öl- oder Wasseransammlungen prüfen. Jegliche Schmutzablagerungen mit einem sauberen Lappen abwischen. 5. Bei Bedarf einen neuen Filter einbauen. Den Luftfilter nicht reinigen. PVT-ANSAUGSIEB Das PVT-Ansaugsieb befindet sich auf der Fahrerseite des Fahrzeugs.

  • Seite 93: Bremsflüssigkeit

    WARTUNG BREMSEN Die Vorder- und Hinterradbremsen sind hydraulische Scheibenbremsen und werden mit dem Bremspedal betätigt. WARNUNG Wartungsarbeiten nicht unmittelbar nach einer Fahrt mit dem Fahrzeug durchführen, da die Bremsanlage sehr heiß sein könnte. Der Kontakt mit heißen Teilen der Bremsanlage kann zu schweren Verbrennungen führen.

  • Seite 94: Bremsenprüfung

    WARTUNG BREMSENPRÜFUNG WARNUNG Kein WD-40 oder sonstiges Ölprodukt auf die Bremsscheiben kommen lassen. Diese Produkte sind entflammbar und können zudem die Reibung zwischen Bremsbelag und Bremssattel verringern. 1. Die Bremsanlage auf Flüssigkeitslecks prüfen. 2. Das Bremspedal auf übermäßiges Spiel oder mangelnden Widerstand prüfen. 3.

  • Seite 95: Federungseinstellungen (Eps Deluxe)

    Werden die Seiten ungleich eingestellt, verschlechtert sich das Fahrverhalten des Fahrzeugs, was einen Unfall zur Folge haben kann. Stets die Vorspannung der Federn links und rechts gleich einstellen. Ein POLARIS-Händler kann behilflich sein. 4. Die Kontermutter fest gegen den Einstellring anziehen.

  • Seite 96: Vordere/Hintere Stossdämpferkompression

    Reifengrößen oder Reifentypen kann die Fahreigenschaften des Fahrzeugs negativ beeinflussen und Personen- oder Sachschäden verursachen. Sorgen Sie stets für die Aufrechterhaltung des richtigen Reifendrucks. Wenn Reifen gewechselt werden, dürfen ausschließlich Größen und Reifentypen verwendet werden, die von POLARIS für dieses Fahrzeug zugelassen sind. REIFENPROFILTIEFE Wenn das Reifenprofil auf 3 mm (1/8 in) oder weniger abgefahren ist, müssen die...

  • Seite 97: Drehmomentwerte Für Achs- Und Radmuttern

    WARTUNG DREHMOMENTWERTE FÜR ACHS- UND RADMUTTERN Prüfen Sie die nachfolgend aufgeführten Befestigungsteile von Zeit zu Zeit sowie dann, wenn sie zu Wartungsarbeiten gelockert wurden, auf festen Sitz. Die Stehbolzen und Radmuttern nicht schmieren. MUTTERN- MUTTERNTYP DREHMOMENT Radmutter 163 Nm (120 ft-lb) Vorne und hinten (Aluminium-Räder) Radmutter (konisch)

  • Seite 98: Beleuchtung

    Die Sicherung der Servolenkung (sofern eingebaut) befindet sich am Kabelbaum der Servolenkung in der Nähe des Sicherungskastens. Sollten Sie vermuten, dass eine Sicherung oder ein Relais nicht ordnungsgemäß funktioniert, suchen Sie bitte Ihren POLARIS-Händler auf. BELEUCHTUNG Eine mangelhafte Beleuchtung verschlechtert die Sichtverhältnisse beim Fahren. Die Streuscheiben der Scheinwerfer und Schlussleuchten verschmutzen bei normalem Gebrauch des Fahrzeugs.

  • Seite 99: Einstellen Der Scheinwerfer

    WARTUNG EINSTELLEN DER SCHEINWERFER 1. Fahrzeug auf ebenem Untergrund so aufstellen, dass sich die Scheinwerfer etwa 7,6 m (25 ft) von einer Wand entfernt befinden. 2. Ganghebel in Stellung Parken (P) bringen. 3. Den Abstand vom Boden bis zur Mitte eines Scheinwerfers messen und in derselben Höhe eine Markierung an der Wand anzeichnen.

  • Seite 100: Batterieeinbau

    WARTUNG BATTERIE Ihr Fahrzeug ist mit einer versiegelten Batterie ausgerüstet, die nur wenig Wartung erfordert. Batteriepole und Anschlüsse stets von Korrosion frei halten. Zum Reinigen die Korrosionsspuren mit einer steifen Drahtbürste entfernen. Mit einer Lösung aus einem Esslöffel haushaltsübliches Natron (Natriumhydrogenkarbonat) und einer Tasse Wasser abwaschen.

  • Seite 101: Einlagerung Der Batterie

    Batterie aufladen. Der Battery Tender kann während der gesamten Einlagerungszeit am Stromnetz angeschlossen bleiben und lädt die Batterie automatisch wieder auf, wenn die Spannung unter einen festgelegten Wert absinkt. Die Teilenummern von POLARIS- Produkten sind auf Seite 109 zu finden.
  • Seite 102 WARTUNG Vor sowie 1–2 Stunden nach dem Aufladen den Batteriezustand kontrollieren. LADEZUSTAND SPANNUNG MASSNAHME LADEZEIT* *(BEI VERWENDUNG EINES KONSTANTSTROM-LADEGERÄTS UND BEI DER STANDARD AMPEREZAHL, DIE AUF DER BATTERIE ANGEGEBEN IST) 100 % 12,8–13,0 V Keine; 3 Monate Nicht zutreffend nach Herstelldatum kontrollieren.

  • Seite 103: Reinigung Und Einlagerung

    WARTUNG REINIGUNG UND EINLAGERUNG WASCHEN DES FAHRZEUGS Durch regelmäßige Pflege verhelfen Sie Ihrem POLARIS-Fahrzeug nicht nur zu einem ansprechenden Äußeren, sondern tragen auch zu einer langen Lebensdauer vieler Bauteile bei. HINWEIS Durch in das PVT-System eingedrungenes Wasser kann der Antriebsriemen nass werden und in die Kupplungsriemenscheiben rutschen.

  • Seite 104: Polieren Des Fahrzeugs

    POLARIS-Händler einen Ersatzaufkleber kaufen. Ersatz-Sicherheitsaufkleber können bei POLARIS kostenlos bezogen werden. POLIEREN DES FAHRZEUGS POLARIS empfiehlt eine handelsübliche Sprühmöbelpolitur zum Polieren der Glanzflächen an Ihrem POLARIS-Fahrzeug. Die Anweisungen auf dem Behälter befolgen. POLIERTIPPS • Keine Kfz-Produkte verwenden, da manche davon die Glanzflächen des Fahrzeugs zerkratzen können.

  • Seite 105: Tipps Zur Einlagerung

    Siehe Seite 102. STABILISIEREN DES KRAFTSTOFFS 1. Kraftstofftank füllen. 2. „POLARIS Carbon Clean Fuel Treatment“ oder „POLARIS Fuel Stabilizer“ oder gleichwertige Kraftstoffzusätze oder -stabilisatoren zusetzen. Die empfohlene Menge der Gebrauchsanweisung auf dem Behälter entnehmen. Carbon Clean entfernt Wasser aus der Kraftstoffanlage, stabilisiert das Benzin und löst Kohleablagerungen von Kolben, Kolbenringen, Ventilen und Auspuffanlagen.

  • Seite 106: Einnebeln Des Motors

    Kraftstofftank, die Benzinleitungen und die Einspritzventile vollständig von Benzin entleert werden. EINLAGERUNGSORT/ABDECKUNG Der Lagerungsort muss gut belüftet sein. Das Fahrzeug mit einer POLARIS- Originalabdeckung abdecken. Keine Plastikplanen oder beschichtete Materialien verwenden, da diese eine ausreichende Luftzirkulation verhindern und die Bildung von...

  • Seite 107: Wiederinbetriebnahme Nach Der Einlagerung

    Vor dem Transport Ladung sichern oder entfernen und das Fahrzeug auf lose Teile prüfen. 5. Zum Transport stets das Fahrgestell des POLARIS-Fahrzeugs mit geeigneten Gurten oder Seilen am Transportfahrzeug verzurren. Keine Haltegurte an den Aussparungen für die Dreiecksquerlenkerbolzen anbringen.

  • Seite 108: Technische Daten

    TECHNISCHE DATEN TECHNISCHE DATEN POLARIS GENERAL 1000 POLARIS GENERAL 1000 EPS/EPS DELUXE Maximale Traglast (einschließlich Fahrer, 467 kg (1030 lb) Beifahrer, Ladung und nicht ab Werk eingebautem Zubehör) Trockengewicht 649 kg (1430 lb) (EPS) 676 kg (1491 lb) (EPS mit Winde und Aluminiumrädern) 700 kg (1544 lb) (EPS Deluxe) 1268 kg (2796 lb) gemäß...
  • Seite 109 96 kPa (14 psi) (General) Bremsen vorne/hinten Pedalbetätigt, hydraulische Scheibenbremsen an allen 4 Rädern Scheinwerfer Kühlerhaube 2 Doppelstrahl-Scheinwerfer, Halogen Schlussleuchten 10 LED (0,28 W) Bremsleuchten 10 LED (3,1 W) Kombiinstrument Analog und LCD Nebenverbraucher-Gleichstrombuchse 12 V KUPPLUNGSSYSTEM (ALLGEMEIN) Kupplungsdaten sind bei Ihrem POLARIS-Händler erhältlich.

  • Seite 110: Polaris-Produkte

    Dielektrisches Fett (Nyogel™) — 2871329 Flasche mit 355 mL/12 oz (12) 2871326 Carbon Clean 473 mL/16 oz (12) 2870652 Kraftstoff-Stabilisator 9,5 L/2,5 gal (2) 2872280 DOT 4-Bremsflüssigkeit — 2872189 Gewindesicherungsmittel — 2871956 Loctite™ 565 Ladegerät POLARIS Battery — 2859044 Tender™...
  • Seite 112 Ein POLARIS-Händler kann behilflich sein. Zündkerze auf Verrußung prüfen, Kraftstofftank und Kraftstoffleitungen auf Schwache Motorleistung Fremdkörper prüfen. Ein POLARIS-Händler kann behilflich sein. Riemen immer warmlaufen lassen. Hierzu ca. 1,6 km (1 mi) mit weniger Rutschen des nicht als 48 km/h (30 mph) zurücklegen (bei Temperaturen unter dem warmgelaufenen Riemens Gefrierpunkt 8 km [5 mi] fahren).

  • Seite 113: Beheben Von Störungen

    BEHEBEN VON STÖRUNGEN MOTOR DREHT NICHT DURCH MÖGLICHE URSACHE LÖSUNG Batteriespannung zu schwach Batterie auf 12,8 V Gleichstrom aufladen. Batterieanschlüsse sitzen locker. Alle Anschlüsse prüfen und anziehen. Magnetschalteranschlüsse sitzen Alle Anschlüsse prüfen und anziehen. locker. Wackelkontakte an der Steckverbinder prüfen, reinigen, wieder anschließen. elektronischen Steuerung MOTOR DREHT DURCH, ABER SPRINGT NICHT AN MÖGLICHE URSACHE...

  • Seite 114: Motor Klingelt Oder Klopft

    FEHLZÜNDUNGEN MÖGLICHE URSACHE LÖSUNG Zündkerze verrußt oder defekt Zündkerzen prüfen, reinigen und/oder austauschen. Zündkabel abgenutzt oder defekt Ihr POLARIS-Händler kann Ihnen behilflich sein. Falscher Elektrodenabstand nach Vorgabe einstellen oder Zündkerze austauschen. Zündkerzenelektrodenabstand oder Hitzebereich Zündkabel sitzen locker. Alle Anschlüsse prüfen und anziehen.

  • Seite 115: Motor Bleibt Stehen Oder Verliert Kraft

    Frischen Kraftstoff des empfohlenen Typs tanken. Luftfilter verstopft Prüfen; reinigen oder austauschen. Störung des Ihr POLARIS-Händler kann Ihnen behilflich sein. Drosselklappenfreigabeschalters Sonstige mechanische Störung Ihr POLARIS-Händler kann Ihnen behilflich sein. Motor überhitzt Kühlergrill und Kühler reinigen, Motor außen waschen. Ein POLARIS- Händler kann behilflich sein.

  • Seite 116: Beschränkte Garantie

    GARANTIE GARANTIE BESCHRÄNKTE GARANTIE POLARIS Industries Inc., 2100 Highway 55, Medina, MN 55340 (POLARIS) gewährt auf alle Bauteile dieses POLARIS-Fahrzeugs eine SECHSMONATIGE BESCHRÄNKTE GARANTIE gegen Material- und Ausführungsfehler. POLARIS garantiert ferner, dass der Funkenfänger dieses Produkts die Effizienzanforderungen der Norm 5100-1C der US- Forstbehörde (USFS) für mindestens 1000 Betriebsstunden erfüllt, sofern das Fahrzeug...

  • Seite 117: Schmiermittel Und Flüssigkeiten

    Bearbeitungsgebühren, Produktabholung oder -zustellung, Ersatzmietfahrzeugen, Nutzungsausfall, entgangener Gewinne oder Verlusten an Urlaubs- oder Freizeittagen. AUSSCHLIESSLICHER RECHTSBEHELF FÜR DIE VERLETZUNG DIESER GARANTIE IST IM ERMESSEN VON POLARIS DIE REPARATUR ODER DER ERSATZ MÄNGELBEHAFTETER MATERIALIEN, KOMPONENTEN ODER PRODUKTE. DIE IN DIESER GARANTIEERKLÄRUNG ZUGEBILLIGTEN RECHTSBEHELFE SIND DIE ALLEINIGEN RECHTSBEHELFE IM FALLE EINER GARANTIEVERLETZUNG.
  • Seite 118 SIND VON DIESER GARANTIE AUSGESCHLOSSEN. ALLE SONSTIGEN STILLSCHWEIGENDEN GARANTIEN (EINSCHLIESSLICH STILLSCHWEIGENDER GARANTIEN DER MARKTFÄHIGKEIT UND EIGNUNG) SIND AUF DIE DAUER DER OBEN GENANNTEN SECHSMONATIGEN GARANTIEFRIST BESCHRÄNKT. POLARIS LEHNT JEGLICHE AUSDRÜCKLICHEN GARANTIEN AB, DIE IN DIESER GARANTIEERKLÄRUNG NICHT ENTHALTEN SIND. IN MANCHEN STAATEN IST DER AUSSCHLUSS ODER DIE BESCHRÄNKUNG BEILÄUFIG ENTSTANDENER...

  • Seite 119: Geltendmachung Von Garantieansprüchen

    Anforderung des Garantie-Service müssen Sie Ihr Exemplar der Garantieanmeldung dem Händler vorlegen. (DIE KOSTEN DES TRANSPORTS ZUM UND VOM HÄNDLER SIND VON IHNEN ZU TRAGEN.) POLARIS empfiehlt Ihnen, sich an den Händler zu wenden, bei dem Sie das Fahrzeug gekauft haben. Grundsätzlich steht es Ihnen jedoch frei, Garantie-Serviceleistungen von jedem beliebigen POLARIS-Händler mit Service-Abteilung...

  • Seite 120: Beschränkte Garantie Auf Emissionsrelevante Teile Des Us-Umweltministeriums

    MITTEILUNGEN FÜR DIESES PRODUKT, WENN DAS FAHRZEUG AUSSERHALB DES LANDES VERKAUFT WIRD, IN DEM SICH DIE VERTRAGSNIEDERLASSUNG DES HÄNDLERS BEFINDET. Diese Vorschrift gilt nicht für Produkte, für die POLARIS eine Exportgenehmigung erteilt hat. Händlern ist die Erteilung von Exportgenehmigungen untersagt. Um festzustellen, ob für dieses Produkt Anspruch auf Garantieleistungen oder Reparaturen besteht, wenden Sie sich bitte an einen Vertragshändler.
  • Seite 121 Fahrzeugs bzw. die ersten 30 Kalendermonate ab dem Kaufdatum, je nachdem was zuerst eintritt. Dieser Garantiezeitraum für emissionsrelevante Teile gemäß EPA wird mindestens auf die Gültigkeit der Standard-Werksgarantie erweitert, die Polaris für das Fahrzeug insgesamt gewährt. Der Garantiezeitraum für emissionsrelevante Teile gemäß EPA wird nicht verlängert, wenn Sie zusätzliche Garantieleistungen in Form eines Wartungsvertrags...
  • Seite 122 Schadstoffausstoßes zur Folge hat, ohne dass die Motor-/Maschinenleistung deutlich abnimmt. Ausschließlicher Rechtsbehelf für die Verletzung dieser beschränkten Garantie ist nach ausschließlichem Ermessen von POLARIS, die Reparatur oder der Ersatz mängelbehafteter Materialien, Komponenten bzw. Produkte. DIE IN DIESER BESCHRÄNKTEN GARANTIEERKLÄRUNG ZUGEBILLIGTEN RECHTSBEHELFE SIND DIE ALLEINIGEN RECHTSBEHELFE IM FALLE EINER GARANTIEVERLETZUNG.

  • Seite 123: Bewohner Von Kalifornien

    Verkauf in Kalifornien zugelassen. Die für den Vertrieb in Kalifornien zugelassenen 50-Bundesstaaten-Modelle sind am Buchstaben „B“ erkennbar, der an der neunten Stelle der Modellnummer angegeben ist (z. B. R16RTE87B). Die POLARIS 50- Bundesstaaten-Modelle verfügen über konstruktive und bauliche Eigenschaften, die unter anderem die Zuladung der Pritsche begrenzen.

  • Seite 124: Wartungsprotokoll

    WARTUNGSPROTOKOLL WARTUNGSPROTOKOLL WARTUNGSPROTOKOLL Tragen Sie in diese Tabelle die Routinewartungsmaßnahmen ein. DATUM km (mi) TECHNIKER SERVICEMASSNAHME/ ODER BEMERKUNGEN STUNDEN...
  • Seite 126 Abgasreinigungsanlage ..... 71 Deichsellast ........53 Abschleppen des GENERAL....55 Drehmoment, Achsmuttern ....96 Abstellen des Motors......48 Drehmoment, Radmuttern ....96 Abwürgen des Motors an Steigungen..24 Drehmoment, Zündkerzen ....84 Allradantrieb/Hinterachsdifferenzial ..49 Drehmomentwerte für Achs- und Altersbeschränkungen....... 20 Radmuttern ........
  • Seite 127 Flüssigkeitsprüfung Kombiinstrument ......37 Getriebe ........82 Kontrollleuchten ....... 39 Hauptgetriebegehäuse ....82 Kraftstoff-Stabilisator ....... 104 Vorderachsgetriebe......83 Kraftstoffsicherheit ......22 Flüssigkeitsstand Kühler und Lüfter......86 Motoröl........78 Kühlerhaube........35 Flüssigkeitsstände bei Einlagerung ..104 Kühlsystem ........85 Flüssigkeitswechsel Kupplungssystem ......108 Getriebe ........
  • Seite 128 Staufach, unter dem Sitz ....33 Parken des Fahrzeugs....... 60 Staufachzugang ....... 33 Pflege des Windenseils...... 68 Stauraum unter dem Sitz....33 Polaris-Produkte ......109 Stiefel ..........13 Polieren des Fahrzeugs ....103 Stoßbelastung der Winde ....69 Pritsche, Entleeren ......54 Stoßdämpferkompression (EPS...
  • Seite 129 Verwendung des Fahrzeugs durch Unbefugte ........25 Vibrations- und Geräuschemissionen – Europa .... 9 Vorderachsgetriebe......83 Warnsymbole ........7 Wartung der Winde, Sicherheit bei Wartungsarbeiten......70 Wartung, Routine ......73 Wartungsprotokoll......123 Wartungstabelle ....... 74 Waschen des Fahrzeugs....102 Wasser, Eintauchen des Fahrzeugs..89 Wiederinbetriebnahme nach der Einlagerung .........
  • Seite 130 Den Standort des nächstgelegenen POLARIS-Händlers erfahren Sie im Internet auf www.polaris.com. Polaris Sales Europe Sàrl Route de l’Etraz Business Center A5 1180 Rolle, Schweiz Teilenummer 9928197-de Rev. 01...

Inhaltsverzeichnis
