Bedienfeld; Geräteübersicht - Sharp R-21Fbst Servicehandbuch

HERD
6
5
12
11
10

BEDIENFELD

GERÄTEÜBERSICHT
1
2
4
3
7
13
8
9
1
2
3
4
5
6
7
R-21FBST/R-22FBST - 6

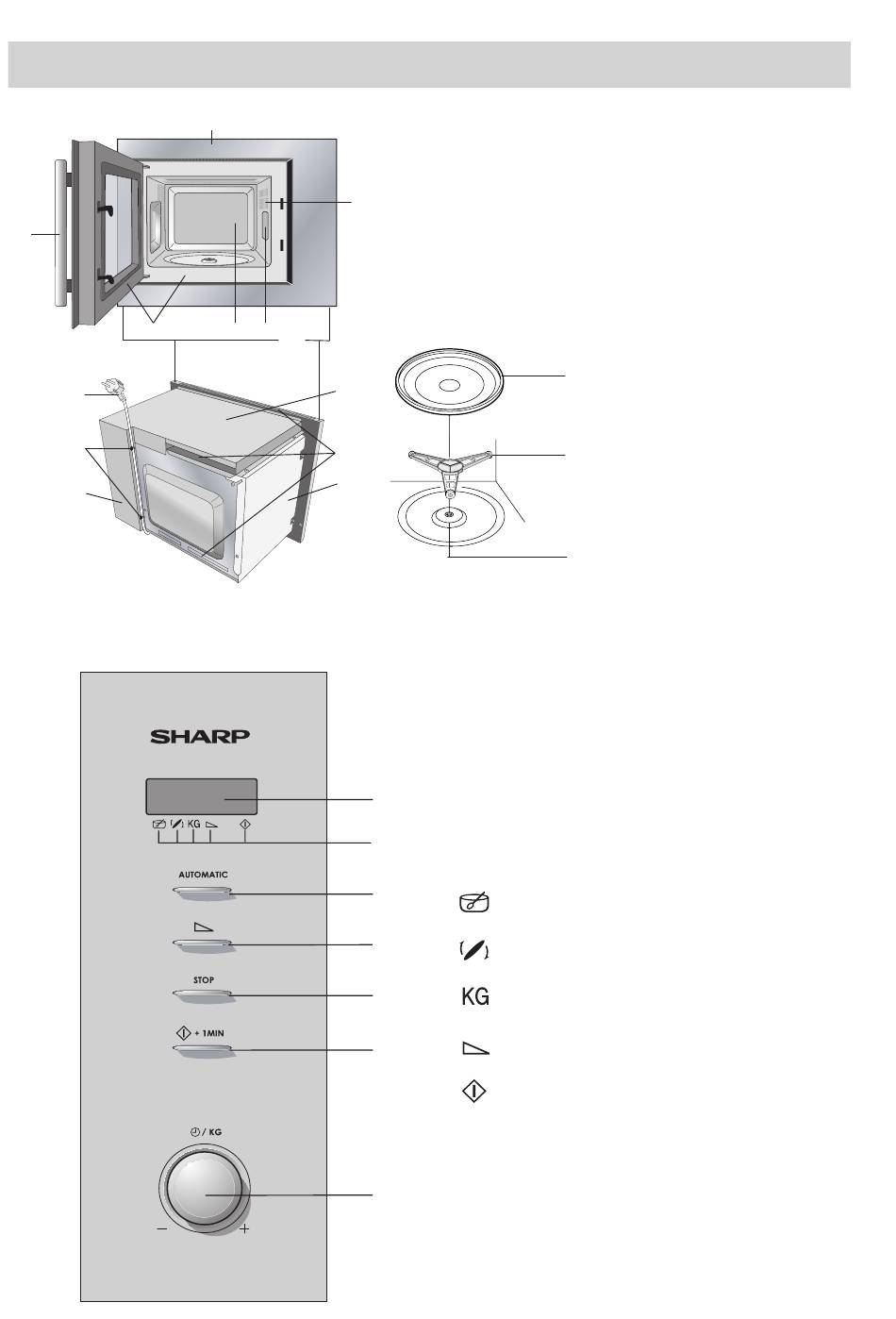

1 Frontverkleidung
2 Garraumlampe
3 Hohlleiter-Abdeckung
4 Garraum
5 Türdichtungen und
Dichtungsoberflächen
6 Türöffnungsgriff
7 Befestigungsstellen (4 Stellen)
8 Ventilationsöffnungen
9 Äußere Abdeckung
10 Hinterer Einlasskanal
11 Netzkabel-Halteklemme
12 Netzkabel
13 Oberer Auslasskanal
Drehteller
Drehtellerträger
Versiegelte
Dichtung
1. Den Drehtellerträger auf den
Boden des Garraums stellen und
die Welle mit der Welle am
Drehtellermotor verbinden.
2. Dann den Drehteller auf den
Drehtellerträger stellen.
1 Digitaldisplay
2 Anzeigen
Die zugehörige Anzeige blinkt oder leuchtet direkt über
jedem Symbol entsprechend der Anleitung auf. Wenn
eine Anzeige blinkt, die passende Taste mit dem
gleichen Symbol drücken oder die erforderliche
Bedienung durchführen.
Umrühren
Umdrehen
Gewicht
Mikrowellenleistungsstufe
Garen-Anzeige
3 AUTOMATIC-Taste
Drücken, um eines der 12 Automatikprogramme
auszuwählen
4 MIKROWELLEN-LEISTUNGSSTUFE-Taste
5 STOP-Taste
6 START/+1 MIN.-Taste
7 TIMER/GEWICHT-Knopf
