3.5.3

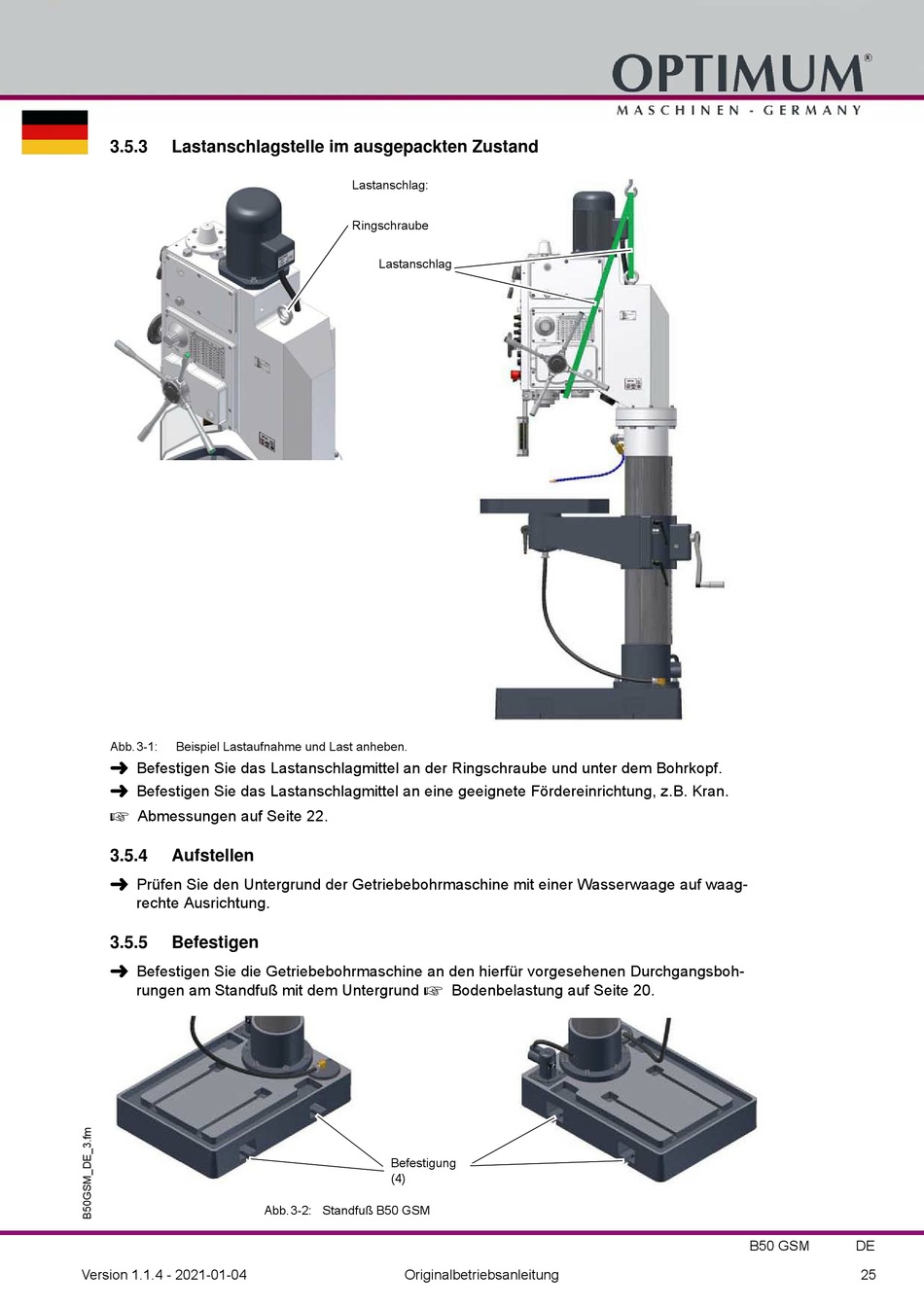

Lastanschlagstelle im ausgepackten Zustand

Abb.3-1: Beispiel Lastaufnahme und Last anheben.

Befestigen Sie das Lastanschlagmittel an der Ringschraube und unter dem Bohrkopf.

Befestigen Sie das Lastanschlagmittel an eine geeignete Fördereinrichtung, z.B. Kran.

Abmessungen auf Seite 22.
3.5.4

Aufstellen


Prüfen Sie den Untergrund der Getriebebohrmaschine mit einer Wasserwaage auf waag-
rechte Ausrichtung.
3.5.5

Befestigen


Befestigen Sie die Getriebebohrmaschine an den hierfür vorgesehenen Durchgangsboh-
rungen am Standfuß mit dem Untergrund
Version 1.1.4 - 2021-01-04
Lastanschlag:
Ringschraube
Lastanschlag

Befestigung
(4)
Abb.3-2: Standfuß B50 GSM
Originalbetriebsanleitung
Bodenbelastung auf Seite 20.
