Installation
4
Elektrische Installation
4.7.1
Allgemeine Hinweise
4.7.2
Zulässige Spannungsnetze
4.7.3
Einsatz in IT-Netzen
42
Betriebsanleitung – MOVIDRIVE
•
Verhindern Sie ein unbeabsichtigtes Anlaufen des Motors durch geeignete Maß-
nahmen, beispielsweise dem Abziehen des Elektronikklemmenblocks X20. Weiter-
hin müssen Sie je nach Anwendung zusätzliche Sicherheitsvorkehrungen vorse-
hen, um Gefährdungen von Mensch und Maschine zu vermeiden.
•
Verwenden Sie bei Anschluss an den Schrauben nur geschlossene Kabelschuhe
oder Aderendhülsen, um das Austreten von einzelnen Litzen zu vermeiden.
Angabe zu den Spannungsnetzen
TN- und TT-Netze – Spannungsnetze mit di-
rekt geerdetem Sternpunkt.
IT-Netze – Spannungsnetze mit nicht geerde-
tem Sternpunkt.
Spannungsnetze mit geerdetem Außenleiter.
Um die IT-Netzfähigkeit herzustellen, muss die in den folgenden Abbildungen gezeigte
Kontaktschraube am Applikationsumrichter herausgedreht werden.
Beim Umbau auf IT-Netz markieren Sie dies auf dem Typenschild im vorhergesehe-
nen Kästen "IT system activated".
Baugröße
BG1, BG2
®
system
Hinweise zur Zulässigkeit
Einsatz ist uneingeschränkt möglich.
Einsatz ist unter Berücksichtigung
bestimmter Maßnahmen zulässig.
Maßnahmen siehe Kapitel "Einsatz
in IT-Netzen".
Einsatz ausschließlich bis Netznenn-
spannung von maximal 240 V.

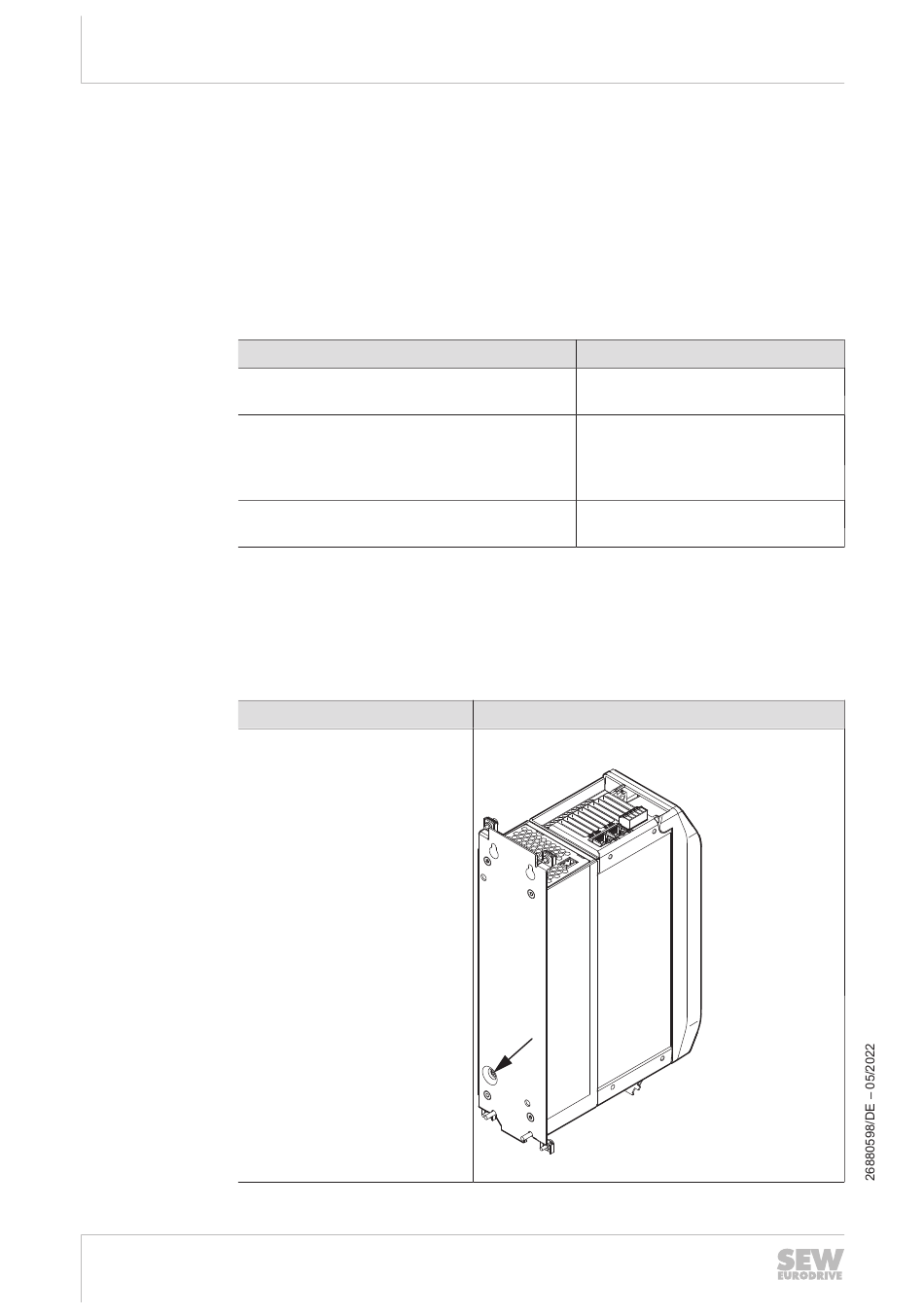

Position der Kontaktschraube
Auf der Rückseite des Applikationsumrichters.
15144351755
