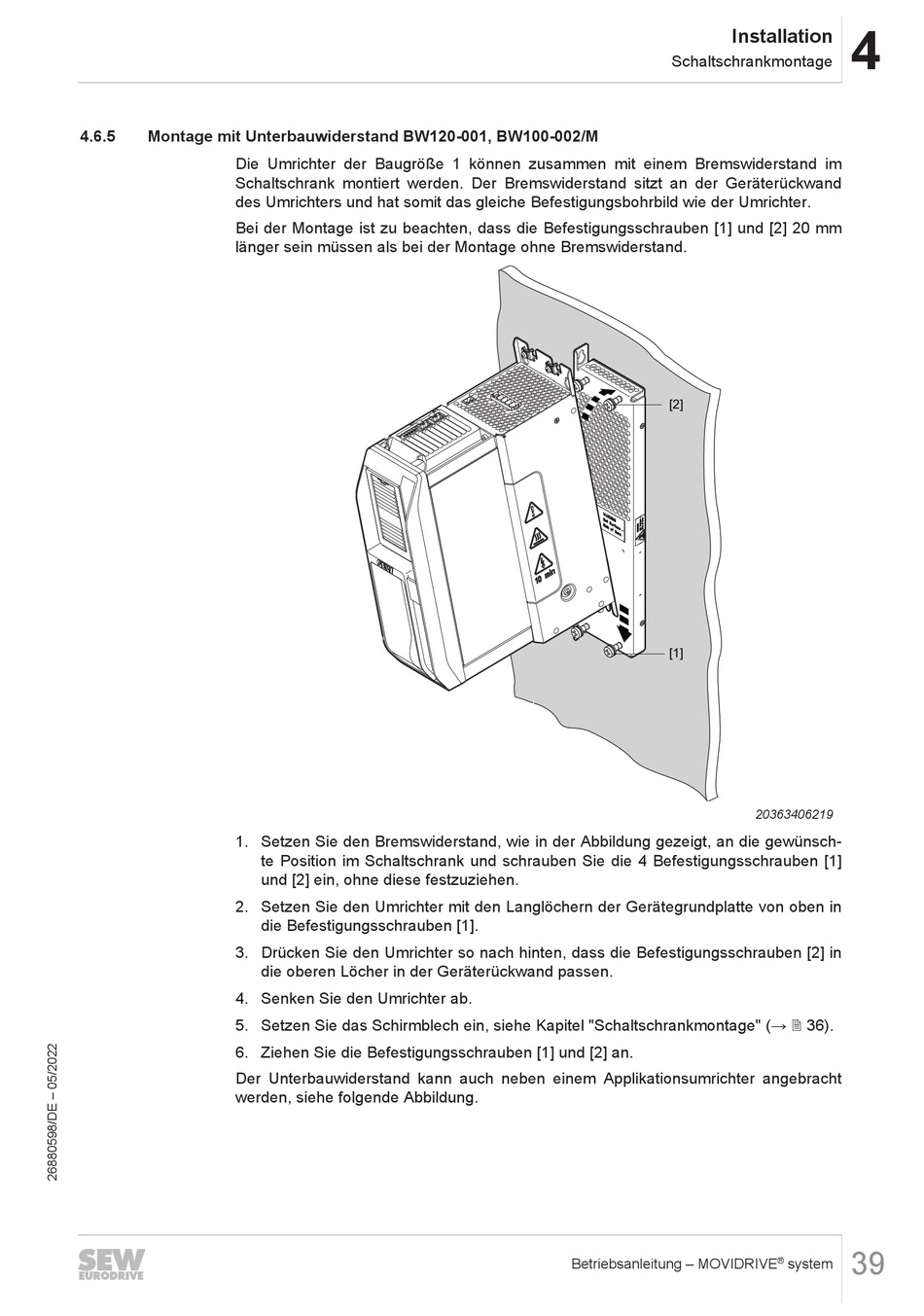

4.6.5
Montage mit Unterbauwiderstand BW120-001, BW100-002/M
Die Umrichter der Baugröße 1 können zusammen mit einem Bremswiderstand im
Schaltschrank montiert werden. Der Bremswiderstand sitzt an der Geräterückwand
des Umrichters und hat somit das gleiche Befestigungsbohrbild wie der Umrichter.
Bei der Montage ist zu beachten, dass die Befestigungsschrauben [1] und [2] 20 mm
länger sein müssen als bei der Montage ohne Bremswiderstand.
1. Setzen Sie den Bremswiderstand, wie in der Abbildung gezeigt, an die gewünsch-
2. Setzen Sie den Umrichter mit den Langlöchern der Gerätegrundplatte von oben in
3. Drücken Sie den Umrichter so nach hinten, dass die Befestigungsschrauben [2] in
4. Senken Sie den Umrichter ab.
5. Setzen Sie das Schirmblech ein, siehe Kapitel "Schaltschrankmontage" (→ 2 36).
6. Ziehen Sie die Befestigungsschrauben [1] und [2] an.
Der Unterbauwiderstand kann auch neben einem Applikationsumrichter angebracht
werden, siehe folgende Abbildung.
te Position im Schaltschrank und schrauben Sie die 4 Befestigungsschrauben [1]
und [2] ein, ohne diese festzuziehen.
die Befestigungsschrauben [1].
die oberen Löcher in der Geräterückwand passen.
Installation
Schaltschrankmontage
[2]
[1]
Betriebsanleitung – MOVIDRIVE
4
20363406219
39
®
