7.5.2
Benötigtes Werkzeug und Zubehör
Nicht im Lieferumfang enthalten:
Verbindungskabel von Solar
Wechselrichter zu Montoring-
Gerät
Verbindungskabel von Solar
Wechselrichter zu Solar
Wechselrichter
Abschlusswiderstand
Sie können das benötigte Zubehör bei Delta bestellen:
Zubehör
Verbindungskabel von Solar Wechsel-
richter zu Solar Wechselrichter
(Push/Pull-Kabel von Harting, IP67, eine
Seite mit blauem Kabelmanager, andere
Seite mit weißem Kabelmanager)
1,5 m
3,0 m
5,0 m
10,0 m
20,0 m
Verbindungskabel von Solar Wechsel-
richter zu Monitoring-Gerät
(z. B. Solivia Gateway M1 G2, Solarlog oder
Meteocontrol WEB'logger)
Außenkabel, IP65, mit RJ45-PushPull und
RJ12-Steckern von Harting
Abschlusswiderstand für RS485
Wenn Sie die Kabel selbst konfektionieren möchten, müssen Sie
Kabelmanager von Harting verwenden (IP67-Push/Pull-Systemka-
bel RJ45).
Wir empfehlen, auf einer Seite einen blauen Kabelmanager und auf
der anderen Seite einen weißen Kabelmanager zu verwenden.
Zubehör
Kabelmanager
RJI IP67 Data Plug PushPull 8-Pol White
RJI IP67 Data Plug PushPull 8-Pol Blue
HARTING Deutschland GmbH & Co. KG (PF 2451, D-32381 Min-
den, www.harting.com)
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
7.5.3
Abb. 7.10:
Teilenummer
7.5.4
Delta
–
3081186300
3081186500
3081186600
3081186200
8
3081186400
3081129500
Datenlogger
3072438891
Abb. 7.11:
Teilenummer
Harting
09 45 145 1500
09 45 145 1510

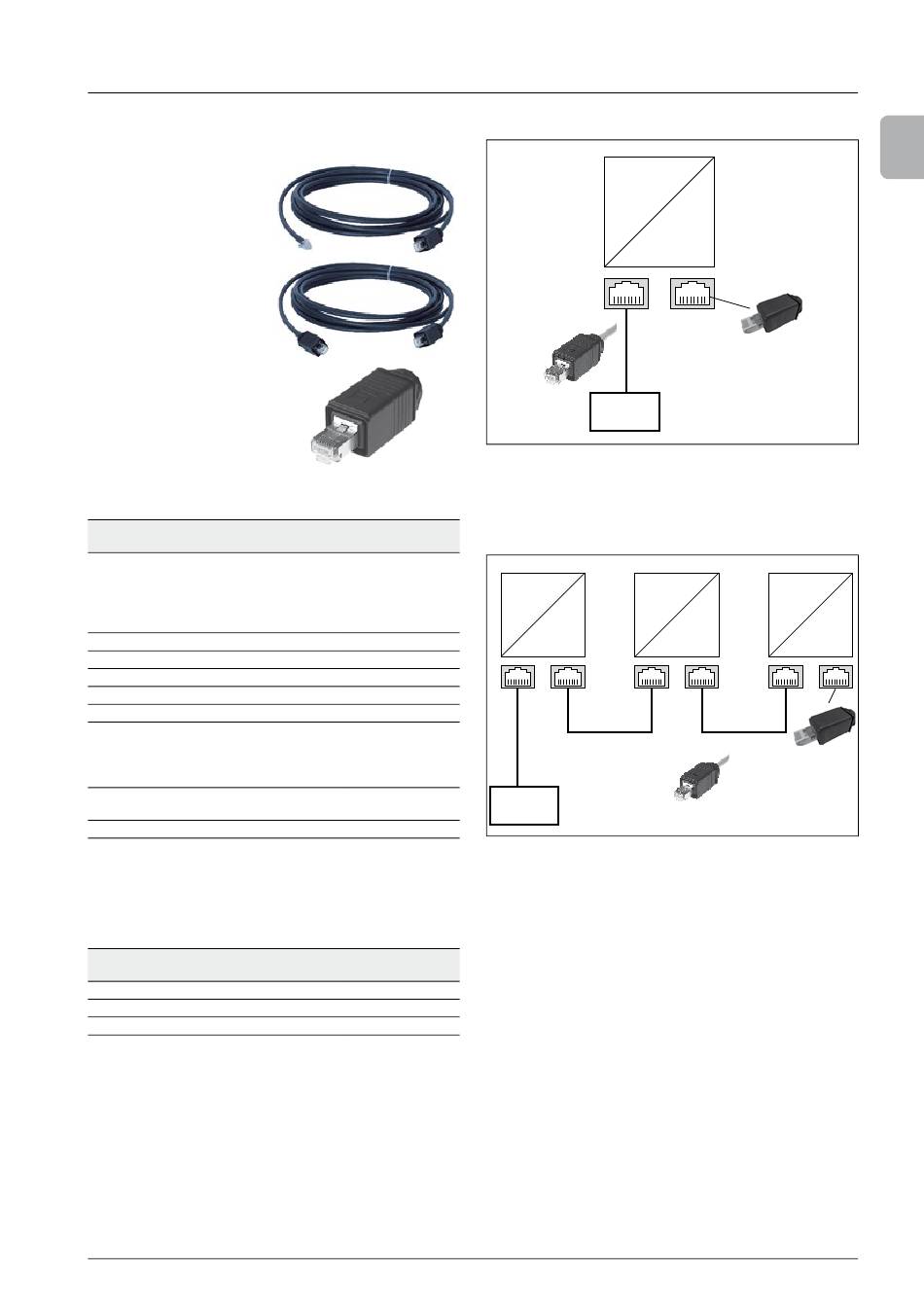

Einzelnen Solar Wechselrichter anschließen
–
~
8
1
RS485
Kabel 3081129500
Datenlogger
Anschluss eines einzelnen Solar Wechselrichters per
RS485 an einen Datenlogger
Mehrere Solar Wechselrichter anschließen
–
~
~
1
RS485
RS485
Kabel 308116x00
Kabel 3081129500
Anschluss mehrerer Solar Wechselrichter per RS485
an einen Datenlogger
7. Installation
Abschlusswiderstand
3072438891
–
~
Kabel 308116x00
Abschlusswiderstand
3072438891
33
DE
