Inhaltszusammenfassung für Delta RPI M6A
- Seite 1 Installationskurzanleitung RPI M6A RPI M8A RPI M10A Belgien Deutschland Österreich Schweiz...
-
Seite 3: Inhaltsverzeichnis
Digitale Eingänge, potenzialfreie Kontakte und externe Abschaltung anschließen (optional) Inbetriebnahme – Basiseinstellungen Inbetriebnahme – Weitere Einstellungen (optional) Datum und Uhrzeit Wechselrichter-ID Baudrate für RS485 AC-Anschlusstyp Externe Abschaltung (Not-Aus) Wirkleistungsbegrenzung Potenzialfreie Kontakte Technische Daten Service Europa Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 4: Grundlegende Sicherheitsanweisungen
Eine falsch dimensionierte Solaranlage kann Schäden am Wechselrichter verursachen. ► Bei der Berechnung der Anzahl der So- larmodule immer die technischen Spezi- fikationen des Wechselrichters beachten (Eingangsspannungsbereich, maximale Stromstärke und maximale Eingangsleis- tung). Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 5: Lieferumfang
Multi-Contact MC4 für DC– für 4/6 mm (32.0016P0001-UR) Vor Beginn der Installationsarbeiten den Liefer- umfang auf Vollständigkeit und alle Komponen- ten auf Beschädigungen prüfen. Keine beschädigten Komponenten verwenden. Die Verpackung aufbewahren. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -

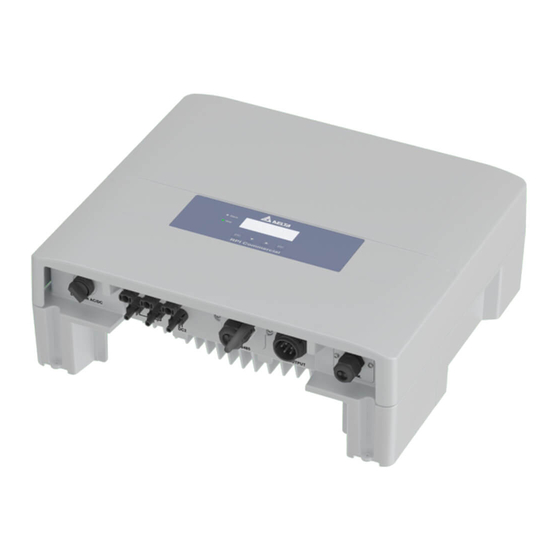

Seite 6: Komponenten Des Wechselrichters
1 Display, Tasten und LEDs 3 Montageloch und Erdungsanschluss 2 Typenschild 4 Montageloch Elektrische Anschlüsse M6A und M8A Elektrische Anschlüsse M10A 5 AC/DC-Trennschalter 7 RS485-Anschluss 9 Kommunikationsanschluss 6 DC-Eingänge 8 AC-Anschluss Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 7: Informationen Auf Dem Typenschild
Der Wechselrichter erfüllt die australische Norm für Elektrosicherheit und die EMV-Norm. Gilt nur für Austra- lien und Neuseeland. WEEE Der Wechselrichter darf nicht mit dem Hausmüll entsorgt werden. Befolgen Sie immer die Entsorgungsrichtli- nien für Elektrogerät in Ihrem Land oder Ihrer Region. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 8: Installation Planen
Wenn sich der Wechselrichter zum Beispiel durch die Sonneneinstrahlung zu stark erhitzt, wird die Leistung des Wechselrichters reduziert. Dies ist ein normales Betriebs- verhalten des Wechselrichters und notwendig, um die interne Elektronik zu schützen. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 9: Abmessungen
Abmessungen Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 10: Wechselrichter Montieren
3. Prüfen, dass der Wechselrichter korrekt in der Montageplat- anbringen te hängt. 1. Die Montageplatte mit 8 M6-Schrauben an der Wand bzw. dem Montagesystem befestigen. 2. Den Wechselrichter in die Montageplatte einhängen. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... - Seite 11 Wechselrichter an der Montageplatte festschrauben. 1 Zahnscheibe Warnung 2 Erdungskabel mit Kabelschuh Zwei Spannungsquellen Vor jeglichen Arbeiten beide 3 Unterlegscheibe - Verteilungsnetz Quellen abtrennen 4 Federring - PV-Module 5 M4-Schraube Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
-
Seite 12: Netz (Ac) Anschließen
AR-N 4105, Abschnitt 6.4.1, wenn die folgende Firmware instal- liert ist: DSP ≥ 1.30 / RED ≥ 1.20 / COMM ≥ 1.10. In diesem Fall Zulässig Nein wird kein externer Netz- und Anlagenschutz benötigt. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... - Seite 13 Anschluss an 3-Phasen-Netze mit Neutralleiter (3P4W) 2 = L2 1 = L1 3 = L3 4 = N Anschluss an 3-Phasen-Netze ohne Neutralleiter (3P3W) 2 = L2 1 = L1 3 = L3 Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
- Seite 14 Netze ohne Neutralleiter (3P3W). 3. Die Aderendhülsen auf die Drahtenden stecken und ancrim- pen. 4. Mutter und Gehäuse vom AC-Stecker abdrehen. 7. Gehäuse und Mutter aufsetzen und die Mutter anziehen. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
- Seite 15 9. Das AC-Kabel mit einer Zugentlastung fixieren. 10. Falls der Wechselrichter an ein Netz ohne Neutralleiter an- geschlossen ist, nach der Inbetriebnahme am Display den Anschlusstyp 3P3W einstellen, siehe „AC-Anschlusstyp“, S. 23. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
-
Seite 16: Solarmodule (Dc) Anschließen
Bei unbenutzten DC-Anschlüssen die Dichtungskappen nicht entfernen. 3. Die DC-Stecker mit den DC-Kabeln in die DC-Anschlüsse am Wechselrichter einstecken. → Die Installation sollte wie im nachfolgenden Bild darge- stellt aussehen. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... - Seite 17 Multi-Contact 32.0010P0001-UR 1,5/2,5 5,5-9 32.0012P0001-UR DC– 32.0014P0001-UR 5,5-9 32.0016P0001-UR 32.0011P0001-UR 1,5/2,5 5,5-9 32.0013P0001-UR 32.0015P0001-UR 5,5-9 32.0017P0001-UR 1) Im Lieferumfang des M6A / M8A enthalten 2) Im Lieferumfang des M10A enthalten Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
-
Seite 18: Datenlogger Über Rs485 Anschließen
SOLIVIA Gateway M1 G2 1 RS485 (Klemmenblock) 2 DIP-Schalter für RS485-Abschlusswiderstand DIP-Schalter für RS485-Abschlusswiderstand DATA+ Klemme 3 oder 5 Pin 7 DATA– Klemme 4 oder 6 Pin 6 oder 8 Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... - Seite 19 RS485-Abschlusswiderstand am ersten Wechselrichter einschalten. ► Während der Inbetriebnahme an jedem Wechselrichter eine andere Wechselrichter-ID einstellen. Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = OFF (AUS) RS485 Datenlogger Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
-
Seite 20: Digitale Eingänge, Potenzialfreie Kontakte Und Externe Abschaltung Anschließen (Optional)
Max. Wirkleistung 100 % V1 + K5 Reserviert V1 + K6 Reserviert Nach der Inbetriebnahme kann das Relais für die externe Abschaltung am Display als Öffner oder Schließer eingestellt werden. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 21: Inbetriebnahme - Basiseinstellungen
O n G r i d L e i s t u n g : E r t r a g h e u t e : 0 k W h Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 22: Inbetriebnahme - Weitere Einstellungen (Optional)
N e t z e i n s t e l l u n g e n Mit den Tasten den Wert einstellen und die Taste drücken. I D e i n s t e l l e n : I D = 0 0 1 Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 23: Baudrate Für Rs485
M a x . L e i s t . : 8 8 0 0 0 W W e r k e i n s t . l a d e n Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 24: Externe Abschaltung (Not-Aus)
W i r k - / B l i n d l e i s t u n g F R T Geben Sie das Passwort ein, das Sie vom Delta-Kundendienst erhalten haben. W a r n u n g : E i n s t e l l . -
Seite 25: Potenzialfreie Kontakte
Verfügbare Optionen siehe „Digitale Eingänge, potenzialfreie Kontakte und externe Abschaltung anschließen (optional)“, S. 20. L ü f t e r a u s f a l l I s o l a t i o n Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... -
Seite 26: Technische Daten
50 ± 5 Hz / 60 ± 5 Hz Einstellbereich Leistungsfaktor 0,8 kap ... 0,8 ind Gesamtklirrfaktor (THD) < 3% bei Nennscheinleistung DC-Strom-Einspeisung < 0,5% der Nennstromstärke Verlustleistung im Nachtbetrieb < 2 W Überspannungskategorie Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19... - Seite 27 Die maximale AC-Scheinleistung gibt die Leistung an, die ein Wechselrichter liefern kann. Diese maximale Scheinleistung muss nicht notwendigerweise erreicht werden. Begrenzt auf 4,99 kVA, wenn Netztyp AU/NZ PL 4.99k ausgewählt ist. AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
-
Seite 28: Service Europa
Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 50132213003 03 © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A 5013221303 03 2017-01-19...
