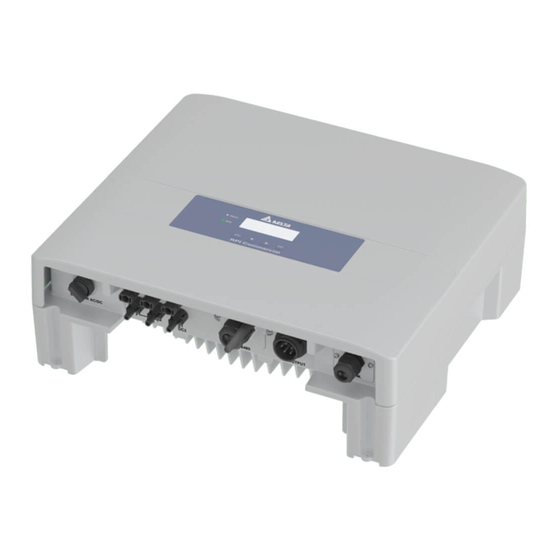

Inhaltszusammenfassung für Delta RPI M6A

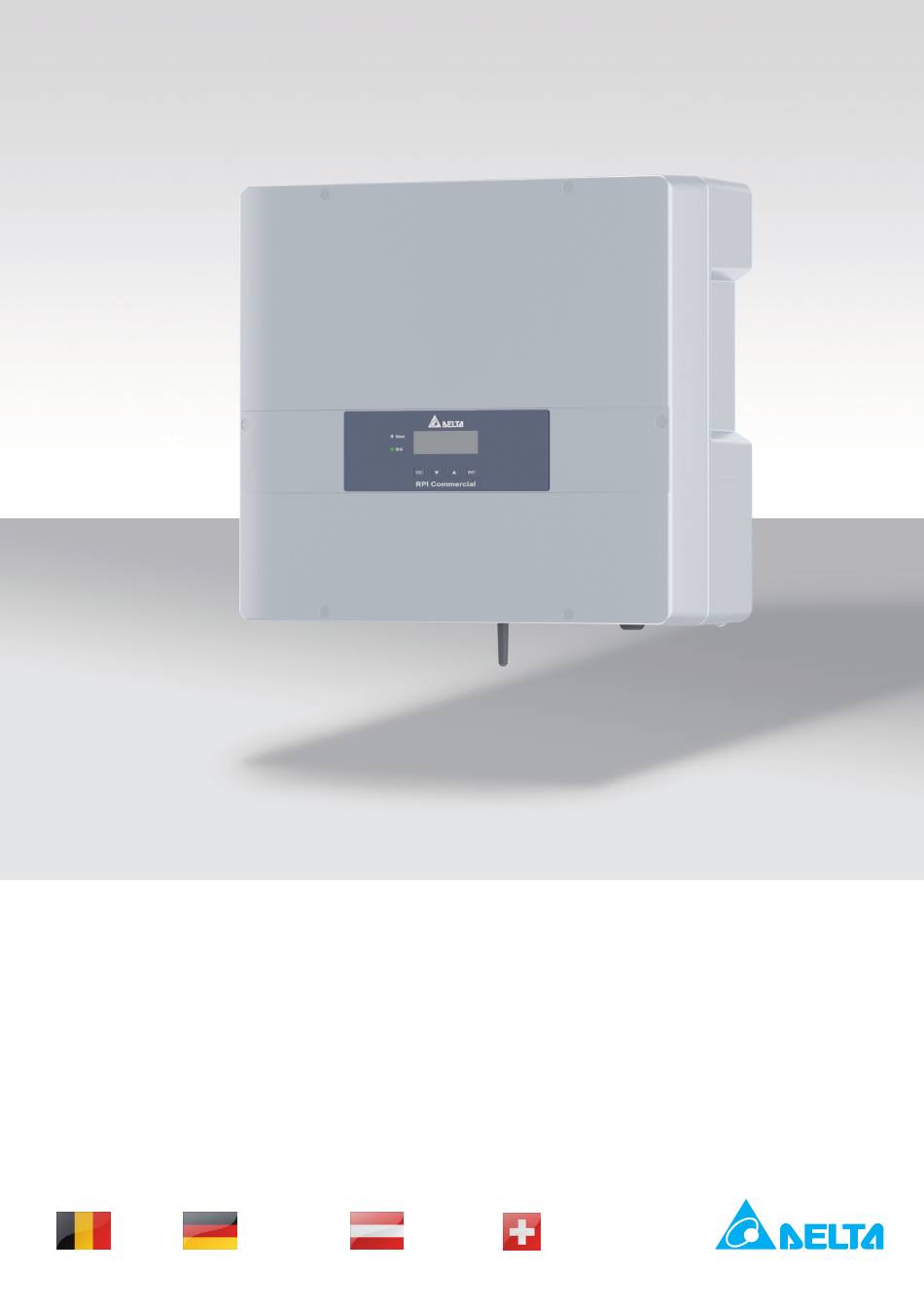

  • Seite 1 Installations- und Betriebshandbuch RPI M6A RPI M8A RPI M10A Belgien Deutschland Österreich Schweiz solarsolutions.delta-emea.com...
  • Seite 2 Dieses Handbuch ist für die Verwendung durch Elektroinstalla- 2132 MZ Hoofddorp teure bestimmt, die für die Installation und Inbetriebnahme von Niederlande Hinweise zu den Versionen dieses Handbuchs Version Datum Änderungen 2020-07-13 Erstausgabe Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 3: Inhaltsverzeichnis

    Externe Abschaltung ........... . 39 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 4 8.4.11 Max. Leistung (Einspeisebegrenzung) ..........104 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 5 13. Technische Daten ............146 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 6: Über Dieses Handbuch

    Kapitel erfahren Sie zum Beispiel, was Sie bei der Auswahl, Berechnung oder Verlegung der Kabel zu beachten haben. Das Kapitel 6. Installation ist eine detaillierte Schritt-für-Schritt- Anleitung. In diesem Kapitel ist beispielsweise beschreiben, Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 7: Warnhinweise Und Warnsymbole

    Alarm LED sen wird. Bedeutung Hohe elektrische Spannungen oder Ströme Die LED leuchtet konstant. Heiße Oberflächen Die LED blinkt. Die LED ist aus. Hohes Gewicht Allgemeine Gefahr Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 8: Grundlegende Sicherheitsanweisungen

    ► Die DC-Kabel gegen versehentliches Be- rühren schützen. GEFAHR Elektrischer Stromschlag Der Wechselrichter weist einen hohen Kriech- strom auf. ► Das Erdungskabel immer zuerst anschließen, dann AC- und DC-Kabel. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 9: Bestimmungsgemäße Verwendung

    Folgende Verwendungen gelten als nicht bestimmungsge- mäß: ● Verwendung im Inselbetrieb, das heißt, ohne Verbindung zum öffentlichen Stromnetz. Der Wechselrichter verfügt über Funktionen, die einen Inselbetrieb verhindern. ● Verwendung in mobilen Solaranlagen Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 10: Produktübersicht

    M8A: 2 M10A: 3 Vor Beginn der Installationsarbeiten den Liefer- umfang auf Vollständigkeit und alle Komponen- ten auf Beschädigungen prüfen. Keine beschädigten Komponenten verwenden. Die Verpackung aufbewahren. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 11: Komponenten Und Anschlüsse

    Abb. 4.1: Übersicht Komponenten und Anschlüsse Komponente Beschreibung in Kapitel Display, Bedientasten, LED Siehe Elektrische Anschlüsse Siehe „4.4 Elektrische Anschlüsse“, Seite 13 Montageloch und Gehäuseerdung Siehe Montageloch Siehe Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 12: Display, Tasten, Status-Leds

    Im Menü nach oben bewegen. Nach oben Den Wert eines einstellbaren Parameters erhöhen. Einen Menüeintrag auswählen. Enter Einen einstellbaren Parameter zur Bearbeitung öffnen. Die Einstellung eines Parameters beenden. Änderungen werden übernommen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 13: Elektrische Anschlüsse

    Siehe „4.4.4 Netzanschlussbuchse (AC)“, AC-Ausgang AC OUTPUT Seite 15 Digitale Eingänge, Externe Abschaltung Siehe „4.4.7 Digitale Eingänge, Potenzialfreie Kon- COMM. (EPO), Potenzialfreie Kontakte takte, Externe Abschaltung (EPO)“, Seite 17 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 14: Übersicht Elektrische Anschlüsse M10A

    Siehe „4.4.4 Netzanschlussbuchse (AC)“, AC-Ausgang AC OUTPUT Seite 15 Digitale Eingänge, Externe Abschaltung Siehe „4.4.7 Digitale Eingänge, Potenzialfreie Kon- COMM. (EPO), Potenzialfreie Kontakte takte, Externe Abschaltung (EPO)“, Seite 17 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 15: Ac/Dc-Trennschalter

    „5. Installation planen“ - „5.6 Netzanschluss (AC)“, Seite 28 Der Wechselrichter ist mit dem Netz (AC) und den Solarmo- dulen (DC) verbunden, wenn der AC/DC-Trennschalter in der Stellung ON (EIN) steht. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 16: Dc-Anschlussfeld Für Solarmodule

    Stäubli MC4 32.0016P0001-UR M10A Plus-Buchse: Stäubli MC4 32.0017P0001-UR Tab. 4.2.: Verwendete DC-Stecker M6A, M8A: 2 Paar DC-Stecker sind im Lieferumfang enthalten. M10A: 3 Paar DC-Stecker sind im Lieferumfang enthalten. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 17: Rs485, 12-Vdc-Anschluss, Wi-Fi

    1x VCC (12 V, 0,5 A) Klemmenblock 1x potenzialfreie Kontakte Klemmenblock Wi-Fi Antenne 1x Externe Abschaltung (EPO) RJ45 Verwandte Themen Planning the installation - DC Installing DC Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 18: Montagelöcher Und Erdungsanschluss

    An den Montagelöchern wird der Wechselrichter an der Monta- geplatte festgeschraubt. Das rechte Montageloch wird zusätzlich als Erdungsanschluss zum Erden des Wechselrichtergehäuses genutzt. Das Montagematerial (M4-Schraube, Federring, Unterleg- scheibe und Zahnscheibe) sind im Lieferumfang enthalten. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 19: Informationen Auf Dem Typenschild

    Gilt nur für Australien und Neuseeland. WEEE Der Wechselrichter darf nicht mit dem Hausmüll entsorgt werden. Befolgen Sie immer die Entsorgungsrichtlinien für Elektrogerät in Ihrem Land oder Ihrer Region. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 20 OVC: III OVC: III OVC: III Überspannungskategorie gemäß IEC 62109-1 Ambient temp: Ambient temp: Ambient temp: Betriebstemperaturbereich -25°C...+60°C -25°C...+60°C -25°C...+60°C IP65 IP65 IP65 Schutzart gemäß EN 60529 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 21: Installation Planen

    ► Bei Einsatz des Wechselrichters in Wohngebieten oder in Gebäuden mit Tieren können mögliche Lärmemissionen störend wirken. Den Installationsort daher sorgfältig wählen. ► Den Wechselrichter an einer feuerfesten Wand montieren. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 22: Außeninstallationen

    Wenn sich der Wechselrichter zum Beispiel durch die Sonneneinstrahlung zu stark erhitzt, wird die Leistung des Wechselrichters reduziert. Dies ist ein normales Betriebs- verhalten des Wechselrichters und notwendig, um die interne Elektronik zu schützen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 23: Montageabstände Und Luftzirkulation

    Wenn der Betriebstemperaturbereich überschritten wird, stoppt der Wechselrichter die Einspeisung in das Netz. Dies ist ein normales Betriebsverhalten des Wechselrich- ters und notwendig, um die interne Elektronik zu schützen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 24: Kennlinien

    5 Installation planen Kennlinien Kennlinien 800 V DC 595 V DC Wirkungsgrad 315 V DC 100% Leistung [kW] Abb. 5.2: M6A: Wirkungsgradkennlinie Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 25 5 Installation planen Kennlinien 800 V DC 595 V DC Wirkungsgrad 415 V DC 100% 100% Leistung [kW] Abb. 5.3: M8A: Wirkungsgradkennlinie Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 26 5 Installation planen Kennlinien 800 V DC 595 V DC Wirkungsgrad 415 V DC 100% Leistung [kW] Abb. 5.4: M10A: Wirkungsgradkennlinie Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 27: Abmessungen

    5 Installation planen Abmessungen Abmessungen Abb. 5.5: Abmessungen (in mm) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 28: Netzanschluss (Ac)

    Anlage und den Umgebungsbedingungen (z. B. Luftfeuchtigkeit) ab. Die Auslösestromstärke darf 5.6.6 Zulässige Erdungssysteme jedoch nicht niedriger als die angegebene mini- male Auslösestromstärke sein. Erdungssystem TN-S TN-C TN-C-S TT Zulässig Nein Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 29: Anforderungen An Die Netzspannung

    Eine Überschreitung der maximalen Stromstär- ke kann eine Überhitzung der DC-Anschlüsse verursachen und zu einem Brand führen. ► Immer die maximal zulässige Stromstärke der DC-Anschlüsse bei der Planung der Installation berücksichtigen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 30: Symmetrische Und Asymmetrische Auslegung Der Dc-Eingänge

    Für Ströme und Spannungen siehe „13. Techni- sche Daten“, Seite 146. 7:00 13:00 19:00 Abb. 5.7: Konzept eines Systems mit 2 MPP-Trackern bei asymmetrischer Belastung der DC-Eingänge Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 31: Separat Angeschlossene Dc-Eingänge

    Diese Variante der DC-Verkabelung darf nicht für geerdete Solarmodule verwendet werden. DC-Verkabelung Solarmodule – – – DC-Verkabelung – – Abb. 5.10: Separat angeschlossene DC-Eingänge beim M10A Abb. 5.9: Separat angeschlossene DC-Eingänge bei M6A und Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 32: Parallel Angeschlossene Dc-Eingänge

    Diese Variante der DC-Verkabelung ist für geerdete Solarmo- Generator-Anschlusskasten dule zwingend vorgeschrieben. Solarmodule – DC-Verkabelung Generator-Anschlusskasten – Abb. 5.12: Parallel angeschlossene DC-Eingänge beim M10A Abb. 5.11: Parallel angeschlossene DC-Eingänge bei M6A und Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 33: Anschluss Von Solarmodulen, Die Nicht Geerdet Sind

    3 - L3 DC-Verkabelung 4 - N - PE - PE Separate oder parallele DC-Eingänge Abb. 5.13: Systemdesign bei Anschluss von Solarmodulen, die nicht geerdet sind (Beispiel für M10A) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 34: Anschluss Von Geerdeten Solarmodulen

    Negativ geerdet 3 - L3 3 - L3 – 4 - N - PE - PE Abb. 5.14: Systemdesign bei Anschluss von geerdeten Solar- modulen (Beispiel für M10A) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 35: Anschluss Der Modulstrings An Die Dc-Eingänge

    Abb. 5.16: M10A: Anschluss von 3 Modulstrings (1 Modulstring pro DC-Buchsenpaar) ► Immer die Maximale Rückstrombelastbarkeit der Solarmodule bei der Auswahl von Schutzvorrich- tungen (zum Beispiel Sicherungen) berücksichti- gen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 36 – Abb. 5.17: M10A: Anschluss von nur 2 Modulstrings ► Immer die Maximale Rückstrombelastbarkeit der Solarmodule bei der Auswahl von Schutzvorrich- tungen (zum Beispiel Sicherungen) berücksichti- gen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 37: Anforderungen Die Dc-Kabel

    32.0011P0001-UR 1,5/2,5 5,5-9 32.0013P0001-UR 32.0015P0001-UR 5,5-9 32.0017P0001-UR 1) Im Lieferumfang des M6A / M8A enthalten (2 Paar Stecker) 2) Im Lieferumfang des M10A enthalten (3 Paar Stecker) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 38: Anschluss Eines Datenloggers

    Störungen der Datenverbindung zu vermeiden. Kabelanforderungen ● Verdrilltes und geschirmtes Kabel (CAT5 oder CAT6) mit massiven Leitern ● Kabeldurchmesser: 5 mm ● Drahtquerschnitt: 1 mm Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 39: Anschluss Eines Rundsteuerempfängers

    ● Verdrilltes und geschirmtes Kabel (CAT5 oder CAT6) mit ● Drahtquerschnitt: 0,25 ... 1,5 mm massiven Leitern ● Kabeldurchmesser: 5 mm ● Drahtquerschnitt: 0,25 ... 1,5 mm Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 40: Verwendung Eines Externen Netz- Und Anlagenschutzes

    / RED ≥ 1.20 / COMM ≥ 1.10. Für Wechselrichter mit diesen heruntergeladen werden. Firmwareversionen ist kein externer Netz- und Anlagenschutz erforderlich. Kabelanforderungen Klingeldraht. Beide Enden offen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 41: Was Sie Benötigen

    An den Drahtenden des AC-Kabels müssen Aderendhülsen verwendet werden, damit ein ausreichender elektrischer Kontakt zwischen AC-Stecker und AC-Kabel entsteht. Verwenden Sie eine Crimpzange, um die Aderendhülsen an den Drähten anzubringen. Aderendhülsen Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 42: Für Den Anschluss An Die Solarmodule (Dc)

    Kabel ● Kabeldurchmesser: 5 mm ● Drahtquerschnitt: 1 mm 5.14.6 Für den Anschluss eines PC Teil Menge Beschreibung USB/RS485-Adapter Standard USB/RS485-Adapter 2-adrige Leitung Klingeldraht. Beide Enden offen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 43: Andere Teile

    Speisung Örtliche Erzeugungseinheit trennen am Punkt ____________________________________ Netzversorgung trennen am Punkt _____________________________________________ Warnetiketten Warnung Zwei Spannungsquellen vorhanden Vor jeglichen Arbeiten beide Quellen trennen - Verteilungsnetz - PV-Module Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 44: Installation

    ► Den Wechselrichter von allen AC- und DC- Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann. ► Die DC-Kabel gegen versehentliches Be- rühren schützen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 45: Übersicht

    Empfohlene Reihenfolge der Installationsschritte: 1. RS485 anschließen 2. Potenzialfreie Kontakte, digitale Eingänge und EPO an- schließen (jeweils optional) 3. Wechselrichter montieren 4. Wechselrichtergehäuse erden 5. AC-Stecker anschließen 6. DC-Stecker anschließen Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 46: Einen Datenlogger Über Rs485 Anschließen

    DATA– (RS485) DATA+ (RS485) DATA– (RS485) Klemmenpaar 3/4 oder 5/6 kann genutzt werden. Das zweite Klemmenpaar wird nur benötigt, wenn mehrere Wechselrichter über RS485 miteinander verbunden werden. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 47 „Installationseinstellungen““, S. 82. Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = OFF (AUS) RS485 Datenlogger Abb. 6.5: RS485-Anschlussschema für den Anschluss mehre- rer Wechselrichter an einen Datenlogger Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 48: Arbeiten An Der Rs485-Karte Vorbereiten

    1. Die Kabelverschraubung des RS485-Anschlusses abdre- hen und Kabelverschraubung und Dichtung entfernen. 2. Die Abdeckung des RS485-Anschlusses abschrauben und vorsichtig herausziehen. Die RS485-Karte ist an der Abde- ckung festgeschraubt. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 49: Einen Einzelnen Wechselrichter Verdrahten

    1. Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. 2. Den DIP-Schalter für den RS485-Abschlusswiderstand (DIP 1) in die Position ON (EIN) stellen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 50: Mehrere Wechselrichter Verdrahten

    Draht für DATA+ an Klemme 3 anschließen, den Draht für DATA– an Klemme 4. 2. Den DIP-Schalter für den RS485-Abschlusswiderstand (DIP 1) in die Position OFF (AUS) stellen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 51 Draht für DATA+ an Klemme 3 anschließen, den Draht für DATA– an Klemme 4. 2. Den DIP-Schalter für den RS485-Abschlusswiderstand (DIP 1) in die Position OFF (AUS) stellen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 52 1. Den Draht für DATA+ an Klemme 5 anschließen, den Draht für DATA– an Klemme 6. 2. Den DIP-Schalter für den RS485-Abschlusswiderstand (DIP 1) in die Position ON (EIN) stellen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 53: Arbeiten An Der Rs485-Karte Abschließen

    Einen Datenlogger über RS485 anschließen 6.3.5 Arbeiten an der RS485-Karte abschließen 1. Die Abdeckung mit der RS485-Karte einsetzen und fest- schrauben. 2. Dichtung und Kabelverschraubung einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 54: Kommunikationskarte Anschließen

    Nach der Inbetriebnahme kann am Display des Wechselrichters den potenzialfreien Kontakten ein Ereignis zugeordnet werden (siehe „8.4.6 Potenzialfreie Kontakte“, S. 98). Verwandte Themen Potenzialfreie Kontakte einstellen Digitale Eingänge einstellen Externe Abschaltung einstellen Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 55: Arbeiten An Der Kommunikationskarte Vorbereiten

    6.4.2 Arbeiten an der Kommunikationskarte vorbereiten 1. Die Kabelverschraubung des Kommunikationsanschlus- ses abdrehen und Kabelverschraubung und Dichtung entfernen. 2. Die Abdeckung des Kommunikationsabschlusses ab- schrauben und entfernen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 56 3. Gummistöpsel entsprechend der Anzahl der Kabel aus der Dichtung entfernen. Bei den unbenutzten Durchführungen der Dichtung die Gummistöpsel nicht entfernen. 4. Die Kabel durch Kabelverschraubung und Dichtung zie- hen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 57: Ein Externes Alarmgerät Mit Externer -Spannungsversorgung Verdrahten

    1. Den Stecker der potenzialfreien Kontakte vorsichtig mit einer Spitzzange herausziehen. 2. Das Kabel durch Kabelverschraubung und Dichtung ziehen. 3. Den Stecker verdrahten. 4. Den verdrahteten Stecker vorsichtig mit einer Spitzzange einsetzen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 58: Ein Externes Alarmgerät Mit Interner

    12 V -Spannungsversorgung für ein externes Alarmgerät, Variante 2 1 Stecker der 12-V -Spannungsversorgung 2 Stecker der potenzialfreien Kontakte 3 Externes optisches Alarmgerät 4 Externes akustisches Alarmgerät Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 59 1. Den Stecker der potenzialfreien Kontakte vorsichtig mit einer Spitzzange herausziehen. 2. Den Stecker der 12-V -Spannungsversorgung vorsichtig mit einer Spitzzange herausziehen. 3. Das Kabel durch Kabelverschraubung und Dichtung ziehen. 4. Die Stecker verdrahten. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 60 6 Installation Kommunikationskarte anschließen 5. Die verdrahteten Stecker vorsichtig mit einer Spitzzange einsetzen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 61: Digitale Eingänge Und Externe Abschlatung (Epo) Verdrahten

    6.4.6 Digitale Eingänge und Externe Abschal- tung verkabeln 1. Das Kabel durch Kabelverschraubung und Dichtung zie- hen. Bei den unbenutzten Durchführungen der Dichtung die Gummistöpsel nicht entfernen. 2. Den RJ45-Stecker einsetzen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 62: Arbeiten An Der Kommunikationskarte Abschließen

    6 Installation Kommunikationskarte anschließen 6.4.7 Arbeiten an der Kommunikationskarte abschließen 3. Die Abdeckung des Kommunikationsanschlusses einset- zen und festschrauben. 4. Dichtung und Kabelverschraubung aufsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 63: Wechselrichter Montieren Und Wechselrichtergehäuse Erden

    6 mm Kabelquer- schnitt verwendet werden. 1. Die Montageplatte mit 8 M6-Schrauben an der Wand bzw. dem Montagesystem befestigen. 2. Den Wechselrichter an der Montageplatte einhängen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 64 4. Den Wechselrichter an der Montageplatte festschrauben. Mit der Schraube an der rechten Seite das Wechselrich- tergehäuse zusätzlich erden. M6-Schraube, Federring, Unterlegscheibe und Zahnschei- be sind im Lieferumfang enthalten. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 65 5. Eine Durchgangsprüfung des Erdungsanschlusses durch- führen. Wenn keine ausreichende leitende Verbindung vorliegt, den Lack vom Wechselrichtergehäuse unter der Zahnscheibe abkratzen, um einen besseren elektrischen Kontakt zu erhalten. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 66: An Das Netz (Ac) Anschließen

    2 = L2 1 = L1 3 = L3 4 = N Anschluss an 3-Phasen-Netze mit Neutralleiter (3P4W) 2 = L2 1 = L1 3 = L3 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 67 Aderendhülsen reduziert. 12 mm 12 mm 55 mm (PE) 3. Die Aderendhülsen auf die Drahtenden stecken und an- crimpen. 4. Mutter und Gehäuse vom AC-Stecker abdrehen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 68 5. Das Kabel durch Mutter und Gehäuse ziehen. 6. Die Drähte des AC-Kabels in den korrekten Stifteinsatz stecken und mit einem Schraubendreher anziehen. 7. Gehäuse und Mutter aufsetzen und festschrauben. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 69 9. Das AC-Kabel mit einer Zugentlastung fixieren. 10. Falls der Wechselrichter an ein Netz ohne Neutralleiter angeschlossen ist, nach der Inbetriebnahme am Display den Anschlusstyp 3P3W einstellen, siehe „8.4.9 AC-An- schluss“, S. 102. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 70: Solarmodule (Dc) Anschließen

    Mit einem Spannungsmessgerät die Polarität prüfen. 2. Den AC/DC-Trennschalter in die Position OFF (AUS) drehen. 3. Die Dichtungskappen von den DC-Anschlüssen entfernen und aufbewahren. Bei unbenutzten DC-Anschlüssen die Dichtungskappen nicht entfernen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 71 4. Die DC-Stecker mit den DC-Kabeln in die DC-Anschlüsse am Wechselrichter einstecken. Das erste Bild zeigt die DC-Verkabelung für RPI M6A und M8A, das zweite Bild für RPI M10A. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 72: Warnetiketten Am Wechselrichter Anbringen

    Vor jeglichen Arbeiten beide handen Quellen isolieren - Verteilungsnetz - PV-Module Einen PC über RS485 anschließen Wechselrichter USB/RS485-Adapter DATA+ Klemme 3 oder 5 DATA– Klemme 4 oder 6 D– Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 73: Inbetriebnahme

    Wenn die richtige Wechselrichter-ID eingestellt ist, mit den Tasten Eintrag Ja wählen und die Taste drücken. Y e s / N o Zum Ändern der Auswahl die Taste drücken Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 74 A m N e t z L e i s t u n g : E - H e u t e : 0 k W h Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 75: Einstellungen

    8.6 FRT (Fault Ride Through, Durchfahren eines Spannungseinbruchs im Netz) ......124 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 76: Menübereich „Wechselrichterinfo" (Aktuelle Einstellungen)

    Einstellungen siehe „8.4 Menübereich „Instal- Die Wechselrichter-ID. Diese wird benötigt, lationseinstellungen“, S. 82 um einen Wechselrichter eindeutig identifizie- ren zu können, wenn in einer Anlage mehrere Wechselrichter installiert sind. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 77: Einstellungen Frt

    Einstellungen siehe „8.6 FRT (Fault Ride Aktuelle Einstellungen für das Betriebsver- Through, Durchfahren eines Spannungsein- halten im Falle eines Spannungseinbruchs bruchs im Netz), S. 124 im Netz. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 78 Q(V) Einstellungen siehe „8.5.7 Q (V) – Blindleis- Aktuelle Einstellungen für die Funktion tung über Spannung regeln, S. 121 „Regelung der Blindleistung in Abhängigkeit von der Netzspannung“. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 79: Menübereich „Allgemeine Einstellungen

    Sprache auswählen und die Taste drücken. D e u t s c h F r a n ç a i s I t a l i a n o Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 80: Datum Und Zeit

    (unterstrichenen) Wert ändern und 1 0 . S e p 2 0 1 4 1 4 : 5 5 die Taste drücken. → Die Markierung springt zum nächsten Wert. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 81: Baudrate

    B a u d r a t e 9 6 0 0 Mit den Tasten den Wert einstellen und die Taste drücken. 1 9 2 0 0 3 8 4 0 0 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 82: Menübereich „Installationseinstellungen

    Die aktuell eingestellte Wechselrichter-ID wird hinter dem Eintrag angezeigt. L a n d N e t z e i n s t e l l u n g e n Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 83 Wechselrichter- ID einstellen und die Taste drü- I D e i n s t e l l e n : cken. I D = 0 0 1 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 84: Isolation

    I s o l a t i o n drücken. L a n d N e t z e i n s t e l l u n g e n Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 85 6 0 0 k Ω Mit den Tasten einen Wert auswählen und die Taste drücken. 1 1 0 0 k Ω 1 2 0 0 k Ω Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 86: Land

    F R _ 4 0 0 V _ V F R _ 2 0 1 4 _ 1 6 cken. G E R M A N Y L V G E R M A N Y M V Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 87: Netzeinstellungen

    Die Zeit, die der Wechselrichter wartet, bevor er sich nach einer Störung wieder mit dem Netz Wiederverbindungszeit verbindet. Einspeiseverhalten des Wechselrichters, wenn er sich nach einer Störung wieder mit dem Netz P-Rampe hoch verbindet. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 88: Spannungsschutz

    UHoch Aus T UHoch Aus Slow UHoch Ein L UHoch Aus TL UTief Aus TL UTief Aus T UTief Ein L UTief Aus L UTief Ein UTief Aus Zeit Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 89 T W i e d e r v e r b . 6 0 0 s P R a m p e h o 6 0 0 0 % / m Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 90 U T i e f A u s 1 0 4 . 0 V Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 91: Frequenzschutz

    45 .. 65 Hz Trennzeit für Frequenz niedrig aus langsam FTi Aus TL 0 .. 600 s Weg zum Menüpunkt Hauptmenü > Installationseinst. > Netzeinstellungen > Frequenzschutz Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 92 F T i e f A u s 4 7 . 5 0 H z Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 93: Wiederverbindungszeit

    P R a m p e h o : 6 0 0 0 % / m → Die Form des Pfeils ändert sich , der Wert kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 94 8 Einstellungen Menübereich „Installationseinstellungen“ Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 95: Wiedereinschaltleistung P-Rampe Hoch

    P R a m p e h o : 6 0 0 0 % / m Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 96: Dc-Einspeisung

    D e a k t i v . drücken. R C M U : E I N N N o t a u s : n r m . o f f e n Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 97 A u s l ö s e z e i t 0 . 2 s Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 98: Potenzialfreie Kontakte

    E n e r g i e p r o d u k t i o n Zum Bestätigen einer Ziffer die Taste drücken. P a s s w o r t 0 * * * Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 99 Ereignis auswählen und die Taste drücken. A m N e t z L ü f t . d e f . I s o l a t i o n Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 100: Rcmu (Integrierte Fehlerstrom-Überwachungseinheit)

    . o f f e n Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten einen Modus auswählen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 101: Not-Aus (Externe Abschaltung)

    → Die Form des Pfeils ändert sich , der Wert kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 102: Ac-Anschluss

    → Die Form des Pfeils ändert sich , der Wert kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 103: Anti-Inselbildung

    → Die Form des Pfeils ändert sich , der Wert kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten einen Modus auswählen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 104: Max. Leistung (Einspeisebegrenzung)

    → Die Form des Pfeils ändert sich , der Wert kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 105: Werkeinstellungen Laden

    W e r k e i n s t . l a d e n ? → Die Werkeinstellungen werden geladen.. J a / N e i n Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 106: Wi-Fi-Modul Neu Starten Oder Zurücksetzen

    W e r k e i n s t . l a d e n W i - F i R e s e t Mit den Tasten den Eintrag Wi-Fi Reset auswählen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 107 W i - F i r e t u r n t o → Die Werkeinstellungen werden geladen.. d e f a u l t ? J a / N e i n Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 108: Menübereich „Wirk-/Blindleistung

    E n e r g i e p r o d u k t i o n Zum Bestätigen einer Ziffer die Taste drücken. P a s s w o r t 0 * * * Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 109 → Die Form des Pfeils ändert sich , der Parameter kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 110: Wirkleistung Über Netzfrequenz Regeln

    Wenn die Netzfrequenz wieder unter f fällt, wird die Einspei- restart sung mit dem gespeicherten Momentanwert wieder aufgenom- men. wird automatisch mit folgender Formel berechnet: stop + (1 / Gradient) stop start Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 111 Eintrag Leistung über Freq. auswählen und die L e i s t u n g ü b e r F r e q . Taste drücken. P ( V ) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 112 G r a d i e n t : 1 0 0 % Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 113: P (V) (Wirkleistung Über Netzspannung Regeln)

    Eintrag P(V) auswählen und die Taste drücken. L e i s t u n g ü b e r F r e q . P ( V ) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 114 Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. V l o c k - i n : 2 5 3 . 0 V Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 115: Konstanter Cos Phi (Cos Φ)

    C o s p h i ü b e r L e i s t . Taste drücken. K o n s t a n t Q Q ( V ) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 116 → Die Form des Pfeils ändert sich , der Parameter kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 117: Cos Phi (P) (Cos Phi Über Wirkleistung Regeln)

    0 .. 100% U lock-in 230.0 .. 253.0 V U lock-out 207.0 .. 230.0 V Weg zum Menüpunkt Hauptmenü > Wirk-/Blindleistung > Blindleist.kontr. > Cos phi über Leist. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 118 Q h o c h : i n d 1 . 0 0 Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 119: Konstant Q (Konstante Blindleistung)

    C o s p h i ü b e r L e i s t . drücken. K o n s t a n t Q Q ( V ) Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 120 → Die Form des Pfeils ändert sich , der Parameter kann geändert werden. Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 121: Q (V) - Blindleistung Über Spannung Regeln

    Blindleistung entsprechend der durch die Kennlinie definierten Rampe ansteigen. Wenn die Netzspannung die untere Spannungsgrenze V2i unterschreitet, bleibt die kapazitive Blindleistung auf dem in Qi Limit definierten Niveau. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 122: Lock-In-Leistung

    Mit den Tasten den Eintrag Blindleist.kontr. auswählen und die Taste B l i n d l e i s t . k o n t r . drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 123 Q s L i m i t : I n d 4 4 % Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 124: Frt (Fault Ride Through, Durchfahren Eines Spannungseinbruchs Im Netz)

    Spannungsabfall Vdrop 0 .. 90% Zeit t1 0.0 .. 5.0 s Spannung U1 20 .. 90% Zeit t3 0.0 .. 5.0 s Schaltstromfaktor K-Faktor 0.0 .. 10.0 Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 125 1 : 0 . 3 0 s Der aktuell eingestellte Wert wird hinter dem Eintrag angezeigt. Mit den Tasten den Wert einstellen und die Taste drücken. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 126 F r e q u e n z : Momentane Netzfrequenz in Hz Frequenz: E - H e u t e : 0 k W h Bisher erzeugte Energie am aktuellen Tag E-Heute: Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 127: Messungen Und Statistiken

    9 Messungen und Statistiken DC-Seite D C 1 D C 2 Angegeben sind die Momentanwerte für die DC-Eingänge DC1 und DC2. DC-Spannung in V DC-Stromstärke in A DC-Wirkleistung in W Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 128 2 0 1 6 . 0 5 0 k W h 2 0 1 6 . 0 4 0 k W h 2 0 1 6 . 0 3 0 k W h Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 129: Ereignisprotokoll

    E r e i g n i s p r o t o k o l l W e c h s e l r i c h t e r i n f o Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 130: Netzbericht

    2 . 2 2 / 0 2 / 2 0 1 6 0 8 : 2 0 A C V o l t L o w Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 131 E r e i g . p r o t . l ö s c h e n ? J a / N e i n þ Das Ereignisprotokoll ist gelöscht. K e i n e E i n t r ä g e Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 132 Bediener oder Installateur zu warten oder zu reparieren sind. Alle Reparaturarbeiten müs- sen durch Delta Energy Systems ausgeführt werden. Bei Öffnung der Abdeckung erlischt die Garantie. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 133: Fehlermeldungen Und Fehlerbehebung

    DC-Eingangsspannung liegt. Die Solaranlageneinstellung ändern, sodass DC-Eingangsspannung an DC2 liegt über der Solar2 Hoch die DC-Eingangsspannung an DC1 unter der max. erlaubten DC-Eingangsspannung. max. erlaubten DC-Eingangsspannung liegt. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 134 Interner Fehler. Wenden Sie sich an den Delta-Support. HW COMM1 Interner Fehler. Wenden Sie sich an den Delta-Support. HW COMM2 Interner Fehler. Wenden Sie sich an den Delta-Support. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 135 Die Umgebungstemperatur ist > 60 °C. Überprüfen Sie die Anlagenumgebung. Die Umgebungstemperatur ist < -30 °C. Überprüfen Sie die Anlagenumgebung. Temperatur Niedrig Interner Fehler. Wenden Sie sich an den Delta-Support. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 136 Auf dem Display prüfen, dass der Wechselrichter ordnungs- gemäß läuft. Datenverlauf und Fehlermeldungen prüfen. ● Die ordnungsgemäße Position sichtbarer Klemmen, Schrau- ben und Kabel überprüfen, ohne diese jedoch zu berühren. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 137: Wechselrichter Austauschen

    1. Um den Wechselrichter AC-seitig spannungslos zu schal- ten, den Lasttrennschalter zwischen Wechselrichter und Netzanschlusspunkt öffnen. Alle Trennschalter gegen versehentliches Wiedereinschal- ten sichern. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 138 Mindestens 60 Sekunden warten, bis sich die internen Kondensatoren entladen haben. 3. Die DC-Kabel mit dem Montageschlüssel lösen und her- ausziehen. 4. Den AC-Stecker abdrehen und zusammen mit dem Kabel herausziehen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 139 5. Die Abdeckkappe auf den AC-Anschluss stecken. 6. Die Kabelverschraubung des RS485-Anschlusses abdre- hen.. 7. Die Abdeckung des RS485-Anschlusses abschrauben und vorsichtig herausziehen. Die RS485-Karte ist an der Abde- ckung festgeschraubt. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 140 12 Wechselrichter austauschen 8. Alle Kabel von der RS485-Karte entfernen. 9. Die Abdeckung mit der RS485-Karte einsetzen und fest- schrauben. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 141 Feuchtigkeit durch die Öffnungen eindringen kann. 11. Dichtung und Kabelverschraubung einsetzen und die Kabelverschraubung festdrehen. 12. Die Kabelverschraubung des Kommunikationsanschlus- ses abdrehen und vorsichtig ein Stück herausziehen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 142 12 Wechselrichter austauschen 13. Die Abdeckung des Kommunikationsabschlusses ab- schrauben und entfernen. 14. Alle Kabel entfernen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 143 16. Alle Gummistöpsel in die Dichtung stecken, damit keine Feuchtigkeit durch die Öffnungen eindringen kann. 17. Dichtung und Kabelverschraubung des Kommunikati- onsanschlusses einsetzen und die Kabelverschraubung festdrehen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 144 18. Den Wechselrichter links und rechts von der Montageplat- te abschrauben. 19. Den Wechselrichter aus der Montageplatte aushängen und auf einer sauberen Oberfläche ablegen. 20. Sie können die Montageplatte weiterverwenden. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 145 Anweisungen befolgen, die mit dem Austauschwech- selrichter geliefert wurden. 22. Den Austauschwechselrichter entsprechend den Anwei- sungen, die mit dem Austauschwechselrichter geliefert werden, installieren und in Betrieb nehmen. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 146: Technische Daten

    50 ±5 Hz/60 ±5 Hz Einstellbarer Leistungsfaktor 0,8 kap ... 0,8 ind Gesamtklirrfaktor < 3 % DC-Strom-Einspeisung < 0,5% Nennstromstärke Verlustleistung im Nachtbetrieb < 2 W Überspannungskategorie Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

  • Seite 147: Mechanische Ausführung

    Die maximale AC-Scheinleistung gibt die Leistung an, die ein Wechselrichter liefern kann. Diese maximale Scheinleistung muss nicht notwendigerweise erreicht werden. Begrenzt auf 4,99 kVA, wenn Netztyp “AU/NZ PL 4,99k” ausgewählt ist. AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...
  • Seite 148 Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 © Copyright – Delta Electronics (Netherlands) B.V. – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installations- und Betriebshandbuch für Wechselrichter RPI M6A M8A M10A EU V4 DE 2020-07-13...

Diese Anleitung auch für:

Rpi m8aRpi m10a

Inhaltsverzeichnis
