5. Produktbeschreibung
5.5.2
Dc-Anschlüsse und Dc-Trennschalter

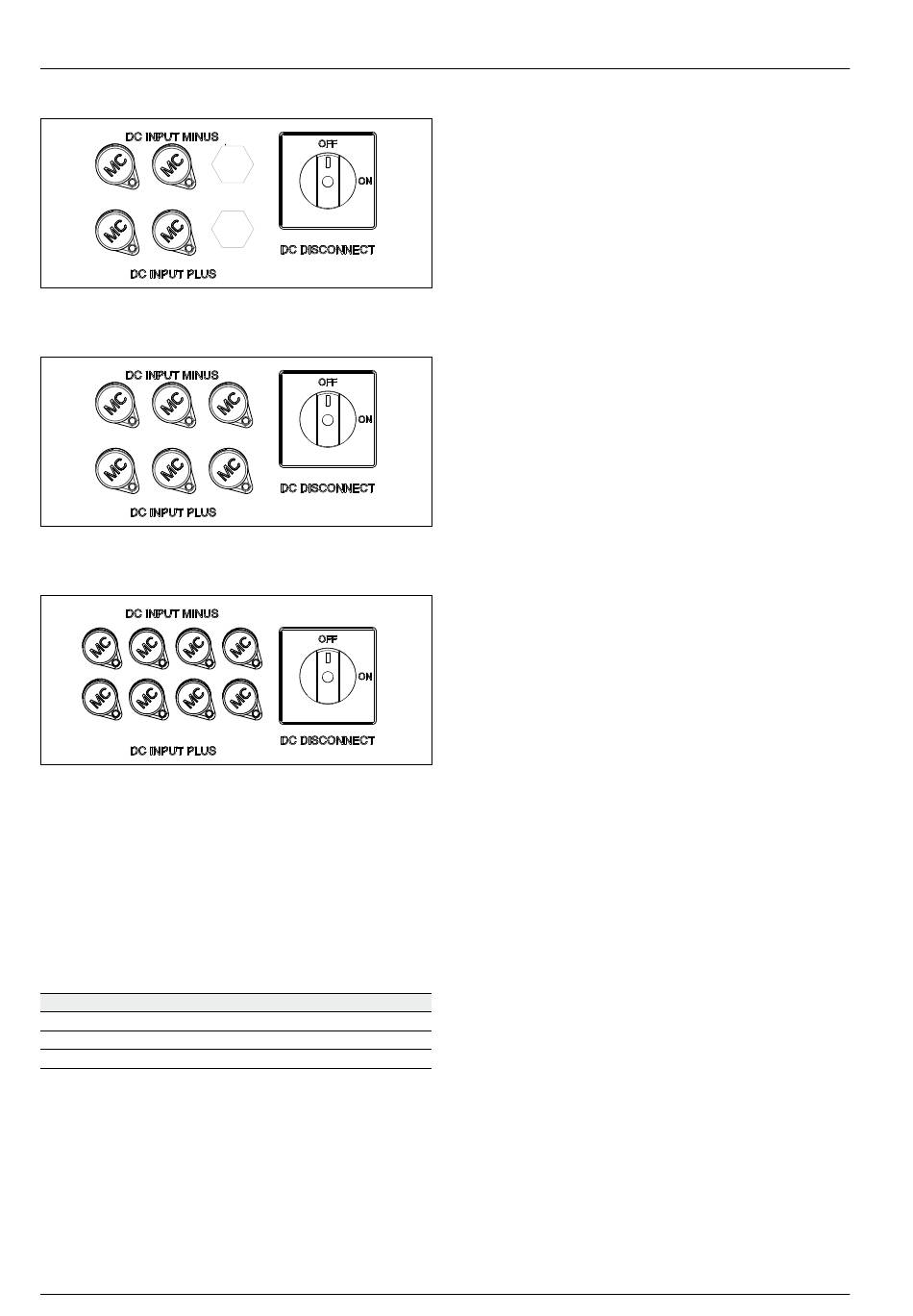

Abb. 5.14:
DC-Anschlüsse und DC-Trennschalter
SOLIVIA 2.0, 2.5 EU G4 TR
Abb. 5.15:
DC-Anschlüsse und DC-Trennschalter
SOLIVIA 3.0, 3.3, 3.6 EU G4 TR
Abb. 5.16:
DC-Anschlüsse und DC-Trennschalter SOLIVIA 5.0
EU G4 TR
Die DC-Anschlüsse dienen zum Verbinden der String(s) von PV-
Modulen mit dem Solar Wechselrichter.
Mit dem integrierten DC-Trennschalter kann der Solar Wechselrich-
ter von der DC-Spannung der PV-Module getrennt werden.
Die maximal erlaubte Eingangsstrombelastung jedes einzelnen
DC-Anschlusses beträgt 29 A.
Typ des Anschlusses: Multi-Contact MC4 Stecker, paarweise Stek-
ker (DC+) und Buchse (DC –):
Solar Wechselrichter
SOLIVIA 2.0, 2.5 EU G4 TR
SOLIVIA 3.0, 3.3, 3.6 EU G4 TR
SOLIVIA 5.0 EU G4 TR
5.5.3
Ac-Anschluss
Der AC-Anschluss dient zum Verbinden des Solar Wechselrichters
mit dem Netz.
Die Verbindung erfolgt über ein 3-adriges Kabel (L, N, PE).
Typ des Anschlusses: Wieland RST25i3s, Stecker im Lieferumfang
enthalten
20
Anzahl Dc Eingänge
2
3
4
5.5.4
RS485-Schnittstelle (EIA485)
Der Solar Wechselrichter verfügt über zwei RS485-Schnittstellen,
an die ein PC oder ein Monitoringsystem angeschlossen werden
kann.
Die RS485-Schnittstellen sind intern 1:1 verdrahtet. Deshalb kön-
nen beide RS485-Schnittstellen als Eingang oder Ausgang verwen-
det werden.
Wenn mehrere Solar Wechselrichter miteinander verbunden wer-
den, muss jeder Solar Wechselrichter eine eindeutige ID (Identifi-
kationsnummer) besitzen. Monitoringsysteme benötigen die ID, um
jeden Solar Wechselrichter einer PV-Anlage zu erkennen.
An dem letzten Solar Wechselrichter muss ein RS485-Abschluss-
widerstand angeschlossen werden, der bei Delta bestellt werden
kann (siehe
„16.1 Bestellnummern", S.
Die ID wird während der Inbetriebnahme eingestellt (siehe
triebnahme", S.
34) und kann jederzeit während des Betriebs (siehe
„10.6 RS485 (EIA485)-Einstellungen", S.
Typ des Anschlusses:
5.5.5
USB-Schnittstelle
Die USB-Schnittstelle dient zum Speichern und Laden von Daten
und Berichten.
Unterstützte Funktionen:
●
Firmware-Update
●
Einstellungen speichern und laden
●
Swap-Daten speichern
●
Berichte erstellen
●
Service
Für eine detaillierte Beschreibung der Funktionen siehe
chern und Laden von Daten und Einstellungen", S.
Typ des Anschlusses:
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
82).
„8 Inbe-
54) verändert werden.
2 x RJ45
„11 Spei-
63.
USB A
