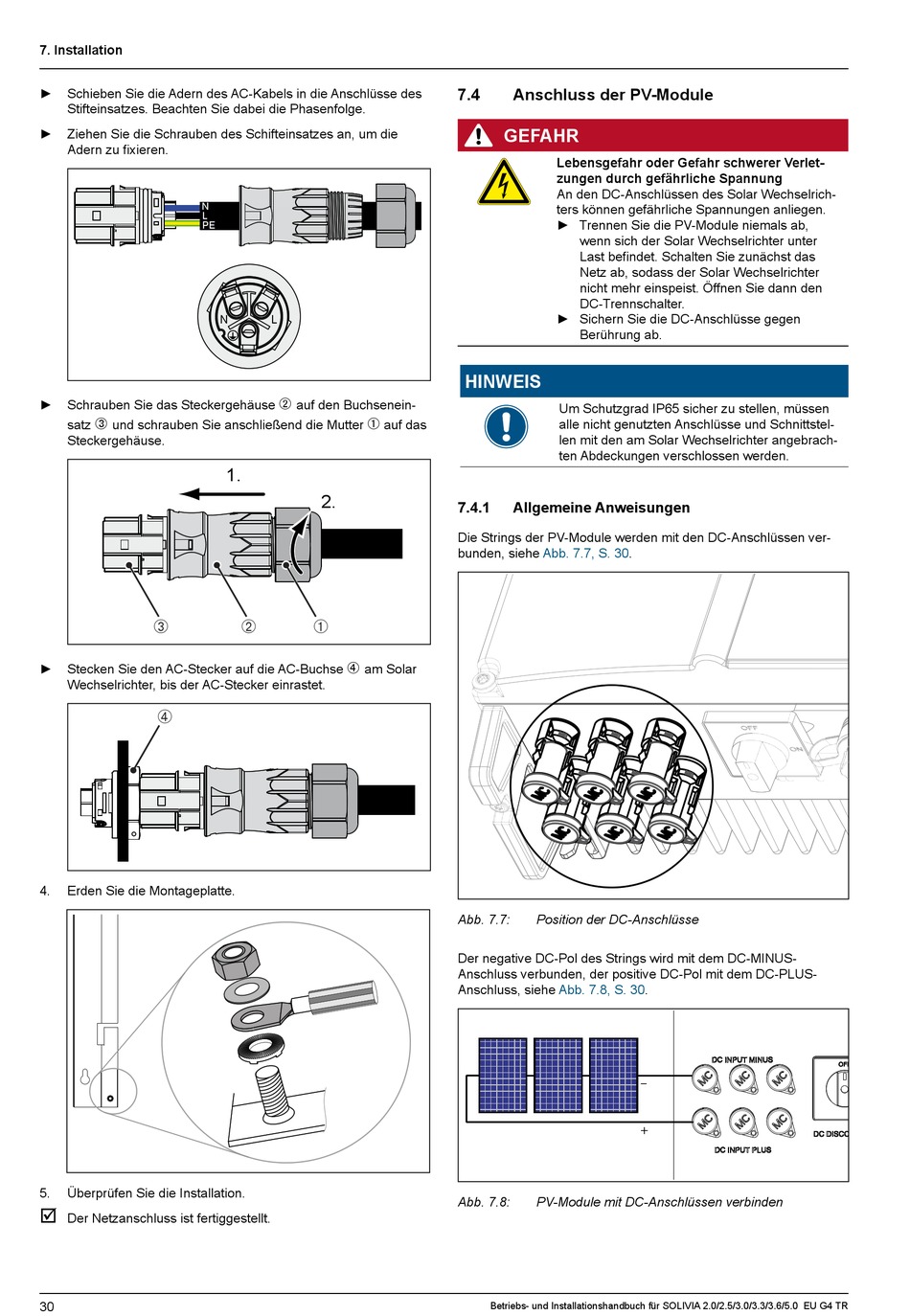

7. Installation
►
Schieben Sie die Adern des AC-Kabels in die Anschlüsse des
Stifteinsatzes. Beachten Sie dabei die Phasenfolge.
►
Ziehen Sie die Schrauben des Schifteinsatzes an, um die
Adern zu fi xieren.
N
L
PE
►
Schrauben Sie das Steckergehäuse
satz
➂
und schrauben Sie anschließend die Mutter
Steckergehäuse.
➂
►
Stecken Sie den AC-Stecker auf die AC-Buchse
Wechselrichter, bis der AC-Stecker einrastet.
➃
4.
Erden Sie die Montageplatte.
5.
Überprüfen Sie die Installation.
þ
Der Netzanschluss ist fertiggestellt.
30
N
L
➁
auf den Buchsenein-
➀
auf das
1.
2.
➁
➀
➃
am Solar
7.4
Anschluss der PV-Module
GEFAHR
Lebensgefahr oder Gefahr schwerer Verlet-
zungen durch gefährliche Spannung
An den DC-Anschlüssen des Solar Wechselrich-
ters können gefährliche Spannungen anliegen.
► Trennen Sie die PV-Module niemals ab,
wenn sich der Solar Wechselrichter unter
Last befi ndet. Schalten Sie zunächst das
Netz ab, sodass der Solar Wechselrichter
nicht mehr einspeist. Öffnen Sie dann den
DC-Trennschalter.
► Sichern Sie die DC-Anschlüsse gegen
Berührung ab.
HInWEIS
Um Schutzgrad IP65 sicher zu stellen, müssen
alle nicht genutzten Anschlüsse und Schnittstel-
len mit den am Solar Wechselrichter angebrach-
ten Abdeckungen verschlossen werden.
7.4.1
Allgemeine Anweisungen
Die Strings der PV-Module werden mit den DC-Anschlüssen ver-
bunden, siehe
Abb. 7.7, S.
30.
Abb. 7.7:
Position der DC-Anschlüsse
Der negative DC-Pol des Strings wird mit dem DC-MINUS-
Anschluss verbunden, der positive DC-Pol mit dem DC-PLUS-
Anschluss, siehe
Abb. 7.8, S.
Abb. 7.8:
PV-Module mit DC-Anschlüssen verbinden
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
30.
–
+
