Verwandte Anleitungen für Delta SOLIVIA 2.0 EU G4 TR
Inhaltszusammenfassung für Delta SOLIVIA 2.0 EU G4 TR

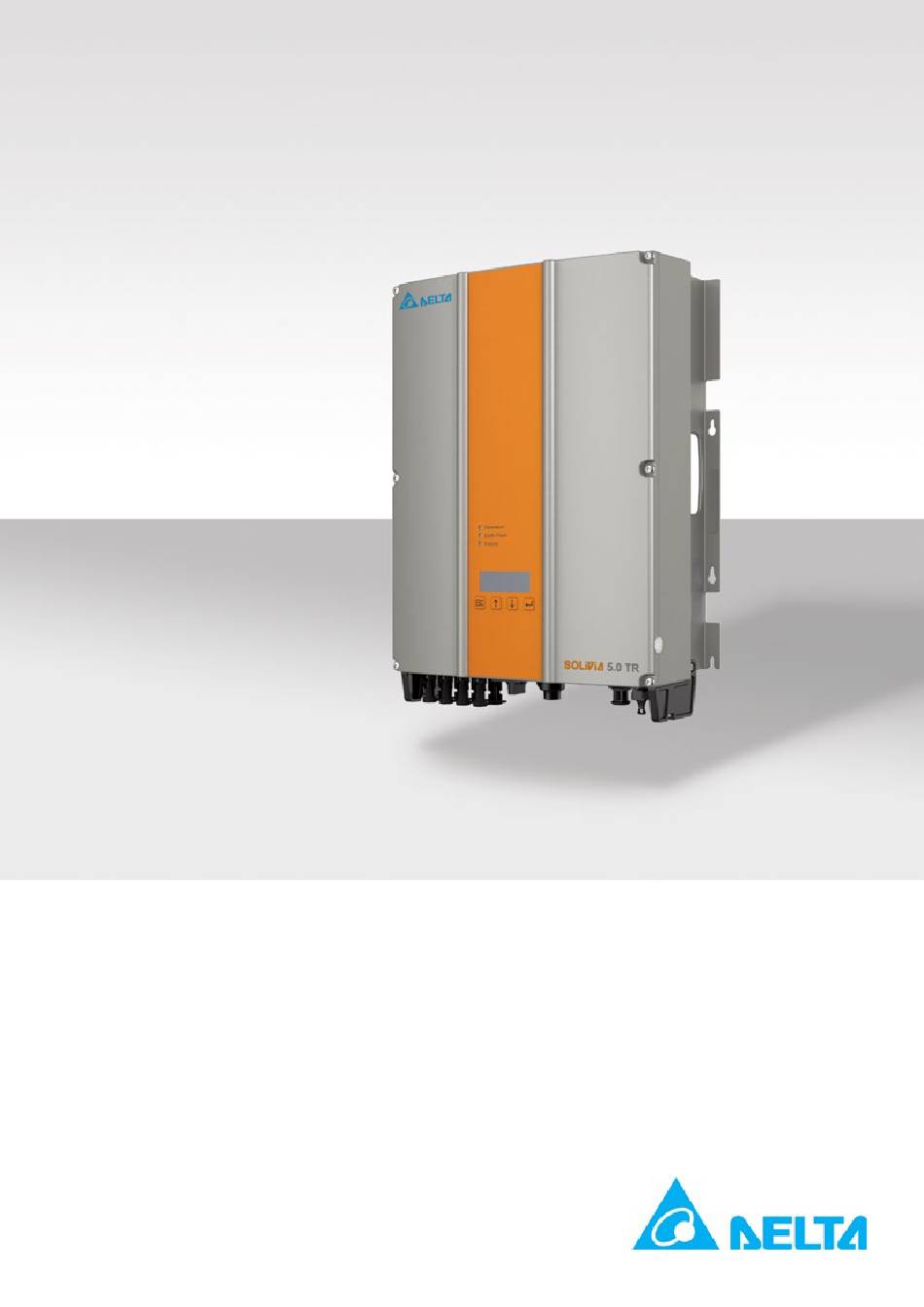

- Seite 1 Betriebs- und Installationshandbuch SOLIVIA 2.0 EU G4 TR SOLIVIA 2.5 EU G4 TR SOLIVIA 3.0 EU G4 TR SOLIVIA 3.3 EU G4 TR SOLIVIA 3.6 EU G4 TR SOLIVIA 5.0 EU G4 TR...
- Seite 2 Delta Energy Systems (Germany) GmbH Tscheulinstraße 21 79331 Teningen Deutschland © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. Dieses Handbuch wird zusammen mit unserem Solar Wechselrich- ter zur Verwendung durch den Installateur und den Endbenutzer ausgeliefert.
-
Seite 3: Inhaltsverzeichnis
3. Inhaltsverzeichnis Inhaltsverzeichnis 1. Über dieses Handbuch ..........6 Zweck dieses Handbuchs . - Seite 4 Inhaltsverzeichnis Netzanschluss ..........28 7.3.1 Allgemeine Anweisungen .
- Seite 5 Inhaltsverzeichnis 11. Speichern und Laden von Daten und Einstellungen ....... . . 63 11.1 Bevor Sie beginnen .
-
Seite 6: Über Dieses Handbuch
Der Solar Wechselrichter kann nur sicher und zuverlässig betrie- ben werden, wenn Installation und Betrieb entsprechend dieses Eine Arbeitsanweisung, die nur aus einem einzelnen Arbeitsschritt Handbuchs erfolgen. Delta Energy Systems ist nicht für Schäden besteht, wird wie folgt dargestellt: verantwortlich, die durch die Nicht-Einhaltung der Installations- und ►... -
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieser Solar Wechselrichter der EU-Reihe darf in den folgenden Ländern eingesetzt werden: nOTE Diese Liste kann sich aufgrund laufender Zulas- sungsverfahren ändern. Wenden Sie sich bei Fragen an das Delta Support Team. Land norm SOLIVIA Belgien Synergrid C10/11 2012... - Seite 8 2. Bestimmungsgemäße Verwendung Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR...
-
Seite 9: Allgemeine Sicherheitsanweisungen
Der Solar Wechselrichter kann nur sicher und normal betrie- ben werden, wenn Installation und Betrieb nach Maßgabe dieses Handbuchs erfolgen (siehe IEC 62109-5.3.3). Delta En- ergy Systems ist für Schäden, die durch Nicht-Einhaltung der Installations- und Betriebsanweisungen in diesem Handbuch entstehen, nicht verantwortlich. -
Seite 10: Auspacken
4. Auspacken Auspacken ► Überprüfen Sie den Lieferumfang auf Vollständigkeit: WARnUnG – Montageplatte (a) Verletzungsgefahr durch hohes Gewicht – Betriebs- und Installationshandbuch (b) Das hohe Gewicht des Solar Wechselrichters (siehe „15 Technische Daten“, S. 80) kann bei un- – Wieland RST25i3S AC-Stecker (c) sachgemäßem Umgang mit dem Solar Wechsel- richter zu Verletzungen führen. -
Seite 11: Produktbeschreibung
5. Produktbeschreibung Produktbeschreibung Gesamtübersicht der Komponenten und Anschlüsse ➀ ➁ ➂ ➃ Abb. 5.1: Komponenten und Anschlüsse des Solar Wechselrichters Komponente / Anschluss Beschreibung Status-LEDs siehe Kapitel „5.3 Status-LEDs“, S. 14 ➀ Display und Tasten siehe Kapitel „5.4 Display und Bedientasten“, S. 14 ➁... -
Seite 12: Typenschild
Designed in: Germany Designed in: Germany Made in: production plant Made in: production plant Abb. 5.2: Typenschild SOLIVIA 2.0 EU G4 TR Abb. 5.3: Typenschild SOLIVIA 2.5 EU G4 TR DC operating volt. range: 125-600V DC operating volt. range: 125-600V DC operating volt. - Seite 13 5. Produktbeschreibung DC operating volt. range: 125-600V DC operating volt. range (MPP): 150-480V DC operating volt. range (MPP): 170-480V DC max. input voltage: 600V DC max. input voltage: 600V DC max. operating current: DC max. operating current: 22.0A DC max. current per string: DC max.
-
Seite 14: Status-Leds
5. Produktbeschreibung Status-LEDs 5.4.3 Tasten Symbol Verwendung ➀ ● Aktuelles Menü verlassen. ➁ Operation ● Einstellen eines Wertes abbrechen. ➂ ● In einem Menü nach oben bewegen. Earth Fault Failure ● Einen Wert einstellen (Wert erhöhen). ● In einem Menü nach unten bewegen. ●... -
Seite 15: Funktion „Gehe Zu Menü
5. Produktbeschreibung 5.4.5 Funktion „Gehe zu Menü“ 5.4.7 Bewegen im Menü Zum Bewegen in einem Menü verwenden Sie die Tasten HInWEIS Mithilfe der Taste bewegen Sie sich im Menü nach unten, mit Um im Display direkt zu einem bestimmten der Taste nach oben. -
Seite 16: Einstellen Von Werten
5. Produktbeschreibung 5.4.10 Einstellen von Werten Am Display können Sie verschiedene Parameter einstellen. Zum Ändern des Parameterwerts werden die Tasten verwendet. Mit der Taste wird der Parameterwert erhöht. Mit der Taste wird der Parameterwert verringert. Mit der Taste kann die Einstellung abgebrochen werden, der ursprüngliche Parameterwert wird wieder angezeigt. - Seite 17 5. Produktbeschreibung Tasten Aktion Ergebnis 12. Stellen Sie mit den Tasten das Jahr ein. 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0 1 1 0...
-
Seite 18: Elektroanschlüsse
5. Produktbeschreibung Elektroanschlüsse 5.5.1 Übersicht ➀ ➁ ➂ ➃ ➄ Abb. 5.11: Elektroanschlüsse SOLIVIA 2.0, 2.5 EU G4 TR ➀ ➁ ➂ ➃ ➄ Abb. 5.12: Elektroanschlüsse SOLIVIA 3.0, 3.3, 3.6 EU G4 TR Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR... - Seite 19 5. Produktbeschreibung ➀ ➁ ➂ ➃ ➄ Abb. 5.13: Elektroanschlüsse SOLIVIA 5.0 EU G4 TR Bezeichnung Beschreibung DC-Anschlüsse siehe Kapitel „5.5.2 DC-Anschlüsse und DC-Trennschalter“, S. 20 ➀ DC-Trennschalter siehe Kapitel „5.5.2 DC-Anschlüsse und DC-Trennschalter“, S. 20 ➁ USB-Schnittstelle siehe Kapitel „5.5.5 USB-Schnittstelle“, S.
-
Seite 20: Dc-Anschlüsse Und Dc-Trennschalter
Abb. 5.14: DC-Anschlüsse und DC-Trennschalter An dem letzten Solar Wechselrichter muss ein RS485-Abschluss- SOLIVIA 2.0, 2.5 EU G4 TR widerstand angeschlossen werden, der bei Delta bestellt werden kann (siehe „16.1 Bestellnummern“, S. 82). Die ID wird während der Inbetriebnahme eingestellt (siehe „8 Inbe-... -
Seite 21: Betriebsverhalten
6. Betriebsverhalten Betriebsverhalten Funktionen zur Beeinflussung des Betriebsverhaltens Der Solar Wechselrichter bietet verschiedene Funktionen, mit Generelle Funktionsweise denen das Betriebsverhalten beeinflusst werden kann: Der Solar Wechselrichter wandelt den Gleichstrom der PV-Module ● Wirkleistungsregelung in Wechselstrom um, der anschließend in das öffentliche Netz ●... - Seite 22 Protokoll abgespeichert. Das Ereignisprotokoll ist primär für den Installateur gedacht und soll die Problemanalyse und -behebung erleichtern. Das interne Protokoll hilft dem Delta Solar Support bei der Analyse, wenn das Problem einmal hartnäckiger sein sollte. Berichte Die Berichte kombinieren die verschiedenen Informationen zu Produktion, Ereignissen, Einstellungen, Parameteränderungen und...
-
Seite 23: Kennlinien
6. Betriebsverhalten Kennlinien Wirkungsgradkurven SOLIVIA 2.0 EU G4 TR SOLIVIA 2.5 EU G4 TR Wirkungsgrad [%] noch nicht verfügbar 1000 1500 2000 2500 Leistung [W] 150 V 360 V 480 V SOLIVIA 3.0 EU G4 TR SOLIVIA 3.3 EU G4 TR... -
Seite 24: Installation
7. Installation Installation Planung der Installation GEFAHR 7.1.1 Allgemeine Anweisungen Lebensgefahr durch gefährliche Spannung Während des Betriebs liegt im Solar Wechsel- ► Eine eventuell auftretende Geräuschentwicklung kann sich richter eine gefährliche Spannung an. Diese beim Einsatz im Wohnbereich störend auswirken. Wählen Sie gefährliche Spannung liegt noch 5 Minuten lang deshalb den Installationsstandort sorgfältig aus. -
Seite 25: Umgebungsbedingungen
7. Installation 7.1.2 Umgebungsbedingungen 7.1.3 Berücksichtigung der Netzschieflast ► Der Solar Wechselrichter hat einen Schutzgrad IP65 und kann Bei einigen Installationsvarianten ist die Benutzung eines SOLIVIA sowohl innen als auch im geschützten Außenbereich einge- Gateway M1 G2 vorgeschrieben. setzt werden. Das betrifft zum Beispiel Installationen, bei denen mehrere 1-pha- ►... - Seite 26 7. Installation – – – – Gateway M1 G2 SOLIVIA 5.0 TR SOLIVIA 3.6 TR SOLIVIA 3.6 TR SOLIVIA 11 TR Abschluss- widerstand N PE N PE N PE L1 L2 L3 N PE Abb. 7.3: Beispiel: Anschluss mehrerer Solar Wechselrichter im Verbund Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR...
-
Seite 27: Aufhängen Des Solar Wechselrichters
7. Installation Aufhängen des Solar Wechselrichters 7.2.2 Montageplatte anbringen Sie können die Montageplatte als Schablone zur Markierung der WARnUnG Bohrlöcherpositionen verwenden. Verletzungsgefahr durch hohes Gewicht Der Solar Wechselrichter ist schwer (siehe „15 Technische Daten“, S. 80). Dies kann bei nicht ordnungsgemäßem Umgang zu Verletzun- gen führen. -
Seite 28: Solar Wechselrichter Einhängen
Die nachfolgende Tabelle zeigt die maximal zulässige Sicherungs- bemessung für den automatischen Unterbrecher (Typ B). Solar Wechselrichter Maximal zulässige Sicherungsbe- messung SOLIVIA 2.0 EU G4 TR 16,0 A SOLIVIA 2.5 EU G4 TR SOLIVIA 3.0 EU G4 TR 20,0 A SOLIVIA 3.3 EU G4 TR... -
Seite 29: Benötigtes Werkzeug Und Zubehör
Sicherheits- und Schutzeinrichtungen (z. B. automatische Unterbrecher und/oder Überspannungsschutz-Einrichtungen). Setzen Sie die Aderendhülsen auf die abisolierten Aderenden Für Frankreich ist ein gesondertes Kit von Delta erhältlich. Dieses und verpressen Sie die Aderendhülsen. Kit enthält alle Komponenten, die für die Erfüllung der Anforderun- gen nach UTE C15-712-1. -
Seite 30: Anschluss Der Pv-Module
7. Installation Anschluss der PV-Module ► Schieben Sie die Adern des AC-Kabels in die Anschlüsse des Stifteinsatzes. Beachten Sie dabei die Phasenfolge. GEFAHR ► Ziehen Sie die Schrauben des Schifteinsatzes an, um die Adern zu fi xieren. Lebensgefahr oder Gefahr schwerer Verlet- zungen durch gefährliche Spannung An den DC-Anschlüssen des Solar Wechselrich- ters können gefährliche Spannungen anliegen. -
Seite 31: Benötigtes Werkzeug Und Zubehör
Seite des Solar Wechselrichters geerdet werden müssen. UTE-Kit Multi-contact (für Frankreich) Das UTE-Kit Multi-Contact entspricht dem neuesten französischen Das Erdungskit kann bei Delta bestellt werden. Ein Handbuch liegt bei und kann unter www.solar-inverter.com/eu/de/grounding-kit.htm Standard UTE C 15-712-1. Es enthält 8 Verriegelungen, einen heruntergeladen werden. -
Seite 32: Dc-Seite Erden
DC-Minus-Seite geerdet werden. Der Erdanschluss muss nahe am Solar Wechselrichter eingerichtet werden. Wir emp- Um Schutzgrad IP65 sicher zu stellen, müssen fehlen, das Erdungskit von Delta zu verwenden. alle nicht genutzten Anschlüsse und Schnittstel- len mit den am Solar Wechselrichter angebrach- Auf der DC-Seite besitzt der Solar Wechselrichter eine Isolations- ten Abdeckungen verschlossen werden. -
Seite 33: Benötigtes Werkzeug Und Zubehör
Abschlusswiderstand 3072438891 Kabel 3081129500 Abschlusswiderstand Datenlogger Abb. 7.10: Anschluss eines einzelnen Solar Wechselrichters per RS485 an einen Datenlogger Sie können das benötigte Zubehör bei Delta bestellen: Zubehör Teilenummer 7.5.4 Mehrere Solar Wechselrichter anschließen Delta Verbindungskabel von Solar Wechsel- – –... -
Seite 34: Inbetriebnahme
Der Solar Wechselrichter soll von Grund auf neu eingerichtet werden und das Netz, mit Sie können ein kundenspezifisches Netz dem der Solar Wechselrichter verbunden ist, ist nicht in der Liste der Netze enthalten. einrichten. Wenden Sie sich bitte telefonisch an den Delta Solar Support. Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR... -
Seite 35: Inbetriebnahme Für Netze Nach En 50438 Und Vde 0126
8. Inbetriebnahme Inbetriebnahme für netze nach En 50438 und VDE 0126 Die Standard-Inbetriebnahme ist gültig für folgende Länder und Netze. Land netz Hinweise BE C10/11 12 Belgien Bulgarien FR UTE Frankreich Griechenland GR und GR ISLAND IT BT 21>6kW Italien Entsprechend CEI 0-21:2012-06 für PV-Anlagen größer 6 kW Niederlande... - Seite 36 8. Inbetriebnahme HInWEIS: Wenn Sie einen der Werte G e s p . L e i s t . b e g r . Zum Ändern eines Wertes die Taste drücken und mit ändern, müssen Sie nach der Inbe- den Tasten den Wert einstellen.
- Seite 37 8. Inbetriebnahme HInWEIS: Wenn in einer Installation R S 4 8 5 16. Zum Ändern eines Wertes die Taste drücken und mit mehrere Solar Wechselrichter über den Tasten den Wert einstellen. Anschließend zum - - - - - - - - - - - - - - - - - - - RS485 verbunden werden, wählen Übernehmen des Wertes die Taste drücken.
-
Seite 38: Inbetriebnahme Für Netze Nach Vde Ar N 4105
8. Inbetriebnahme Inbetriebnahme für netze nach VDE AR n 4105 Die Inbetriebnahme für Netze nach VDE AR N 4105 ist gültig für folgende Länder und Netze. Land netz Hinweise DK LVD Dänemark DE LVD Deutschland Überprüfen Sie alle Anschlüsse und Kabel auf Schäden und ordnungsgemäßen Sitz. - Seite 39 8. Inbetriebnahme - - - - - - - - - - - - - - - - - - - P D D - E i n s t e l l u n g e n Mit den Tasten den Eintrag weiter auswählen und die Taste drücken.
- Seite 40 8. Inbetriebnahme - - - - - - - - - - - - - - - - - - - D a t u m : 2 5 . 0 5 . 2 0 1 2 F o r m a t 17.
-
Seite 41: Inbetriebnahme In Italien Für Pv-Anlagen Kleiner 6 Kw
8. Inbetriebnahme Inbetriebnahme in Italien für PV-Anlagen kleiner 6 kW Die Standard-Inbetriebnahme ist gültig für folgende Länder und Netze. Land netz Hinweise IT BT 21 Italien Entsprechend CEI 0-21:2012-06 für PV-Anlagen kleiner oder gleich 6 kW. Überprüfen Sie alle Anschlüsse und Kabel auf Schäden und ordnungsgemäßen Sitz. - Seite 42 8. Inbetriebnahme HInWEIS: Wenn Sie einen der Werte G e s p . L e i s t . b e g r . 10. Zum Ändern eines Wertes die Taste drücken und mit ändern, müssen Sie nach der Inbe- den Tasten den Wert einstellen.
- Seite 43 8. Inbetriebnahme HInWEIS: Wenn in einer Installation R S 4 8 5 18. Zum Ändern eines Wertes die Taste drücken und mit mehrere Solar Wechselrichter über den Tasten den Wert einstellen. Anschließend zum - - - - - - - - - - - - - - - - - - - RS485 verbunden werden, wählen Übernehmen des Wertes die Taste drücken.
-
Seite 44: Inbetriebnahme Durch Laden Der Einstellungen Von Einem Anderen Solar Wechselrichter
8. Inbetriebnahme Inbetriebnahme durch Laden der Einstellungen von einem anderen Solar Wechselrichter Die Inbetriebnahme durch Laden der Einstellungen von einem anderen Solar Wechselrichter ist möglich für alle Länder und Netze. AcHTUnG Wenn die Schutzabdeckung von der USB-Schnittstelle entfernt ist, ist der Schutzgrad von IP65 nicht mehr gewährleistet. ►... - Seite 45 8. Inbetriebnahme HInWEIS: Falls die Meldung USB- R S 4 8 5 I D w ä h l e n Mit den Tasten die ID auswählen und die Taste Stick-Fehler angezeigt wird, drücken. prüfen Sie, ob der USB-Stick oder die I D : ➔...
- Seite 46 8. Inbetriebnahme E I N G A B E : 17. Zum Abschließen der Inbetriebnahme die Taste drücken. z u m B e s t ä t i g e n E S C : oder z u r N e u a u s w a h l Zum Ändern der Einstellungen die Taste drücken.
-
Seite 47: Inbetriebnahme Nach Dem Austausch Eines Solar Wechselrichters
AcHTUnG In diesem Kapitel bedeutet der Begriff „Swap“ das Austauschen eines beschädigten Solar Wechselrichters durch einen neuen desselben Typs. Der Austausch darf nur nach Beratung mit dem Delta Solar Support durchgeführt werden. Dieser bespricht mit Ihnen die Vorgehensweise. AcHTUnG Wenn die Schutzabdeckung von der USB-Schnittstelle entfernt ist, ist der Schutzgrad von IP65 nicht mehr gewährleistet. - Seite 48 8. Inbetriebnahme HInWEIS: Falls die Meldung Keine - - - - - - - - - - - - - - - - - - - U S B - D a t e n l a d e n Mit den Tasten den Eintrag Swap-Daten laden Dateien gef.
- Seite 49 8. Inbetriebnahme HInWEIS: Wenn in einer Installation R S 4 8 5 15. Zum Ändern eines Wertes die Taste drücken und mit mehrere Solar Wechselrichter über den Tasten den Wert einstellen. Anschließend zum - - - - - - - - - - - - - - - - - - - RS485 verbunden werden, wählen Übernehmen des Wertes die Taste drücken.
-
Seite 50: Produktionsinformationen
9. Produktionsinformationen Produktionsinformationen Struktur Untermenü Inhalt und Beispieldisplay Momentane Leistung und Energie- 411 Akt. Übersicht HInWEIS erzeugung des aktuellen Tages. Sämtliche Produktionsinformation dienen nur Aktueller Betriebszustand (siehe der Orientierung. Für die Abrechnung sind die „12 Diagnose und Fehlerbehebung“, Messgeräte und Zähler des Energieversorgungs- unternehmens maßgeblich. -
Seite 51: Statistiken Löschen
9. Produktionsinformationen Die Statistiken für Tag, Woche, Monat, Jahr und gesamte Produkti- Untermenü Inhalt onszeit bieten jeweils dieselben Arten von Daten. 491 Tag ... Statistiken für die letzten 7 Tage, an denen der Solar Wechselrichter in Das Menü 490 Historie zeigt die Statistiken für die letzten sieben Betrieb war. -
Seite 52: Einstellungen
10. Einstellungen Einstellungen 10.2 Displaysprache Menü 100 Install.einstll. 10.1 Übersicht Beschreibung Einstellung Displaysprache Seite 52 Ermöglicht das Einstellen der Displaysprache. Datum und Zeit Seite 53 Zugriff auf das Menü Datumsformat und Zeitformat Seite 53 Hauptmenü > Install.einstll. Hintergrundbeleuchtung und Kontrast Seite 54 RS485 (EIA485) Seite 54... -
Seite 53: Datum Und Zeit
10. Einstellungen 10.3 Datum und Zeit 10.4 Datums- und Zeitformat Menü 110 Datum und Zeit Menü 111 Format Beschreibung Beschreibung Ermöglicht das Einstellen von Datum und Uhrzeit. Ermöglicht das Einstellen von Datumsformat und Uhrzeitformat. Zugriff auf das Menü Zugriff auf das Menü Hauptmenü... -
Seite 54: Hintergrundbeleuchtung, Kontrast
► An dem letzten Solar Wechselrichter in der Reihe muss ein Abschlusswiderstand angeschlossen werden (siehe „7.5 RS485 (EIA485) anschließen (optional)“, S. 32). ► Den Abschlusswiderstand können Sie bei Delta bestellen, siehe „16.1 Bestellnum- mern“, S. Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR... -
Seite 55: Währung Und Vergütung Pro Kwh
10. Einstellungen 10.7 Währung und Vergütung pro kWh 10.8 Statistiken zurücksetzen Menü 470 Einspeise Einst. Menü 471 Statistiken Beschreibung Beschreibung Ermöglicht das Einstellen der Währung und der Vergütung pro Ermöglicht das Rücksetzen der Statistiken. Außerdem können die kWh. Außerdem können die Statistiken zurückgesetzt werden. Währung und die Vergütung pro kWh eingestellt werden. -
Seite 56: Wirkleistungsregelung
10. Einstellungen 10.9 Wirkleistungsregelung 10.9.2 Wirkleistungsreduzierung HInWEIS 511 Leistungsreduz. Menü Eine Wirkleistungsregelung ist nur möglich für die Netze DE LVD und DK LVD. HInWEIS Die Einstellungen im Menü 511 Leistungs- reduz. haben einen Einfl uss auf die Funktion HInWEIS „Leistungsfaktor über Wirkleistung cos φ (P)“, siehe „10.10.2 Leistungsfaktor über Wirkleistung Änderungen an der Wirk- und Blindleistungsre-... -
Seite 57: Wirkleistung Über Frequenz P(F)
10. Einstellungen 10.9.3 Wirkleistung über Frequenz P(f) Zugriff auf das Menü Hauptmenü > Benutzer Einst. > Wirkleistg.regl. > Leistung/Freq O p t i o n e n Menü 512 Leistung/Frequenz Im Hauptmenü mit den Tasten U S B - F u n k t i o n e n S O L I V I A # # das Menü... -
Seite 58: Blindleistungskontrolle
10. Einstellungen 10.10 Blindleistungskontrolle 10.10.2 Leistungsfaktor über Wirkleistung cos φ (P) HInWEIS 520 Blindleist.Kontr. Menü Eine Blindleistungsregelung ist nur möglich für die Netze DE LVD und DK LVD. Beschreibung Mit dieser Funktion kann für vier verschiedene Leistungsverhält- nisse P/P ein separater cos φ festgelegt werden (siehe “Abb. - Seite 59 10. Einstellungen Beispiel Durch die Wirkleistungsreduzierung auf 4 kW kann Punkt D nie- mals erreicht werden. Das gilt für den gesamten grau markierten Die Parameter für die Punkte A bis D sind in diesem Beispiel wie Bereich. folgt eingestellt. Zugriff auf das Menü Displaytext Beschreibung Hauptmenü...
-
Seite 60: Konstanter Leistungsfaktor Cos Φ
Die Parameter, die nach CEI 0-21:2012-06 kon- Taste drücken. - - - - - - - - - - - - - - - - - - - fi gurierbar sein müssen, können mit der Service Software von Delta angepasst werden. Einstellbare Parameter Displaytext Bezeichnung Beschreibung Cos Phi cos φ... -
Seite 61: Verschattung (Erweiterter Mpp-Tracker)
10. Einstellungen 10.12 Verschattung (Erweiterter MPP-Tracker) 10.13 Isolations- und Erdungsüberwachung Menü 210 Verschattung Menü 230 Erdung Beschreibung Beschreibung Die Option „Verschattung“ ist ein erweiterter MPP-Tracker. Wenn Auf der DC-Seite besitzt der Solar Wechselrichter eine Isolations- die Option eingeschaltet ist, führt der MPP-Tracker in regelmäßigen und Erdungsüberwachung. -
Seite 62: Standardmenü
D E L V D aktuellen Standardme- nüs wird angezeigt. Wenden Sie sich mit dem Key an das Delta-Supportteam, um die vierstellige PIN zu erhalten. 8 0 0 S t a n d a r d M e n ü... -
Seite 63: Speichern Und Laden Von Daten Und Einstellungen
11. Speichern und Laden von Daten und Einstellungen Speichern und Laden von Daten ► Wenn mehrere Solar Wechselrichter in einer PV-Anlage installiert sind, an jedem Solar Wechselrichter eine andere und Einstellungen RS485-ID einstellen. ► Für jeden Solar Wechselrichter einen separaten USB-Stick AcHTUnG verwenden. -
Seite 64: Firmware-Aktualisierung (Firmware-Update)
11. Speichern und Laden von Daten und Einstellungen 11.3 Firmware-Aktualisierung (Firmware- Update) Die Firmware kann über die USB-Schnittstelle aktualisiert werden. Die Firmware-Aktualisierung läuft im Solar Wechselrichter in zwei Schritten ab: ● Manuelles Laden der Daten vom USB-Stick ● Automatisches Aktualisieren der einzelnen Controller des Solar Wechselrichters Das Laden der Daten ist möglich, wenn AC- oder DC-Spannung anliegt. -
Seite 65: Speichern Der Einstellungen
11. Speichern und Laden von Daten und Einstellungen 11.4 Speichern der Einstellungen Die Einstellungen des Solar Wechselrichters können gespeichert werden, um sie auf einen anderen Solar Wechselrichter desselben Typs zu laden, auf dem die gleichen Einstellungen verwendet wer- den sollen. Die gespeicherten Einstellungen umfassen: ●... -
Seite 66: Laden Von Einstellungen
11. Speichern und Laden von Daten und Einstellungen 11.5 Laden von Einstellungen Zur Vereinfachung der Einrichtungsprozedur können die Einstellun- gen eines anderen Solar Wechselrichters desselben Typs geladen werden, auf dem die gleichen Einstellungen verwendet werden können. Informationen zum Speichern der Einstellungen fi nden Sie unter „11.4 Speichern der Einstellungen“, S. -
Seite 67: Speichern Von Swap-Daten
Typs, ohne dabei die Installation, z. B. die der PV-Module, zu ver- ändern. Der Austausch darf nur nach Rücksprache mit dem Delta Solar-Support durchgeführt werden. Dieser bespricht mit Ihnen eine Vorgehensweise. Folgende Informationen werden gespeichert: ●... -
Seite 68: Erstellen Von Berichten
E N T E R d r ü c k e n 11.8 Service Diese Funktion dient Wartungszwecken. Sie werden vom Delta Support Team kontaktiert, wenn diese Funktion verwendet werden muss. Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR... -
Seite 69: Diagnose Und Fehlerbehebung
12. Diagnose und Fehlerbehebung Diagnose und Fehlerbehebung 12.1 Meldungen zum aktuellen Betriebszustand Zur Darstellung des Betriebszustands des Solar Wechselrichters sind folgende Meldungskategorien definiert: Meldungskategorie Beschreibung Meldungsklassen Einspeisung in netz Eingeschränkter Betrieb Unkritische Faktoren, die sich auf das Produk- – Unterschiedlich tionsergebnis auswirken können, aber keine Fehler sind (z. -
Seite 70: Isolationswarnung
12. Diagnose und Fehlerbehebung Der aktuelle Betriebszustand wird durch die LEDs und durch Text- meldungen im Display im Menü 411 Akt. Übersicht angezeigt. Wenn ein neues Ereignis eintritt, wird das automatisch durch die LEDs angezeigt. Um die Textmeldung zu dem Ereignis zu lesen, wechseln Sie in das Menü... -
Seite 71: Fehlermeldungen Analysieren
Arbeiten zur Fehlerbehebung ausgeführt werden. Falls Ereignisse beider Kategorien gleichzeitig aufgetreten sind, haben Ereignisse der Kategorie „Interne Ereignisse“ höhere Priori- tät. Also auch in diesem Fall immer zuerst den Delta Solar Support kontaktieren. 12.2.1 Vorgehensweise bei externen Ereignissen In das Menü 411 Akt. Übersicht wechseln. -
Seite 72: Vorgehensweise Bei Internen Ereignissen
HInWEIS: Kontaktieren Sie bei internen Ereig- Kontaktieren Sie den Delta Solar Support und übermitteln Sie die angezeigten Fehlernummern. nisses immer den Delta Solar Support, bevor Sie irgendwelche Arbeiten zur Fehlerbehebung durch führen. Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR... -
Seite 73: Übersicht Fehlermeldungen/Fehlerbehebung
Display-Meldung Beschreibung der Meldung Fehlerbehebung Warnung ### Interner Fehler („Warnung“ + dreistellige Nummer) ► Wenden Sie sich an den Delta-Support. Fehler ### Interner Fehler („Fehler“ + dreistellige Nummer) ► Wenden Sie sich an den Delta-Support. L1 Spannungsfehler AC-Überspannung oder Unterspannung an Phase L. - Seite 74 12. Diagnose und Fehlerbehebung LEDs Display-Meldung Beschreibung der Meldung Fehlerbehebung PV1 ISO Fehler Start Die Startisolierung ist zu niedrig. ► Überprüfen Sie den Isolationswiderstand auf der DC-Seite der PV-Module. PV1 ISO Fehler Betr. Betriebsisolation <150 kΩ. ► Überprüfen Sie den Isolationswiderstand auf der DC-Seite der PV-Module. PV1+ Erdungsfehler DC+/DC- nicht ordnungsgemäß...
-
Seite 75: Meldungsprotokolle
Folgende Protokolle werden erstellt: ● Externe Ereignisse Beschreibung Interne Ereignisse sind Probleme innerhalb des Solar Wechselrich- ● Interne Ereignisse ters. Interne Ereignisse fallen in den Aufgabenbereich des Delta ● Protokoll für VDE AR N 4105 Solar Support. ● Parameteränderungen Zugriff auf das Menü... -
Seite 76: Protokoll Für Vde Ar N 4105
12. Diagnose und Fehlerbehebung 12.4.3 Protokoll für VDE AR n 4105 12.4.4 Protokoll „Parameteränderungen“ Menü Menü 640 LVD Bericht 482 Parameteränderg. Beschreibung Beschreibung Für Netze, die VDE AR N 4105 entsprechen, müssen die letzten Das Protokoll enthält eine chronologische Liste aller Änderungen fünf Fehlermeldungen in einem separaten Protokoll abgespeichert von Parametern, die einen Einfl uss auf die Energieproduktion und werden. -
Seite 77: Aktuelle Netzeinstellungen
12. Diagnose und Fehlerbehebung 12.5 Aktuelle netzeinstellungen 12.6 Autotest Italien Menü Menü 131 Netzeinst. anz. 610 IT Autotest Beschreibung Beschreibung Die aktuellen Netzeinstellungen werden im Menü 131 Netzeinst. HInWEIS anz. (Netzeinstellungen anzeigen) angezeigt. Die Inhalte des Menüs sind schreibgeschützt. Der „Autotest Italien“ ist nur verfügbar, wenn das Netz auf IT BT 21<6kW eingestellt ist. - Seite 78 12. Diagnose und Fehlerbehebung Autotest-Berichte anzeigen Überspannung 6 1 2 A T - B e r i c h t 1 Die Berichte der letzten fünf Autotests können im Display angezeigt (Massima tensione 59.S1) E r g e b n i s : B e s t a n d e n werden.
-
Seite 79: Wartung Und Reparatur
13. Wartung und Reparatur Wartung und Reparatur 14.1 Außerbetriebnahme Trennen Sie den Solar Wechselrichter von Netz. GEFAHR Öffnen Sie den DC-Trennschalter. Lebensgefahr durch gefährliche Spannung Entfernen Sie alle Kabel vom Solar Wechselrichter. Während des Betriebs liegt am Solar-Wechsel- richter gefährliche Spannung an. Gefährliche Schrauben Sie den Solar Wechselrichter von der Wandhalte- Spannung liegt noch 5 Minuten lang nach dem rung ab. -
Seite 80: Technische Daten
15. Technische Daten Technische Daten Eingang (Dc) SOLIVIA 2.0 SOLIVIA 2.5 SOLIVIA 3.0 SOLIVIA 3.3 SOLIVIA 3.6 SOLIVIA 5.0 Maximal empfohlene PV-Leistung 2400 W 3030 W 3700 W 4000 W 4300 W 6000 W Nennleistung 2200 W 2750 W 3300 W 3600 W 3850 W 5500 W... - Seite 81 15. Technische Daten Allgemeine Spezifikation SOLIVIA 2.0 SOLIVIA 2.5 SOLIVIA 3.0 Modellname SOLIVIA 2.0 EU G4 TR SOLIVIA 2.5 EU G4 TR SOLIVIA 3.0 EU G4 TR Delta Teilenummer EOE45010459 EOE45010288 EOE46010287 Max. Wirkungsgrad 95,8 % 96,1 % 96,1 %...
-
Seite 82: Anhang
16. Anhang Anhang 16.1 Bestellnummern Erdungskit Der Erddurchgang muss nahe am Solar Wechselrichter eingerichtet werden. Es wird empfohlen, das Erdungs-Kit „Grounding Kit MC4“ von Delta zu verwenden. Erdungskit Teilenummer Delta Grounding Kit MC4 EOE990000275 Kabelkupplungen Kabelkupplungstypen für Gleichstromverbindungen mit dem Solar Wechselrichter. Der DC+ Anschluss des Solar Wechselrichters ist ein Stecker, der DC–... -
