Delta SOLIVIA 2.0 EU G4 TR Betriebs- Und Installationshandbuch Seite 13

DC operating volt. range:
DC operating volt. range (MPP):
DC max. input voltage:
DC max. operating current:
DC max. current per string:
AC nom.output voltage:
AC nom.output frequency:
AC max. continuous output current:
AC max. continuous output power:
AC power factor Cap 0.8~Ind 0.8
VDE 0126-1-1(D)
VDE-AR-N-4105
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
Ambient temp: -25° C...+70° C, derating >55° C
SOLIVIA3.6EUG4
EOE46010316
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant

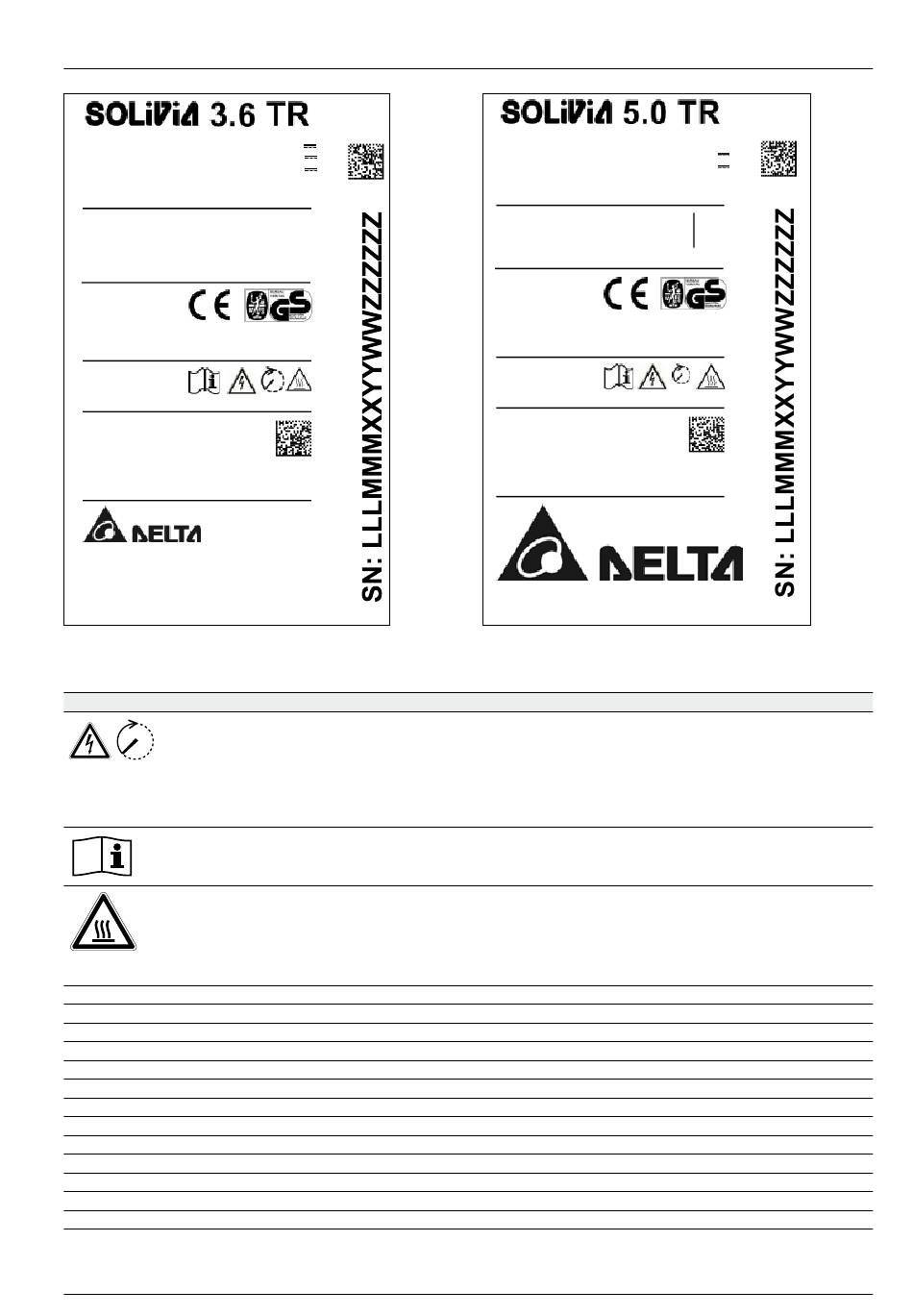

Abb. 5.6: Typenschild SOLIVIA 3.6 EU G4 TR
Bedeutung der Angaben auf dem Typenschild
Warnsymbole auf dem Typenschild
5 min
DC operating volt. range
DC operating volt. range (MPP)
DC max. input voltage
DC max. operating current
DC max. current per string
AC nom. output voltage
AC nom. output frequency
AC max. continuous output current
AC max. continuous output power
AC power factor
IP class
Safety class
Ambient temperature / derating
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
125-600V
170-480V
600V
22.0A
17A
230V
50Hz
16.0A
3600VA
Bedeutung der Warnsymbole
Lebensgefahr durch gefährliche elektrische Spannung
Während des Betriebs treten im Solar Wechselrichter gefährliche elektrische Spannungen auf,
die noch 5 Minuten lang nach dem Trennen aller Stromquellen anliegen.
Öffnen Sie den Solar Wechselrichter niemals. Der Solar Wechselrichter enthält keine Kompo-
nenten, die vom Bediener oder Installateur zu warten oder zu reparieren sind. Durch Öffnen
der Abdeckung erlischt die Garantie.
Lesen Sie das Handbuch, bevor Sie mit dem Solar Wechselrichter arbeiten, und befolgen Sie
die Anweisungen, die in dem Handbuch enthalten sind.
Verletzungsgefahr durch hohe Temperaturen
Während des Betriebs können am Gehäuse des Solar Wechselrichters hohe Temperaturen
auftreten.
Berühren Sie das Gehäuse des Solar Wechselrichters außerhalb des Bedienfeldes nur mit
Sicherheitshandschuhen. Das Bedienfeld selbst ist durch eine spezielle Oberfläche geschützt.
Betriebsspannungsbereich DC-Seite
MPP-Arbeitsbereich DC-Seite
Maximale Eingangsspannung DC-Seite
Maximaler Betriebsstrom DC-Seite
Maximaler Srom pro String DC-Seite
Nennspannung AC-Seite
Nennfrequenz AC-Seite
Maximaler Strom AC-Seite
Maximale Scheinleistung AC-Seite
Leistungsfaktor (cos φ) AC-Seite
Schutzgrad
Schutzklasse
Maximaler Betriebstemperaturbereich / Abregelung
DC operating volt. range (MPP):
DC max. input voltage:
DC max. operating current:
DC max. current per string:
AC nom.output voltage:
AC nom.output frequency:
AC max. output current:
AC nom. output power:
IEC 60950-1
EN 50178
IEC 62103
IEC 62109-1 and IEC 62109-2
Country specific standards and settings:
see manual
IP class: IP65
Safety class: 1
Ambient temp: -20°C...+70°C, derating >55°C
SOLIVIA5.0EUG4TR
EOE46010253
Rev: XX
Date code: YYWW
S/N: LLLMMMXXYYWWZZZZZZ
www.solar-inverter.com
Designed in: Germany
Made in: production plant
Abb. 5.7: Typenschild SOLIVIA 5.0 EU G4 TR
5. Produktbeschreibung
150-480V
600V
37A
18A
230 220V
50 60Hz
27.2 28.5A
5000W
5min
13
