7.2
Aufhängen des Solar Wechselrichters
WARnUnG
Verletzungsgefahr durch hohes Gewicht
Der Solar Wechselrichter ist schwer (siehe
„15 Technische Daten", S.
nicht ordnungsgemäßem Umgang zu Verletzun-
gen führen.
► Der Solar Wechselrichter muss von zwei
Personen angehoben und getragen werden.
7.2.1
Benötigtes Werkzeug und Zubehör
Im Lieferumfang enthalten:
Montageplatte
Montagemuttern und Unter-
legscheiben: je 2 Stück, zum
Befestigen des Solar Wechsel-
richters an der Montageplatte
Nicht im Lieferumfang enthalten:
Schrauben (∅ 6 mm) + Dübel zum Befestigen der Montage-
▪
platte an der Wand. Mindestens 4 Schrauben werden benötigt.
▪
Bohrmaschine und Bohrer, passend zum Wandmaterial und
zur Größe der Dübel.
▪
Schraubendreher oder Maulschlüssel, passend zu den
Schrauben.
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
7.2.2
Sie können die Montageplatte als Schablone zur Markierung der
Bohrlöcherpositionen verwenden.
80). Dies kann bei

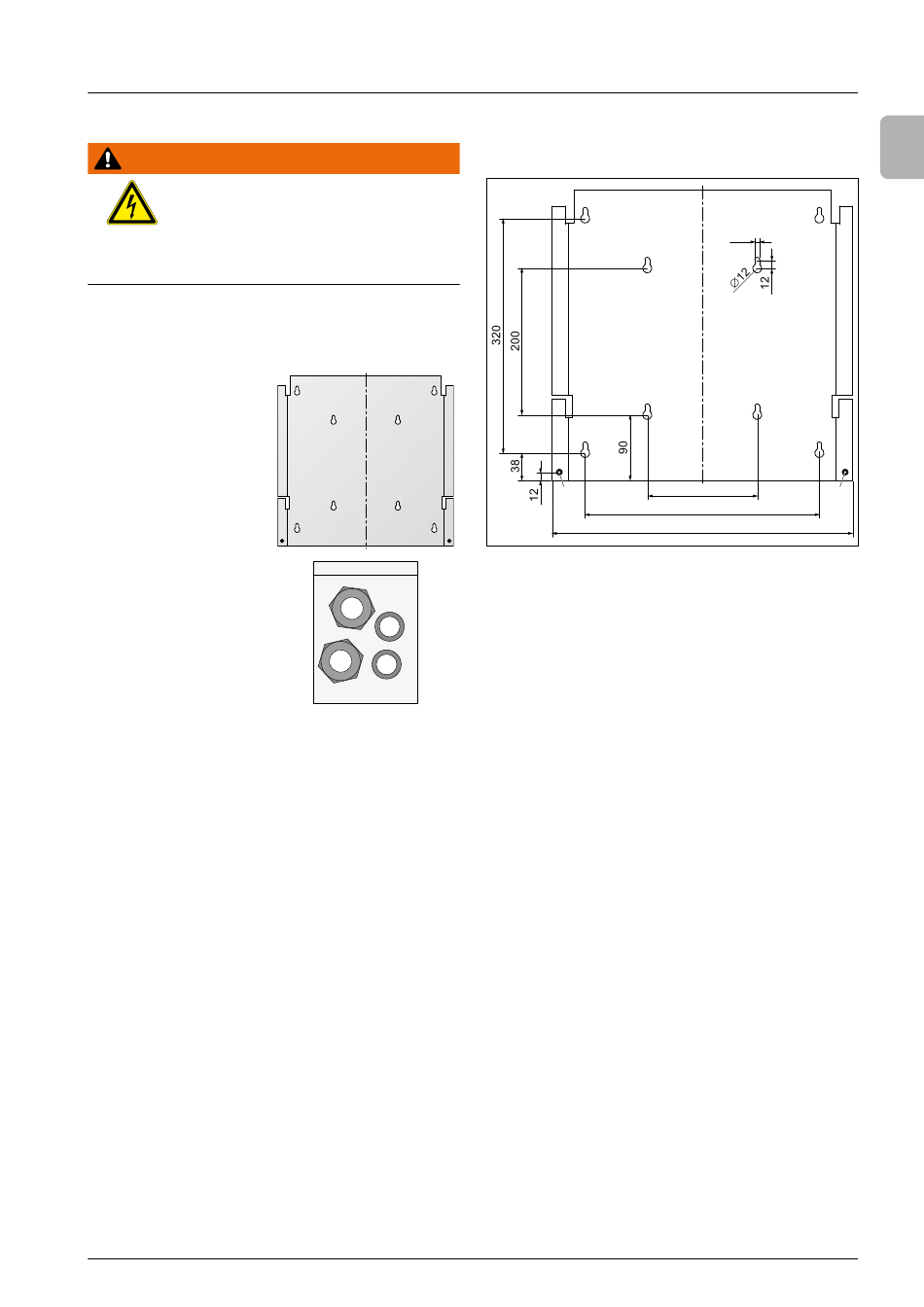

Abb. 7.4:
1.
2.
Montageplatte anbringen
A
B
B
A
C
319,5
410 ± 0,5
Maßzeichnung der Montageplatte
Montieren Sie die Montageplatte mit mindestens 4 Schrauben
(∅ 6 mm) und Dübeln an der Wand. Verwenden Sie für die 4
Schrauben die 4 Bohrungen A oder die 4 Bohrungen B (siehe
Abb. 7.4, S.
27).
Ziehen Sie die Schrauben fest an der Wand an.
7. Installation
A
6,5
B
A
150
C
27
DE
