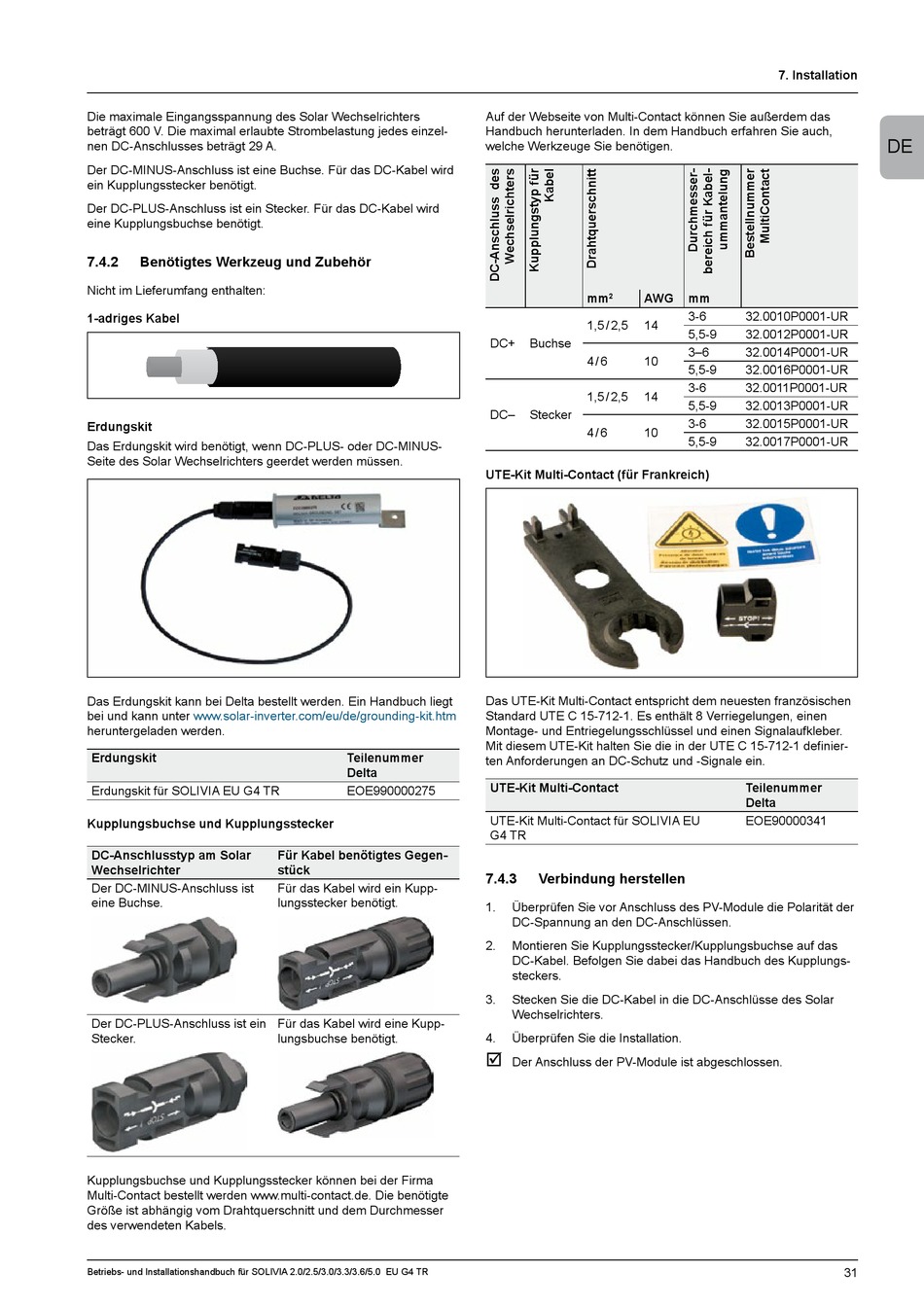

Die maximale Eingangsspannung des Solar Wechselrichters
beträgt 600 V. Die maximal erlaubte Strombelastung jedes einzel-
nen DC-Anschlusses beträgt 29 A.
Der DC-MINUS-Anschluss ist eine Buchse. Für das DC-Kabel wird
ein Kupplungsstecker benötigt.
Der DC-PLUS-Anschluss ist ein Stecker. Für das DC-Kabel wird
eine Kupplungsbuchse benötigt.
7.4.2
Benötigtes Werkzeug und Zubehör
Nicht im Lieferumfang enthalten:
1-adriges Kabel
Erdungskit
Das Erdungskit wird benötigt, wenn DC-PLUS- oder DC-MINUS-
Seite des Solar Wechselrichters geerdet werden müssen.
Das Erdungskit kann bei Delta bestellt werden. Ein Handbuch liegt
bei und kann unter
www.solar-inverter.com/eu/de/grounding-kit.htm
heruntergeladen werden.
Erdungskit
Erdungskit für SOLIVIA EU G4 TR
Kupplungsbuchse und Kupplungsstecker
Dc-Anschlusstyp am Solar
Wechselrichter
Der DC-MINUS-Anschluss ist
eine Buchse.
Der DC-PLUS-Anschluss ist ein
Stecker.
Kupplungsbuchse und Kupplungsstecker können bei der Firma
Multi-Contact bestellt werden www.multi-contact.de. Die benötigte
Größe ist abhängig vom Drahtquerschnitt und dem Durchmesser
des verwendeten Kabels.
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
Teilenummer
Delta
EOE990000275
Für Kabel benötigtes Gegen-
stück
Für das Kabel wird ein Kupp-
lungsstecker benötigt.
Für das Kabel wird eine Kupp-
lungsbuchse benötigt.
Auf der Webseite von Multi-Contact können Sie außerdem das
Handbuch herunterladen. In dem Handbuch erfahren Sie auch,
welche Werkzeuge Sie benötigen.
mm
AWG
2
1,5 / 2,5
14
DC+
Buchse
4 / 6
10
1,5 / 2,5
14
DC–
Stecker
4 / 6
10
UTE-Kit Multi-contact (für Frankreich)
Das UTE-Kit Multi-Contact entspricht dem neuesten französischen
Standard UTE C 15-712-1. Es enthält 8 Verriegelungen, einen
Montage- und Entriegelungsschlüssel und einen Signalaufkleber.
Mit diesem UTE-Kit halten Sie die in der UTE C 15-712-1 defi nier-
ten Anforderungen an DC-Schutz und -Signale ein.
UTE-Kit Multi-contact
UTE-Kit Multi-Contact für SOLIVIA EU
G4 TR
7.4.3
Verbindung herstellen
1.
Überprüfen Sie vor Anschluss des PV-Module die Polarität der
DC-Spannung an den DC-Anschlüssen.
2.
Montieren Sie Kupplungsstecker/Kupplungsbuchse auf das
DC-Kabel. Befolgen Sie dabei das Handbuch des Kupplungs-
steckers.
3.
Stecken Sie die DC-Kabel in die DC-Anschlüsse des Solar
Wechselrichters.
4.
Überprüfen Sie die Installation.
þ
Der Anschluss der PV-Module ist abgeschlossen.
7. Installation
mm
3-6
32.0010P0001-UR
5,5-9
32.0012P0001-UR
3–6
32.0014P0001-UR
5,5-9
32.0016P0001-UR
3-6
32.0011P0001-UR
5,5-9
32.0013P0001-UR
3-6
32.0015P0001-UR
5,5-9
32.0017P0001-UR
Teilenummer
Delta
EOE90000341
31
