- Seite 1 Installationskurzanleitung RPI-M15A RPI-M20A Deutschland Österreich Schweiz...
-
Seite 2: Inhaltsverzeichnis
AC-Anschlusstyp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Technische Daten Service Europa © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. Dieses Handbuch wird zusammen mit unserem Wechselrichter ausgeliefert und ist zur Verwendung durch Installateure und Endbenutzer bestimmt . Die in diesem Handbuch enthaltenen technischen Anweisungen und Abbildungen sind vertraulich zu behandeln und kein Teil des Handbuchs darf ohne vorherige schriftliche Genehmigung durch Delta Energy Systems reproduziert werden . Wartungstechniker und Endbenutzer dürfen die in die- sem Handbuch enthaltenen Informationen nicht offenlegen und es für keine Zwecke verwenden, die nicht direkt mit der richtigen Verwendung des Wechselrichters verbunden sind. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Die aktuelle Version dieses Handbuchs ist verfügbar unter www.solar-inverter.com. Installationskurzanleitung für Solar-Wechselrichter RPI M15A M20A... -
Seite 3: Grundlegende Sicherheitsanweisungen
Grundlegende Sicherheitsanweisungen ● Der Wechselrichter kann bei Installation und Nutzung gemäß GEFAHR diesem Handbuch (siehe IEC 62109-5.3.3) gefahrlos und normal betrieben werden . Delta Energy Systems ist für Lebensgefahr durch Stromschlag Schäden, die durch nicht erfolgte Einhaltung der Installati- Während des Betriebs liegt am Wechselrichter ons- und Inbetriebnahmeanweisungen in diesem Handbuch eine potenziell lebensgefährliche Spannung an. entstehen, nicht verantwortlich. Alle Anweisungen sind daher Nach dem Trennen aller Stromquellen liegt diese unbedingt einzuhalten! potenziell lebensgefährliche Spannung noch bis zu 80 Sekunden lang an . ●... -
Seite 4: Komponenten Des Wechselrichters

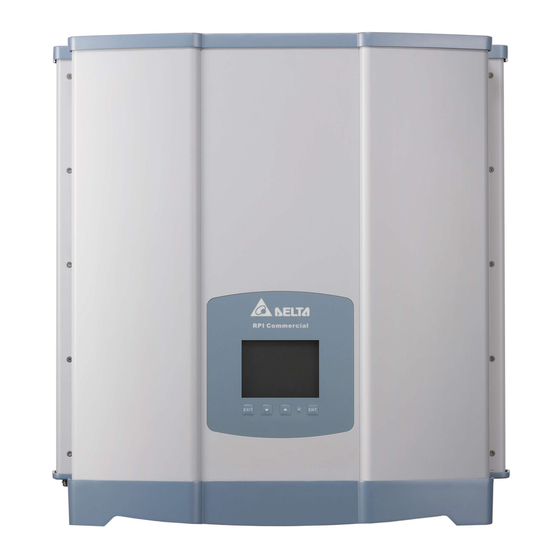

Komponenten des Wechselrichters Display, Tasten, LEDs Elektroanschlüsse Luftaustritt Lüfter Typenschild AC-Anschluss RS485 DC-Trennschalter DC-Eingänge AC OUTPUT RS485 DC SWITCH DC INPUT Erdungsanschluss Beschriftung Bezeichnung Verwendung E-Today: 47kWh 21. Jun 2013 09:30 Runtime: 8.2Hrs Power: 12103W Mehrfarbige LED zur Anzeige des aktuellen Betriebs- On Grid zustands . -
Seite 5: Informationen Auf Dem Typenschild
Informationen auf dem Typenschild Typenschild RPI-M15A Typenschild RPI-M20A Lebensgefahr durch Stromschlag Wenn der Wechselrichter in Betrieb ist, besteht darin eine potenziell lebensgefährliche Spannung, die noch 80 Sekunden nach Trennung von der Stromversorgung erhalten bleibt. Den Wechselrichter niemals öffnen. Der Wechselrichter enthält keine Teile, die vom Bediener oder Installateur zu warten oder zu reparieren sind. Durch 80 seconds Öffnen der Abdeckung erlischt die Garantie . Vor Arbeiten am Wechselrichter ist das mit diesem ausgelieferte Handbuch zu lesen, zudem sind die darin ent- haltenen Anweisungen zu befolgen . Verletzungsgefahr durch heiße Oberflächen. Während des Betriebs kann sich das Gehäuse des Wechselrichters stark erhitzen. Den Wechselrichter nicht über den Hausmüll entsorgen. Stets die vor Ort geltenden Gesetze und Vorschriften zur Entsorgung elektrischer Geräte befolgen. Der Wechselrichter erfüllt die australische Norm für Elektrosicherheit und die EMV-Norm. Gilt nur für Australien und Neuseeland . Lieferumfang 1 x Montageplatte... -
Seite 6: Installation Planen
Installation planen ► Der Wechselrichter ist sehr Montageort für den Wechselrichter schwer . Der Wechselrichter muss von mindestens zwei Personen 43 kg angehoben und getragen werden . ► Stets die mit dem Wechselrichter gelieferte Montageplatte verwen- den . ► Die Wand daraufhin überprüfen, ob sie das schwere Gewicht des des Wechselrichters tragen kann . -
Seite 7: Wechselrichter Montieren
Wechselrichter montieren ► Die Montageplatte mit bis zu 12 Schrauben an der Wand befestigen . ► Den Wechselrichter in die Montageplatte einhängen. ► Prüfen, dass die Schiene des Wechselrichters richtig in die Montageplatte eingehängt ist. ► Den Wechselrichter mit 2 M6-Schrauben an der Wand befestgen . ►... -
Seite 8: Mit Dem Netz (Ac) Verbinden
Mit dem Netz (AC) verbinden GEFAHR Lebensgefahr oder Gefahr schwerer Verletzungen durch Stromschlag ► Vor dem Anschließen oder Trennen des AC-Steckers den DC-Trennschalter in die Position OFF (AUS) stellen . ► Für eine Beschreibung, wie der AC-Anschlusstyp am Display eingestellt wird, siehe „AC-Anschlusstyp einstellen“, S. 20 . DC SWITCH Der AC-Stecker Amphenol C16-3 ist Teil des Lieferumfangs. AC-Anschluss Verdrahtung für 3P4W-Netzsysteme: 3 Phasen mit 4 Drähten (L1, L2, L3, N) + PE = PE An jedem Draht Aderendhülsen verwenden. -
Seite 9: Wichtige Sicherheitsinformationen
Empfohlenes Drehmoment für Schützen Sie den Wechselrichter mit einem geeignetem vorge- 0,7 Nm Anschlussschrauben schalteten Unterbrecher: Lesen und befolgen Sie die Anweisungen, die mit dem AC-Ste- Modell Vorgeschalteter Unterbrecher cker geliefert werden . RPI-M15A 30 A RPI-M20A 40 A Der mit dem Wechselrichter gelieferte AC-Stecker kann mit einem flexiblen oder starren Kupferkabel verwendet werden. Folgendes bei der Berechnung des Kabelquerschnitts beachten: ● Verwendetes Material... -
Seite 10: Solarmodule (Dc) Anschließen
Solarmodule (DC) anschließen GEFAHR Lebensgefahr oder Gefahr schwerer Verletzungen durch Strom- schlag An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche Spannung an. Wenn auf die Solarmodule Licht fällt, beginnen sie sofort, Strom zu erzeugen. Dies tun sie auch, wenn die Sonne nicht scheint. ► Die Solarmodule niemals abtrennen, wenn der Wechselrichter an die Stromversorgung angeschlossen ist. DC SWITCH ► Zunächst die Netzverbindung abschalten, sodass der Wechselrichter keine Energie in das Netz einspeisen kann . ► Den DC-Trennschalter in die Position OFF (AUS) stellen . ► Stellen Sie sicher, dass die DC-Anschlüsse nicht versehentlich berührt werden können. -
Seite 11: Über Rs485 Mit Einem Datenlogger Verbinden (Optional)
Über RS485 mit einem Datenlogger verbinden (optional) RS485-Anschluss und VCC Schalter für RS485-Abschlusswiderstand RS485 Potenzialfreier Kontakt Anschluss für Not-Aus Kommunikationsanschluss Der RS485-Anschluss dient zum Verbinden der Wechselrichter der PV-Anlage mit einem Überwachungssystem. Wenn Sie SOLIVIA Monitor, das internetbasierte Überwachungs- ystem von Delta, verwenden wollen, benötigen Sie zusätzlich ein SOLIVIA M1 G2-Gateway. Die Standard-Baudrate beträgt 19200 und kann am Display geändert werden (siehe „Baudrate für RS485 einstellen“, 16). 6 5 4 3 2 1 Einen einzelnen Wechselrichter an einen Datenlogger anschließen Bezeichnung VCC (+12 V) -
Seite 12: Not-Aus Und Potenzialfreie Kontakte Verbinden (Optional)
Not-Aus und potentialfreie Kontakte verbinden (optional) RS485-Anschluss und VCC Schalter für RS485-Abschlusswiderstand RS485 Potenzialfreier Kontakt Not-Aus Kommunikationsanschluss Not-Aus Potentialfreier Kontakt Der Anschluss für den Not-Aus ist ein RJ45-Stecker . Um den Wenn die Lüfter ausfallen, werden COM und NO1 geschlossen . Not-Aus zu benutzen, Pin 1 und Pin 2 kurzschließen. Installationskurzanleitung für Solar-Wechselrichter RPI M15A M20A... -
Seite 13: Inbetriebnahme - Grundeinstellungen
Inbetriebnahme – Grundeinstellungen Um die Inbetriebnahme durchführen zu können, muss der Wechselrichter mit Wechselstrom (Netz) oder Gleichstrom (Solarmodule) versorgt werden. DC SWITCH Mit den Tasten Ihr Land oder Ihren Netztyp auswählen. Select country - 3/5 21. Jun 2013 09:30 Land Verfügbare Netze Beschreibung Germany LV Germany MV Germany LV Deutschland VDE-AR-N 4105 Greece (Deutschland LV) Deutschland Hungary Hungary Germany MV India Deutschland BDEW (Deutschland MV) Italy LV Italy MV Italy MV ÖNORM E8001-4-712 + A1:... -
Seite 14: Inbetriebnahme - Weitere Einstellungen (Optional)
Inbetriebnahme – Weitere Einstellungen (optional) Die in diesem Abschnitt beschriebenen Einstellungen sind für Ihre Installation möglicherweise nicht relevant. ► Prüfen Sie für jede Einstellung, ob sie für Sie relevant ist. Datum und Zeit einstellen Mit den Tasten die Option Datum auswählen. Wenn die Standardinformationen angezeigt werden, die drücken, um das Hauptmenü zu öffnen. Anderenfalls die Zum Bestätigen der Auswahl die Taste drücken . Taste so lange drücken, bis das Hauptmenü angezeigt Eigene Einst. 21. Jun 2013 09:30 wird . Sprache [ Deutsch ] E-Heute: 47kWh Datum 02 / 12 / 2013 21. -
Seite 15: Spraches Des Displays Einstellen
Spraches des Displays einstellen Mit den Tasten die Option Sprache aus- Wenn die Standardinformationen angezeigt werden, die wählen. drücken, um das Hauptmenü zu öffnen. Anderenfalls die Taste so lange drücken, bis das Hauptmenü angezeigt Zum Bestätigen der Auswahl die Taste drücken . wird . Eigene Einst. 21. Jun 2013 09:30 E-Heute: 47kWh 21. Jun 2013 09:30 Sprache [ Deutsch ] Laufzeit: 8.2h Leist.: 12103W Datum 02 / 12 / 2013 (TT/MM/JJJJ) -
Seite 16: Baudrate Für Rs485
Baudrate für RS485 einstellen Für eine Beschreibung, wie Sie RS485 anschließen, siehe „Über RS485 mit einem Datenlogger verbinden (optional)“, S. 11 . Mit den Tasten die Option Baudrate aus- Wenn die Standardinformationen angezeigt werden, die wählen. drücken, um das Hauptmenü zu öffnen. Anderenfalls die Taste so lange drücken, bis das Hauptmenü angezeigt Zum Bestätigen der Auswahl die Taste drücken . wird . Koeffizienten 21. Jun 2013 09:30 E-Heute: 47kWh 21. Jun 2013 09:30 CO2-Einsparung kg/kWh 0.00 0.00 Laufzeit: 8.2h Leist.: 12103W Einspeiseverg./kWh 0.00... -
Seite 17: Wechselrichter-Id
Wechselrichter-ID einstellen Wenn in der PV-Anlage mehrere Wechselrichter angeschlossen sind, muss für jeden eine eigene Wech- selrichter-ID festgelegt werden. Die Wechselrichter-ID dient zur Identifikation der einzelnen Wechselrichter. Für eine Beschreibung, wie Sie RS485 anschließen, siehe „Über RS485 mit einem Datenlogger verbinden (optional)“, S. x . Das Menü ist mit dem Kennwort 5555 geschützt . Mit den Wenn die Standardinformationen angezeigt werden, die Tasten lassen sich die einzelnen Ziffern ein- drücken, um das Hauptmenü zu öffnen. Anderenfalls die stellen . Taste so lange drücken, bis das Hauptmenü angezeigt Zum Bestätigen einer Ziffer die Taste drücken . wird . E-Heute: 47kWh Kennwort 21. Jun 2013 09:30 21. Jun 2013 09:30 Laufzeit: 8.2h Leist.: 12103W On Grid... -
Seite 18: Konstanten Cos Phi (Cos Φ) Einstellen
Konstanten cos phi (cos φ) einstellen Sie sollten diese Einstellung nur vornehmen, wenn sie von länderspezifischen Vorschriften, Behörden oder vom Ihrem Netzbetreiber gefordert wird. Kennwort Wenn die Standardinformationen angezeigt werden, die 21. Jun 2013 09:30 drücken, um das Hauptmenü zu öffnen. Anderenfalls die Taste so lange drücken, bis das Hauptmenü angezeigt wird . E-Heute: 47kWh 21. Jun 2013 09:30 Laufzeit: 8.2h Leist.: 12103W On Grid Mit den Tasten die Option Blindleistungs- P(w) kontrolle auswählen. Zum Bestätigen der Auswahl die Taste drücken . Wirk- / Blindleistung 21. -
Seite 19: Leistungsbegrenzung
Leistungsbegrenzung einstellen Sie sollten eine Leistungsbegrenzung nur einstellen, wenn sie von länderspezifischen Vorschriften, Behör- den oder vom Ihrem Netzbetreiber gefordert wird. Kennwort Wenn die Standardinformationen angezeigt werden, die 21. Jun 2013 09:30 drücken, um das Hauptmenü zu öffnen. Anderenfalls die Taste so lange drücken, bis das Hauptmenü angezeigt wird . E-Heute: 47kWh 21. Jun 2013 09:30 Laufzeit: 8.2h Leist.: 12103W On Grid Mit den Tasten die Option Wirkleistungskon- P(w) trolle auswählen. Zum Bestätigen der Auswahl die Taste drücken . Wirk- / Blindleistung 21. -
Seite 20: Ac-Anschlusstyp
AC-Anschlusstyp einstellen Standardmäßig ist der AC-Anschlusstyp auf 3P4W (3 Phasen + N + PE) eingestellt. Diese Einstellung müs- sen Sie nur ändern, wenn Sie ein AC-System mit 3 Phasen + PE (3P3W) benutzen. Für eine Beschreibung, wie Sie den Wechselrichter mit dem Netz verbinden, siehe „Mit dem Netz (AC) verbinden“, S. 8. Mit den Tasten die Option AC-Anschluss Wenn die Standardinformationen angezeigt werden, die auswählen. drücken, um das Hauptmenü zu öffnen. Anderenfalls die Taste so lange drücken, bis das Hauptmenü angezeigt Zum Ändern der Einstellungen die Taste drücken . wird . Install.-Einst. 21. Jun 2013 09:30 E-Heute: 47kWh 21. Jun 2013 09:30 Wiederzuschaltzeit Wiederzuschaltzeit Laufzeit: 8.2h Leist.: 12103W ] %/m Anlaufleistung AC-Anschluss 3P4W... - Seite 21 Diese Seite wurde absichtlich leer gelassen Installationskurzanleitung für Solar-Wechselrichter RPI M15A M20A...
-
Seite 22: Technische Daten
Technische Daten Eingang (DC) RPI-M15A RPI-M20A Maximal empfohlene PV-Leistung 19 kW 25 kW Maximale Eingangsleistung (pro Eingang) 16,5 kW (11,1 kW) 22 kW (14,8 kW) Nennleistung 15,6 kW 20,6 kW Eingangsspannungsbereich 200 ... 1000 V Maximale Eingangsspannung 1000 V Nennspannung 635 V Einschaltspannung 250 V Einschaltleistung 40 W MPP-Eingangsspannungsbereich bei voller Leistung Symmetrische Last 355 ... 820 V 470 ... 820 V Asymmetrische Last (67%) 475 ... 820 V 635 ... 820 V Asymmetrische Last (33%) 235 ... 820 V 310 ... 820 V Maximaler Eingangsstrom, gesamt (DC1/DC2) - Seite 23 Mechanische Ausführung RPI-M15A RPI-M20A Abmessungen (B x H x T) 612 x 625 x 278 mm Gewicht 43 kg Kühlung Lüfter AC-Anschlusstyp AC Stecker Amphenol C16-3 DC-Anschlusstyp Multi-Contact MC4 Kommunikationsschnittstellen 2 x RS485, 1 x Potenzialfreier Kontakt, 1 x Not-Aus Allgemeine Spezifikationen RPI-M15A RPI-M20A Delta Modellname RPI-M15A RPI-M20A Delta Teilenummer RPI153FA0E0000 RPI203FA0E0000 Maximaler Wirkungsgrad 98,3% 98,4% EU-Wirkungsgrad 97,9% 98,1% Betriebstemperaturbereich -25 .
-
Seite 24: Service Europa
0800 291 512 (gebührenfrei) Portugal suporte.portugal@solar-inverter.com +49 7641 455 549 Slowakei/Polen podpora.slovensko@solar-inverter.com 0800 005 193 (gebührenfrei) Slowenien podpora.slovenija@solar-inverter.com +421 42 4661 333 Spanien soporto.espana@solar-inverter.com 900 958 300 (gebührenfrei) Schweiz support.switzerland@solar-inverter.com 0800 838 173 (gebührenfrei) Tschechische Republik podpora.czechia@solar-inverter.com 800 143 047 (gebührenfrei) Andere europäische Länder support.europe@solar-inverter.com +49 7641 455 549 5013224800 01 © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. 09 .01 .2015 – Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
