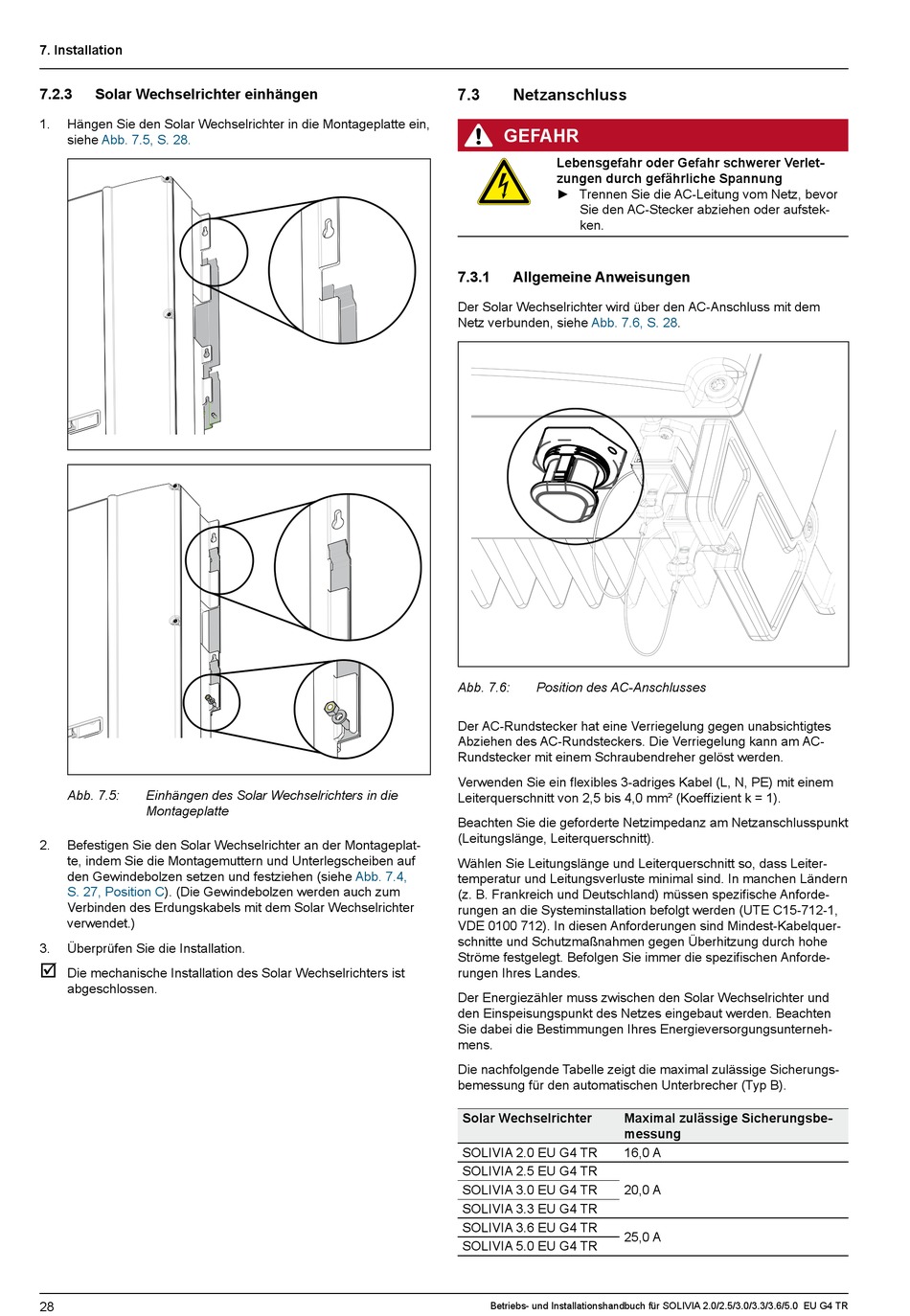

7. Installation
7.2.3
Solar Wechselrichter einhängen
1.
Hängen Sie den Solar Wechselrichter in die Montageplatte ein,
siehe
Abb. 7.5, S. 28.
Abb. 7.5:
Einhängen des Solar Wechselrichters in die
Montageplatte
2.
Befestigen Sie den Solar Wechselrichter an der Montageplat-
te, indem Sie die Montagemuttern und Unterlegscheiben auf
den Gewindebolzen setzen und festziehen (siehe
S. 27, Position
C). (Die Gewindebolzen werden auch zum
Verbinden des Erdungskabels mit dem Solar Wechselrichter
verwendet.)
3.
Überprüfen Sie die Installation.
þ
Die mechanische Installation des Solar Wechselrichters ist
abgeschlossen.
28
7.3

netzanschluss

GEFAHR
7.3.1

Allgemeine Anweisungen

Der Solar Wechselrichter wird über den AC-Anschluss mit dem
Netz verbunden, siehe
Abb. 7.6:
Der AC-Rundstecker hat eine Verriegelung gegen unabsichtigtes
Abziehen des AC-Rundsteckers. Die Verriegelung kann am AC-
Rundstecker mit einem Schraubendreher gelöst werden.
Verwenden Sie ein fl exibles 3-adriges Kabel (L, N, PE) mit einem
Leiterquerschnitt von 2,5 bis 4,0 mm² (Koeffi zient k = 1).
Beachten Sie die geforderte Netzimpedanz am Netzanschlusspunkt
(Leitungslänge, Leiterquerschnitt).
Wählen Sie Leitungslänge und Leiterquerschnitt so, dass Leiter-
Abb. 7.4,
temperatur und Leitungsverluste minimal sind. In manchen Ländern
(z. B. Frankreich und Deutschland) müssen spezifi sche Anforde-
rungen an die Systeminstallation befolgt werden (UTE C15-712-1,
VDE 0100 712). In diesen Anforderungen sind Mindest-Kabelquer-
schnitte und Schutzmaßnahmen gegen Überhitzung durch hohe
Ströme festgelegt. Befolgen Sie immer die spezifi schen Anforde-
rungen Ihres Landes.
Der Energiezähler muss zwischen den Solar Wechselrichter und
den Einspeisungspunkt des Netzes eingebaut werden. Beachten
Sie dabei die Bestimmungen Ihres Energieversorgungsunterneh-
mens.
Die nachfolgende Tabelle zeigt die maximal zulässige Sicherungs-
bemessung für den automatischen Unterbrecher (Typ B).
Solar Wechselrichter
SOLIVIA 2.0 EU G4 TR
SOLIVIA 2.5 EU G4 TR
SOLIVIA 3.0 EU G4 TR
SOLIVIA 3.3 EU G4 TR
SOLIVIA 3.6 EU G4 TR
SOLIVIA 5.0 EU G4 TR
Betriebs- und Installationshandbuch für SOLIVIA 2.0/2.5/3.0/3.3/3.6/5.0 EU G4 TR
Lebensgefahr oder Gefahr schwerer Verlet-
zungen durch gefährliche Spannung
► Trennen Sie die AC-Leitung vom Netz, bevor
Sie den AC-Stecker abziehen oder aufstek-
ken.
Abb. 7.6, S.
28.
Position des AC-Anschlusses
Maximal zulässige Sicherungsbe-
messung
16,0 A
20,0 A
25,0 A
