7. Installation
7.2
Anbringen des Solar Wechselrichters
WARnunG
Verletzungsgefahr durch hohes Gewicht
Der Solar Wechselrichter ist schwer (siehe
„15 Technische Daten", S.
nicht ordnungsgemäßem Umgang zu Verletzun-
gen führen.
► Der Solar Wechselrichter muss von zwei
Personen angehoben und getragen werden.
7.2.1
Benötigtes Werkzeug und Zubehör
Im Lieferumfang enthalten:
Montageplatte
Montagemuttern und unter-
legscheiben: je 2 Stück, zum
Befestigen des Solar Wechsel-
richters an der Montageplatte
Sicherungsbügel
Nicht im Lieferumfang enthalten:
▪
Schrauben (∅ 6 mm) + Dübel zum Befestigen der Montage-
platte an der Wand. Mindestens 4 Schrauben werden benötigt.
▪
Bohrmaschine und Bohrer, passend zum Wandmaterial und
zur Größe der Dübel.
▪
Schraubendreher oder Maulschlüssel, passend zu den
Schrauben.
22
7.2.2
Sie können die Montageplatte als Schablone zur Markierung der
Bohrlöcherpositionen verwenden.
83). Dies kann bei

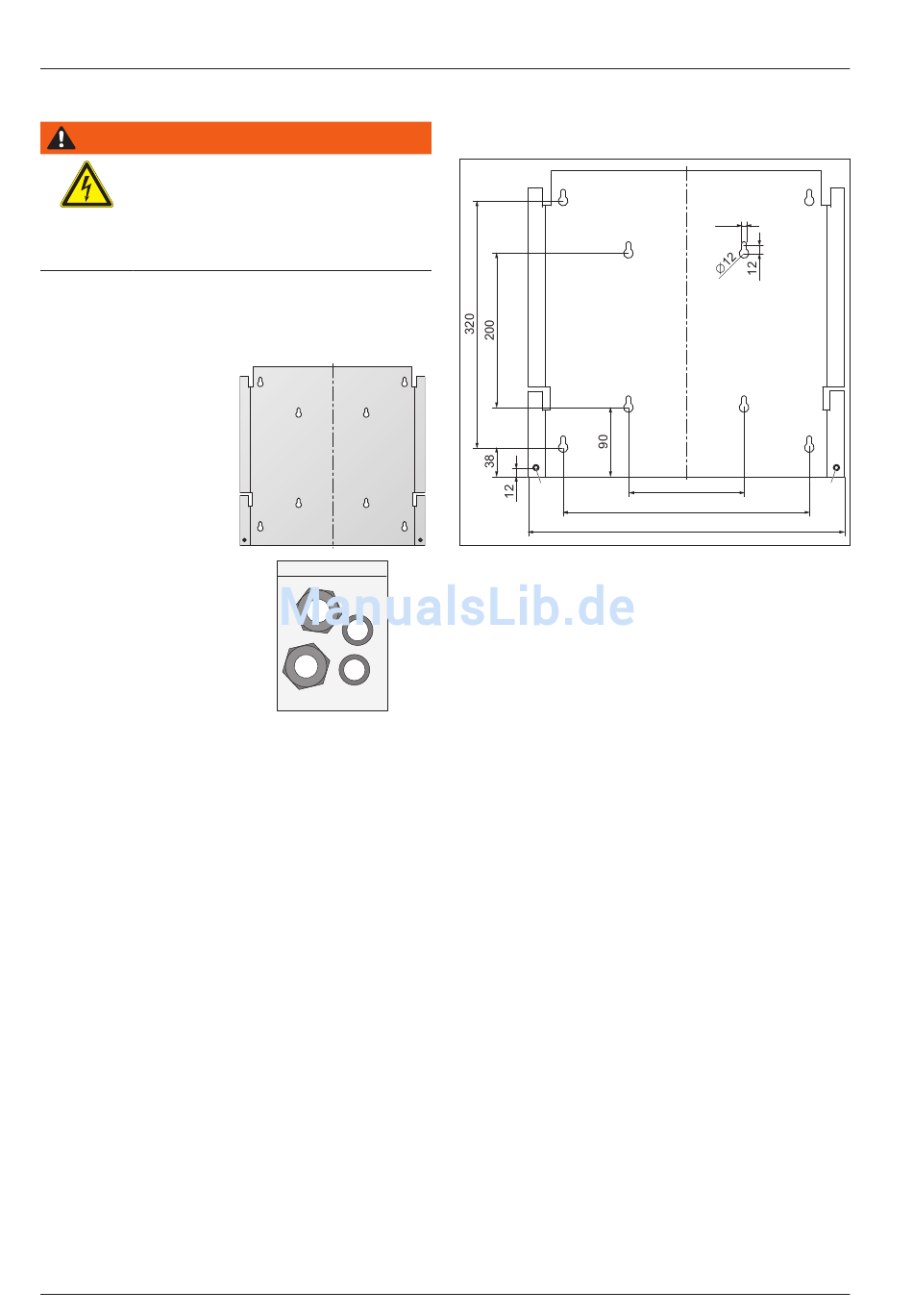

Abb. 7.3:
1.
2.
Montageplatte anbringen
A
B
B
A
C
Maßzeichnung der Montageplatte
Montieren Sie die Montageplatte mit mindestens 4 Schrauben
(∅ 6 mm) und Dübeln an der Wand. Verwenden Sie für die 4
Schrauben die 4 Bohrungen A oder die 4 Bohrungen B (siehe
Abb. 7.3, S.
22).
Ziehen Sie die Schrauben fest an der Wand an.
Betriebs- und Installationshandbuch für SOL10.0-1TR3-E4 und SOL11.0-1TR3-E4
A
6,5
B
A
150
C
319,5
410 ± 0,5
