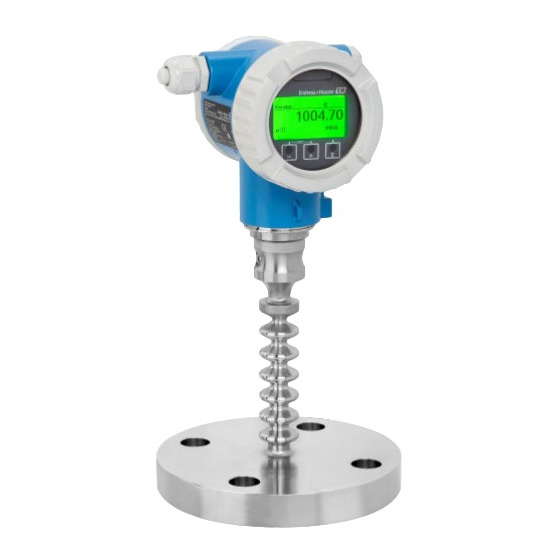

Endress+Hauser Cerabar PMP71B Betriebsanleitung
Prozessdruckmessung profinet mit ethernet-apl
Vorschau ausblenden
Andere Handbücher für Cerabar PMP71B:
- Betriebsanleitung (84 Seiten) ,
- Technische information (84 Seiten) ,
- Kurzanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Cerabar PMP71B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMP71B
- Seite 1 Products Solutions Services BA02229P/00/DE/02.23-00 71605314 2023-02-22 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Cerabar PMP71B Prozessdruckmessung PROFINET mit Ethernet-APL advanced physical layer...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMP71B PROFINET mit Ethernet-APL Inhaltsverzeichnis Inhaltsverzeichnis Zyklische Datenübertragung ... . . 43 Hinweise zum Dokument ... 5 Systemredundanz S2 ....45 Dokumentfunktion . - Seite 4 Inhaltsverzeichnis Cerabar PMP71B PROFINET mit Ethernet-APL Stichwortverzeichnis ....88 Endress+Hauser...
-
Seite 5: Hinweise Zum Dokument
Cerabar PMP71B PROFINET mit Ethernet-APL Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Cerabar PMP71B PROFINET mit Ethernet-APL Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Sicherheitshinweise in der zugehörigen Betriebsanleitung beachten. -
Seite 7: Abkürzungsverzeichnis
Cerabar PMP71B PROFINET mit Ethernet-APL Hinweise zum Dokument Abkürzungsverzeichnis A0029505 OPL: Die OPL (Over Pressure Limit = Messzelle Überlastgrenze) für das Gerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten. -
Seite 8: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 9: Produktsicherheit
Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsme- chanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT- Sicherheitsmaßnahmen gemäß... -
Seite 10: Zugriff Via Webserver
Grundlegende Sicherheitshinweise Cerabar PMP71B PROFINET mit Ethernet-APL Anwenderspezifischer Freigabecode Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z. B. FieldCare, DeviceCare) kann durch den veränderbaren, anwenderspezifi- schen Freigabecode geschützt werden. Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). -
Seite 11: Produktbeschreibung
Cerabar PMP71B PROFINET mit Ethernet-APL Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Metallische Membran Gerät Standard (ohne Druckmittler) A0043089 Messelement Kanal mit Füllflüssigkeit Metallische Membran Druck Der Druck lenkt die metallische Membran der Messzelle aus. Eine Füllflüssigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnologie). Die druckabhän- gige Änderung der Brückenausgangsspannung wird gemessen und ausgewertet. - Seite 12 Produktbeschreibung Cerabar PMP71B PROFINET mit Ethernet-APL Gerät mit Druckmittler A0043583 Messelement Innenliegende Membran Kanal mit Füllflüssigkeit Metallische Membran Druck Der Druck wirkt auf die Membran des Druckmittlers und wird von einer Füllflüssigkeit auf die innenliegende Membran übertragen. Die innenliegende Membran wird ausgelenkt.
-
Seite 13: Füllstandsmessung (Pegel, Volumen Und Masse)
Cerabar PMP71B PROFINET mit Ethernet-APL Produktbeschreibung 3.1.2 Füllstandsmessung (Pegel, Volumen und Masse) Gerät Standard (ohne Druckmittler) ρ g A0038343 Höhe (Füllstand) Druck ρ Dichte des Messstoffs Fallbeschleunigung Gerät mit Druckmittler ρ g A0038342 1 Beispielhafte Darstellung: Druckmittler mit Kapillare Höhe (Füllstand) -
Seite 14: Warenannahme Und Produktidenti
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 15: Lagerung Und Transport
Cerabar PMP71B PROFINET mit Ethernet-APL Warenannahme und Produktidentifizierung Die Typenschilder beinhalten folgende Angaben: • Herstellername und Gerätename • Adresse des Zertifikatshalters und Herstellungsland • Bestellcode und Seriennummer • Technische Daten • Zulassungsrelevante Angaben Die Angaben auf dem Typenschild mit der Bestellung vergleichen. -
Seite 16: Montage
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige ausrichten • Für die Montage des Geräts an Rohren oder Wänden bietet Endress+Hauser eine Monta- gehalterung an • Spülringe für Flansche, Flansch- und Zellendruckmittler verwenden, wenn Messstoffab- lagerungen oder Verstopfungen an der Membran zu befürchten sind... -
Seite 17: Einbauhinweise Für Geräte Mit Druckmittlern
Cerabar PMP71B PROFINET mit Ethernet-APL Montage 5.1.4 Einbauhinweise für Geräte mit Druckmittlern HINWEIS Falsche Handhabung! Beschädigung des Geräts! ‣ Druckmittler und Druckmessumformer bilden ein geschlossenes, kalibriertes System, das mit einer Füllflüssigkeit befüllt wurde. Die Befüllöffnungen auf keinen Fall öffnen. ‣... -
Seite 18: Gerät Montieren
Montage Cerabar PMP71B PROFINET mit Ethernet-APL • Druckausgleich (1) frei von Verschmutzungen halten • Eine lageabhängige Nullpunktverschiebung (bei leerem Behälter zeigt der Messwert nicht Null an) kann korrigiert werden • Druckmittler verschieben je nach Montagelage den Nullpunkt zusätzlich • Zur Montage wird die Verwendung von Absperrarmaturen und/oder Wassersackrohren empfohlen •... -
Seite 19: Druckmessung In Flüssigkeiten
Cerabar PMP71B PROFINET mit Ethernet-APL Montage Vorteile bei der Verwendung von Wassersackrohren: • Schutz des Messgeräts vor heißen Medien die unter Druck stehen, durch Bildung und Ansammlung von Kondensat • Dämpfung von Druckstößen • Die definierte Wassersäule verursacht nur geringe (vernachlässigbare) Messfehler und geringe (vernachlässigbare) Wärmeeinflüsse auf das Gerät... - Seite 20 Montage Cerabar PMP71B PROFINET mit Ethernet-APL Wärmeleitfähigkeit ≤ 0,04 W/(m x K) und für die maximal erlaubte Umgebungs- und Pro- zesstemperatur. Die Daten wurden unter der kritischsten Anwendung "ruhende Luft" ermit- telt. Maximal erlaubte Isolierhöhe, hier dargestellt an einem Gerät mit Flansch:...
- Seite 21 Cerabar PMP71B PROFINET mit Ethernet-APL Montage 5.2.7 Wärmedämmung bei Montage mit Druckmittlertyp "Temperaturentkoppler" Einsatz von Temperaturentkopplern bei andauernden extremen Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen. Druckmittlersysteme mit Temperaturentkopplern können abhängig von der einge- setzten Füllflüssigkeit maximal bis +400 °C (+752 °F) eingesetzt werden.
-
Seite 22: Dichtung Bei Flanschmontage
Montage Cerabar PMP71B PROFINET mit Ethernet-APL Position –35 °C (–31 °F) –70 °C (–94 °F) 80 °C (176 °F) 400 °C (752 °F) 85 °C (185 °F) 300 °C (572 °F) –50 °C (–58 °F) 130 °C (266 °F) –35 °C (–31 °F) –70 °C (–94 °F) -
Seite 23: Bestellinformation
Cerabar PMP71B PROFINET mit Ethernet-APL Montage ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) 158 (6.22) 175 (6.89) A0028493 Maßeinheit mm (in) Bestellinformation: • Bestellbar über den Produktkonfigurator • Bestellbar als separates Zubehör, Teilenummer 71102216 Wenn das Gerät mit Separatgehäuse bestellt wird, dann ist der Montagehalter im Lie- ferumfang enthalten. -
Seite 24: Anzeigemodul Drehen
Montage Cerabar PMP71B PROFINET mit Ethernet-APL Zusammenbau und Montage 1. Stecker (Position 4) in die entsprechende Buchse des Kabels (Position 6) stecken. 2. Kabel mit Buchse (Position 6) bis zum Anschlag in Gehäuseadapter (Position 1) ste- cken. 3. Arretierungsschraube (Position 3) festziehen. -
Seite 25: Schließen Der Gehäusedeckel
Cerabar PMP71B PROFINET mit Ethernet-APL Montage 5.2.13 Schließen der Gehäusedeckel HINWEIS Zerstörte Gewinde und Gehäusedeckel durch Verschmutzung! ‣ Verschmutzungen (z. B. Sand.) am Gewinde der Deckel und Gehäuse entfernen. ‣ Wenn weiterhin Widerstand beim Schließen des Deckels besteht, erneut Gewinde auf Verschmutzungen überprüfen. -
Seite 26: Elektrischer Anschluss
Elektrischer Anschluss Cerabar PMP71B PROFINET mit Ethernet-APL Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potenzialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potenzialausgleichsleitung kann bei Bedarf an der äußeren Erdungsklemme des Geräts angeschlossen werden, bevor das Gerät angeschlossen wird. A0045412 Erdungsklemme für den Anschluss der Potenzialausgleichsleitung... -
Seite 27: Überspannungsschutz
6.2.4 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 28: Verdrahtung
Elektrischer Anschluss Cerabar PMP71B PROFINET mit Ethernet-APL 6.2.5 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen die entsprechenden nati- onalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einhalten. Die spezifizierte Kabelverschraubung benutzen. -
Seite 29: Klemmenbelegung
Cerabar PMP71B PROFINET mit Ethernet-APL Elektrischer Anschluss 6.2.6 Klemmenbelegung Einkammergehäuse A0042594 2 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammergehäuse A0042803 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Endress+Hauser... -
Seite 30: Kabeleinführungen
Elektrischer Anschluss Cerabar PMP71B PROFINET mit Ethernet-APL 6.2.7 Kabeleinführungen A0045414 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. -
Seite 31: Anschlusskontrolle
Cerabar PMP71B PROFINET mit Ethernet-APL Elektrischer Anschluss HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP-Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67, NEMA Type 4X spezifiziert ist. -
Seite 32: Bedienungsmöglichkeiten
Die Einstellung der DIP-Schalter hat gegenüber den Einstellungen über andere Bedienmöglichkeiten (z. B. FieldCare/DeviceCare) Vorrang. Aufbau und Funktionsweise des Bedienmenüs Der Aufbau der Bedienmenüs von Vor-Ort-Anzeige und den Endress+Hauser Bedientools FieldCare oder DeviceCare unterscheidet sich folgendermaßen: Die Vor-Ort-Anzeige eignet sich, um einfache Anwendungen zu parametrieren. -
Seite 33: Vor-Ort-Anzeige
Cerabar PMP71B PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Vor-Ort-Anzeige 7.4.1 Gerätedisplay (optional) Funktionen: • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden Die Gerätedisplays sind optional mit Bluetooth® wireless technology erhältlich. -
Seite 34: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Gerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 35: Zugriff Auf Bedienmenü Via Webbrowser
Cerabar PMP71B PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Initialpasswort Die Seriennummer des Geräts dient als Initialpasswort für den ersten Verbindungsaufbau. Wenn das Bluetooth Modul aus einem Gerät entnommen und in ein anderes Gerät eingebaut wird, muss folgendes beachtet werden: das vom Anwender geänderte Pass- wort wird nur im Bluetooth Modul gespeichert und nicht im Gerät. - Seite 36 Bedienungsmöglichkeiten Cerabar PMP71B PROFINET mit Ethernet-APL 7.5.3 Verbindungsaufbau Via PROFINET mit Ethernet-APL Netzwerk A0046097 6 Möglichkeiten der Fernbedienung via PROFINET mit Ethernet-APL Netzwerk: Sterntopologie Automatisierungssystem, z. B. Simatic S7 (Siemens) Ethernet Switch Computer mit Webbrowser (z. B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z. B.
- Seite 37 Cerabar PMP71B PROFINET mit Ethernet-APL Bedienungsmöglichkeiten A0046626 Gerätekennzeichen Gerätename Statussignal Status Verriegelung Aktuelle Messwerte Sprache auswählen Parameter "Passwort" eingeben Login 1. Gewünschte Parameter Language für den Webbrowser wählen. 2. Parameter Passwort eingeben. 3. Eingabe mit Login bestätigen. 7.5.4 Bedienoberfläche A0046168...
-
Seite 38: Webserver Deaktivieren
Bedienungsmöglichkeiten Cerabar PMP71B PROFINET mit Ethernet-APL Navigationsbereich Wenn eine Funktion in der Funktionszeile gewählt wird, öffnen sich im Navigationsbe- reich ihre Untermenüs. Der User kann nun innerhalb der Struktur navigieren. Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden:... -
Seite 39: Zugriff Auf Bedienmenü Via Bedientool
Cerabar PMP71B PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige, der Funktionsumfang ist unterschiedlich. 7.6.1 Bedientool anschließen Via PROFINET mit Ethernet-APL Netzwerk A0046097 7 Möglichkeiten der Fernbedienung via PROFINET mit Ethernet-APL Netzwerk: Sterntopologie... -
Seite 40: Devicecare
Cerabar PMP71B PROFINET mit Ethernet-APL Serviceschnittstelle A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Für das Flashen des Geräts (Update der Gerätefirmware), muss das Gerät über die Versorgungsklemmen mit Strom versorgt werden. 7.6.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. -
Seite 41: Systemintegration
Cerabar PMP71B PROFINET mit Ethernet-APL Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 8.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version System → Information → Firmware-Version Freigabedatum Firmware-Version 01.2022 – Hersteller-ID 0x11 Benutzerführung → Inbetriebnahme → Hersteller-ID... -
Seite 42: Dateiname Der Gerätestammdatei (Gsd)
Systemintegration Cerabar PMP71B PROFINET mit Ethernet-APL Download der Gerätestammdatei (GSD) • Via Webserver: Menüpfad System → Gerätetreiber • Via www.endress.com/download 8.2.1 Dateiname der Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.42-EH_PMXXXB_APL_CERABAR-20220214.xml GSDML Beschreibungssprache V2.42 Version der PROFINET-Spezifikation Endress+Hauser -PMXXXB_APL_CERABAR Gerätefamilie... -
Seite 43: Zyklische Datenübertragung
Cerabar PMP71B PROFINET mit Ethernet-APL Systemintegration Zyklische Datenübertragung 8.3.1 Übersicht Module Die folgende Darstellung zeigt, welche Module dem Gerät für den zyklischen Datenaus- tausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automati- sierungssystem. Gerät Richtung Leitsystem Datenfluss Module... -
Seite 44: Kodierung Des Status
Systemintegration Cerabar PMP71B PROFINET mit Ethernet-APL Binary Output Modul Das Binary Output Modul kann zyklisch diskrete Ausgangswerte vom Automatisierungs- system empfangen. Das Gerät implementiert einen 8-Bit Typ wie im PA PROFIL 4.0x beschrieben. Davon wird 1 Bit verwendet, um dem Gerät zu signalisieren, dass die Heart- beat Verifikation gestartet werden soll. -
Seite 45: Startup-Parametrierung
Cerabar PMP71B PROFINET mit Ethernet-APL Systemintegration Status Kodierung (hex) Bedeutung GOOD - Maintenance demanded 0xA8 Der Messwert ist gültig. Eine Wartung des Geräts in nächster Zeit wird sehr empfohlen. GOOD - Function check 0xBC Der Messwert ist gültig. Das Gerät führt eine interne Funktionsprüfung durch. Die Funktionsprü- fung hat keinen bemerkbaren Einfluss auf den Prozess. -
Seite 46: Inbetriebnahme
Inbetriebnahme Cerabar PMP71B PROFINET mit Ethernet-APL Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Überschreitung oder Unterschreitung des zulässigen Betriebsdrucks! Verletzungsgefahr durch berstende Teile! Warnmeldungen werden bei zu hohem Druck ausgegeben. -
Seite 47: Fieldcare/Devicecare Über Service-Schnittstelle (Cdi)
9.3.2 FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Hardwareeinstellungen 9.4.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand des Parameter Gerätekennzeichen und des Parameter PROFINET-Gerätename schnell identifiziert werden. Der ab Werk vor- gegebene, oder bei Bestellung definierte Parameter Gerätekennzeichen kann im Bedien-... -
Seite 48: Kommunikationparameter Über Software Einstellen
Inbetriebnahme Cerabar PMP71B PROFINET mit Ethernet-APL Kommunikationparameter über Software einstellen • IP-Adresse • Subnetzmaske • Standard-Gateway Menüpfad: System → Konnektivität → Ethernet Bediensprache einstellen 9.6.1 Vor-Ort-Anzeige Bediensprache einstellen Um die Bediensprache einzustellen, muss zuerst das Display entriegelt werden: 1. Taste mindestens 2 s lang drücken. -
Seite 49: Webserver
Cerabar PMP71B PROFINET mit Ethernet-APL Inbetriebnahme 9.6.2 Webserver A0048882 Einstellung der Sprache 9.6.3 Bedientool Siehe Beschreibung des jeweiligen Bedientools. Gerät konfigurieren 9.7.1 Inbetriebnahme mit Tasten auf dem Elektronikeinsatz Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) Die Einbaulage des Geräts verursacht möglicherweise eine Druckverschiebung... - Seite 50 Inbetriebnahme Cerabar PMP71B PROFINET mit Ethernet-APL 9.7.2 Inbetriebnahme mit Inbetriebnahme Assistent Im Webserver, SmartBlue und Display, steht der Assistent Inbetriebnahme zur Verfü- gung, der durch die Erstinbetriebnahme führt. 1. Das Gerät mit dem Webserver verbinden. 2. Das Gerät im Webserver öffnen.
- Seite 51 Cerabar PMP71B PROFINET mit Ethernet-APL Inbetriebnahme Beispiel: Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromaus- gang ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-Strom.
-
Seite 52: Linearisierung
Inbetriebnahme Cerabar PMP71B PROFINET mit Ethernet-APL 9.7.3 Linearisierung In folgendem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m gemessen werden. Voraussetzungen: • Punkte für Linearisierungstabelle bekannt • Füllstandabgleich durchgeführt • Linearisierungskennlinie muss stetig steigen oder fallen... -
Seite 53: Einstellungen Schützen Vor Unerlaubtem Zugriff
Cerabar PMP71B PROFINET mit Ethernet-APL Inbetriebnahme Einstellungen schützen vor unerlaubtem Zugriff 9.9.1 Hardware-Verriegelung oder Entriegelung Display A0047196 DIP-Schalter für Verriegelung und Entriegelung des Geräts Zur Verriegelung oder Entriegelung dient DIP-Schalter 1 auf dem Elektronikeinsatz. Ist die Bedienung über den DIP-Schalter verriegelt, dann kann die Verriegelung nur über DIP-Schalter aufgehoben werden. -
Seite 54: Software-Verriegelung Oder Entriegelung
Inbetriebnahme Cerabar PMP71B PROFINET mit Ethernet-APL 9.9.3 Software-Verriegelung oder Entriegelung Ist die Bedienung über den DIP-Schalter verriegelt, so kann die Verriegelung nur über DIP-Schalter wieder aufgehoben werden. Verriegelung per Passwort in Display / FieldCare / DeviceCare / SmartBlue / Webserver Der Zugriff auf die Parametrierung des Geräts kann durch Vergabe eines Passwortes ver-... -
Seite 55: Betrieb
Cerabar PMP71B PROFINET mit Ethernet-APL Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: • Im Parameter Status Verriegelung Menüpfad Vor-Ort-Anzeige: Auf der obersten Bedienebene Menüpfad Bedientool: System → Geräteverwaltung • Im Bedientool (FieldCare/DeviceCare) im DTM Header • Im Webserver im DTM Header 10.2... - Seite 56 Betrieb Cerabar PMP71B PROFINET mit Ethernet-APL 10.3.1 Sensor Kalibrierung Drucksensoren können im Laufe ihres Lebenszyklus eine Abweichung von der ursprün- glichen Druckkennlinie ausbilden. Diese Abweichung ist von den Einsatzbedingungen abhängig und kann im Untermenü Sensor Kalibrierung korrigiert werden. Den Wert der Nullpunktverschiebung vor der Sensor Kalibrierung auf 0,00 setzen. Appli- kation →...
-
Seite 57: Diagnose Und Störungsbehebung
Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •... -
Seite 58: Zusätzliche Tests
Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL 11.1.2 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Digitalen Druckwert (Display, PROFINET, .. ) überprüfen. -
Seite 59: Diagnoseinformation Via Led
Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 11.2 Diagnoseinformation via LED 2 3 4 Zero Display A0046179 Position LED Bedeutung Kein Strom LED blinkt grün • Inbetriebnahme des Geräts bis Messwert vorhanden • Gerätereset über alle Kundenschnittstellen LED leuchtet dauerhaft grün... -
Seite 60: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL 11.3 Diagnoseinformation auf Vor-Ort-Anzeige 11.3.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose- meldung im Wechsel mit der Einheit angezeigt. A0043759 Statussignal Statussymbol mit Diagnoseereignis Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose-... -
Seite 61: Diagnoseinformation Im Webbrowser
Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Option "Wartungsbedarf (M)" Wartung erforderlich. Der Messwert ist weiterhin gültig. Diagnoseereignis und Ereignistext Die Störung kann mit Hilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. -
Seite 62: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL Symbol Bedeutung Ausfall Gerätefehler liegt vor Messwert ist nicht mehr gültig Funktionskontrolle Gerät befindet sich im Service-Modus (z. B. während einer Simulation) Außerhalb der Spezifikation Gerät wird außerhalb seiner technischen Spezifikationsgrenzen (z. B. außerhalb des Pro-... -
Seite 63: Liste Der Diagnoseereignisse
Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 11.5.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1. -
Seite 64: Diagnoseliste
Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Konfiguration inkom- 1. Firmware aktualisieren Alarm patibel 2. Werksreset durchführen Datensatz unterschied- 1. Datensatzdatei prüfen Warning lich 2. Geräteparametrierung prüfen 3. Download der neuen Geräteparamet- rierung durchführen... - Seite 65 Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Navigationspfad Diagnose → Diagnoseliste Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1.
- Seite 66 Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Konfiguration inkom- 1. Firmware aktualisieren Alarm patibel 2. Werksreset durchführen Datensatz unterschied- 1. Datensatzdatei prüfen Warning lich 2. Geräteparametrierung prüfen 3. Download der neuen Geräteparamet- rierung durchführen...
-
Seite 67: Ereignis-Logbuch
Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 11.7 Ereignis-Logbuch 11.7.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: •... -
Seite 68: Gerät Zurücksetzen
Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL Informationsereignis Ereignistext I1398 CDI: Zugriffsrechte geändert I1440 Hauptelektronikmodul getauscht I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden I1461 Sensorverifizierung nicht bestanden I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet... -
Seite 69: Gerät Via Tasten Auf Elektronikeinsatz Zurücksetzen
Cerabar PMP71B PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 11.8.3 Gerät via Tasten auf Elektronikeinsatz zurücksetzen Passwort zurücksetzen 15 s Display 2× A0050210 10 Sequenz - Passwort zurücksetzen Passwort löschen / zurücksetzen 1. Bedientaste I dreimal drücken. Passwort Reset Funktion wird gestartet, die LED blinkt. - Seite 70 Diagnose und Störungsbehebung Cerabar PMP71B PROFINET mit Ethernet-APL 11.9.1 Version 01.00.zz Original-Software Endress+Hauser...
-
Seite 71: Wartung
Cerabar PMP71B PROFINET mit Ethernet-APL Wartung Wartung 12.1 Wartungsarbeiten In diesem Kapitel wird die Wartung von physischen Gerätekomponenten beschrieben. 12.1.1 Druckausgleichsfilter Druckausgleichsfilter (1) frei von Verschmutzungen halten. A0038667 Druckausgleichsfilter A0043756 Druckausgleichsfilter 12.1.2 Spülringe Durch die Verwendung von Spülringen kann die Membran gereinigt werden, ohne das Gerät aus dem Prozess zu nehmen. -
Seite 72: Reparatur
Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. 13.2 Ersatzteile • Einige austauschbare Geräte-Komponenten sind durch ein Ersatzteiltypenschild gekenn- zeichnet. -
Seite 73: Rücksendung
Die Webseite der zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 13.4 Entsorgung Gemäß... -
Seite 74: Zubehör
Zubehör Cerabar PMP71B PROFINET mit Ethernet-APL Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Mechanisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Block&Bleed Ventile • Block&Bleed Ventile: • Block&Bleed Ventile können als beigelegtes Zubehör bestellt werden (Dichtung für Montage liegt bei) • Block&Bleed Ventile können als montiertes Zubehör bestellt werden (montierte Ven- tilblöcke werden mit einem dokumentierten Lecktest geliefert) -
Seite 75: Technische Daten
Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten Technische Daten 15.1 Ausgang Ausgangssignal PROFINET mit Ethernet-APL 10BASE-T1L, 2-Draht 10 Mbit Ausfallsignal Ausfallsignal gemäß NAMUR-Empfehlung NE 43. PROFINET mit Ethernet-APL: • Gemäß "Application Layer protocol for decentralized periphery", Version 2.4 • Gerätediagnose gemäß PROFINET PA Profil 4.02 Dämpfung... - Seite 76 Technische Daten Cerabar PMP71B PROFINET mit Ethernet-APL Unterstützte Verbindungen • 2 x AR (IO Controller AR) • 1 x AR (IO-Supervisor Device AR connection allowed) • 1 x Input CR (Communication Relation) • 1 x Output CR (Communication Relation) • 1 x Alarm CR (Communication Relation) Konfigurationsmöglichkeiten...
-
Seite 77: Umgebung
Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten 15.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne Segmentanzeige oder grafische Anzeige: • Standard: –40 … +85 °C (–40 … +185 °F) •... - Seite 78 Atmosphäre Einsatz in stark korrosiver Umgebung Bei korrosiver Umgebung (z. B. maritimer Umgebung / Küstennähe) empfiehlt Endress+Hauser für Kapillare eine PVC-beschichtete Kapillarummantelung oder eine PTFE-Kapillarummantelung und das Edelstahlgehäuse. Der Messumformer kann zusätz- lich mittels einer Sonderbeschichtung geschützt werden (Technisches Sonder Produkt (TSP)).
- Seite 79 Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67 NEMA Type 4X spezifiziert ist.
- Seite 80 Technische Daten Cerabar PMP71B PROFINET mit Ethernet-APL +Hauser ein Gerät mit Kapillare einzusetzen. Sollte ein Gerät mit Temperaturentkoppler oder Kapillare zum Einsatz kommen, ist dieses mit einer Montagehalterung zu montieren. Elektromagnetische Ver- • Elektromagnetische Verträglichkeit nach EN 61326-Serie und NAMUR-Empfehlung träglichkeit (EMV)
-
Seite 81: Prozess
Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten 15.3 Prozess Prozesstemperaturbereich Gerät Standard (ohne Druckmittler) HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, Prozessdichtung, Umgebungstemperatur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Geräts sind alle Temperaturangaben in diesem Dokument zu berücksichtigen. - Seite 82 Technische Daten Cerabar PMP71B PROFINET mit Ethernet-APL Füllflüssigkeit Dichte kg/m Pflanzenöl Inertes Öl 1900 Dichte der Druckmittler-Füllflüssigkeit bei 20 °C (68 °F). Die Berechnung des Betriebstemperaturbereichs eines Druckmittlersystems ist abhängig von Füllflüssigkeit, Kapillarlänge und Kapillar-Innendurchmesser, Prozesstemperatur und Ölvolumen des Druckmittlers. Detaillierte Berechnungen, z. B. für Temperaturbereiche, Unterdruck- und Temperaturbereiche, werden separat im Applicator "Sizing Diaphragm...
- Seite 83 Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten Druckmittler mit Membran aus Tantal –70 … +300 °C (–94 … +572 °F) Geräte mit PTFE-beschichteter Druckmittler Membran Die Antihaftbeschichtung hat sehr gute Gleiteigenschaften und dient dem Schutz der Membran vor abrasiven Medien.
- Seite 84 Teile und/oder einer Leckage des Geräts gerechnet werden. Derartige Betriebs- bedingungen müssen deshalb unbedingt durch sorgfältige Auslegung vermieden werden. Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Geräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Geräte gelten keine besonderen Einschränkungen hinsichtlich den Prozessbedingungen.
- Seite 85 Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten Wasserstoffanwendungen Eine goldbeschichtete metallische Membran ist ein universeller Schutz gegen Wasser- stoffdiffusion, sowohl in Gasapplikationen als auch in Applikationen mit wässrigen Lösun- gen. Dampfanwendungen und Bei Dampf- und Sattdampfanwendungen: Gerät mit metallischer Membran verwenden Sattdampfanwendungen oder Wassersackrohr zur Temperaturentkopplung bei der Installation vorsehen.
- Seite 86 Technische Daten Cerabar PMP71B PROFINET mit Ethernet-APL Montage mit Druckmittlertyp "Kompakt" [°F] [°C] −58 −50 −148 −100 [°C] −60 −40 −20 [°F] −76 −40 −4 A0040383 Umgebungstemperatur am Messumformer Maximale Prozesstemperatur +85 °C (+185 °F) –70 … +120 °C (–94 … +248 °F) +60 °C (+140 °F)
- Seite 87 Cerabar PMP71B PROFINET mit Ethernet-APL Technische Daten [°F] [°C] +752 +400 +662 +350 +572 +300 +482 +250 +392 +200 +302 +150 +212 +100 +122 -148 -100 [°C] [°F] +104 +140 +176 A0039378 Keine Isolierung Isolierung 30 mm (1,18 in) Maximale Isolierung...
- Seite 88 Stichwortverzeichnis Cerabar PMP71B PROFINET mit Ethernet-APL Stichwortverzeichnis Freigabecode ....... 32 Falsche Eingabe .
- Seite 89 Cerabar PMP71B PROFINET mit Ethernet-APL Stichwortverzeichnis Wartung ........71 Zugriffsrechte auf Parameter Lesezugriff .
- Seite 92 *71605314* 71605314 www.addresses.endress.com...
